储能元件理解

首先强调一下，以下所说的都是在线性时不变电路中。

一.电容元件

时变电容：电容的特性曲线会随着时间的变化而变化。
时不变电容：电容的特性曲线不会随着时间的变化而变化。

所以我们主要研究线性时不变电容。

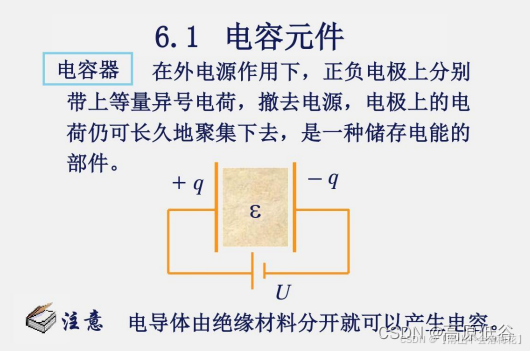

电容的基本功能：就是一种可以储存电荷或者储存电场能量的部件。（我们在中学阶段就学习过电容的这个元件，其中在电容最开始接入电路中时，电容就开始充电，也就是他作为储能元件在吸收能量，作为负载的作用。在电容放电的过程，储能元件在放出能量。是作为电源的作用）

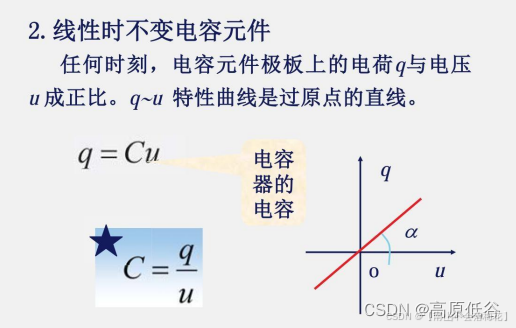

在这里是直接给出了电荷和电压的关系，但是在正常的研究过程中，我们更希望是研究电压和电流的关系。

所以我们可以根据电流与电荷的关系进行转换。

这里面这条直线的斜率就是电容C.电容的单位是F，法拉。但是我们一般用不到法拉，接触更多的是uF  pF  。

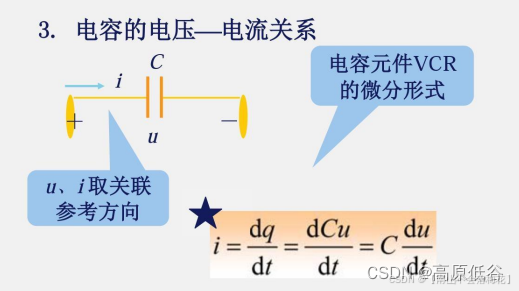

电容的电压——电流关系

ps：（以下这部分知识和高数中的积分微分有关，如有不懂，那只能去补习积分微分了）
1.某一时刻电容电流 i 的大小取决于电容电压 u 的变化率，而与该时刻电压 u 的大小无关。电容是动态元件。
2.当 u 为常数(直流)时，i =0，电容相当于开路，电容有隔断直流作用。
3.实际电路中通过电容的电流 i 为有限值，则电容电压 u 必定是时间的连续函数。

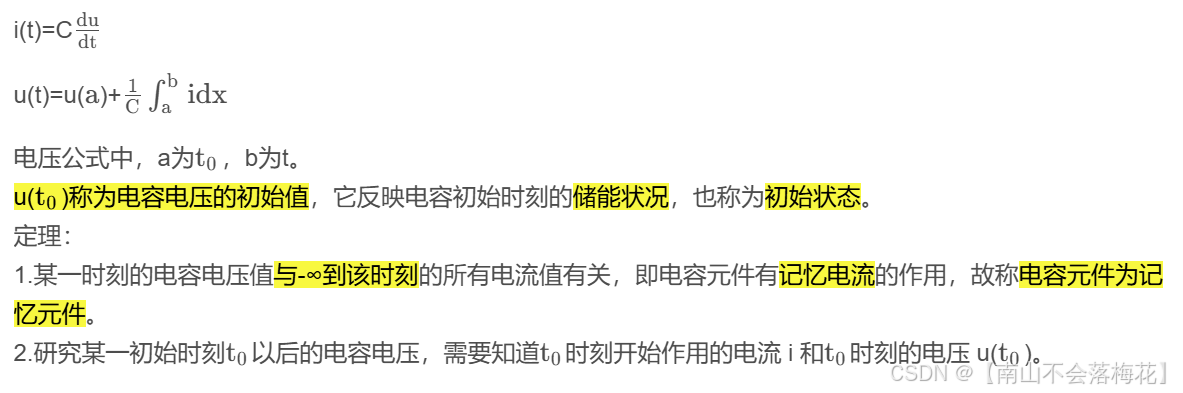

电容的积分式和微分式

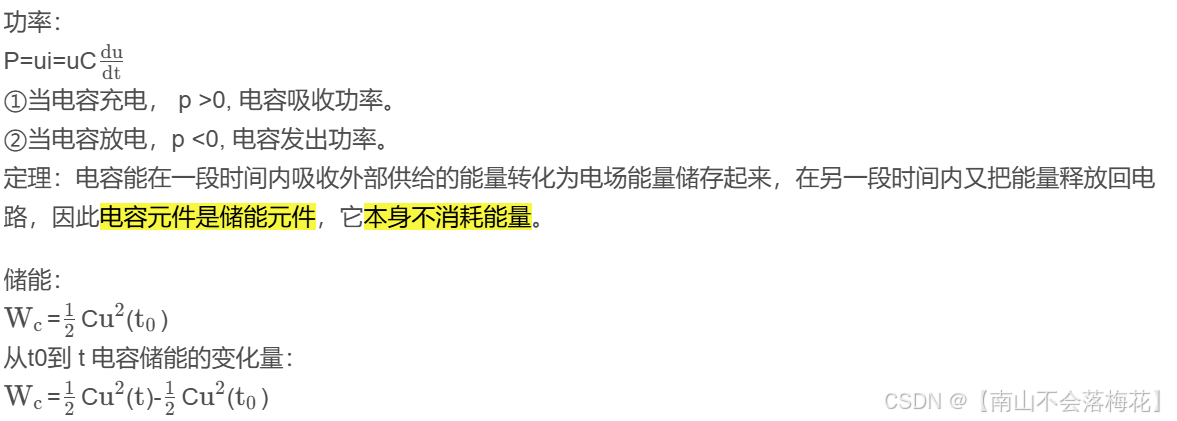

定理：
1.电容的储能只与当时的电压值有关，电容电压不能跃变，反映了储能不能跃变。
2.电容储存的能量一定大于或等于零。

二.电感元件

2.1电感的基本功能

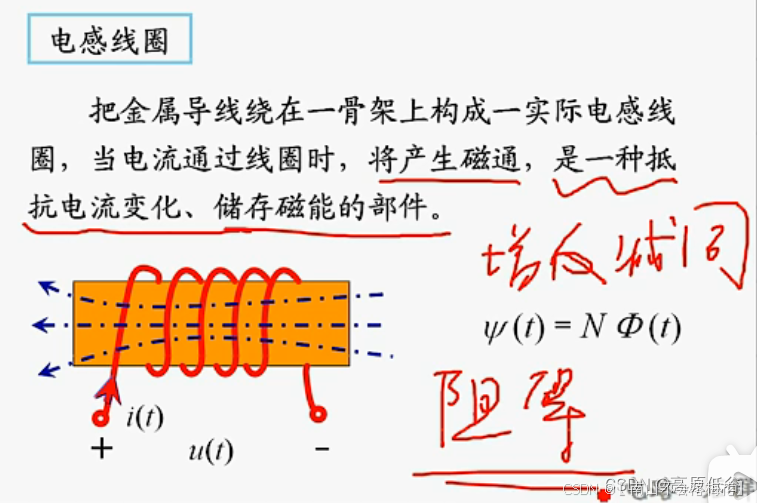

把金属导线绕在一骨架上构成一实际电感线圈，当电流通过线圈时，将产生磁通，是一种抵抗电流变化、储存磁能的部件。

①当电流增大，p>0, 电感吸收功率。
②当电流减小，p<0, 电感发出功率。

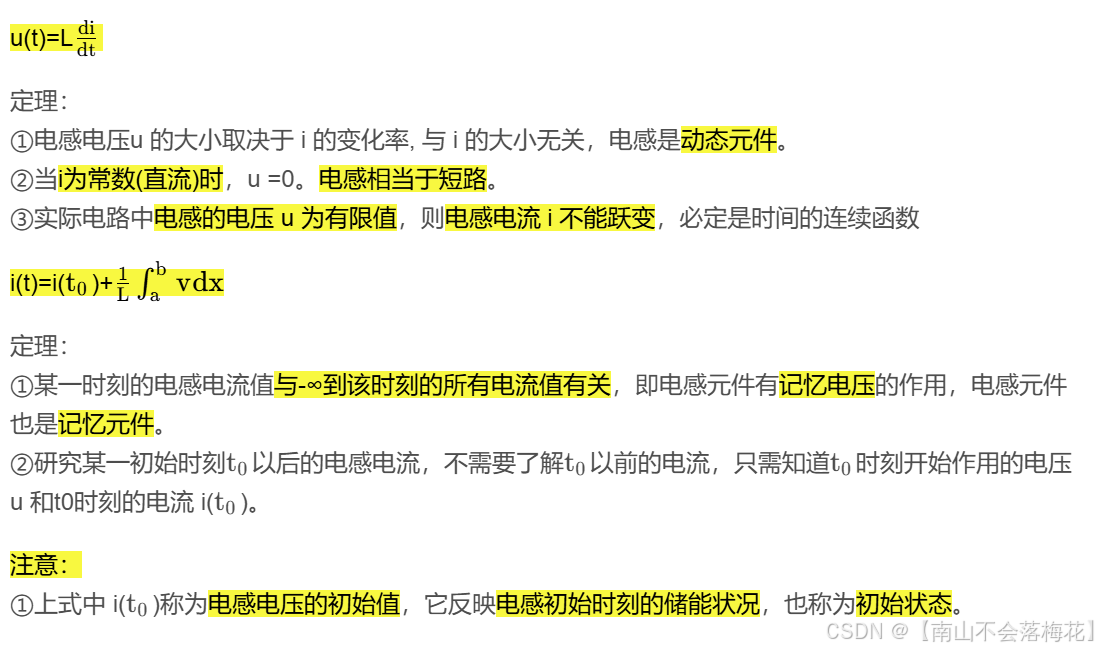

定理：
电感能在一段时间内吸收外部供给的能量转化为磁场能量储存起来，在另一段时间内又把能量释放回电路，因此电感元件是无源元件、是储能元件，它本身不消耗能量。

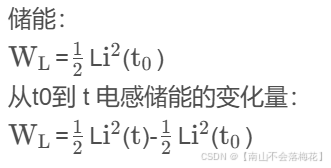

定理：
1.电感的储能只与当时的电流值有关，电感电流不能跃变，反映了储能不能跃变。
2.电感储存的能量一定大于或等于零。
