氯化锂溶液磷酸二氢锂溶液除杂工艺树脂CH-90

在制备电池级磷酸二氢锂时,产品纯度无法达到99.9%的标准.通过对磷酸盐电离水解平衡的计算,找到了磷酸盐4种形态分率与pH的关系.并进一步发现,磷酸二氢锂在溶解pH下,产品纯度最大不会超过99.4%.通过研究发现,增加磷酸配比,降低反应终点pH能减少盐类杂质,辅以醇洗去除磷酸

CH-90树脂适用于制程或废水中从一价金属离子中选择性的去除二价金属离子的应用。二价金属离子可以很容易的与单价金属离子分离 。此二价金属离子的去除应用 , 如 电镀及金属酸洗 , 水解冶金 ; 电池制造业的铅去除 , 电子业等应用。如一价锂溶液里面去除二价镍应用。

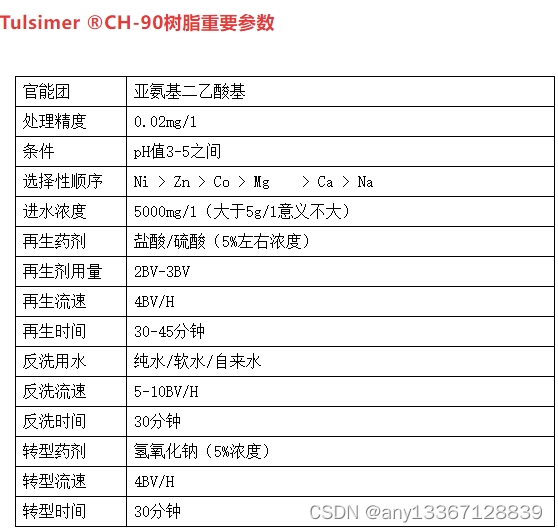

树脂材料特性介绍：
传统沉淀法不能满足日益提的环保要求(如电镀表三镍含量要求0.1mg/l以下)。针对特定重金属离子的特点，利用螯合树脂的特种功能基团与重金属离子形成络合物的特性，实现重金属离子的回收利用及深度去除。
　　CH-90Na对除铜镍铅锌钴锰等具有特定的选择性，尤其在镍离子及络合态镍(柠檬酸、醋酸、苹果酸、酒石酸、琥珀酸、羟基乙酸等，以及锌镍合金、镍铵络合物等)的处理方面有强的结合作用和应用优势，适合在酸性环境(pH值3左右)下直接对镍吸附。对于强络合镍，需要先破络再除镍(如EDTA镍)。饱和吸附量大约在50g/l。

试验目的：Tulsimer® CH-90Na对镍的吸附能力。

试验器材：离子交换柱（高度约1500mm）；树脂；待测水样；控制阀；管路。

测试步骤：

1、向离子交换柱中装大约1000mm树脂床高度；

2、运行前用纯水反洗树脂床；

3、待测水样需经过过滤处理，防止固体杂质堵塞树脂；

4、工作流速建议控制在5——20BV/H左右；

5、记录每次的测试值。

再生步骤：

1、反洗10 到15 分钟，树脂床膨胀率控制在30%——50%，反洗量为2到5倍的树脂床体积；

2、使用4—5%的盐酸或者硫酸按照4BV/H的流速逆流再生树脂30—60分钟；

3、用纯水或者软水按照4—10BV/H的流速反洗树脂30分钟；

4、用5%浓度的氢氧化钠按照4BV/H的流速逆洗树脂床，转型时间30—60分钟；

5、用纯水或者软水按照4——10BV/H的流速反洗树脂30分钟；

6、树脂继续使用。
