特殊矩阵(对称矩阵)的压缩存储和解压缩
参考书目:严蔚敏《数据结构》P95-96
一、背景
矩阵在工程计算中经常使用,对于一些特殊矩阵,比如对称矩阵,稀疏矩阵……有时为了节省空间,可以对这类矩阵进行压缩存储。这里只讨论对称矩阵,上(下)三角矩阵和对角矩阵,掌握其他类似对称矩阵就很容易了
二、压缩原则
为多个值相同的元素只分配一个存储空间,对零元素不分配空间。
三、对称矩阵的压缩
-
性质:
0<=i,j<=n-1
(在 程序中 数组下标是从 0 开始的)举例:
-
压缩:以行序为主序存储下三角(包括对角线)元素
-

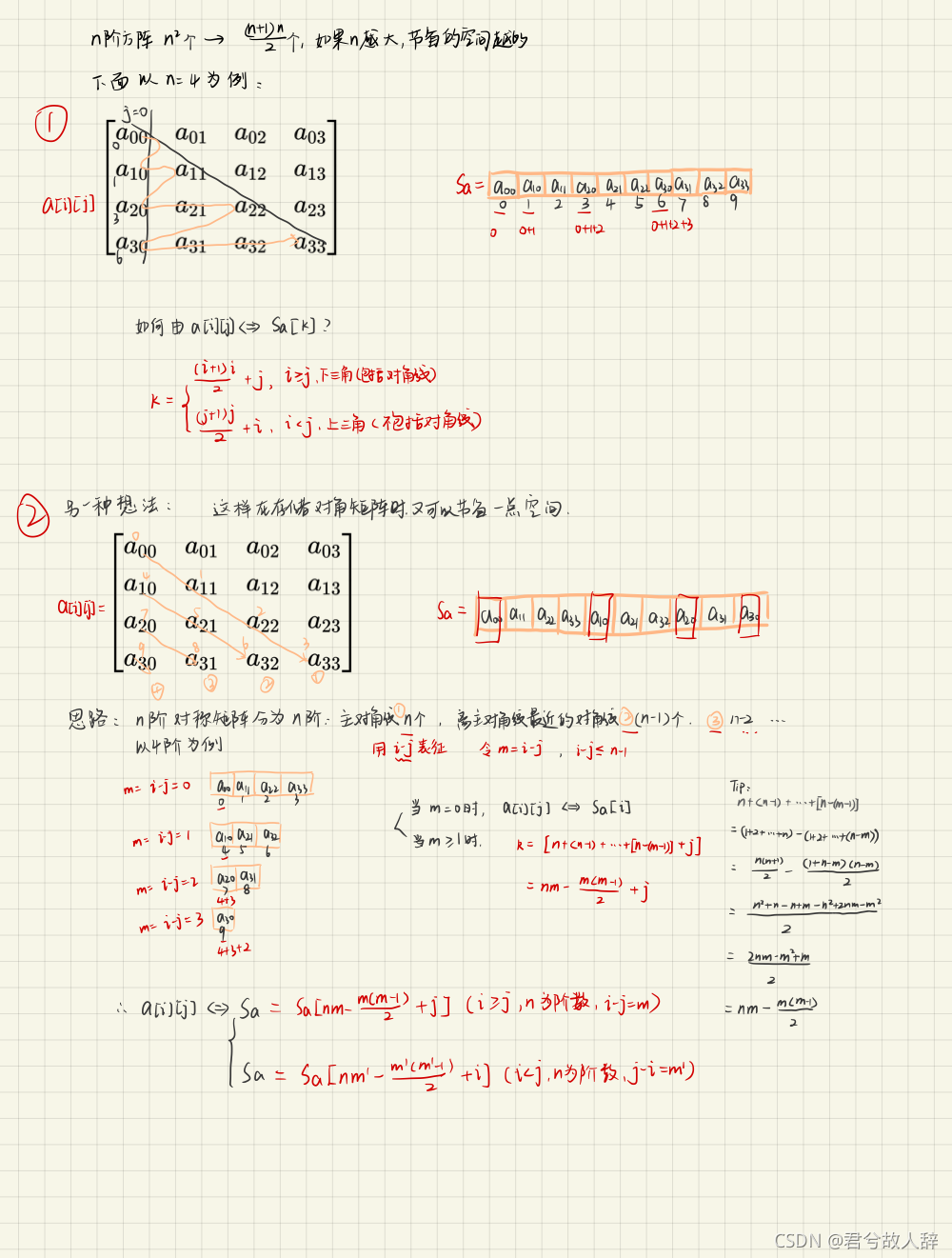

推导如下:
①为书上的方法
②自己想的一种,在压缩 对角矩阵 时会多节省一点空间
四、程序实现 4阶 对称矩阵压缩
4阶矩阵压缩(后面会总结 n阶 )
#include <iostream>
using namespace std;
//原始矩阵
int a[4][4]=
{{0,4,5,6},
{4,1,7,8},
{5,7,2,9},
{6,8,9,3}};
//压缩矩阵
int Sa1[10];
int Sa2[10];
//通过压缩矩阵复原 原矩阵
int a1[4][4] = {0};
void Printa()
{
for(int i=0; i<4; i++)
{
for(int j=0; j<4; j++)
cout << a[i][j] << "\t";
cout << endl;
}
cout << endl;
}
void MatrixCompression1()//矩阵压缩 1
{
for(int i=0; i<4; i++)
{
for(int j=0; j<=i; j++)
{
int k = i*(i+1)/2+j;
Sa1[k] = a[i][j];
}
}
}
void MatrixCompression2()//矩阵压缩 2
{
for(int i=0; i<4; i++)
{
for(int j=0; j<=i; j++)
{
int m = i-j;
int k = 4*m-m*(m-1)/2+j;
Sa2[k] = a[i][j];
}
}
}
int main()
{
cout << "原始矩阵:" << endl;
Printa();
MatrixCompression1();
cout << "第一种压缩方式:";
cout << "Sa1 = ";
for(int i=0; i<10; i++)
cout << Sa1[i] << " ";
cout << endl;
MatrixCompression2();
cout << "第二种压缩方式:";
cout << "Sa2 = ";
for(int i=0; i<10; i++)
cout << Sa2[i] << " ";
return 0;
}
运行结果:
五、解压缩
压缩容易,解压难,不聪明的小脑袋瓜子想了一节课,发现直接从公式出发就好了
其实都可以用暴力法穷举出来,第一种方式我优化了一下,为 O(n2);第二种方式为 O(n4),n 表示阶数
void MatrixRecovery1()//矩阵复原1
{
int i=3,j,k;
for(k=9; k>=0; k--)
{
j = k-(i+1)*i/2;
if(j>=0)
{
a1[i][j] = a1[j][i] = Sa1[k];
}
else
{
i--;
j = k-(i+1)*i/2;
a1[i][j] = Sa1[k];
}
}
}
void MatrixRecovery2()//矩阵复原2
{
int i,j,k,m;
for(k=0; k<10; k++)
{
for(i=0; i<4; i++)
for(j=0; j<=i; j++)
{
m = i-j;
if(k==4*m-m*(m-1)/2+j)
{
a2[i][j] = a2[j][i] = Sa2[k];
break;
}
}
}
}
六、全部代码和运行结果
![请添加图片描述](https://img-blog.csdnimg.cn/2198cf24da4b49e785ba403cd5db6abf.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA5ZCb5YWu5pWF5Lq66L6e,size_20,color_FFFFFF,t_70,g_se,x_16)
#include <iostream>
#include <iostream>
using namespace std;
//原始矩阵
int a[4][4]=
{{0,4,5,6},
{4,1,7,8},
{5,7,2,9},
{6,8,9,3}};
//压缩矩阵
int Sa1[10];
int Sa2[10];
//通过压缩矩阵 解压缩回 原矩阵
int a1[4][4] = {0};
int a2[4][4] = {0};
void PrintArray(int a[][4])
{
for(int i=0; i<4; i++)
{
for(int j=0; j<4; j++)
cout << a[i][j] << "\t";
cout << endl;
}
cout << endl;
}
void MatrixCompression1()//矩阵压缩 1
{
for(int i=0; i<4; i++)
{
for(int j=0; j<=i; j++)
{
int k = i*(i+1)/2+j;
Sa1[k] = a[i][j];
}
}
}
void MatrixCompression2()//矩阵压缩 2
{
for(int i=0; i<4; i++)
{
for(int j=0; j<=i; j++)
{
int m = i-j;
int k = 4*m-m*(m-1)/2+j;
Sa2[k] = a[i][j];
}
}
}
void MatrixRecovery1()//矩阵复原1
{
int i=3,j,k;
for(k=9; k>=0; k--)
{
j = k-(i+1)*i/2;
if(j>=0)
{
a1[i][j] = a1[j][i] = Sa1[k];
}
else
{
i--;
j = k-(i+1)*i/2;
a1[i][j] = Sa1[k];
}
}
}
void MatrixRecovery2()//矩阵复原2
{
int i,j,k,m;
for(k=0; k<10; k++)
{
for(i=0; i<4; i++)
for(j=0; j<=i; j++)
{
m = i-j;
if(k==4*m-m*(m-1)/2+j)
{
a2[i][j] = a2[j][i] = Sa2[k];
break;
}
}
}
}
int main()
{
cout << "原始矩阵 a :" << endl;
PrintArray(a);
cout << endl;
MatrixCompression1();
cout << "第一种压缩方式:";
cout << "Sa1 = ";
for(int i=0; i<10; i++)
cout << Sa1[i] << " ";
cout << endl;
MatrixCompression2();
cout << "第二种压缩方式:";
cout << "Sa2 = ";
for(int i=0; i<10; i++)
cout << Sa2[i] << " ";
cout << endl;
cout << endl;
MatrixRecovery1();
cout << "第一种压缩方式的解压缩 a1 :" << endl;
PrintArray(a1);
MatrixRecovery2();
cout << "第二种压缩方式的解压缩 a2 :" << endl;
PrintArray(a2);
return 0;
}
运行结果:
七、n阶
改改参数就好了
#include <iostream>
using namespace std;
const int RECORD = 20;//阶数
//原始矩阵
int a[RECORD][RECORD]={0};
//压缩矩阵
int Sa1[RECORD*(RECORD+1)/2];
int Sa2[RECORD*(RECORD+1)/2];
//通过压缩矩阵 解压缩回 原矩阵
int a1[RECORD][RECORD] = {0};
int a2[RECORD][RECORD] = {0};
void Inita()
{
int cnt = 0;
for(int i=0; i<RECORD; i++)
for(int j=0; j<=i; j++)
{
a[i][j] = a[j][i] = cnt;
cnt++;
}
}
void PrintArray(int a[][RECORD])
{
for(int i=0; i<RECORD; i++)
{
for(int j=0; j<RECORD; j++)
cout << a[i][j] << "\t";
cout << endl;
}
cout << endl;
}
void MatrixCompression1()//矩阵压缩 1
{
for(int i=0; i<RECORD; i++)
{
for(int j=0; j<=i; j++)
{
int k = i*(i+1)/2+j;
Sa1[k] = a[i][j];
}
}
}
void MatrixCompression2()//矩阵压缩 2
{
for(int i=0; i<RECORD; i++)
{
for(int j=0; j<=i; j++)
{
int m = i-j;
int k = RECORD*m-m*(m-1)/2+j;
Sa2[k] = a[i][j];
}
}
}
void MatrixRecovery1()//矩阵复原1
{
int i=RECORD-1,j,k;
for(k=RECORD*(RECORD+1)/2-1; k>=0; k--)
{
j = k-(i+1)*i/2;
if(j>=0)
{
a1[i][j] = a1[j][i] = Sa1[k];
}
else
{
i--;
j = k-(i+1)*i/2;
a1[i][j] = Sa1[k];
}
}
}
void MatrixRecovery2()//矩阵复原2
{
int i,j,k,m;
for(k=0; k<RECORD*(RECORD+1)/2; k++)
{
for(i=0; i<RECORD; i++)
for(j=0; j<=i; j++)
{
m = i-j;
if(k==RECORD*m-m*(m-1)/2+j)
{
a2[i][j] = a2[j][i] = Sa2[k];
break;
}
}
}
}
int main()
{
//初始化 原始矩阵 a
Inita();
cout << "原始矩阵 a" << "(" << RECORD << "阶)" <<":" << endl;
PrintArray(a);
cout << endl;
MatrixCompression1();
cout << "第一种压缩方式:";
cout << "Sa1 = ";
for(int i=0; i<RECORD*(RECORD+1)/2; i++)
cout << Sa1[i] << " ";
cout << endl;
MatrixCompression2();
cout << "第二种压缩方式:";
cout << "Sa2 = ";
for(int i=0; i<RECORD*(RECORD+1)/2; i++)
cout << Sa2[i] << " ";
cout << endl;
cout << endl;
MatrixRecovery1();
cout << "第一种压缩方式的解压缩 a1 :" << endl;
PrintArray(a1);
MatrixRecovery2();
cout << "第二种压缩方式的解压缩 a2 :" << endl;
PrintArray(a2);
return 0;
}
各阶数所花时间:
阶数 | 5 | 10 | 15 | 20 | 25 |
---|---|---|---|---|---|
时间/s(编译器粗略估计的) | 0.183 | 0.332 | 0.510 | 0.842 | 1.038 |
阶数越高,运行成本越高。
