施密特触发器

施密特触发电路是一种波形整形电路，当任何波形的信号进入电路时，输出在正、负饱和之间跳动，产生方波或脉波输出。与比较器不同，施密特触发电路有两个临界电压且形成一个滞后区，可以防止在滞后范围内的噪声干扰，让电路正常工作。如遥控接收线路，传感器输入电路都会用到它整形。

比较器与施密特触发器

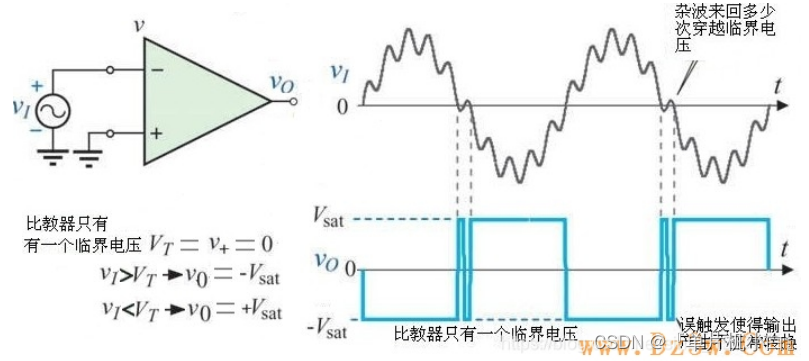

比较器只有一个作比较的临界电压，若输入端有噪声来回多次穿越临界电压时，输出端即受到干扰，其正负状态产生不正常转换。下图为反向比较器。

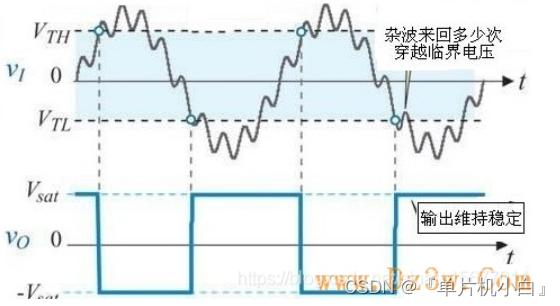

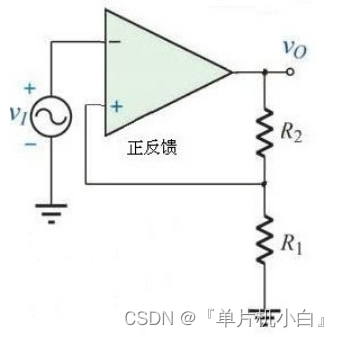

而施密特触发器的输出电压经由R1 、R2 分压后送回到运算放大器的非反相输入端，形成正反馈。因为正反馈会产生滞后现象，所以只要噪声的大小在上临界电压及下临界电压形成的滞后电压范围内，即可避免噪声误触发电路（不超过临界值时电平保持不变）。下图为反向施密特触发器。

施密特触发器输出分析

Vo= ±Vsat
