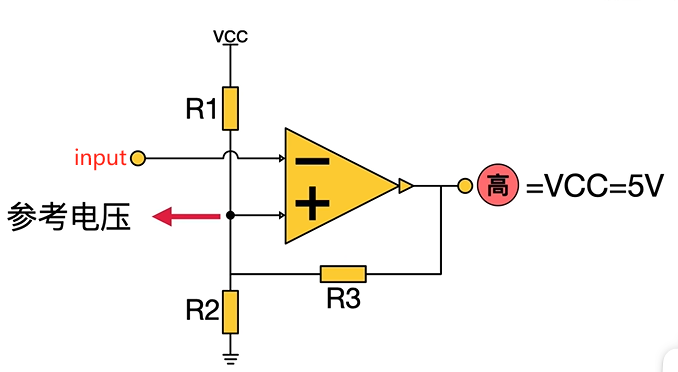

这是一个施密特触发器，施密特触发器（Schmitt Trigger）是一种具有迟滞特性的电压比较器，它的核心原理是通过正反馈实现两个不同的阈值电压（高阈值 VT+VT+ 和低阈值 VT−VT−），从而解决输入信号噪声或抖动导致的输出不稳定问题。

举个例子方便理解：
当Input输入为0V时，此时input比参考电压低，此时基本比较器输出高电平(可认为与VCC相同)，此时可以看作R1和R3是并联的，因此R1上端和R3的右端都是5V且R1的下端与R3的左端连接在同一点，因此可以认为R1和R3并联后与R2串联，这样就可以算出参考电压是多少了，VR2 = VCC - VCC * ((R1 * R3) / (R1 + R3) + R2) * R2，可以认为此时VR2 = 2.6V，因此在0到2.6V之间时，input都是比参考电压2.6V低的，此时基本比较器输出的是高电平，因此当一个波形在0到2.6之间时，会被整成一个高电平的直线。

当Input输入为2.6V以上时，此时基本比较器输出的是低电平(因为V+ < V-)，此时电路的结构发生了改变，此时R2的上端与R2的左端连在一起，R2的下端与R3的右端都是0V，可以认为R2与R3并联后与R1串联，此时参考电压 = VCC - VCC * (R2 * R3 / (R2 + R3) + R1) * R1，此时算的参考电压为2.4V，此时input在2.6V以上，以及2.4V到2.6V之间时，比较器输出都是低电平，当输入低于2.4V时，电路的结构又恢复到了第一种情况，参考电压又变回了2.6V。

注意：

当输入在2.4V~2.6V之间时，输出状态取决于历史输入（上升或下降），而非固定为低电平。我这里只是举一个一个标准正弦波的例子，如果输入的是一个正弦波，在0到2.6V，施密特触发器输出的是一个高电平，2.6V以上，输出的是一个低电平，2.6V到2.4V之间仍是低电平(上下限之间，维持状态)，2.4V以下则是高电平。
