单片机的上拉电阻

单片机的上拉电阻 到底在拉什么

什么时候需要上拉电阻

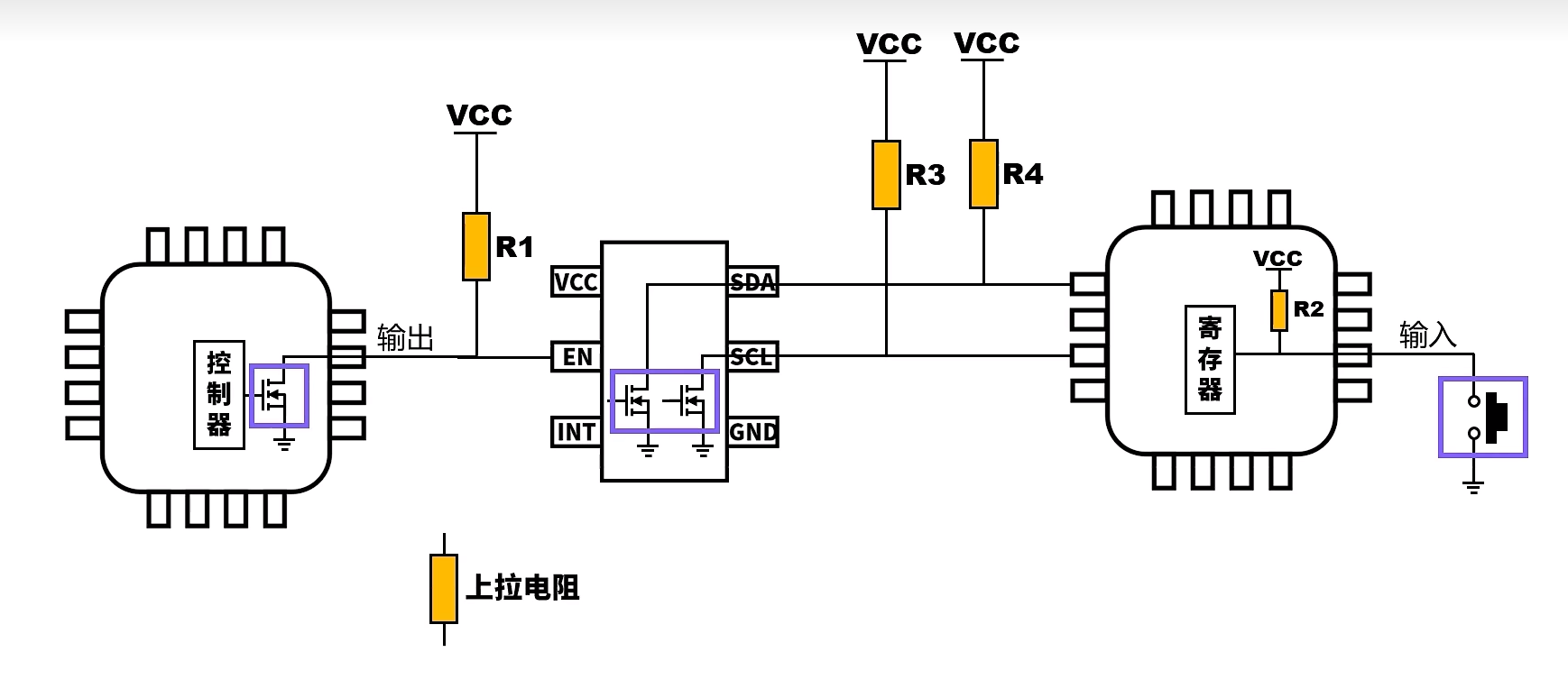

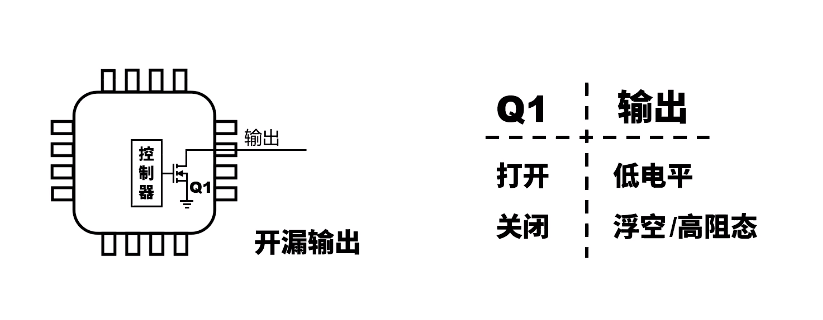

观察这张图，发现上拉电阻一般都伴随MOS管出现。把外部电路去掉后发现，这实际上就是一个工作在开漏模式下的GPIO口。MOS打开时输出低电平，MOS关闭时高阻态（不知道电压是多少）。

这时候在外面加一个上拉电阻，使得MOS关闭的时候为高电平。

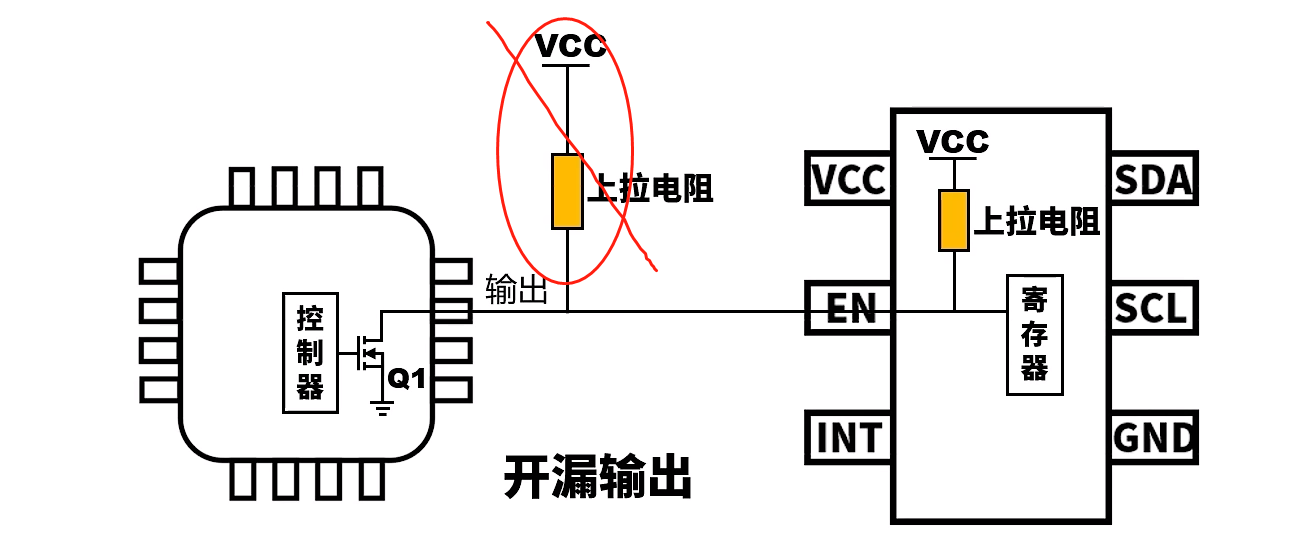

如果这个输出端后级IC集成了上拉电阻，就不需要再加上拉了。

上拉电阻的取值

绝大部分的上拉电阻取值都是在1K到100K之间，一般来说电阻小的话，优点就是驱动能力比较强，缺点就是漏电流比较大，那反过来电阻大的话，优点就是漏电流小，缺点就是驱动能力弱。

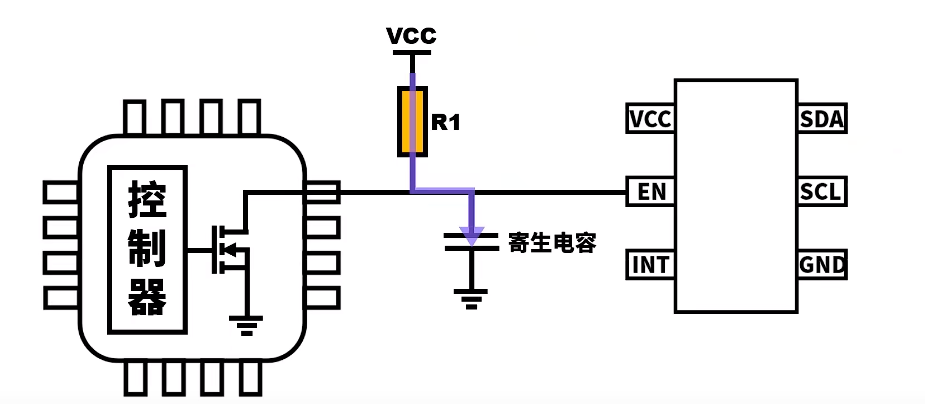

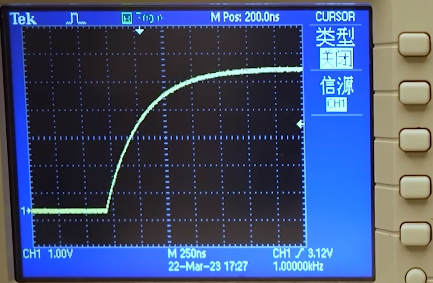

什么是驱动能力？一般来说，在电路的这个点上都会存在着一个对地的寄生电容，所以在低电平向高电平转换的过程中，你虽然看到的是这么一个瞬间的上升沿，但是其实把时间刻度放大了看的话，低电平到高电平的转换不是瞬间完成，它有一个爬升的过程，而这个爬升的过程，其实就是通过这个电阻给这个电容充电的过程，很明显，电阻越大，这个爬升的过程也就越慢了。


所以说后级器件是开关的话，电阻选大的，是通信口就选小的。
