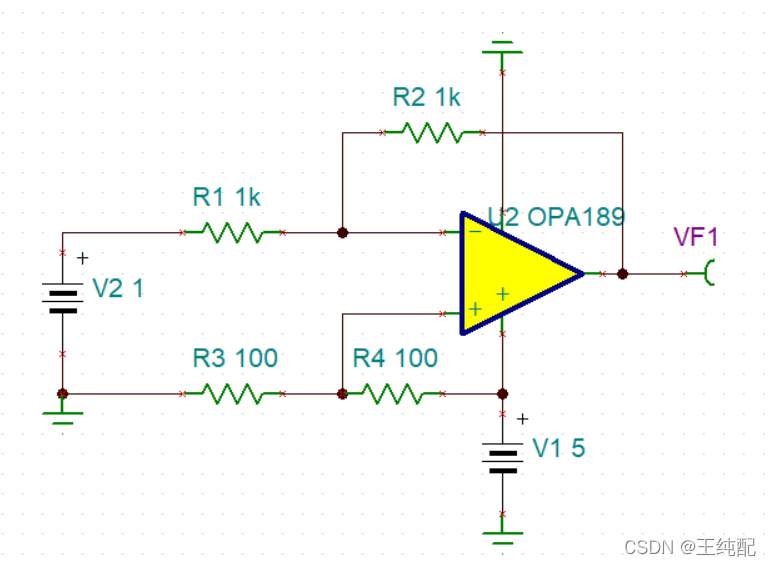

一些应用想要实现这样的功能：输入是递增的，而输出是递减的，比如输入0-5V，输出5-0V，下面的参考设计就是实现这样的功能。实现的核心思路是将放大器的正向输入用两个相等电阻分压得到vcc/2。为什么是vcc/2呢？可以利用虚短虚断列出反向放大器的关系式，根据设定的结果反推正向输入端的电压。如果放大器不是轨到轨类型的，输出电压会不输入略低一些。

 用的仿真软件是TI公司的TINA

电路仿真源文件https://download.csdn.net/download/aqwtyyh/67346608icon-default.png?t=LA92https://download.csdn.net/download/aqwtyyh/67346608
