HCIA-11 实现VLAN间通信

传统交换二层组网中，默认所有网络都处于同一个广播域，这带了诸多问题。VLAN（Virtual Local Area Network，虚拟局域网）技术的提出，满足了二层组网隔离广播域需求，使得属于不同VLAN的网络无法互访，但不同VLAN之间又存在着相互访
问的需求。

技术背景

实际网络部署中一般会将不同IP地址段划分到不同的VLAN。
• 同VLAN且同网段的PC之间可直接进行通信，无需借助三层转发设备，该通信方式被称为二层通信。
• VLAN之间需要通过三层通信实现互访，三层通信需借助三层设备。

常见的三层设备：路由器、三层交换机、防火墙等。
• 将二层交换机与路由器的三层接口互联，由三层设备进行路由转发来实现通信。# 使用路由器（物理接口、子接口）实现VLAN间通信

使用路由器（物理接口、子接口）实现VLAN间通信

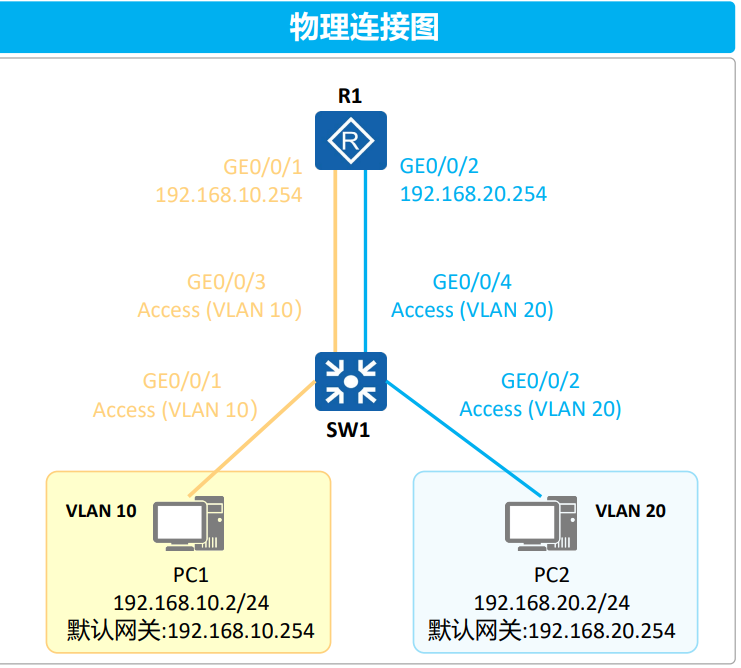

使用路由器物理接口

路由器三层接口作为网关，转发本网段前往其它网段的流量。
路由器三层接口无法处理携带VLAN Tag的数据帧，因此交换机上联路由器的接口需配置为Access。
路由器的一个物理接口作为一个VLAN的网关，因此存在一个VLAN就需要占用一个路由器物理接口。
路由器作为三层转发设备其接口数量较少，方案的可扩展性太差。

使用路由器子接口

子接口（Sub-Interface）是基于路由器以太网接口所创建的逻辑接口，以物理接口ID+子接口ID进行标识，子接口同物理接口一样可进行三层转发。
子接口不同于物理接口，可以终结携带VLAN Tag的数据帧。
基于一个物理接口创建多个子接口，将该物理接口对接到交换机的Trunk接口，即可实现使用一个物理接口为多
