法1

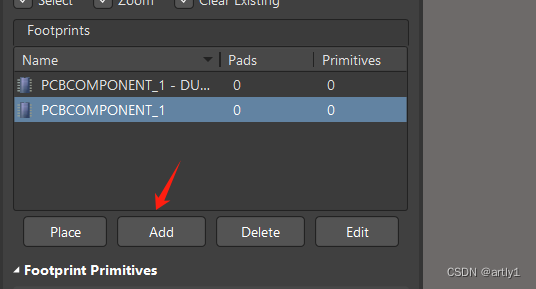

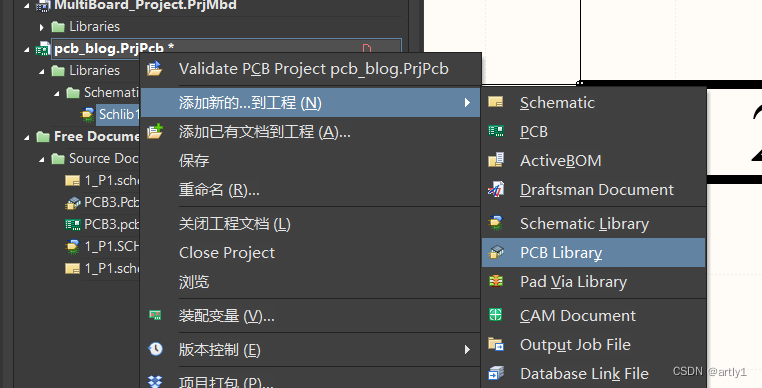

1.创建lib
2.放置

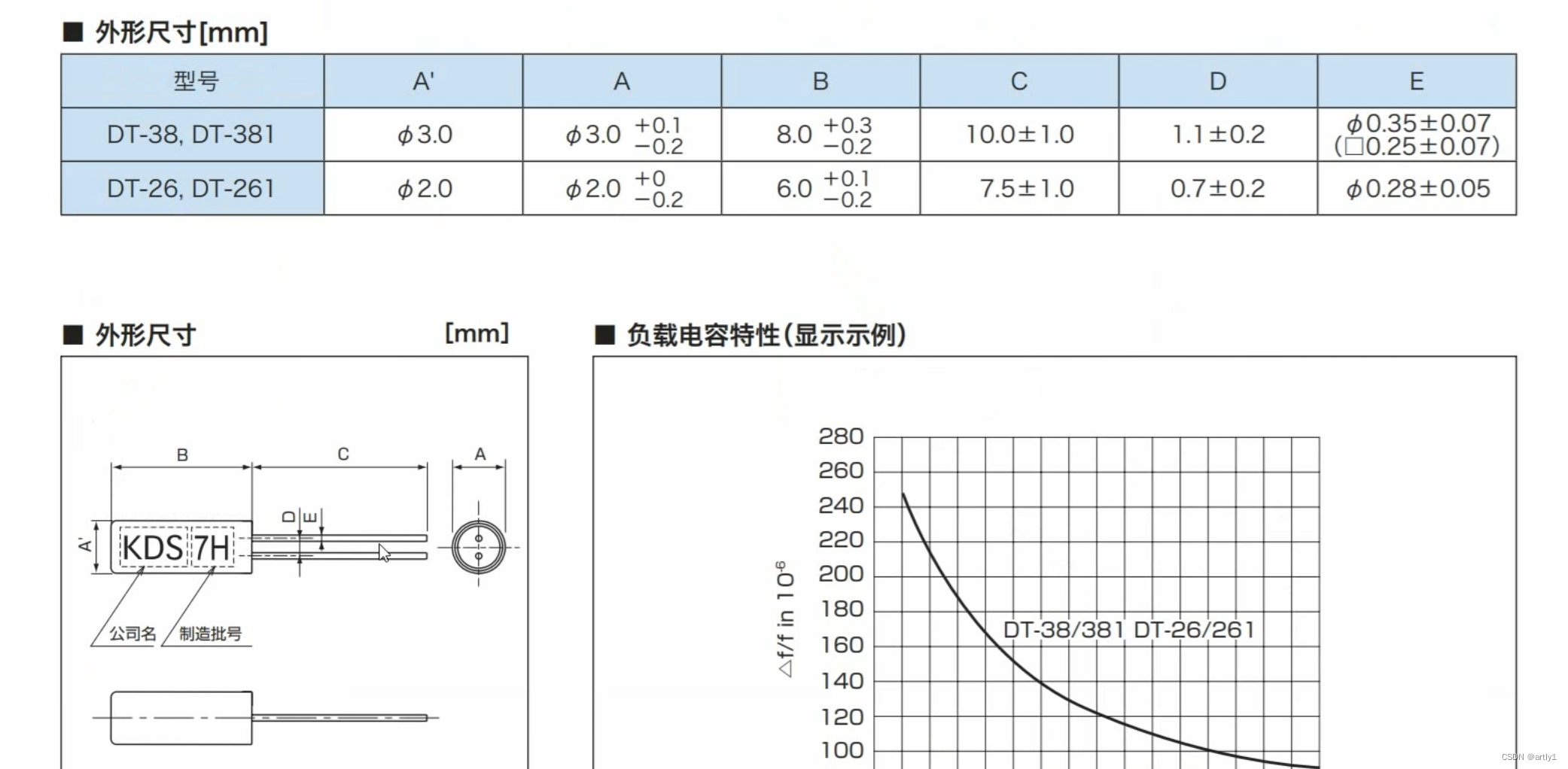

找到你想要画的封装的器件的数据手册了解相关信息。

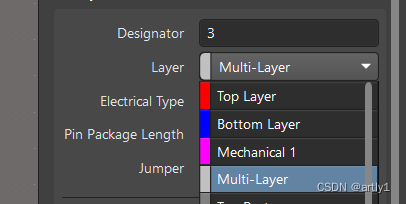

直插式选Multi-layer
贴片选Top-layer

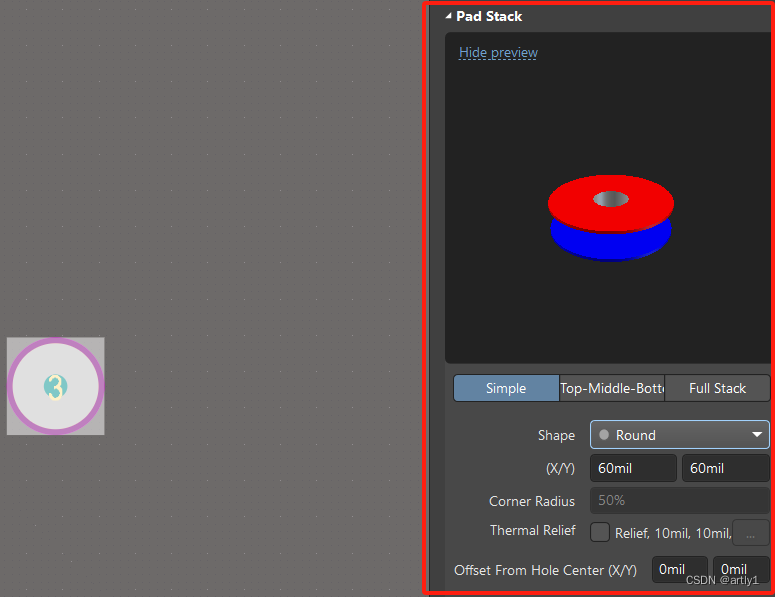

焊盘尺寸

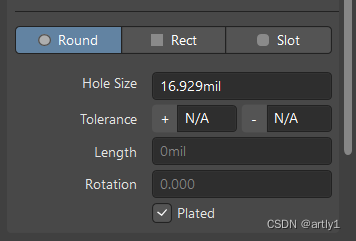

焊盘空尺寸
法2 嘉立创eda直接copy

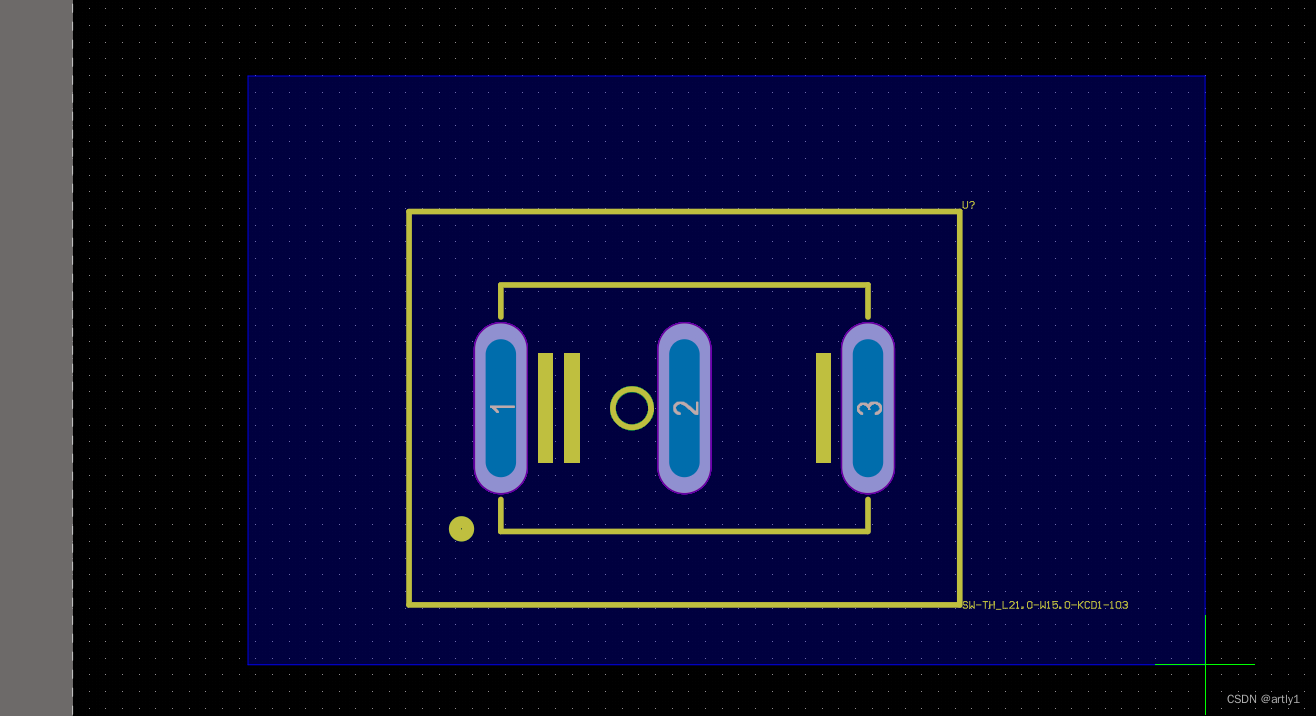

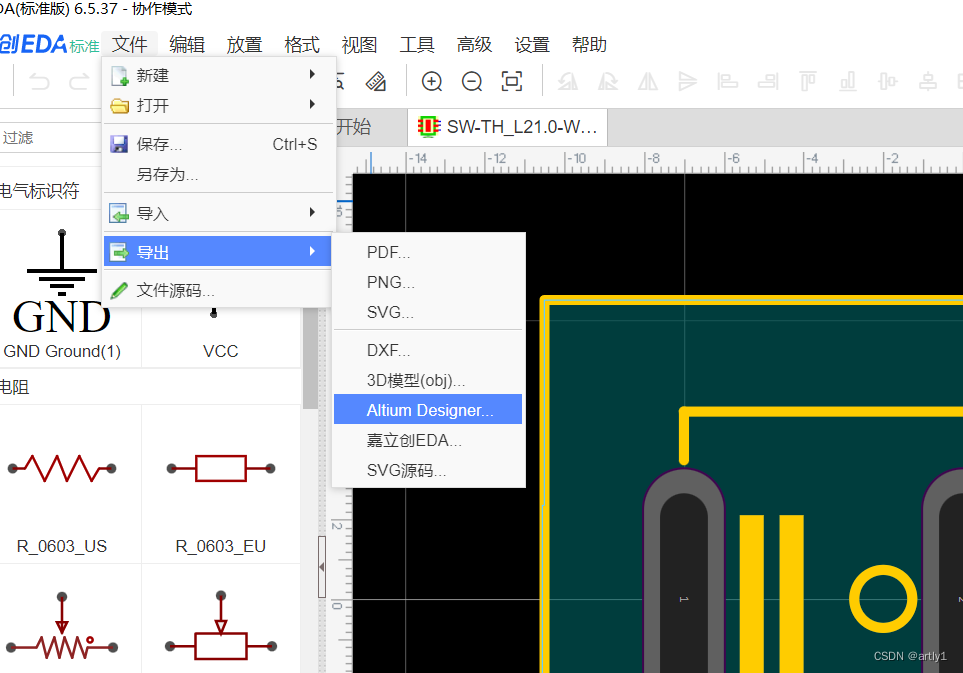

嘉立创中找到你想要的pcb，导出为ad

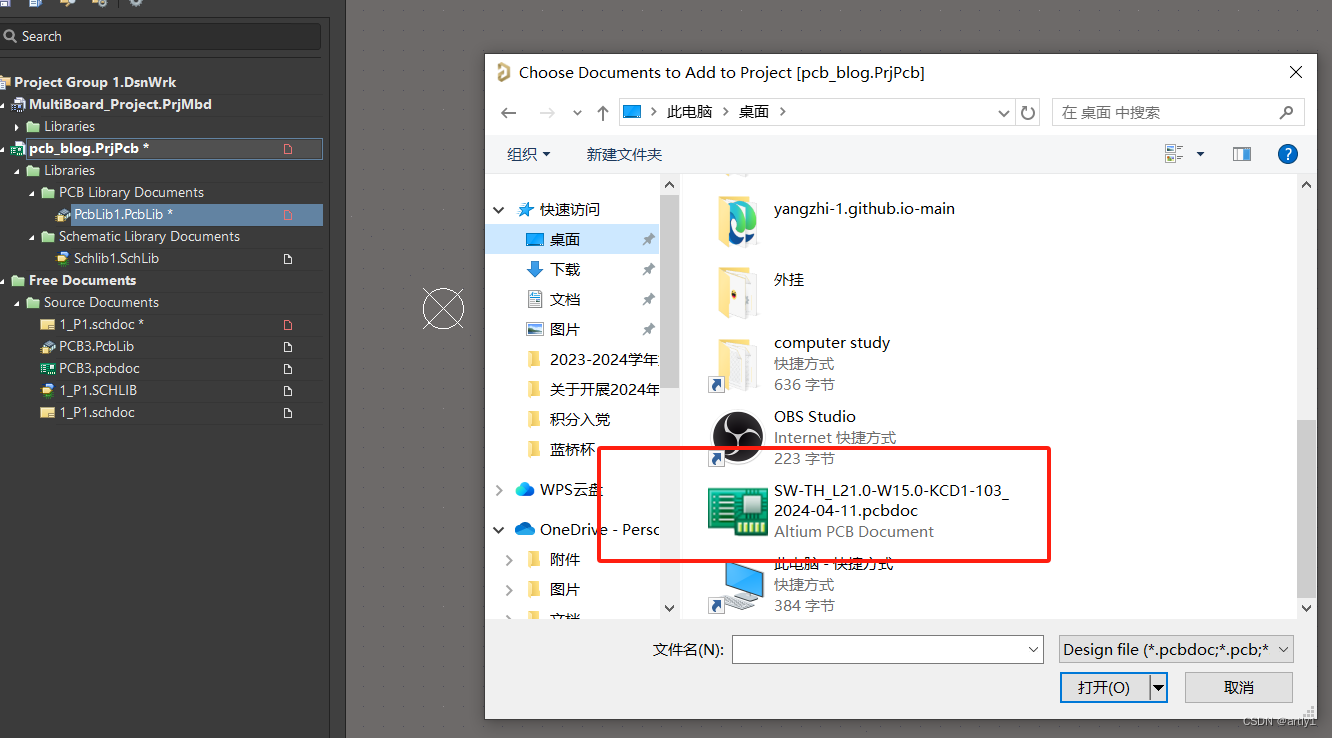

然后再ad中引入我们导出的文件
复制他

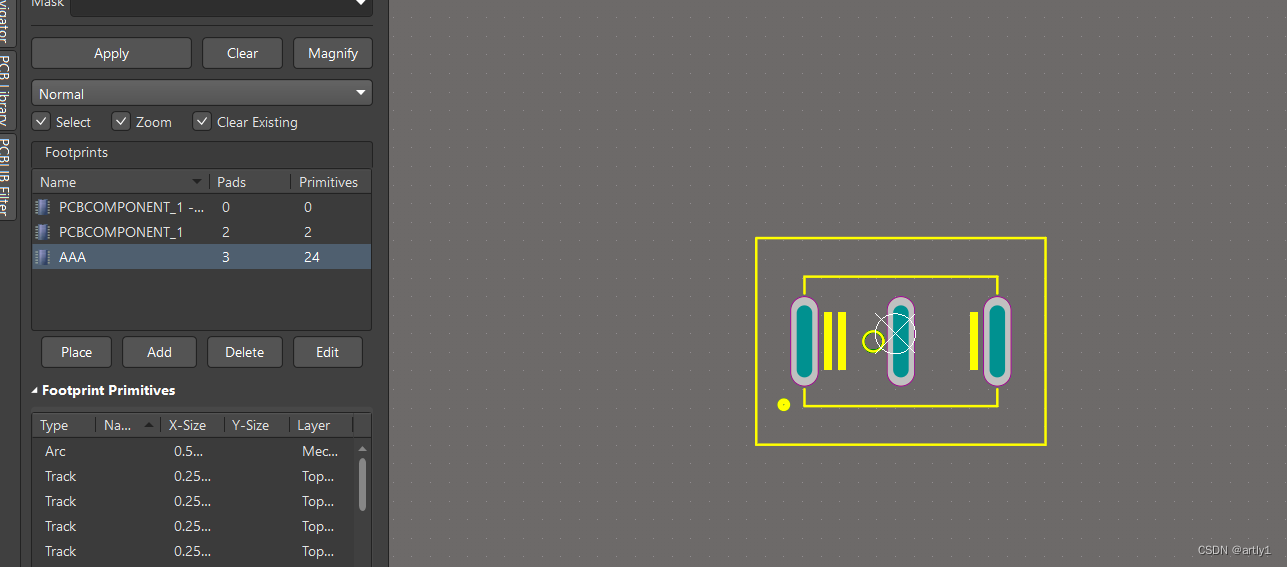

然后再到库中粘贴

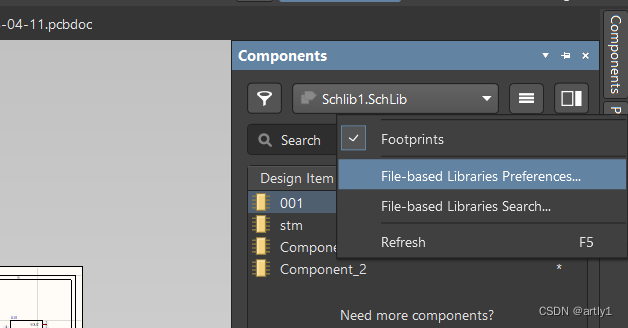

pcb库引入ad中

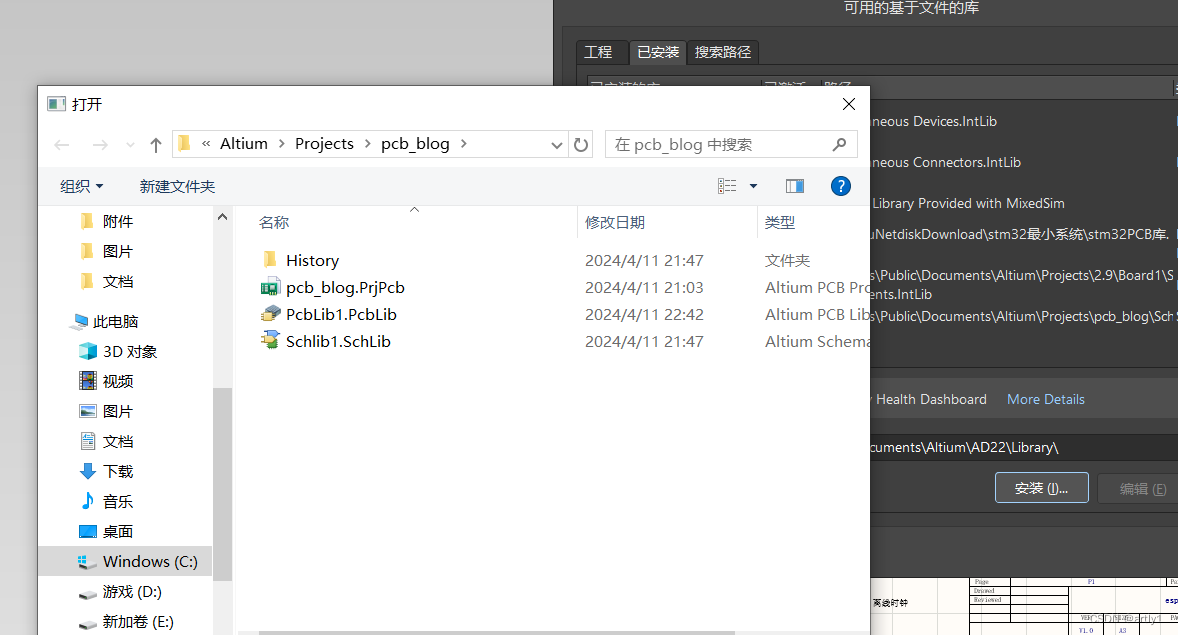

点击安装，并找到你要的库
本文介绍了如何使用嘉立创EDA工具来创建PCB库，包括从数据手册获取信息选择封装类型，如直插式或多层贴片，以及正确处理焊盘尺寸。还详细说明了如何从嘉立创库中导出并导入AD设计的过程。
