NR PRACH（二）PRACH Format及频域位置

长久以来都是从手机日志中看到随机接入过程等相关trace的打印，那网络端配置的参数对应的时频资源是什么样的？下面我们具体来看看，先看PRACH  format和频域相关内容，这部分也集中在38.211 中讲述。

时频域资源

1.PRACH format

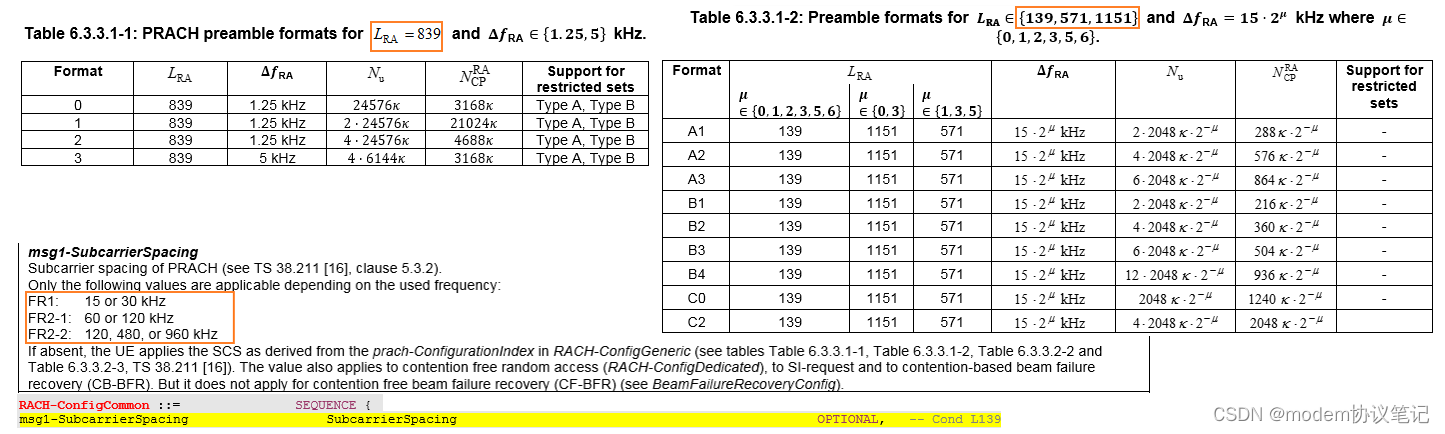

839长序列仅FR1低频时支持，其PRACH子载波间隔是直接定义好的，PRACH format 0/1/2/3 子载波间隔{1.25  ,5}KHZ，支持非限制集  限制集A/B。

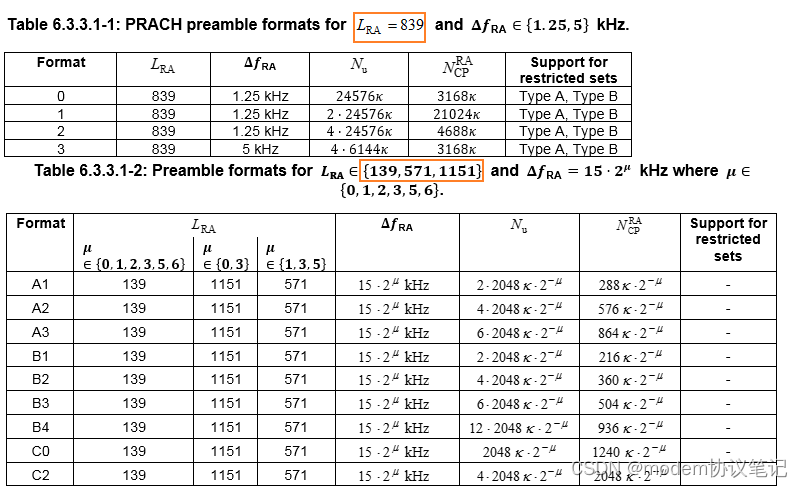

NR支持9种长度为139 1151  571 的preamble PRACH格式，子载波间隔SCS为{15，30，60，120，480，960}khz；FR1 低频支持15/30khz ；FR2-1支持60/120khz；FR2-2 支持120/480/960kHZ。

139/1151/571长度的PRACH仅支持非限制集；由表可知，子载波间隔与u有关系，所以短序列的PRACH 子载波间隔需要RACH 参数 msg1-SubcarrierSpacing；如黄色字体显示，只针对L_RA =139 的情况有意义，其他情况默认缺省。msg1-SubcarrierSpacing 缺省情况下根据prach-ConfigurationIndex推导SCS 。对应的值也适用于CFRA SI-request及CB-BFR ，但不适用于CF-BFR。

CF-BFR 有单独的配置，如上图。

PRACH format

配置时，长格式和时隙对齐，短格式和symbol 对齐。

短格式的占用时长都不超过1个RACH时隙（14个符号）。A1、A2、A3的占用时长和2、4、6个符号对齐；B1、B2、B3、B4的占用时长和2、4、6、12个符号对齐。C0、C2分别和2,6个符号对齐。

A1和B1、A2和B2、A3和B3的占用时长相同（分别为2个符号、4个符号、6个符号），区别主要是A1、A2、A3没有GP，适用于覆盖半径较小，UE位置集中的场景；B1、B2、B3适用于覆盖半径略大的场景。C0和C2的GP更长，适用于覆盖半径更大的场景。其实协议中只定义了cp和Sequence 两部分，没有定义GP ，GP 是由上述算出来的

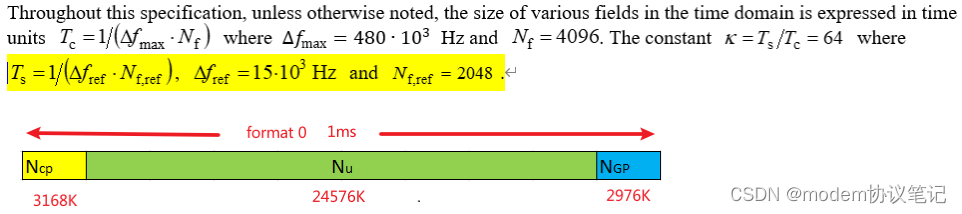

PRACH format 0

时长1ms，GAP 支持最大覆盖距离 14.53km

覆盖半径=GP*C/2 ，GP=2976*Ts；由GT限制的小区半径为r = c * GP / 2（c表示光速）。以format 0为例，GP = 2976 Ts，GT限制的小区半径为r= 299792458 * 2976 / （ 15000 x 2048 ） / 2 = 14521 m，即大约14.5km。

38.211 4.1 general 有说明，时间单位对应的是Tc=1/（delte_f max  ×Nf）=1/(480*10^3*4096)=5.086 ×10^-10=5.09ns

那这里K=Ts/Tc=64，那24576k=24576×64=8005877.76×10^-10=0.008s=0.8ms

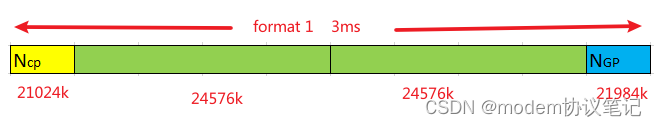

PRACH format 1

最大覆盖距离 107km  ，适用于超远距离覆盖场景。

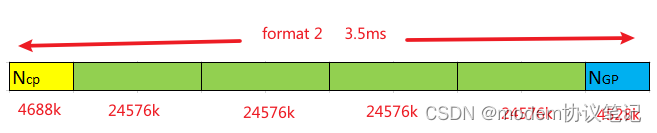

PRACH format 2

Sequence 重复发送4次，适用于需要覆盖增强的场景，如室内场景；最大覆盖距离22.11km。

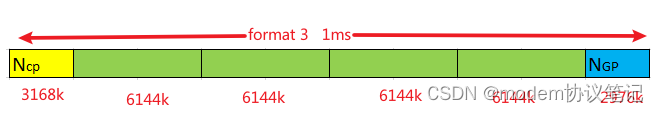

PRACH format 3

适于告诉移动场景  500km/h 最大覆盖距离 14.53km。

短格式以子载波间隔15KHZ 为例。

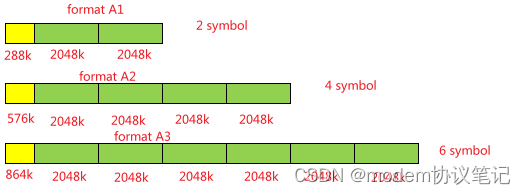

PRACH format A1~A3

子载波间隔 可以配置为15/30/60/120/480/960khz，具体情况和L_RA有关系，如上表。

PRACH 时长和2，4，6symbol对齐，没有GP，适用于覆盖距离较近，UE 位置集中的场景。

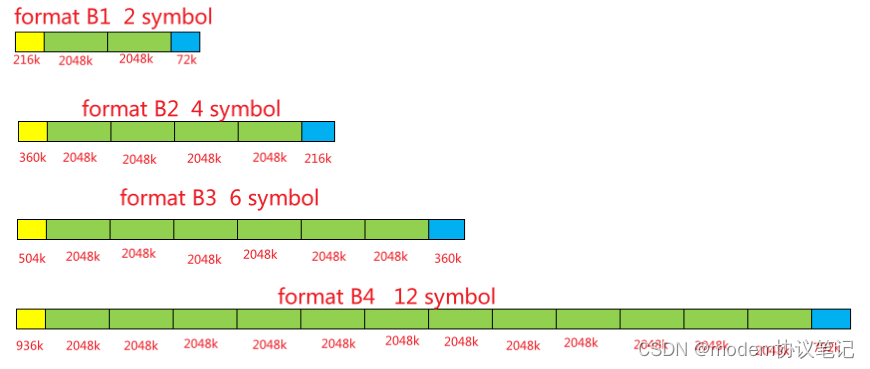

PRACH format B1/B2/B3/B4

子载波间隔 可以配置为15/30/60/120/480/960khz，具体情况和L_RA有关系，如上表；PRACH 时长和2，4，6  , 12symbol对齐。

PRACH format C0/C2

子载波间隔 可以配置为15/30/60/120/480/960khz 具体情况和L_RA有关系，如上表；PRACH 时长和2/6  symbol对齐，GP 较大且适用于覆盖距离较远的场景。

2.PRACH 资源映射

频域位置

以scs 15KHZ 为例

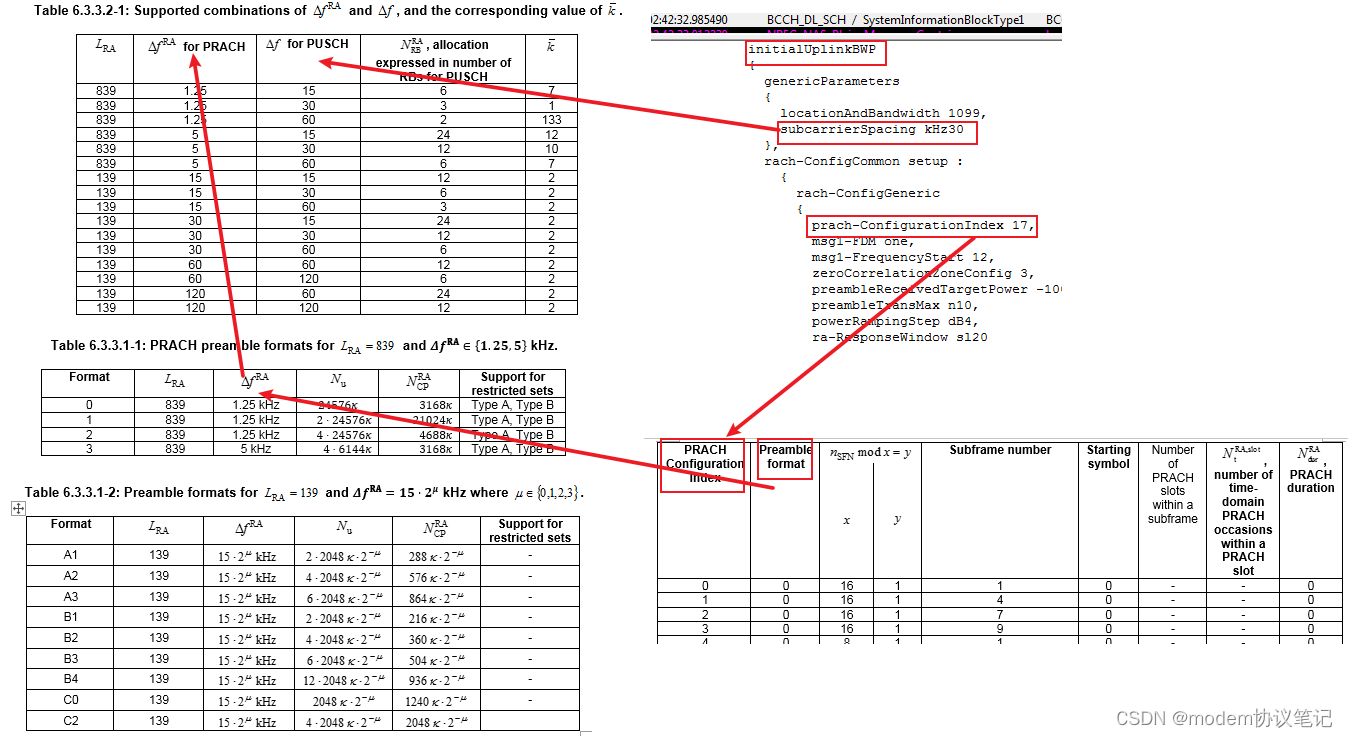

在频域上，Preamble占用带宽和SC数量及SCS大小相关。format 0~3的SCS为1.25 KHz，L_RA为839，对应839个SC，以RB为基准对齐的话，可以推算，那format 0~3占用带宽为：1.25 KHz x ( 839 + 25) = 1.08 MHz  若NR系统SCS为15 KHz，一个RB 带宽 15×12=180khz 因而，format 0~3占用带宽180 *6＝1.08Mhz 可折算为6 RB（PUSCH）。

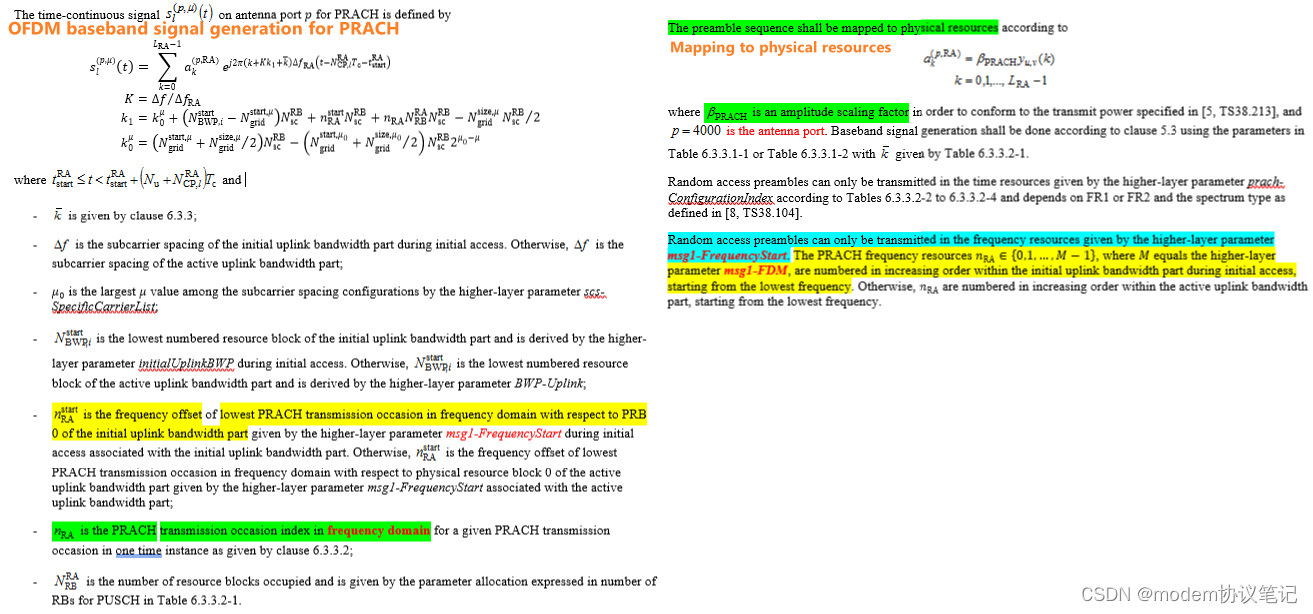

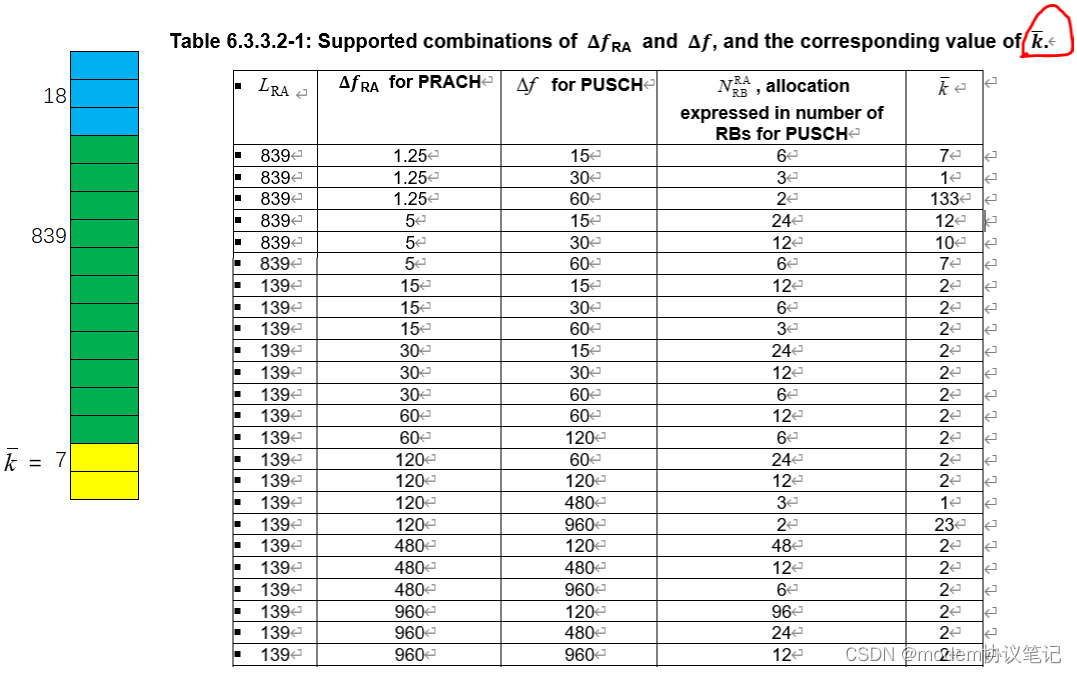

那对齐用的25个子载波应该怎么放？其实表6.3.3.2－1中的最后一列 k杠 就代表839 sc下面应该放几个sc，其余的放在上面

上面的描述其实就是以第一行的数据为例：如果k杠为7，由下至上就是7 +839+18 的顺序放置频域资源，如上图。

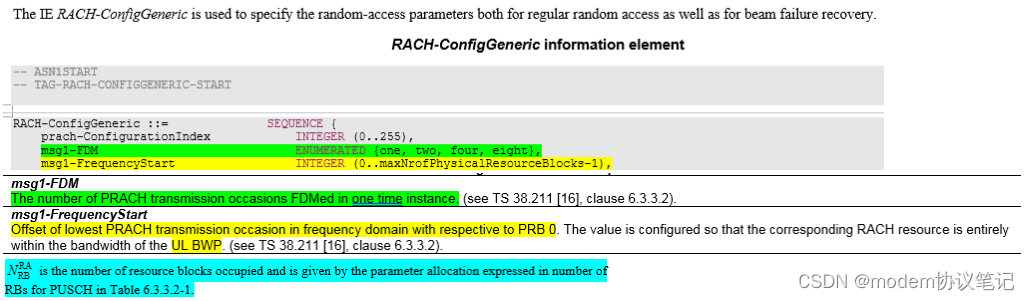

n_start_RA代表PRACH传输时机 频域位置 相对于UL BWP 边界的偏移，由RRC 层参数msg1 Frequency Start 提供

在频域上，NR由于引入BWP概念，PRACH频域位置的基准就是上行BWP（初始上行BWP或激活上行BWP）边界。NR的msg1 Frequency Start用于指示第一个PRACH资源的起始位置相对上行BWP带宽边界的偏移。

NR支持PRACH的FDM。Msg1 FDM用于指示复用次数，取值为1、2、4、8。如果配置PRACH的FDM，多个PRACH资源在频域上是连续分布的，总占用带宽等于单个PRACH资源占用带宽和msg1 FDM的乘积。

N_RA_RB确定逻辑图如下

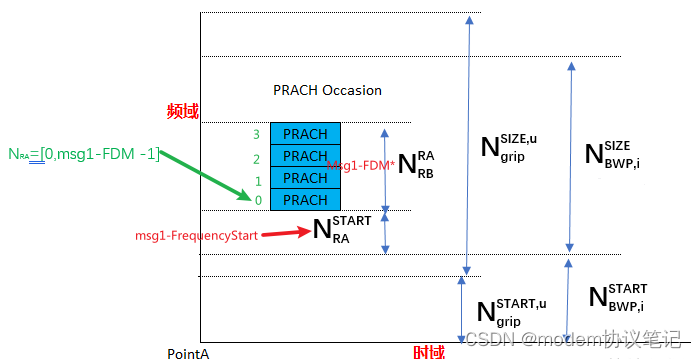

最终频域位置的大概情况如下图示。
