simulink电机建模与仿真——他励直流电机降电压启动

首先，上篇simulink电机建模与仿真（引言）-CSDN博客提到他励电机的励磁绕组和电枢绕组通常分别有两个独立电源供电.

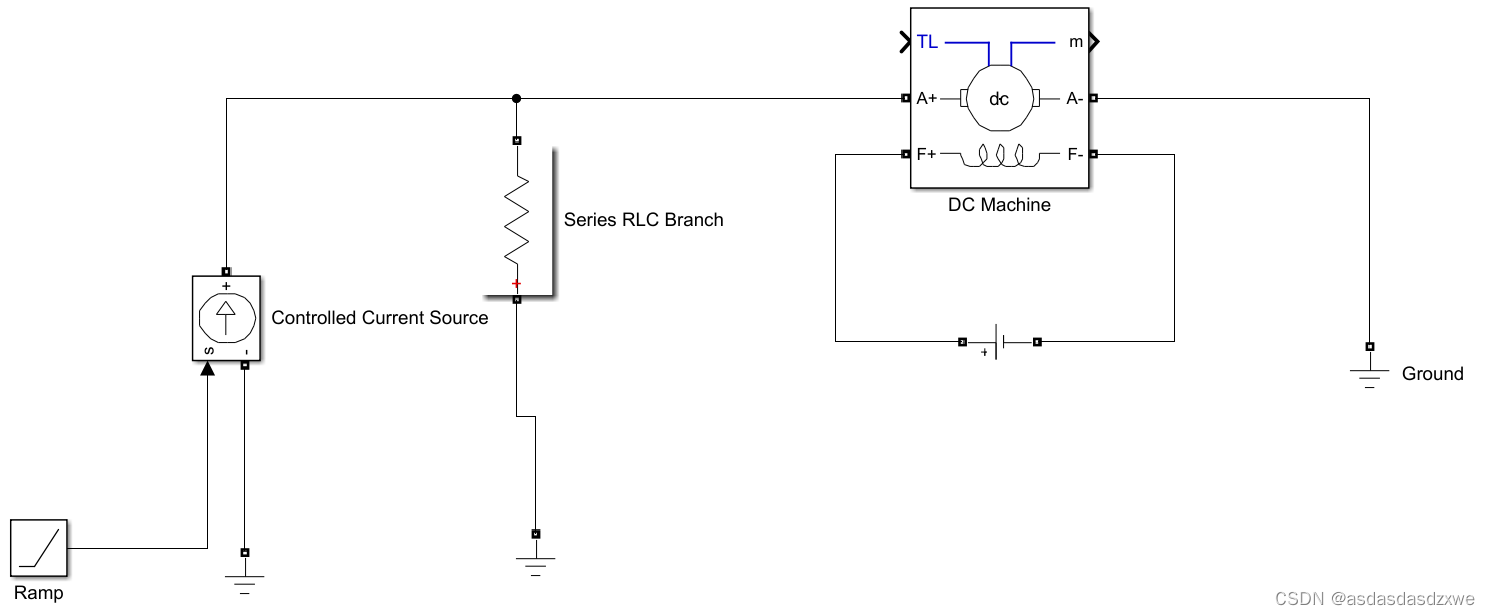

此为直接启动的仿真模型，series RLC branch(只选择R作为Branch type)电阻与受控电流源（countrolled current source，引入外控斜坡信号模拟现实中点击启动时电流的增大）是并联关系，等效成了一个电压源。电枢绕组有独立的电压源供电。

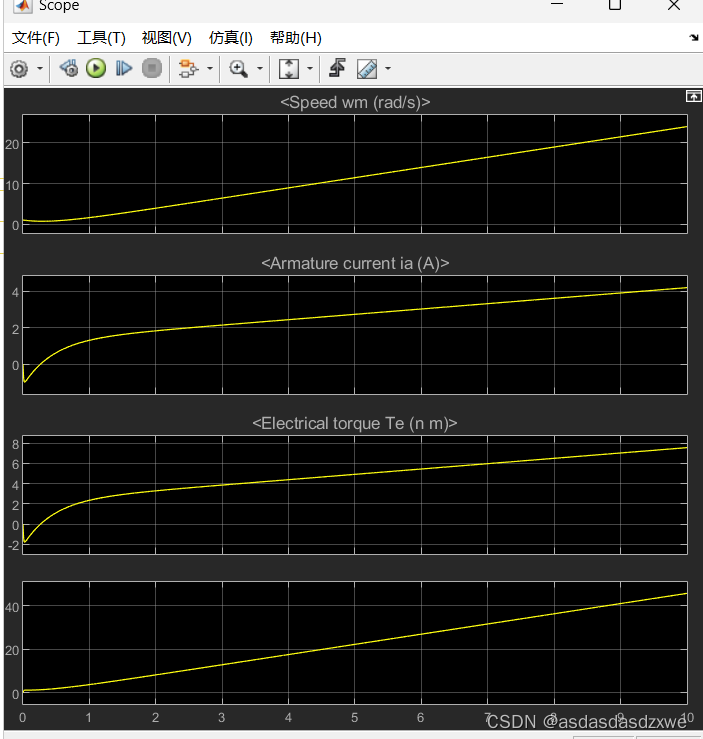

此为他励直流电机降压启动仿真模型；在上图基础上增加了参数检测部分，增加了ideal voltage measurement(理想电压测量仿真模块)，XYGrapy,以及powergui(仿真模型环境设置与分析模块)等。选用ode23求解器。
