【干货】lora扩频无线串口模块的引脚定义及引脚功能

成都泽耀科技有限公司Ashining

于 2021-09-14 17:23:25 发布

阅读量2.1k

点赞数

分类专栏：技术分享文章标签： stm32 物联网 lora 串口通信

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/ashiningfae/article/details/120291662

版权

本文详细介绍了LoRa扩频无线串口模块的引脚定义及其功能，包括MD0和MD1的低延迟工作状态切换条件，AUX引脚的无线收发缓冲指示和自检功能，以及RXD和TXD的串口通信参数。此外，还提到了VCC和GND引脚的电源要求和性能影响。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

引脚定义

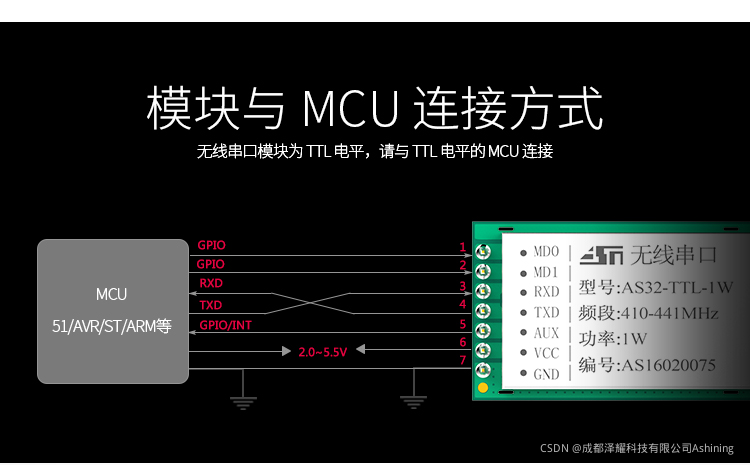

在这里插入图片描述

引脚功能

1.MD0 和 MD1 低延迟工作状态引脚功能

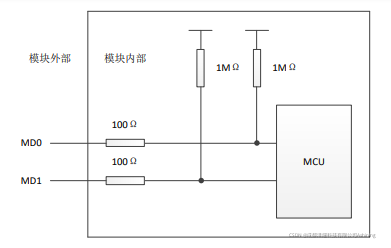

MD0、MD1 引脚内部结构示意图
低延迟工作状态引脚 MD0 和 MD1 高低电平的自由组合可以决定无线串口模块的四种工作状态，这四种工作状态可以自由切换。

工作状态切换时需注意以下两点特殊情况：

①模块接收无线数据尚未输出完成，则数据输出完成后再进入新的状态。

②模块发送的无线数据尚未发送完成，则数据发送完成后再进入新的状态。

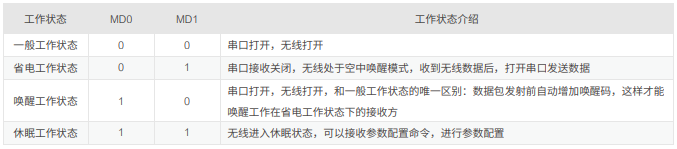

工作状态表

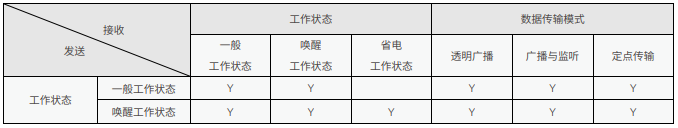

状态通信表

2.AUX引脚功能

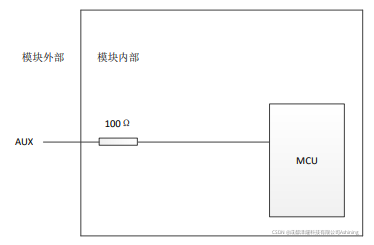

AUX引脚内部结构示意图

AUX 用于无线收发缓冲指示和自检指示。它指示模块是否有数据尚未通过无线发出去，或已收到的数据是否已通过串口全部发出,或模块正在初始化自检过程中。<
