你的AD为什么有时候铜连接不上？这是总结的解决办法

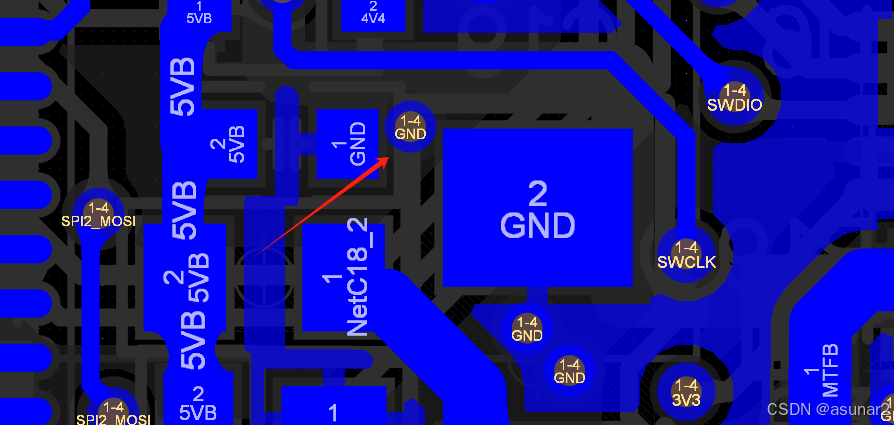

用AD铺铜的时候，总会有一些莫名其妙的相同网络连接不上，例如这种：

                            图中相同网络的过孔和焊盘并没有通过焊盘连接在一起

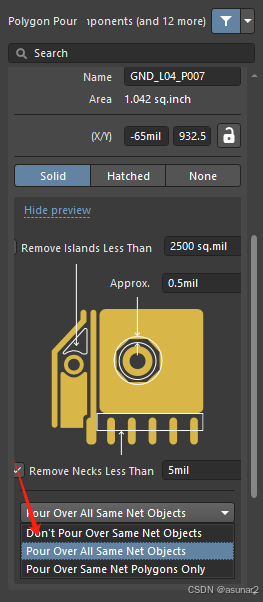

这时候你去检查规则，发现相同所有网络连接一起和只连接同网络选项，不管选哪个都不会连接在一起；



                                                 怎样选择都不行

当你尝试改变这个选项时，你好像发现了问题；（我改个1mil试试）



                                                  去除小于xx的颈部

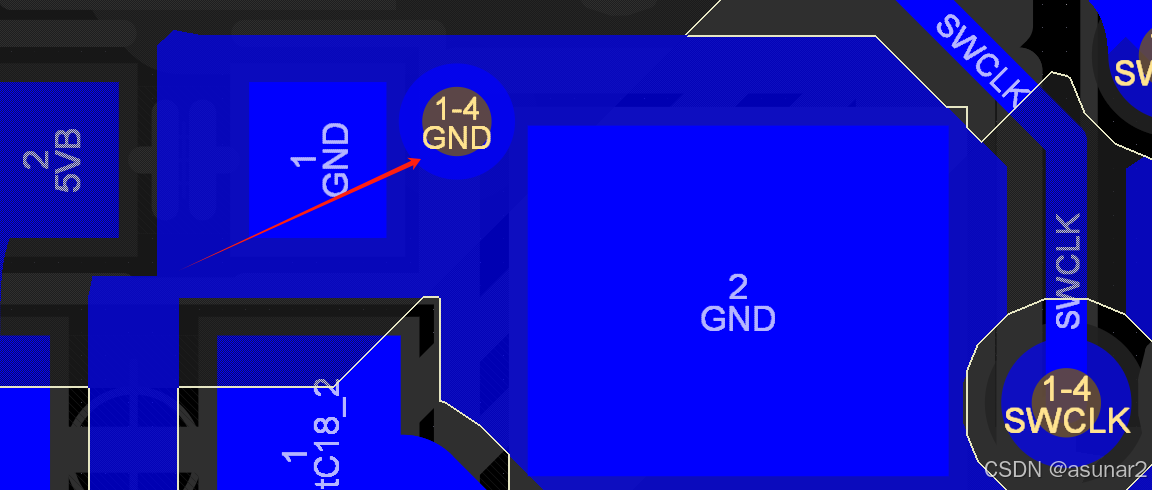

可以发现，连接上了。

你同时可以发现，也有些地方出现了薄壁一样的铜，虽然连接在一起，但可能径连1mil都没有，这样的厚度是PCB板厂无法生产的，在生产时会耽误时间去确认；

为了解决这个问题，建议每次铺铜完后可以检测一遍DRC，防止这种薛定谔的区域存在；或者可以的话，直接规则里面设置，焊盘与铜直连，也可以解决这个问题。例如：

       但为什么不推荐呢？因为在焊接过程中，这样和铜一体的焊盘导热性能太好了，会出现“烙铁焊，锡不动”的问题，从而造成焊接难度。936烙铁在这种大焊盘直接就废了；所以建议还是不要直连，颈连接设置为5-6mil以满足pcb板厂的制造要求，铺完铜后检查一下DRC；否则，你可能也会莫名其妙收到板厂说你 pcb出现了小于最小制造宽度的连接，但你的间距和长度规则却没有任何小于板厂规则的设定。

加纳！
