本文介绍了Inventor 2014 API新增的创建插槽草图功能，包括四种方法：AddArcSlotByCenterPointArc、AddArcSlotByThreePointArc、AddStraightSlotByCenterToCenter和AddStraightSlotByOverall。这些方法简化了电路板插槽形状的绘制，允许用户通过指定不同参数生成封闭图形。文章还提供了一段代码示例，演示如何使用这些API创建插槽草图。

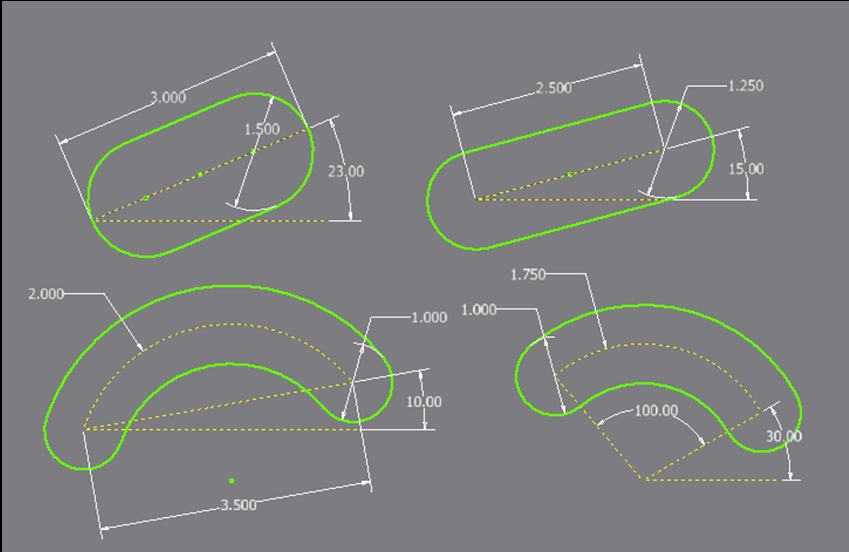

2014产品里增加了一个有趣的功能，创建Slot草图。大致指的是那些电路板上的插槽形状。因此我把它翻译为插槽件。
咋一看不就是写圆弧和直线的组合么。其实如是自己从头写， 这代码量不小，需要考虑到圆弧和直线的约束，需要实现图元拖动或特征线（图中黄色虚线）时，形状能发生联动变化。
从用户界面看到的菜单可以得知，这种插槽件有多种样式。
API提供了等价的功能。方法的使用很简单。根据需要的类型选用即可。
AddArcSlotByCenterPointArc： 中心点 + 圆弧
步骤：
1. 中心点
2. 圆弧的起点
3. 绘制圆弧
4. 圆弧的结束点
最后Inventor依据这个圆弧，向内偏移一定距离产生另外一个圆弧，两侧是小圆弧成为一个封闭图形。

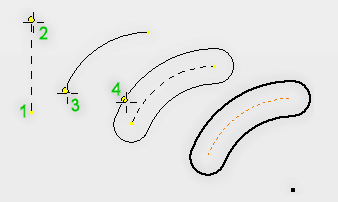

AddArcSlotByThreePointArc： 三点 + 圆弧
步骤：
1. 圆弧点1
2. 圆弧点2
3. 圆弧点3形成圆弧
4. 指定偏移圆弧的距离
最后Inventor再加上两侧小圆弧成为一个封闭
