ArcMap将png图像矢量化

本文详细介绍了如何将PNG图像转换为灰度图,并在ArcGIS中进行配准以添加空间信息。通过添加控制点完成配准后,图像可以进行矢量化操作。重分类和矢量化步骤包括选择要转换的栅格、设置重分类参数、创建Shapefile并进行编辑,最终生成带有空间信息的矢量文件。整个过程涵盖了GIS图像处理的关键环节。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、将png图像转成灰度图

图像为语义分割模型生成的二值索引图像,直接用cv2的灰度读取图像模式,然后再另存。

二、配准

首先在ArcGis中加载带有空间坐标的图像,这里选择的是测试图像对应的。(加载图像可以直接拉着拖进来,也可以在目录中链接到文件夹)
在这里插入图片描述

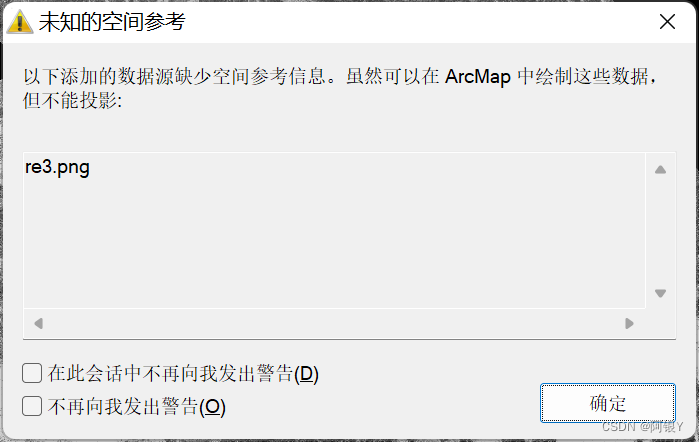

加载要进行矢量化的png图像时会有这个警告,因为没有空间信息,所以后续不可以矢量化?通过配准添加空间信息
加载要进行矢量化的png图像时会有这个警告,因为没有空间信息,所以后续不可以矢量化?通过配准添加空间信息。

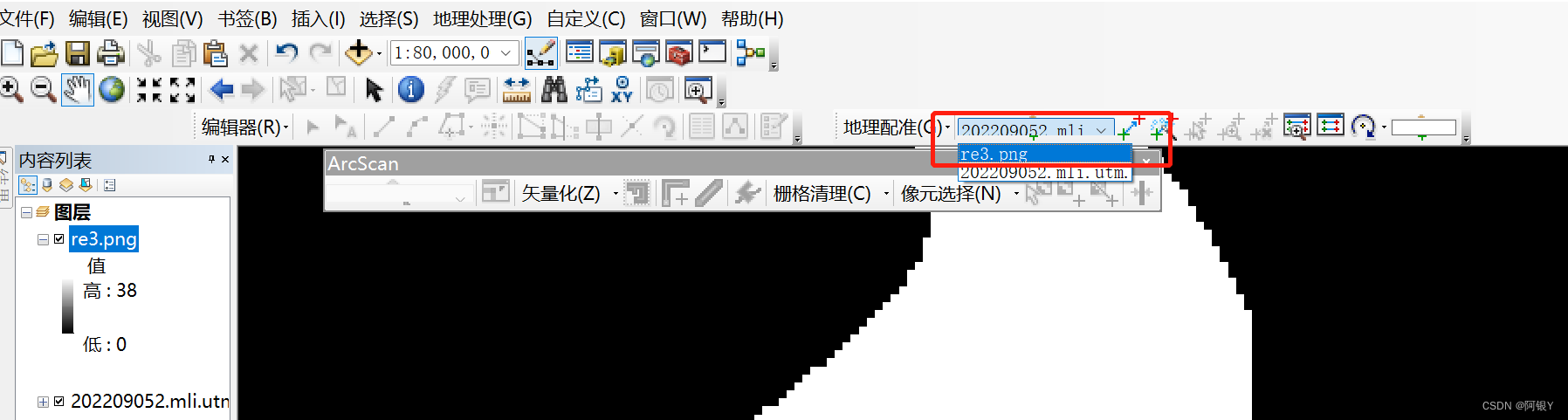

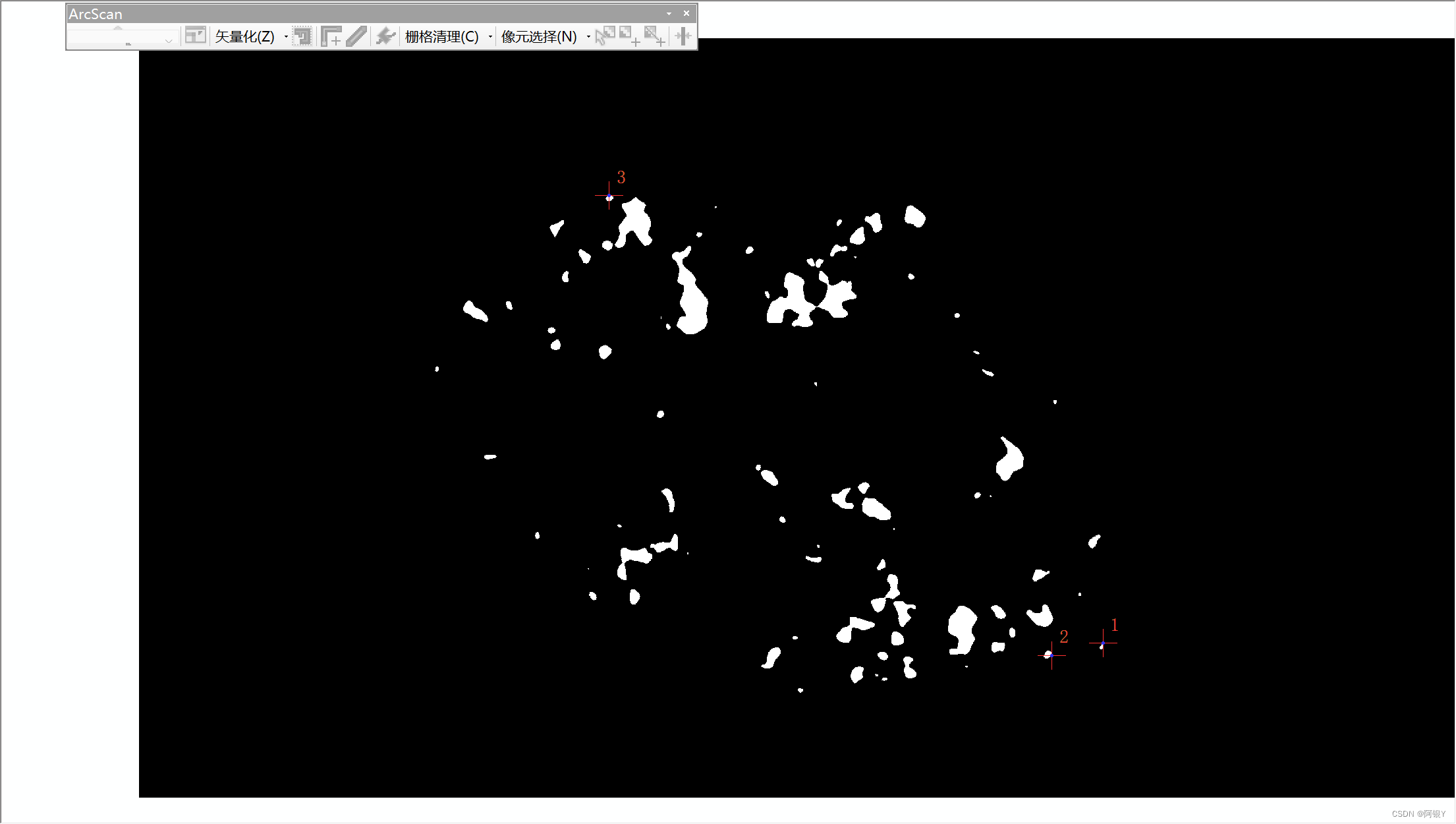

红框中选择要进行配准的png图像,然后用右侧“添加控制点”来进行操作,选中re3.png的一个点,然后点击202209…图像 【右键】【缩放至图层】,然后选择对应的点,反复操作几次,配准就完成了。
在这里插入图片描述
这里配准了三个点。
在这里插入图片描述

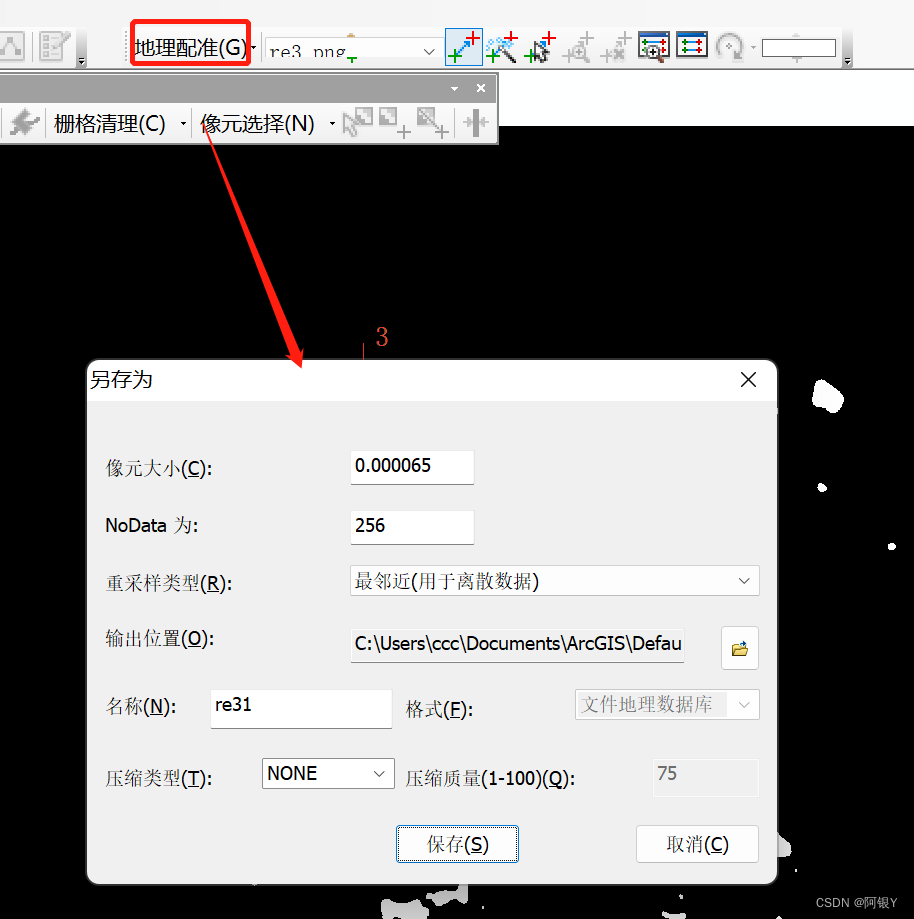

标注完成之后,可以点击【地理配准】【校正】出来如下图所示的框,重命名,选择保存位置后另存。然后【地理配准】【更新地理配准】之后的png就带有空间信息了,可以进行矢量化操作。
在这里插入图片描述

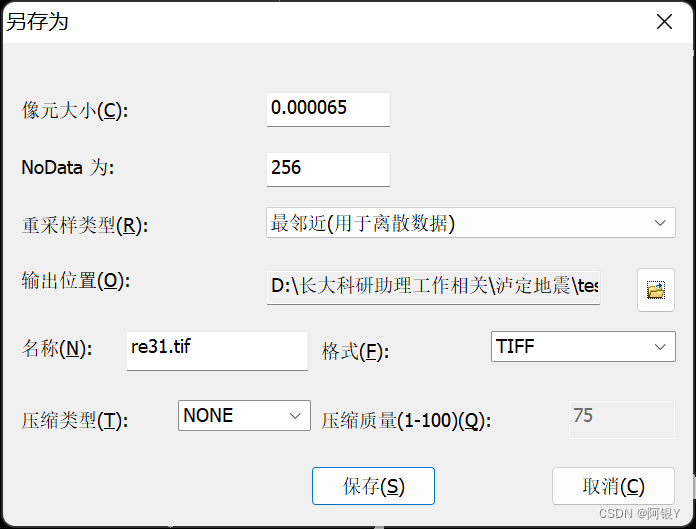

选择输出位置为自己的文件夹,然后保存为tif
在这里插入图片描述

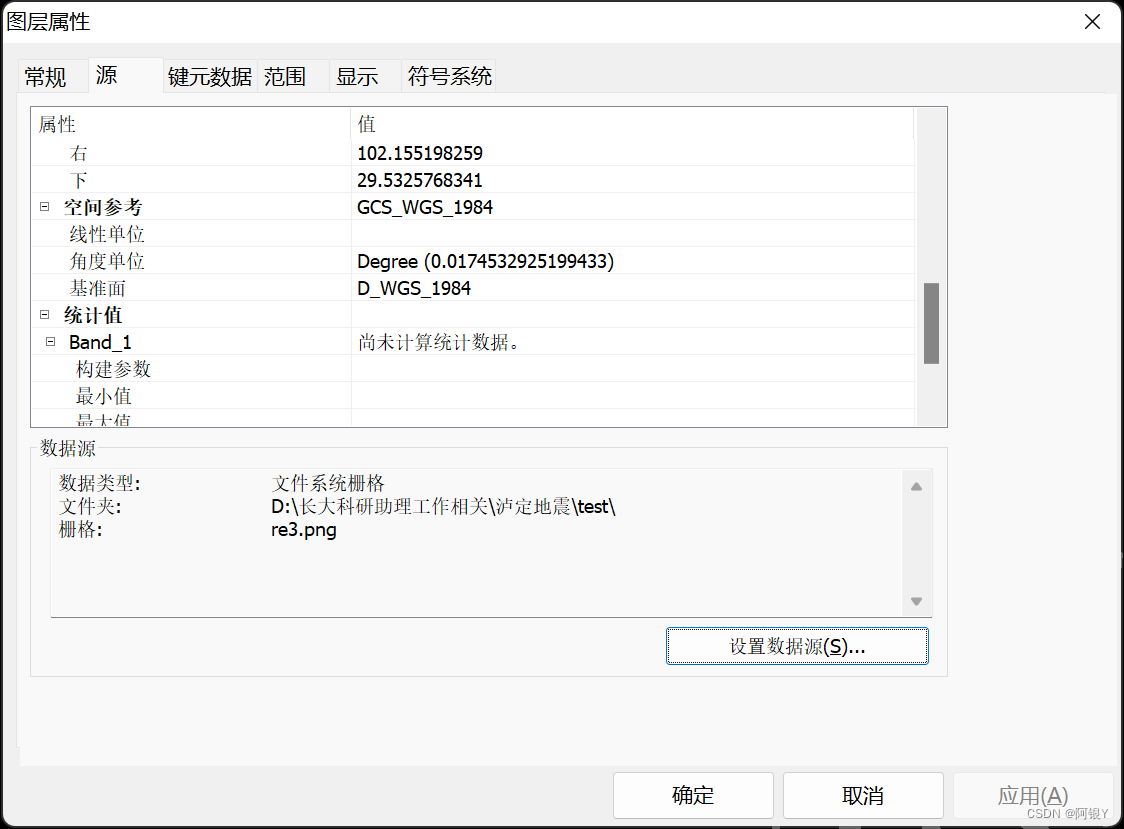

配准完成之后,就可以【右键】【移除】去掉不需要的图像。这时候再看我们的png图像就有【空间参考信息】了
在这里插入图片描述

三、矢量化操作

首先要确保【自定义】下的【扩展模块】都选择上。
在这里插入图片描述

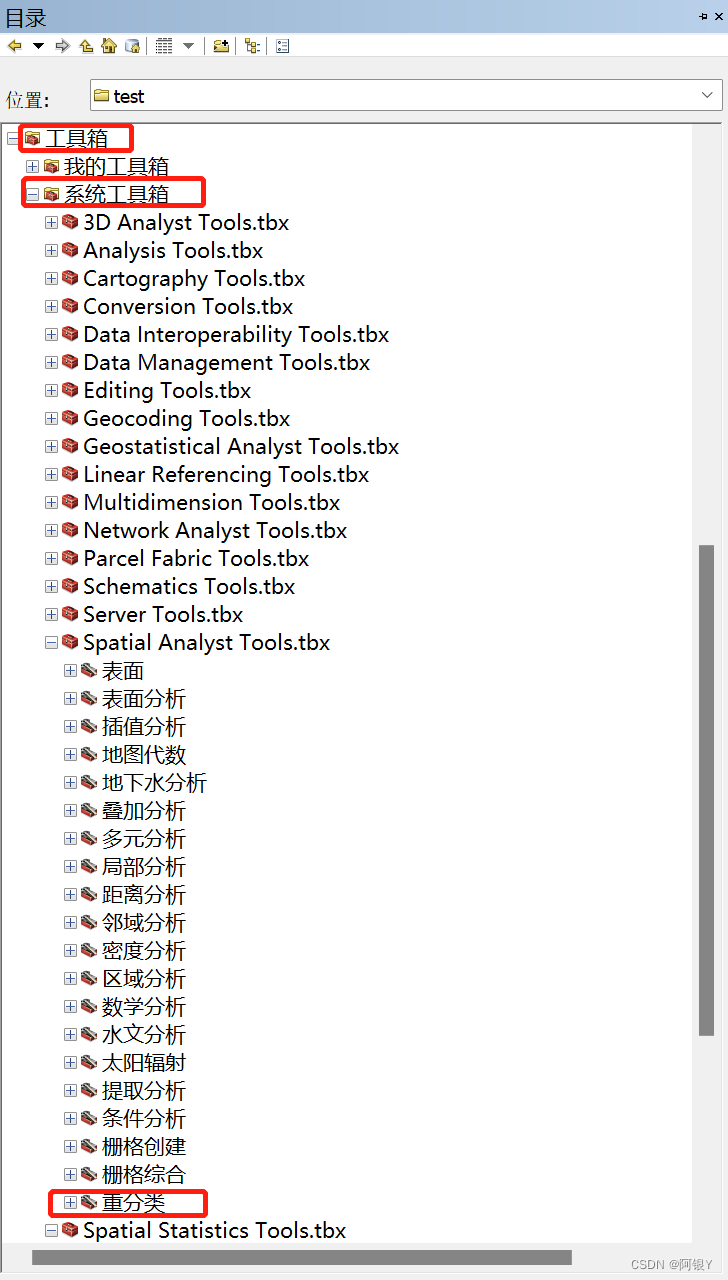

2、如下图找到【重分类】
在这里插入图片描述

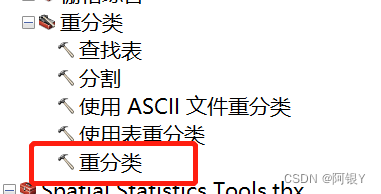

3、双击下图所示【重分类】
在这里插入图片描述

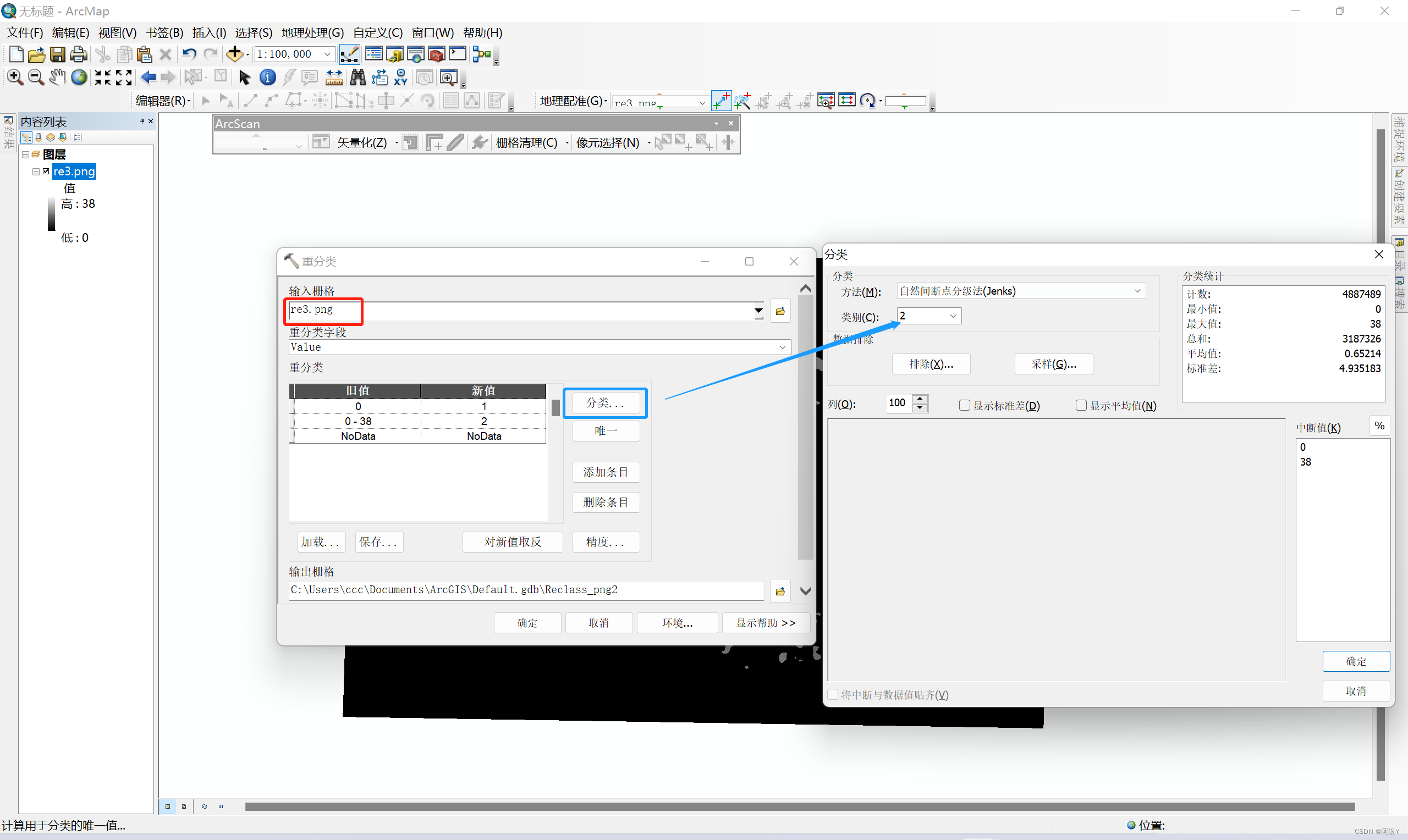

4、在【输入栅格】选择要进行矢量化的图像,分类选择2在这里插入图片描述

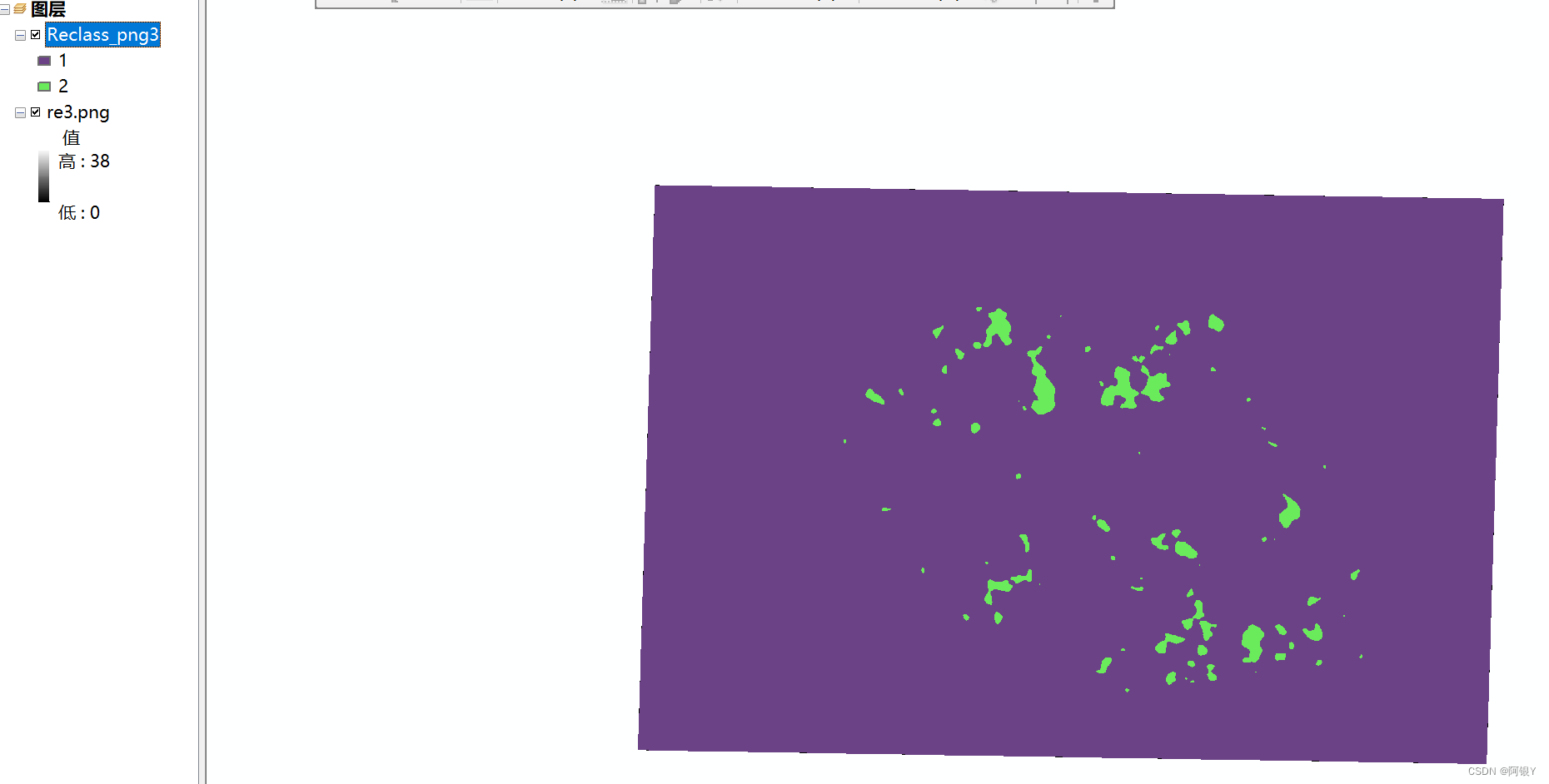

重分类之后输出
在这里插入图片描述
5、在png文件夹下新建【shapefile】

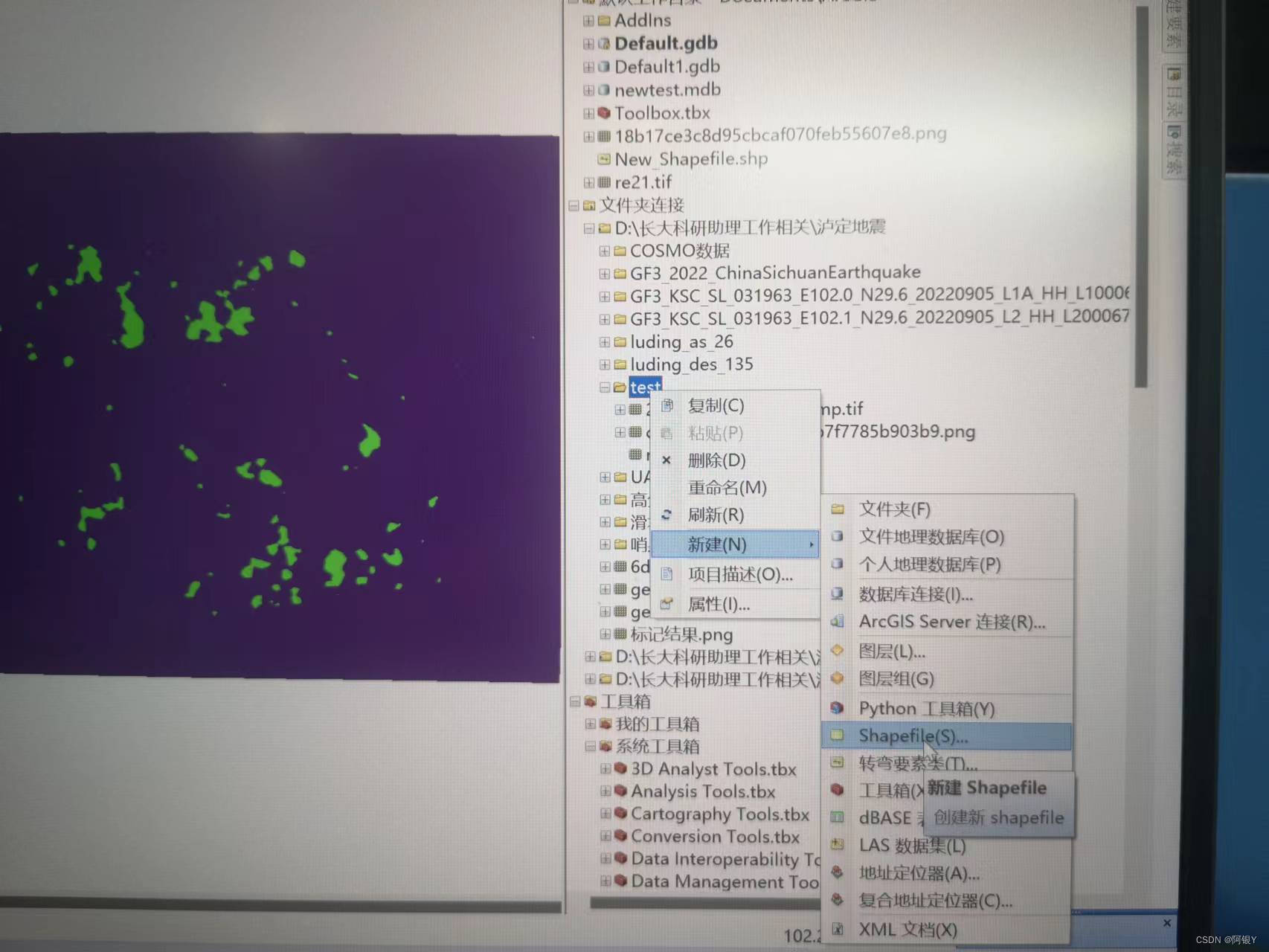

请添加图片描述

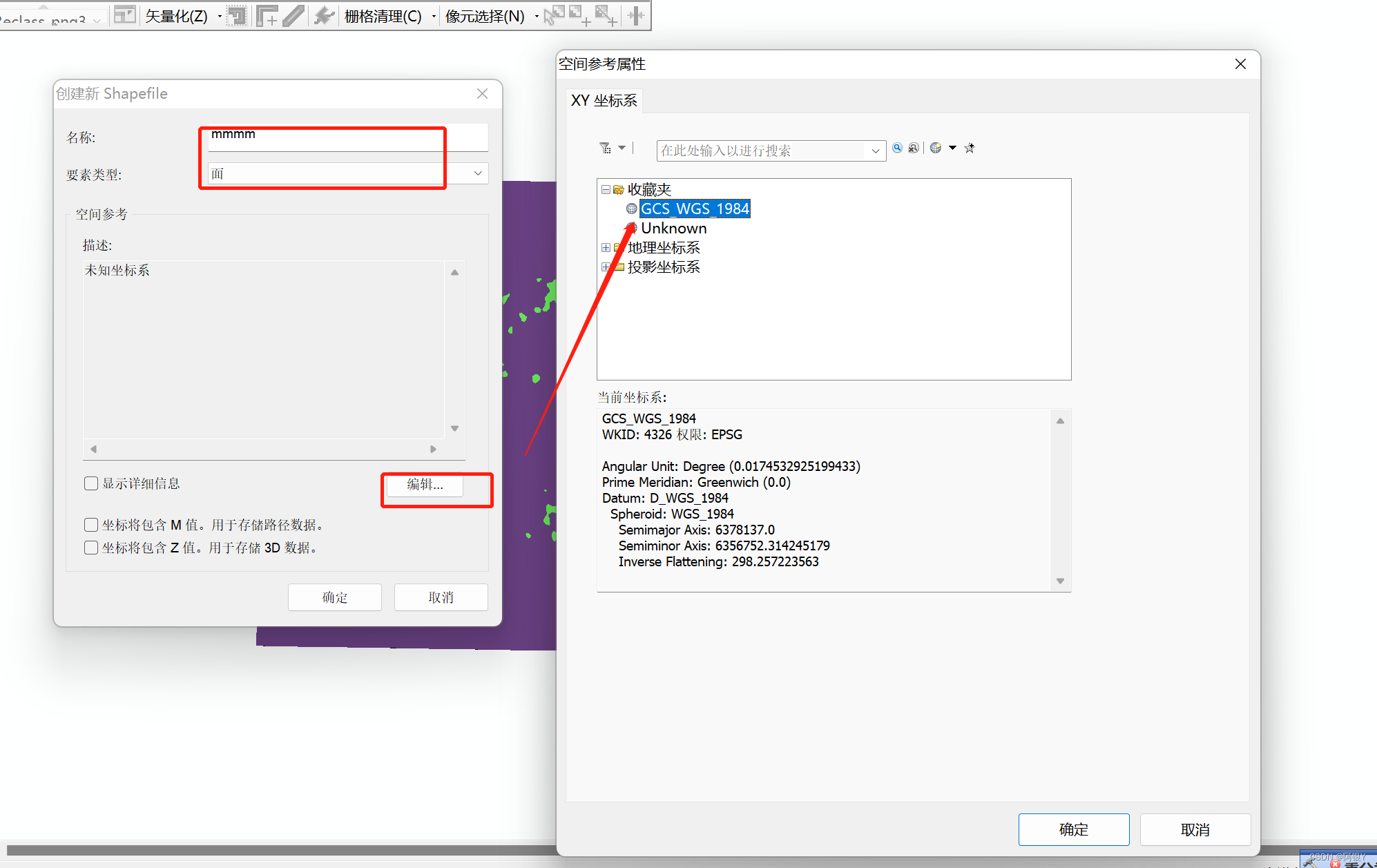

选择【面】要素,别忘记添加坐标信息,选择和png图像一样的坐标信息。相同的操作再来一遍,选择【点】要素。
在这里插入图片描述

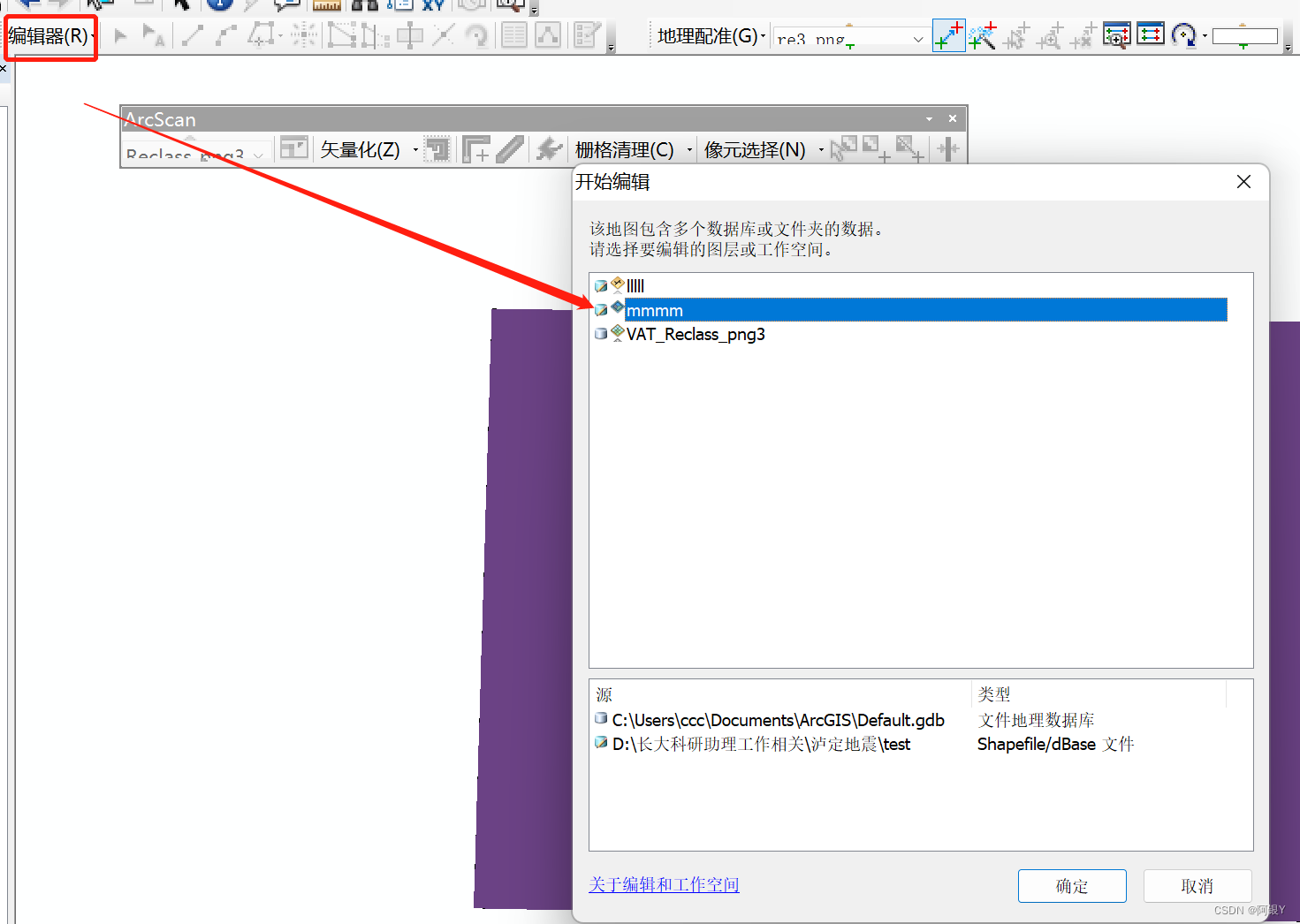

6、然后编辑器【开始编辑】选择mmmm面要素
在这里插入图片描述

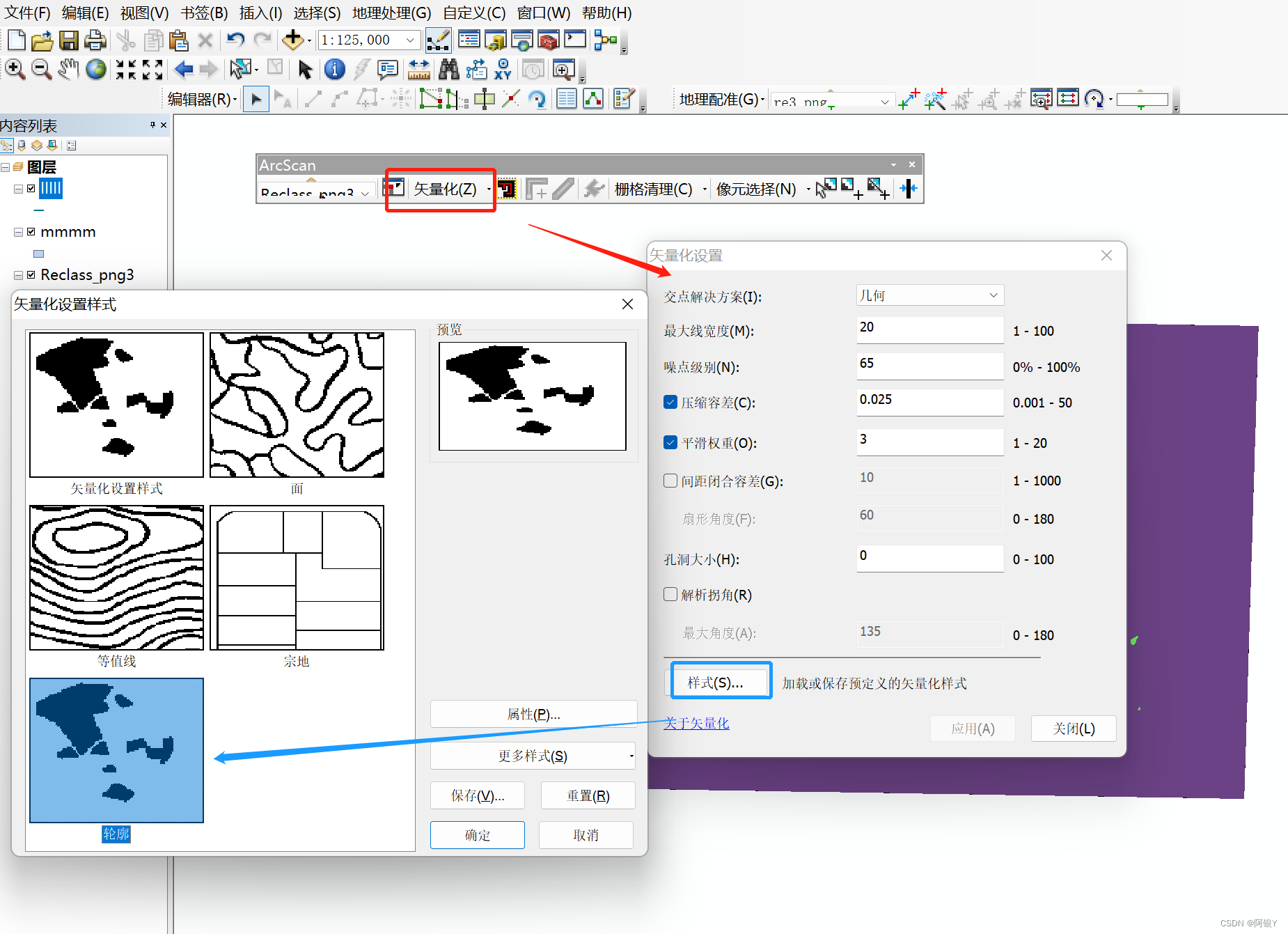

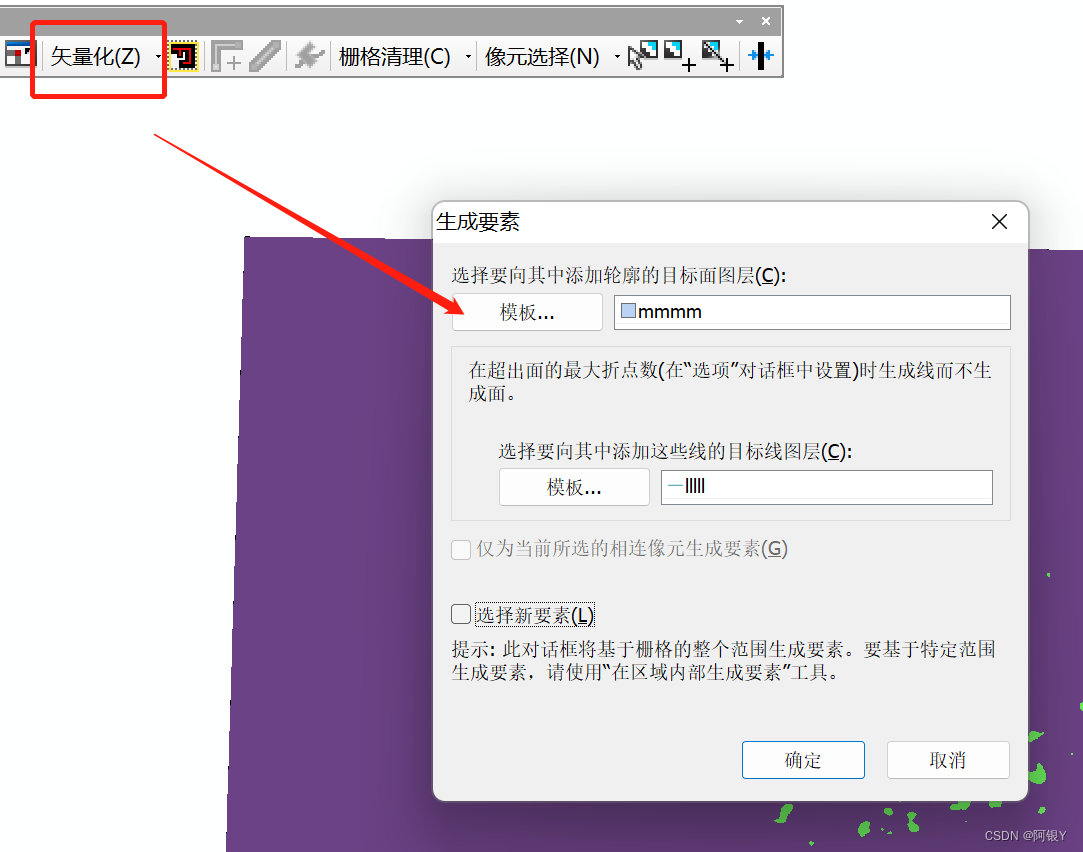

然后在【ArcScan】这里选择【矢量化】【矢量化】设置,选择面要素mmmmm,然后【样式】选择【轮廓】。
在这里插入图片描述
7、上述步骤处理完之后,一定要在【编辑器】中【保存编辑内容】,然后再【矢量化】【生成要素】
在这里插入图片描述

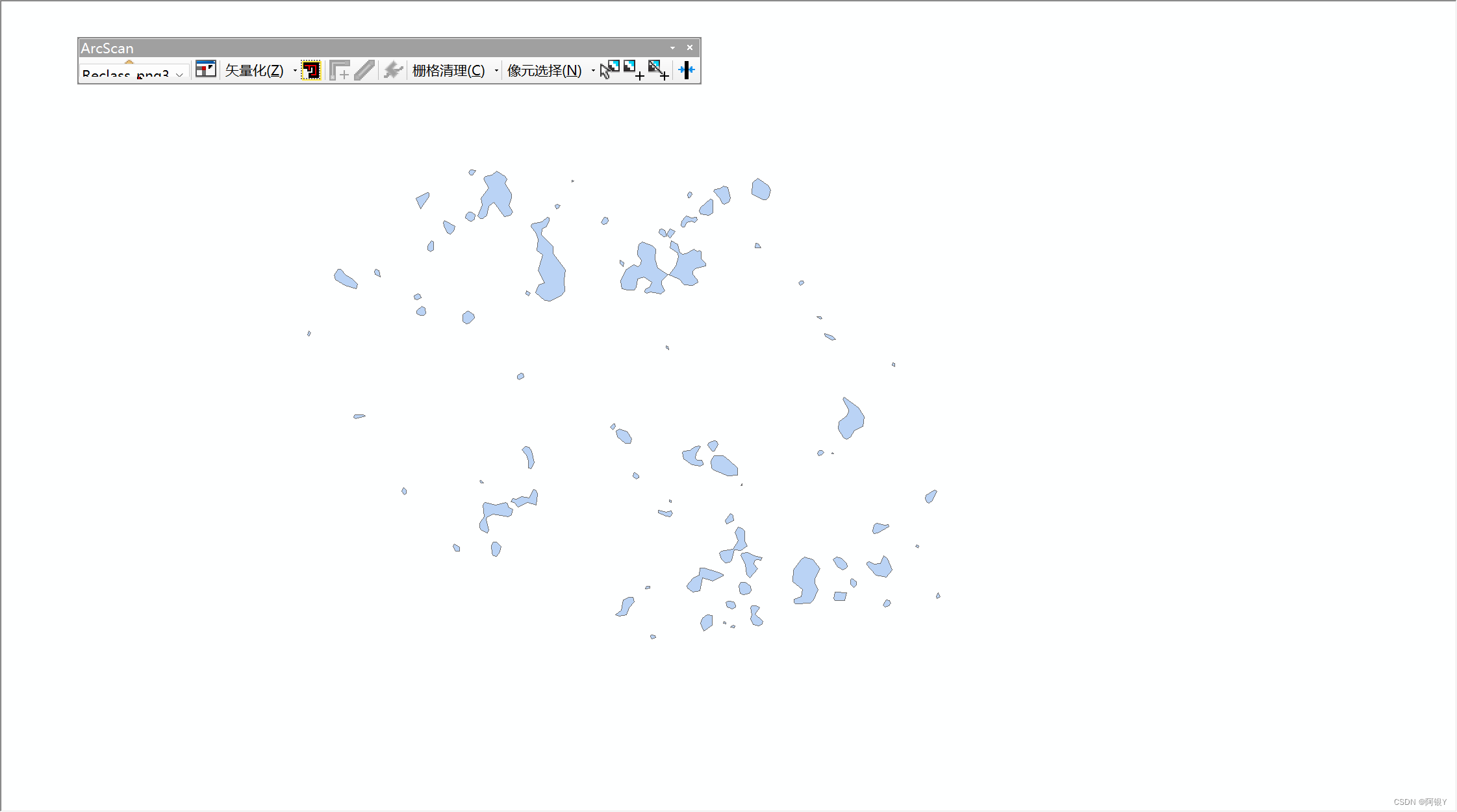

大功告成!!
