ArcGIS学习07：图片数据矢量化

标题

---

---

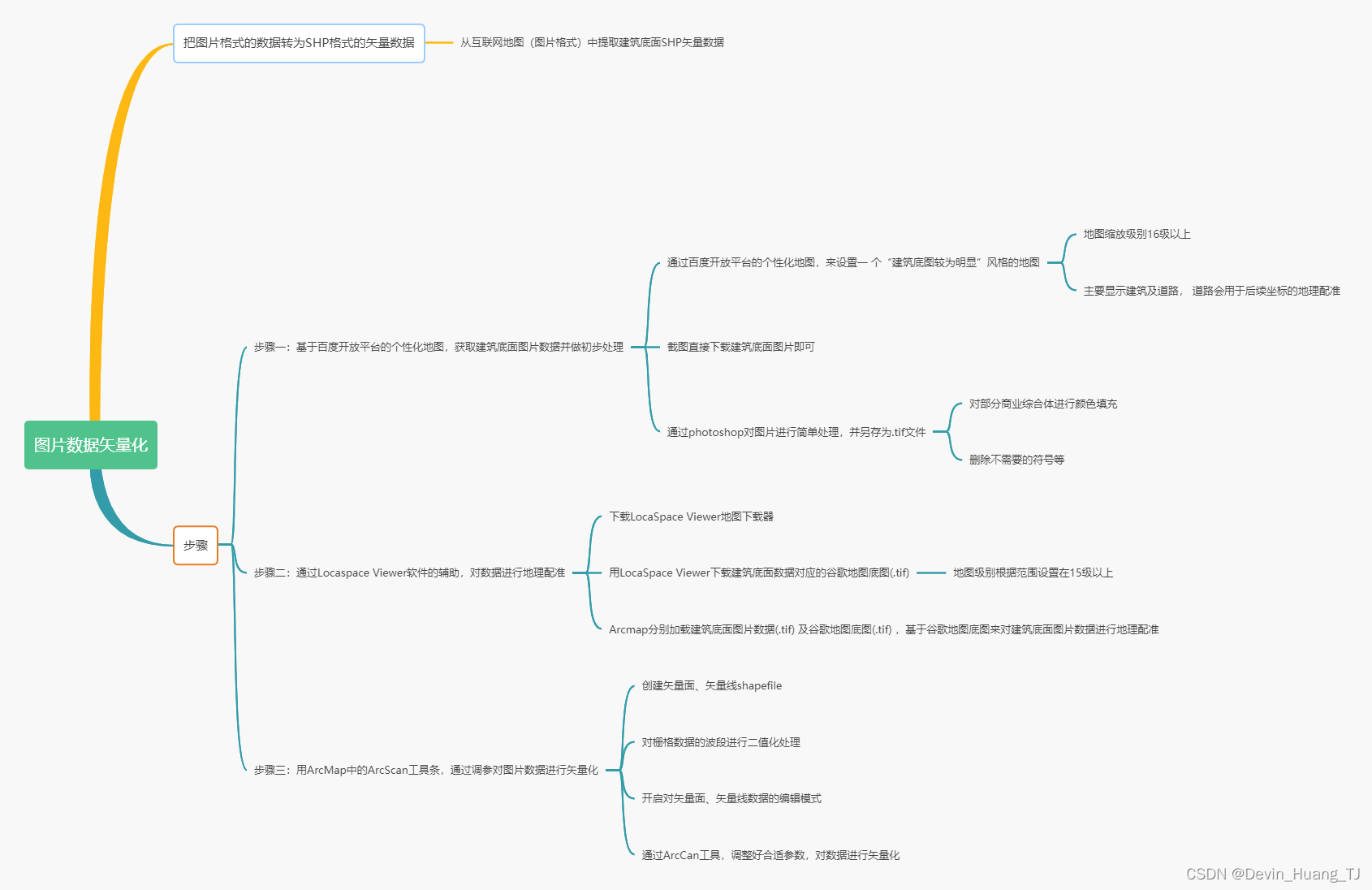

前言

本文基于立方数据院学习平台的学习，介绍图片矢量化的相关操作。图片数据矢量化能解决的问题就是把图片格式的数据转为SHP格式的矢量数据。
本文从互联网地图（图片格式）中提取建筑底面SHP矢量数据为例来进行图片数据矢量化。

---

一、获取建筑底面图片数据并做初步处理

第一步：基于百度开放平台的个性化地图，获取建筑底面图片数据并做初步处理。

1. 通过百度开放平台的个性化地图，来设置一个“建筑底图较为明显”风格的地图，传送门看这里http://lbsyun.baidu.com/apiconsole/custommap；
   这里有2个注意点:
   ①地图缩放级别16级以上
   ②主要显示建筑及道路，道路会用于后续坐标的地理配准

2. 截图直接下载建筑底面图片即可；

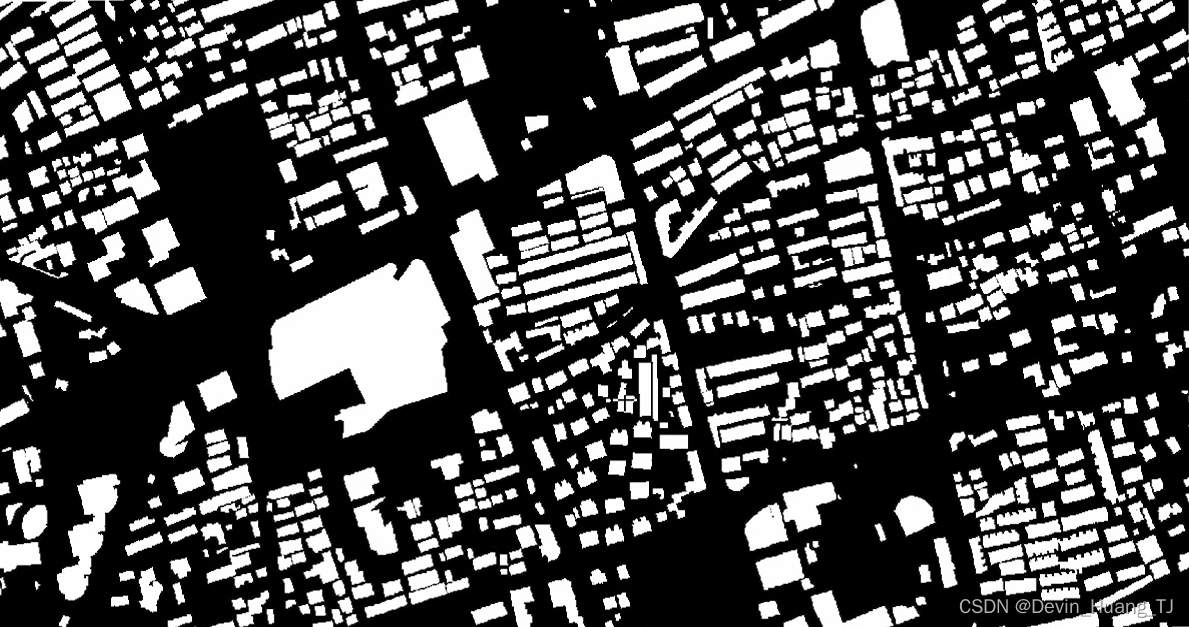

3. 通过photoshop对图片进行简单处理，并另存为.tif文件:
   ①对部分商业综合体进行颜色填充
   ②删除不需要的符号等

二、对数据进行地理配准

第二步：通过加载mapbox底图，对数据进行地理配准；

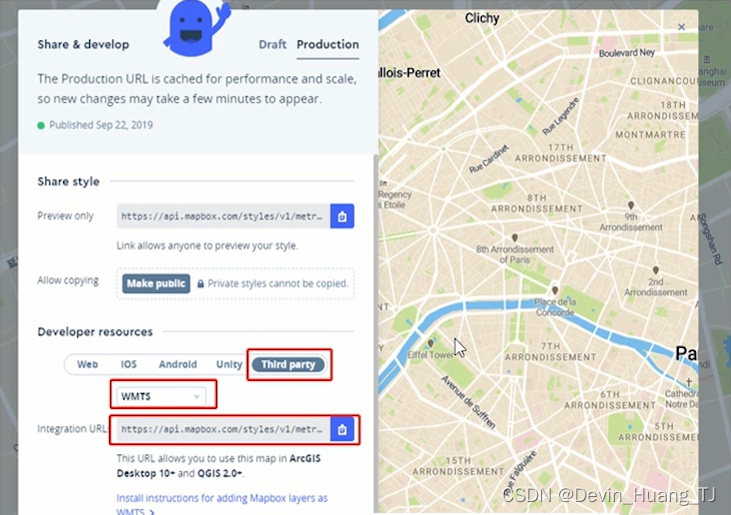

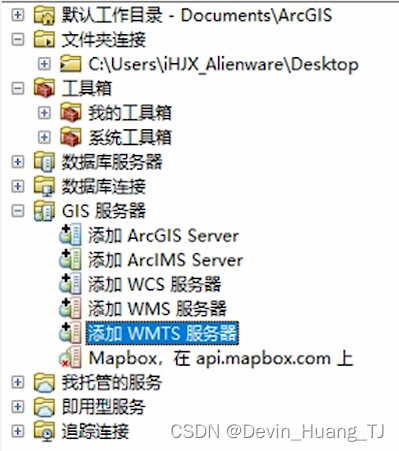

1. 注册mapbox，复制Basic底图的WMTS链接注册网址: https://www.mapbox.com/

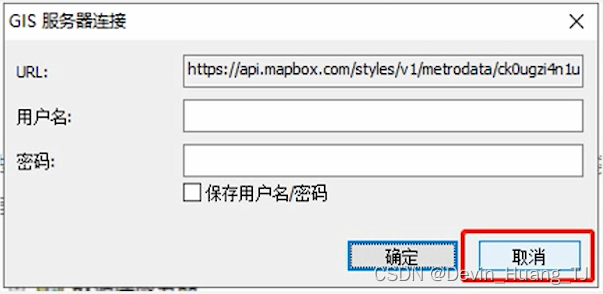

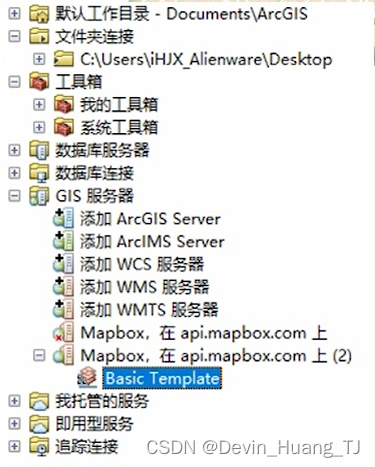

2. 用ArcGIS加载mapbox底图

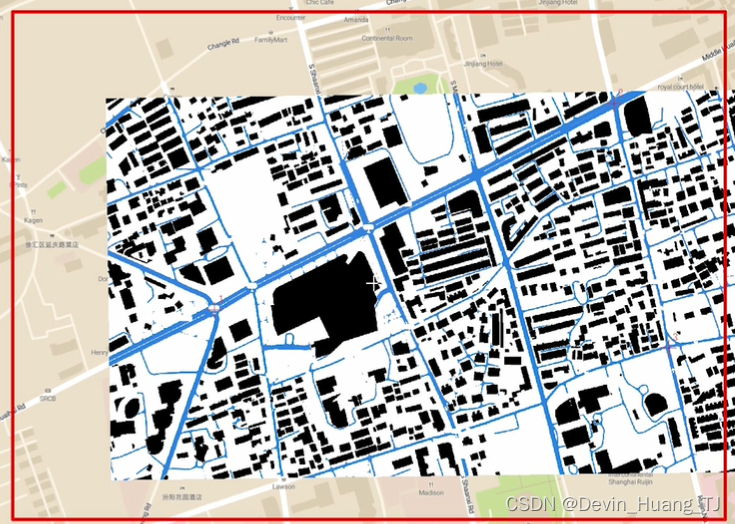

3. Arcmap加载建筑底面图片数据 (tif)，基于mapbox底图来对建筑底面图片数据进行地理配准

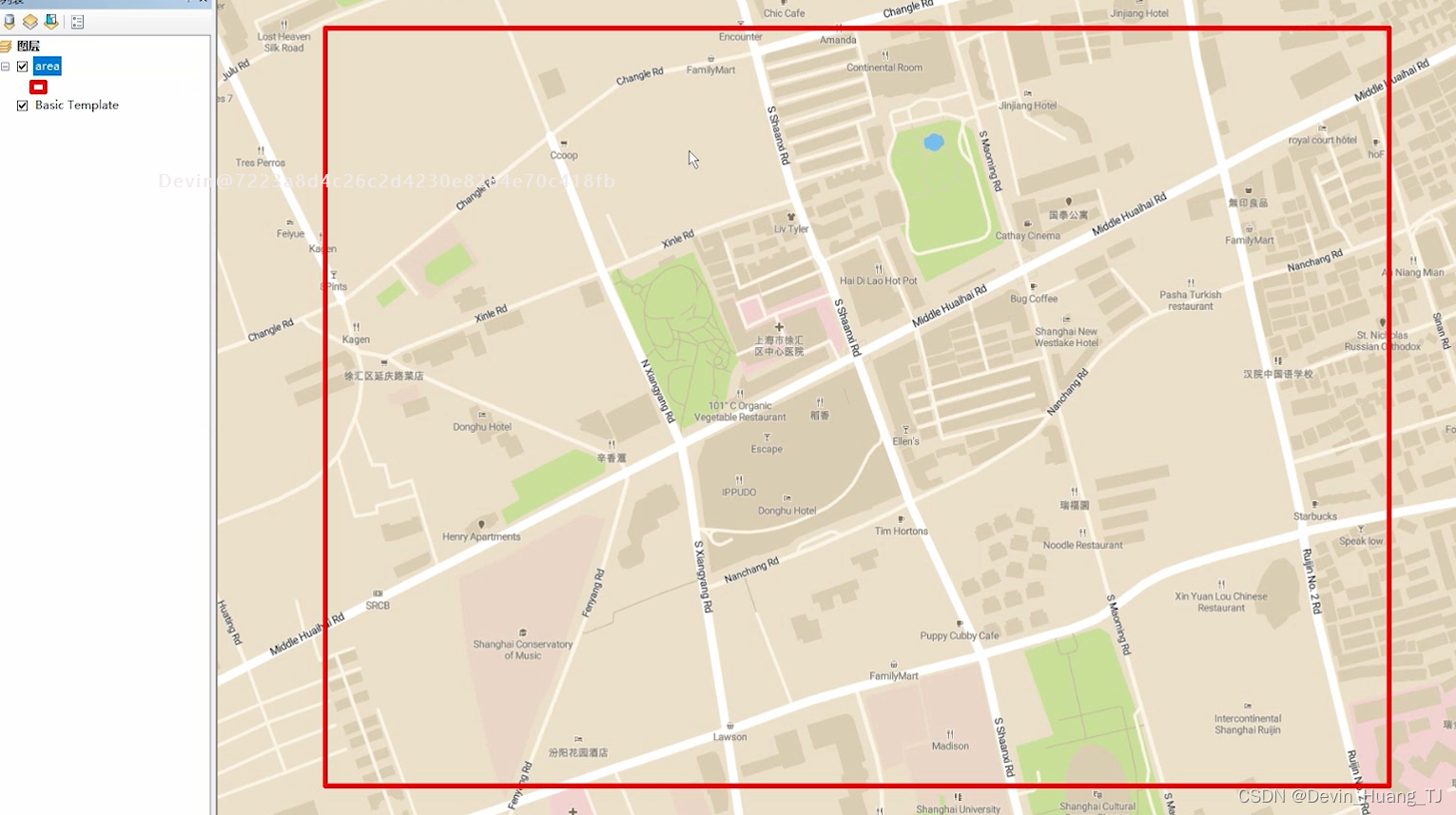

   可先画个图框，并保存为面文件，方便后续定位（缩放至图层）。

   配准后校正保存输出


三、图片数据矢量化

第三步：用ArcMap中的ArcScan工具条，通过调参对图片数据进行矢量化。
在Arcmap中的工具栏，调出ArcScan工具，选择地理配准好的栅格数据的一个波段，进行栅格数据的矢量化

1. 创建矢量面、矢量线shapefile

2. 对栅格数据的波段进行二值化处理

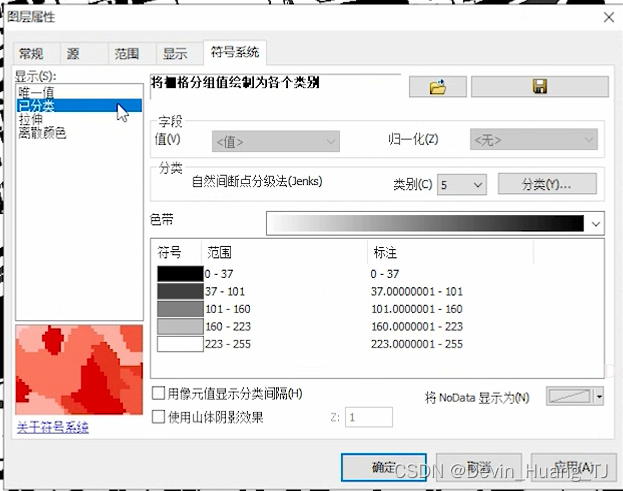

   ①加载波段一（Band_1）


   若显示“无法分类”，则计算唯一值后再进行分类。

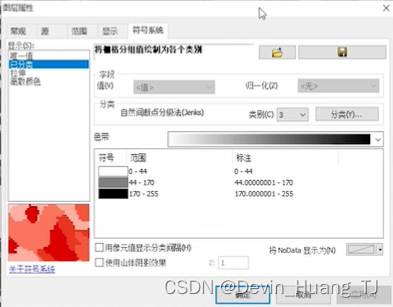

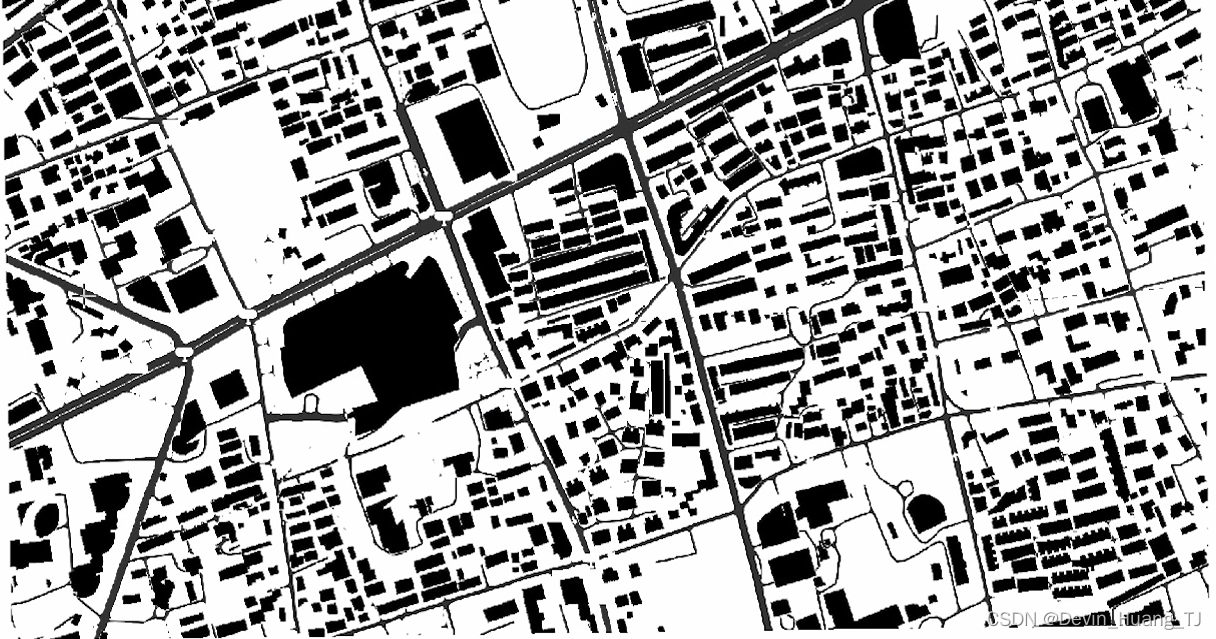

   先分成3类，黑色为底、白色为建筑、灰色为路
   分成两类，以白色波段44为中断


3. 开启对矢量面、矢量线数据的编辑模式

4. 通过ArcScan工具，调整好合适参数，对数据进行矢量化


   平滑权重越大越平滑

   生成要素

   编辑完成注意选择“停止编辑”
   进行投影变换，投影若未自动识别坐标系则自行定义

---

总结
