上传项目也是我们经常要使用的,假如你的程序丢了,或者没有即使存储的话,这是唯一的溯源方法啦,当然PLC使用的时候不会有这些问题,在使用HMI的时候并没有上传功能,所以希望大家养成随时保持的习惯,以免产生一些麻烦。

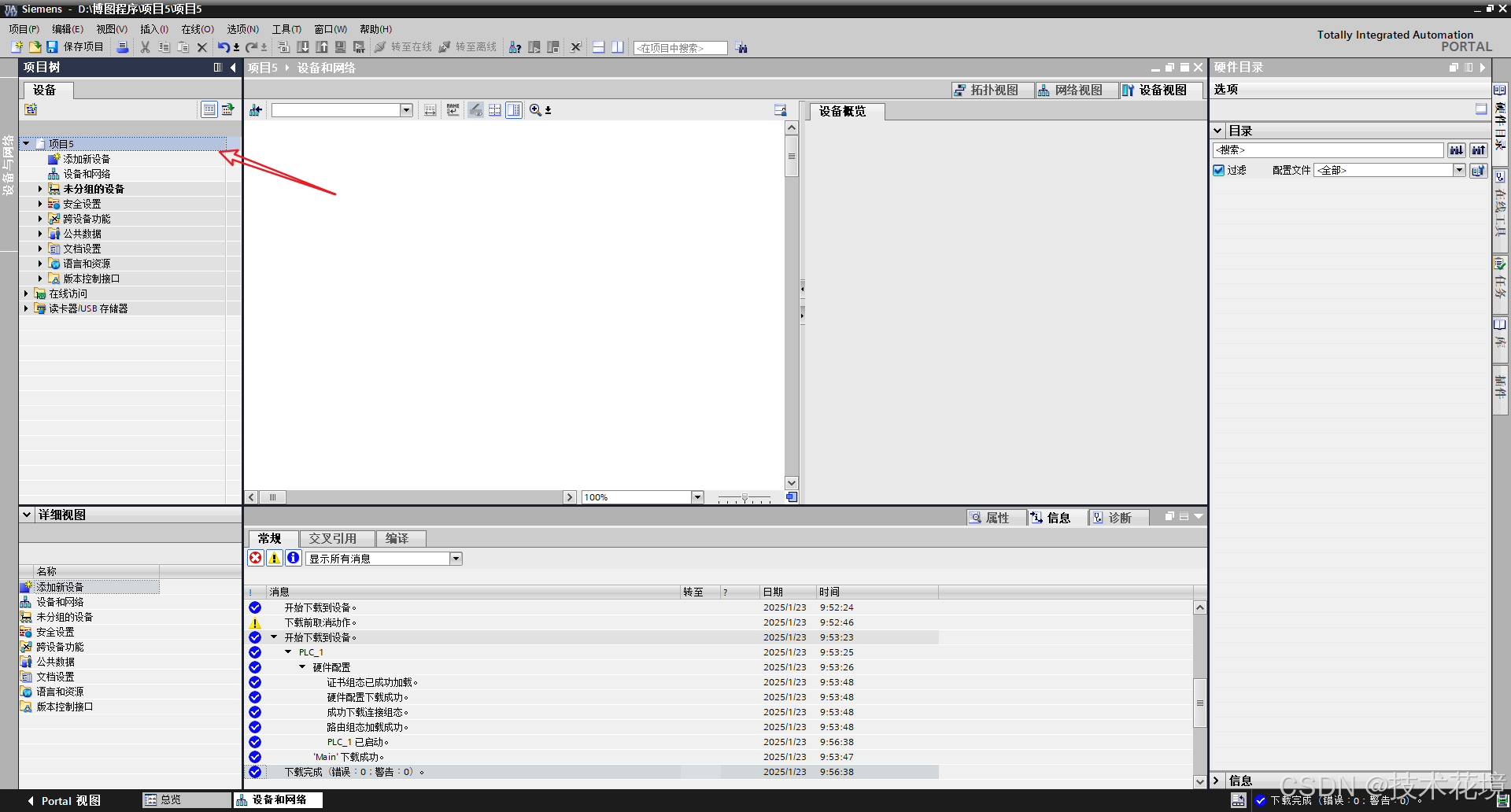

首先新建一个项目点击一下项目名字,不新建项目也可以,点击一下名字即可,没有什么特殊意义,只是为了防止点击了其他地方无法上传

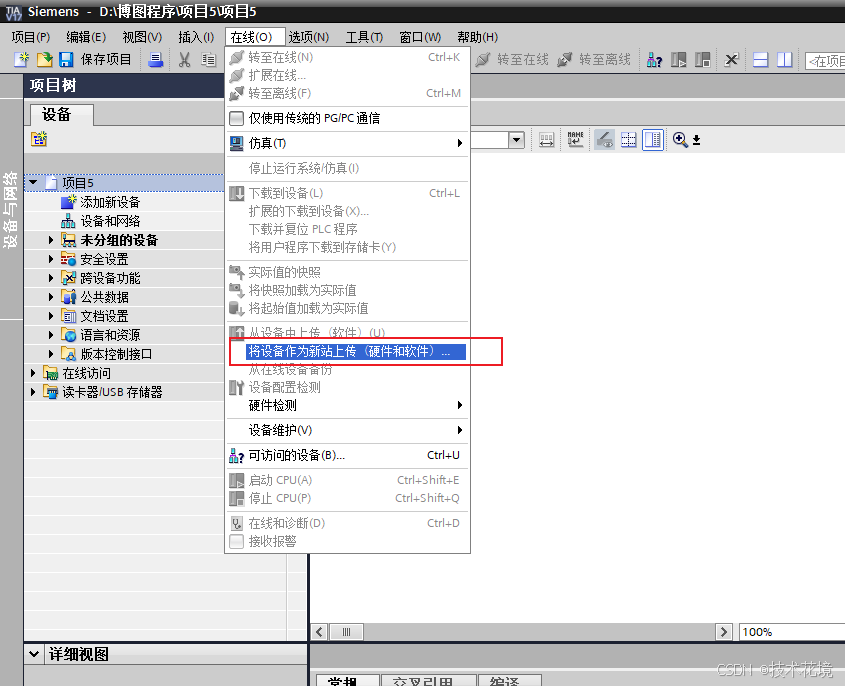

然后点击在线,找到讲设备作为新站上传

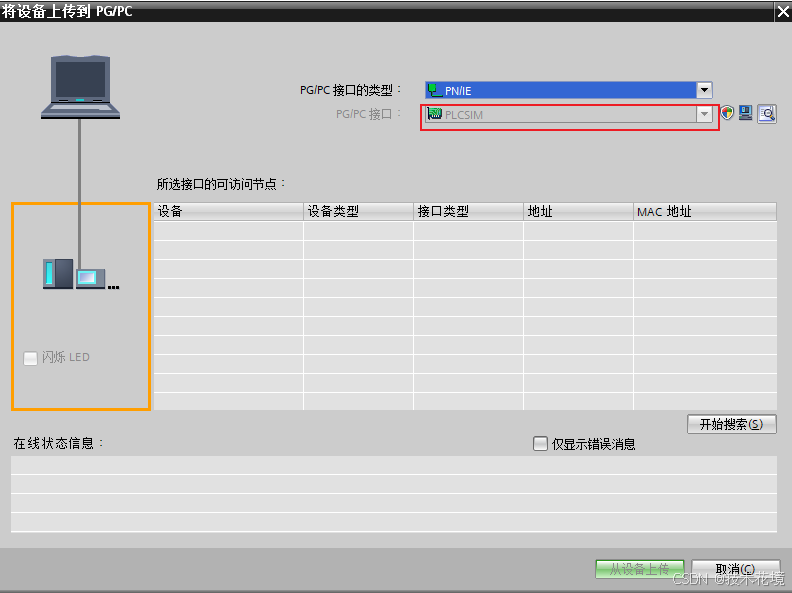

和下载的时候一样,PG/PG接口类型选择PN/IE,下一个就选择连接PLC的网卡,本文使用的是仿真,所以就是灰色的无法选择,选择完成后点击开始搜索即可

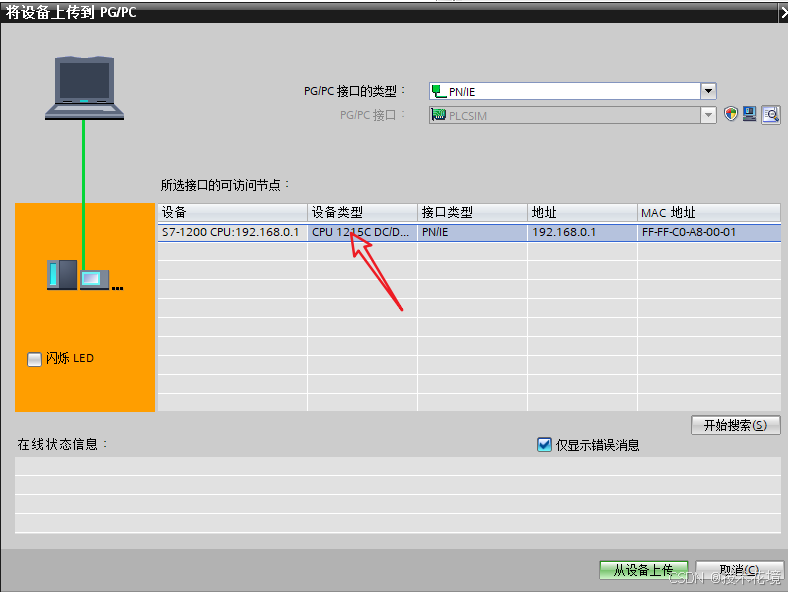

点击需要上传的PLC,点击从设备上传

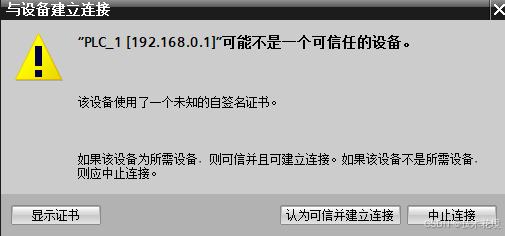

点击认为可信并建立连接

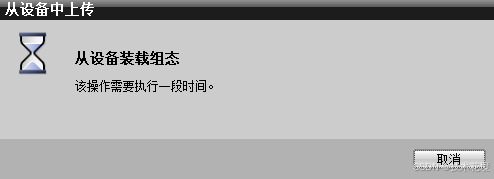

此时等待即可

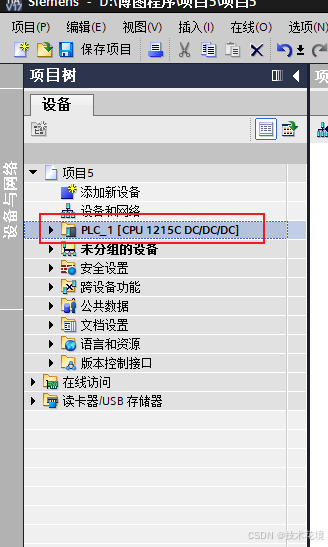

然后左侧的项目树就会出现PLC,这时里面的程序配置都会被上传上来,同时假如这个PLC有和一些GSD文件通信,部分设备也会被同时上传
至此项目的上传也结束了
