组态王KingSCADA3.53连接S7-1200PLC实战教程

最近在使用组态王KingSCADA,然后接触了3.53和信创4.0版本,然后一一来说一下应该怎么连接1200PLC的变量吧

本文呢我们说组态王KingSCADA3.53,新建项目诸如此类的我们就不说了,我们移步到重点吧

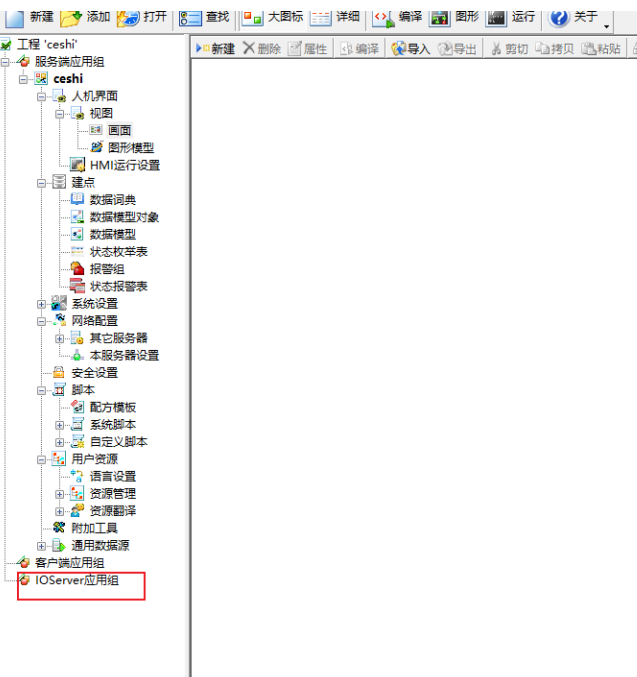

在这里呢我们选择IOserver,然后右键添加新的IOserver应用,假如有旧的可以用直接选添加现有即可

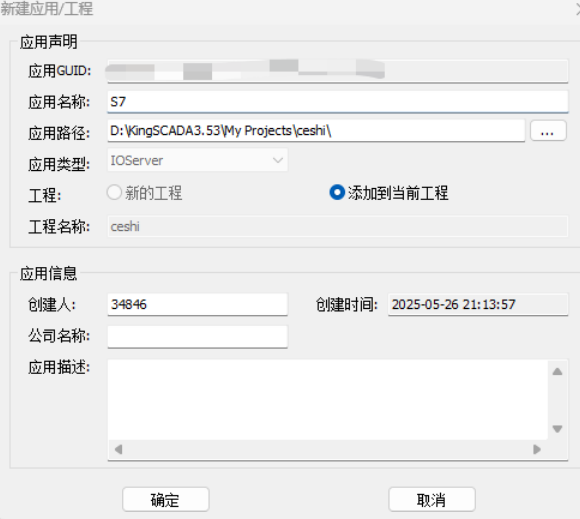

然后这里任意起一个名字即可

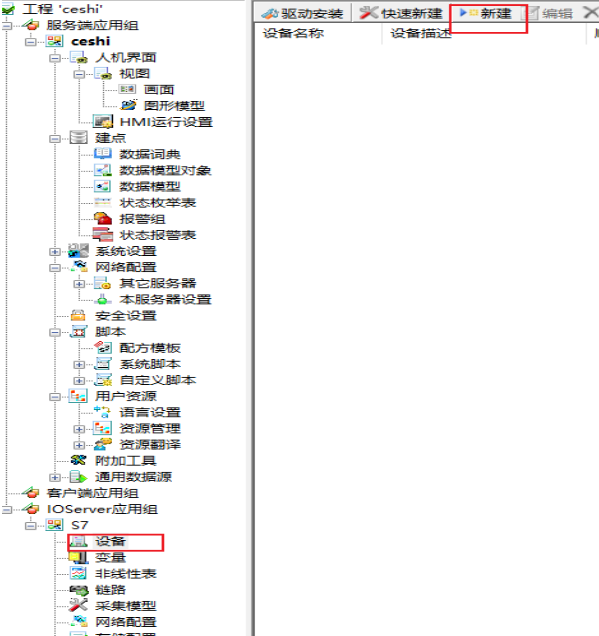

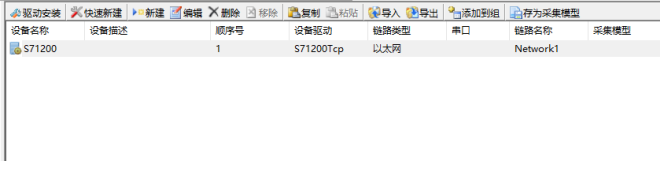

然后我们点击设备-新建,我们本文以TCP连接为例,

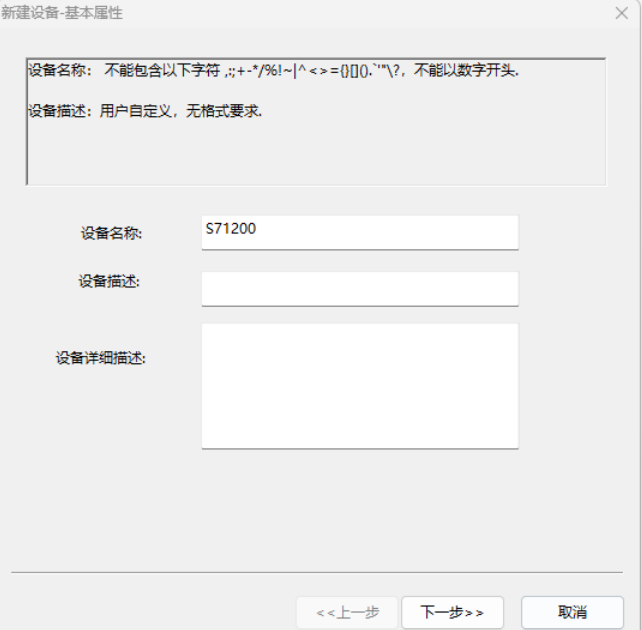

我们可以直接以S71200为名字即可,这样区分度较高

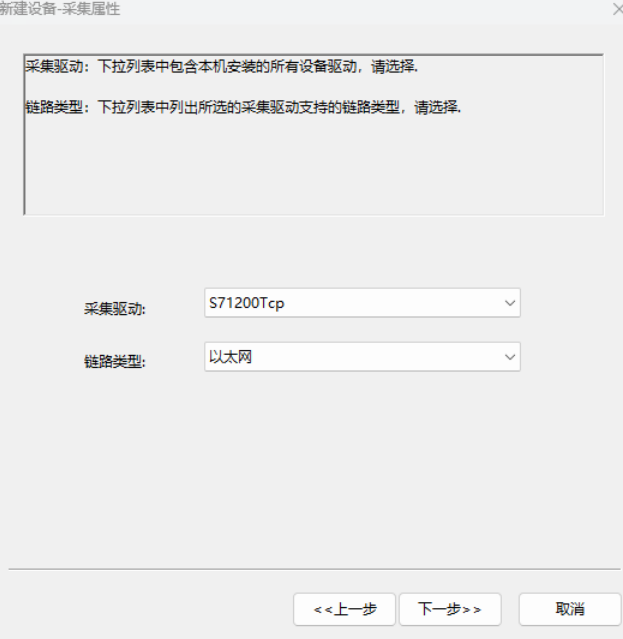

然后我们选择S71200TCP即可

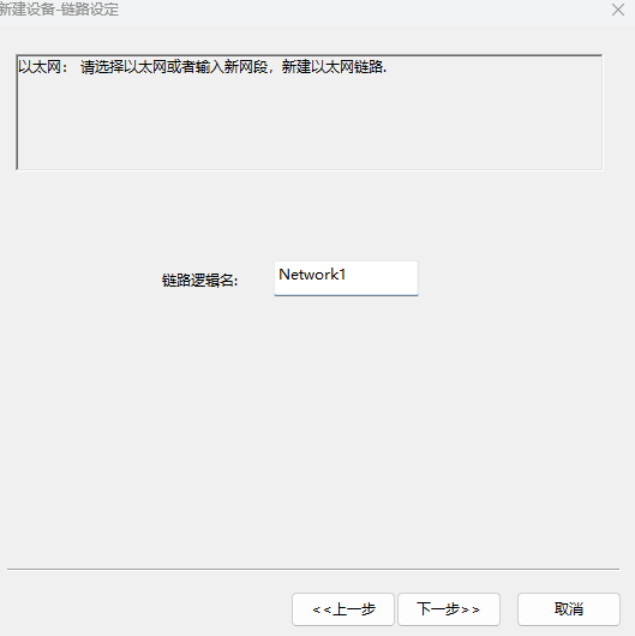

链路默认即可

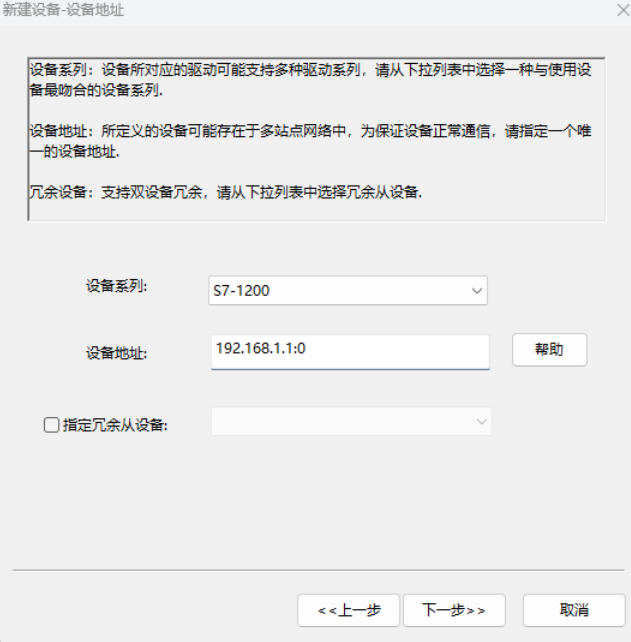

设备系列选择S7-1200系列,然后设备地址我们输入PLC的地址,然后加上:0即可

其余设置默认即可,当我们到达这个界面就成功了

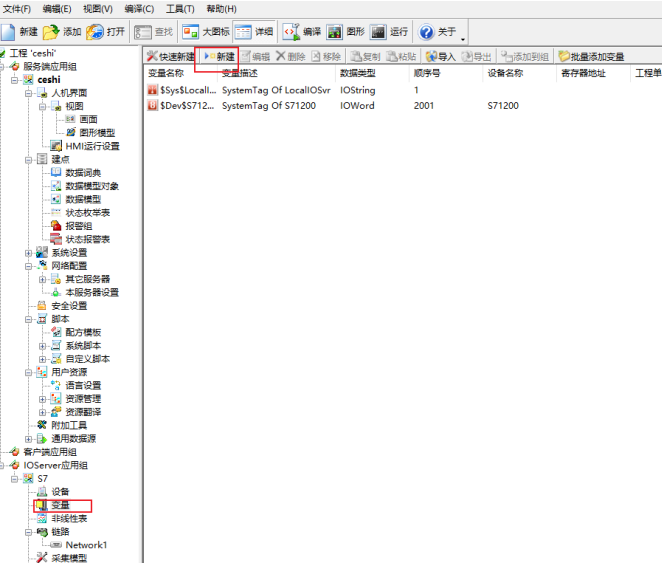

到这里我们就可以去添加变量了,我们点击变量,然后点击新建

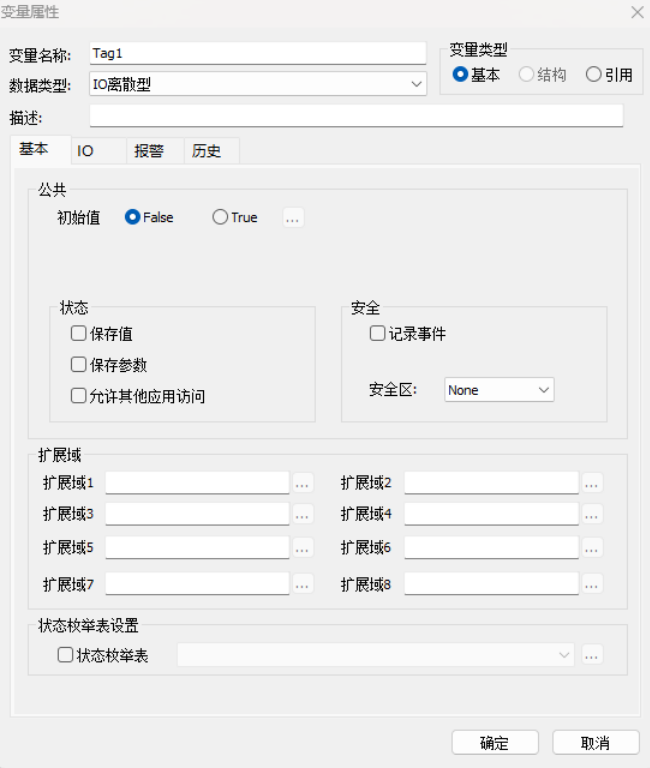

变量名可以自己起,然后变量类型就需要按照我们实际的变量类型,BOOL就是IODISC等等,后文有详细讲解

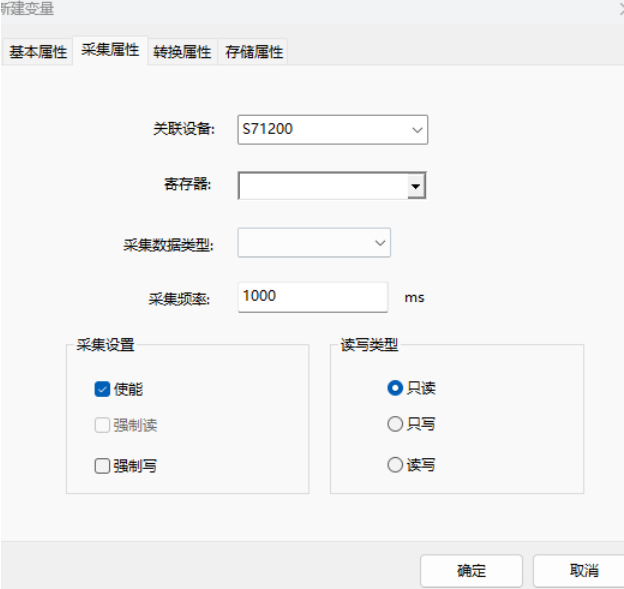

然后我们选择采集属性,关联设备选择我们刚刚新建的S71200,然后寄存器呢,就按照我们要读的去写,例如I0.0、Q0.0、M0.0、DB1.1.0、DB2.3,我们按照实际的去写,然后修改合适的采集类型即可,然后在下方的读写类型中选择我们需要的,最后点击确定

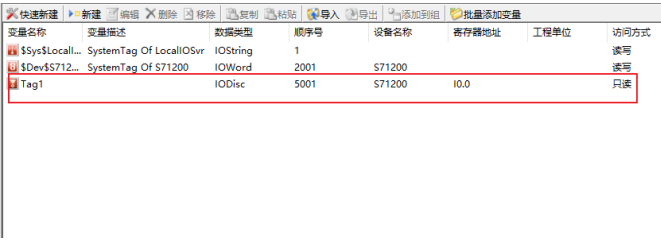

到这一步,我们的变量就添加成功了,然后剩下的变量如法炮制即可

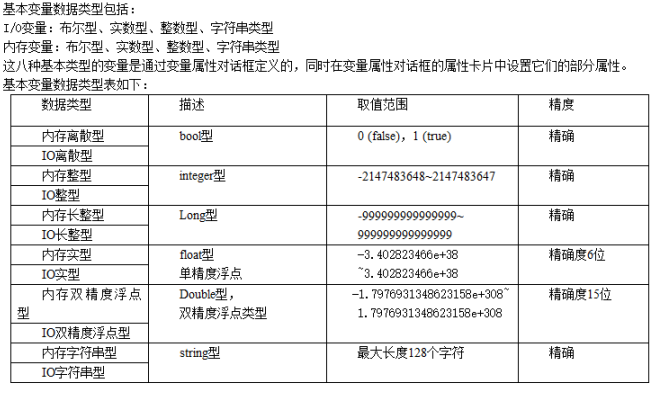

具体的变量类型,以下图为准即可

然后到这里呢,我们已经把PLC的变量读取到组态王中了,然后我们还需要一步才可以在工程中使用

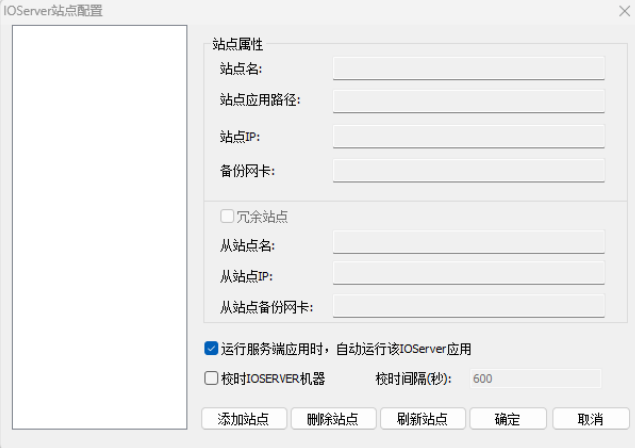

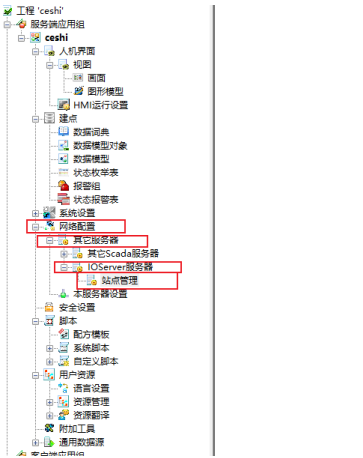

我们一步步找,网络配置-其它服务器-IOserver服务器,然后点击站点管理

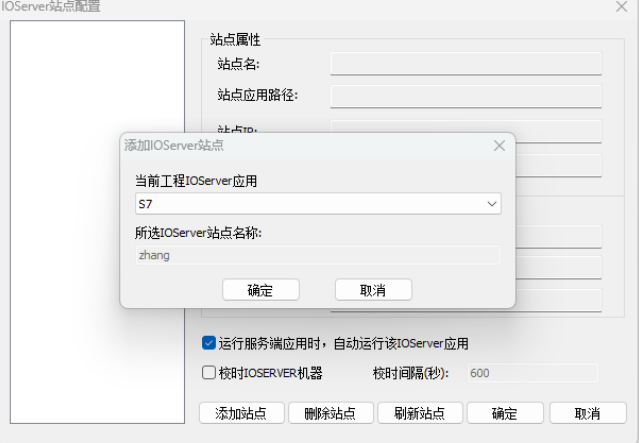

点击添加站点

打开复选框,就可以看到我们在IOserver中新建的站点,点击确定即可

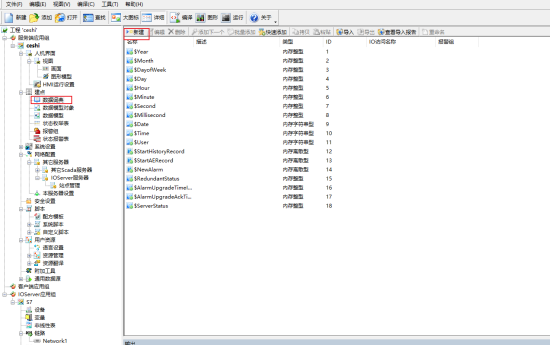

到这里,我们就可以把站点中的变量添加到工程中,双击数据词典,然后点击新建

我们在数据类型中选择与IO相关的就可以选择我们站点的变量,然后再点击下方的IO菜单

我们点击三个点,然后在打开的页面中选择用户变量即可,然后就能看到我们添加的变量啦

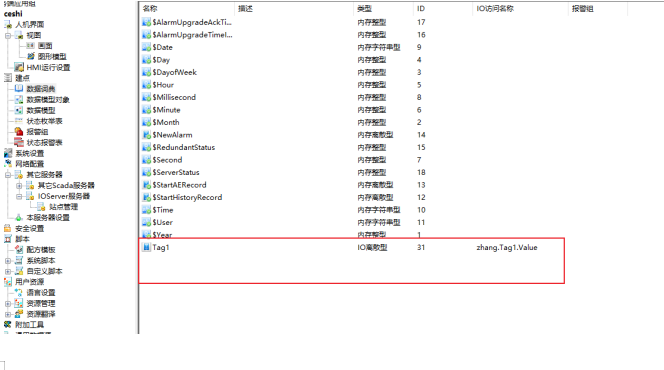

选择后点击确定,看到我们选择的变量添加到变量表中后,我们就可以去页面绘制,正常选择变量即可
