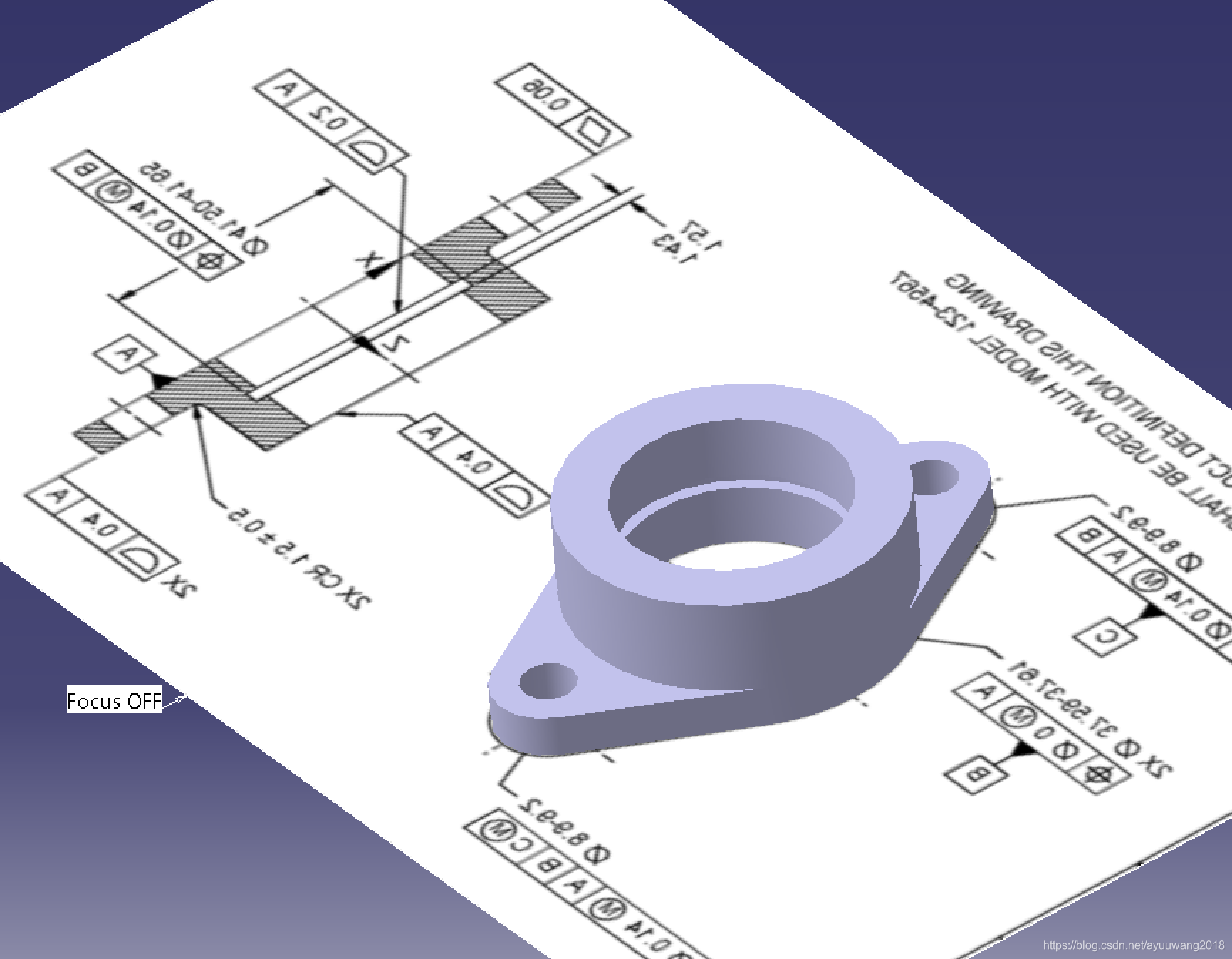

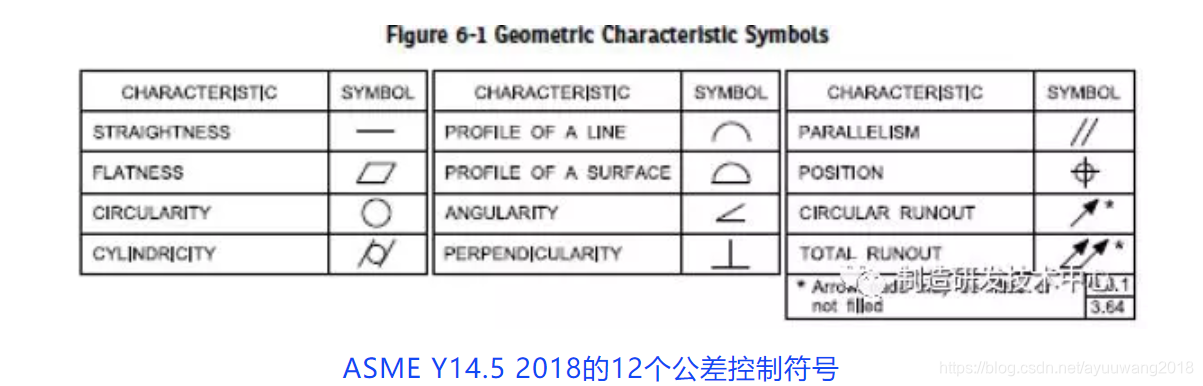

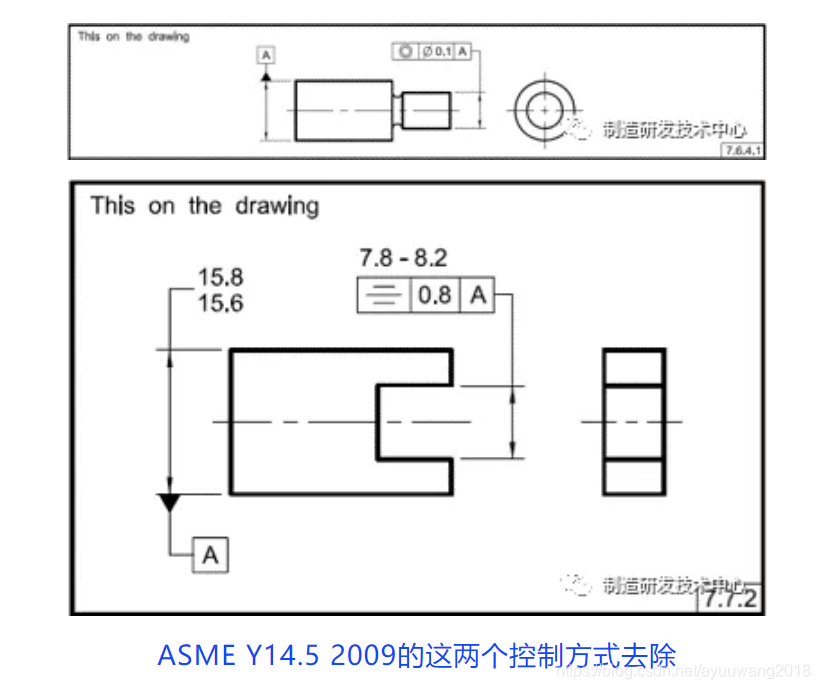

- 同心度(concentricity)和对称度(symmetry)从ASME Y 14.5 2018移除,从2009版14个公差控制方式变化到12个控制方式
对于同轴控制(coaxial)建议使用位置度、圆跳动,或面轮廓度
•三种方式的选择建议:

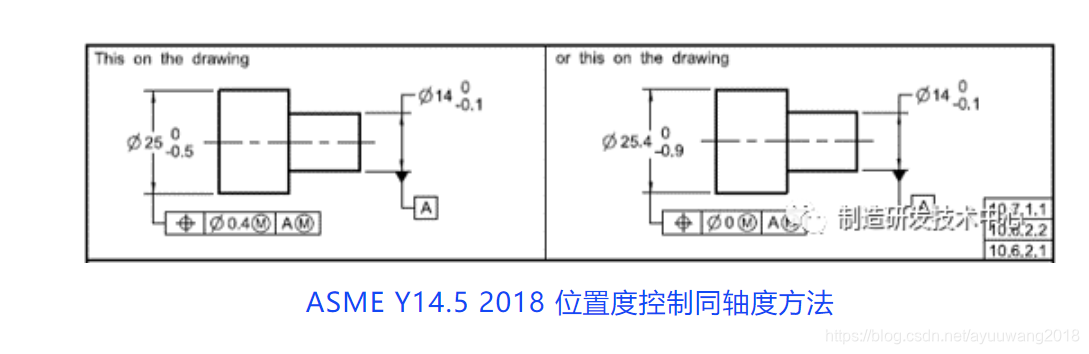

a) 当特征的轴或面必须使用RFS、MMC或LMC材料条件,建议使用位置度控制

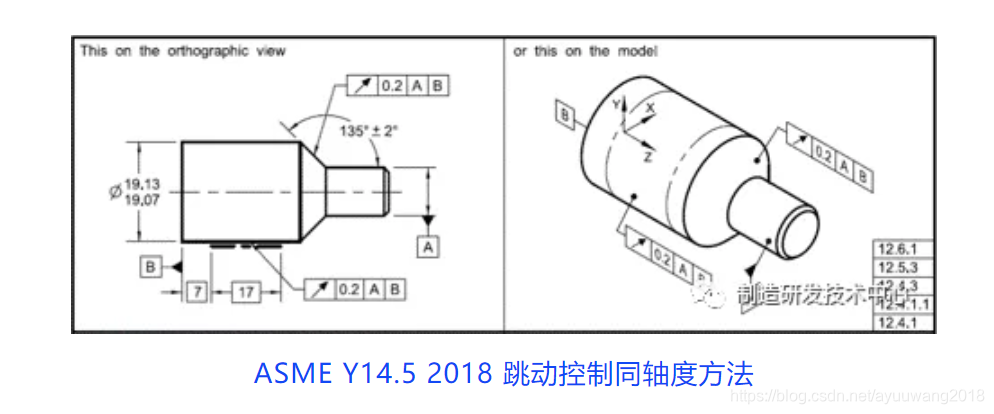

b) 当特征面必须相对于基准轴,建议使用跳动控制

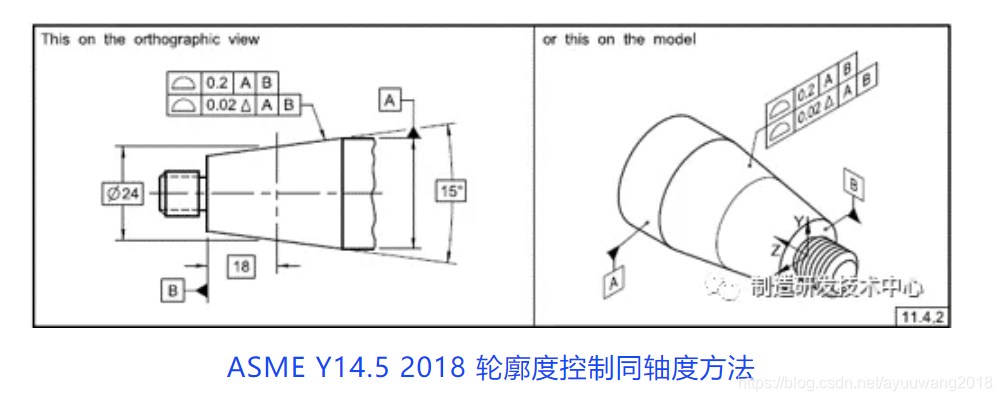

c) 当特征需要进行尺寸、形状、方向和位置的组合控制,建议使用轮廓度控制
对于对称度(symmetrical)控制建议使用位置度和轮廓度,要注意两种方式控制结果非常不同
a) 使用位置度控制对称控制,是无关AME的特征的中心面在基准中心轴线或中心面为中心的规定公差带要求范围内
2. 动态轮廓度修正符号 dynamic profile tolerance modifier
a) 默认条件下,轮廓度公差带定义了特征的真轮廓(true position)。轮廓度公差控制静态控制了特征的形状和尺寸。动态轮廓度公差控制符号 (Δ) 修正是为了修正去除了尺寸约束条件下的轮廓度公差带。所以动态修正符号的功能是独立尺寸约束原则,进行形状约束。这个目的是丰富扩展轮廓度控制的精细功能(2个功能增加到3个功能)。工程师有了更多的选择
b) 通常使用在组合公差控制框的第二行

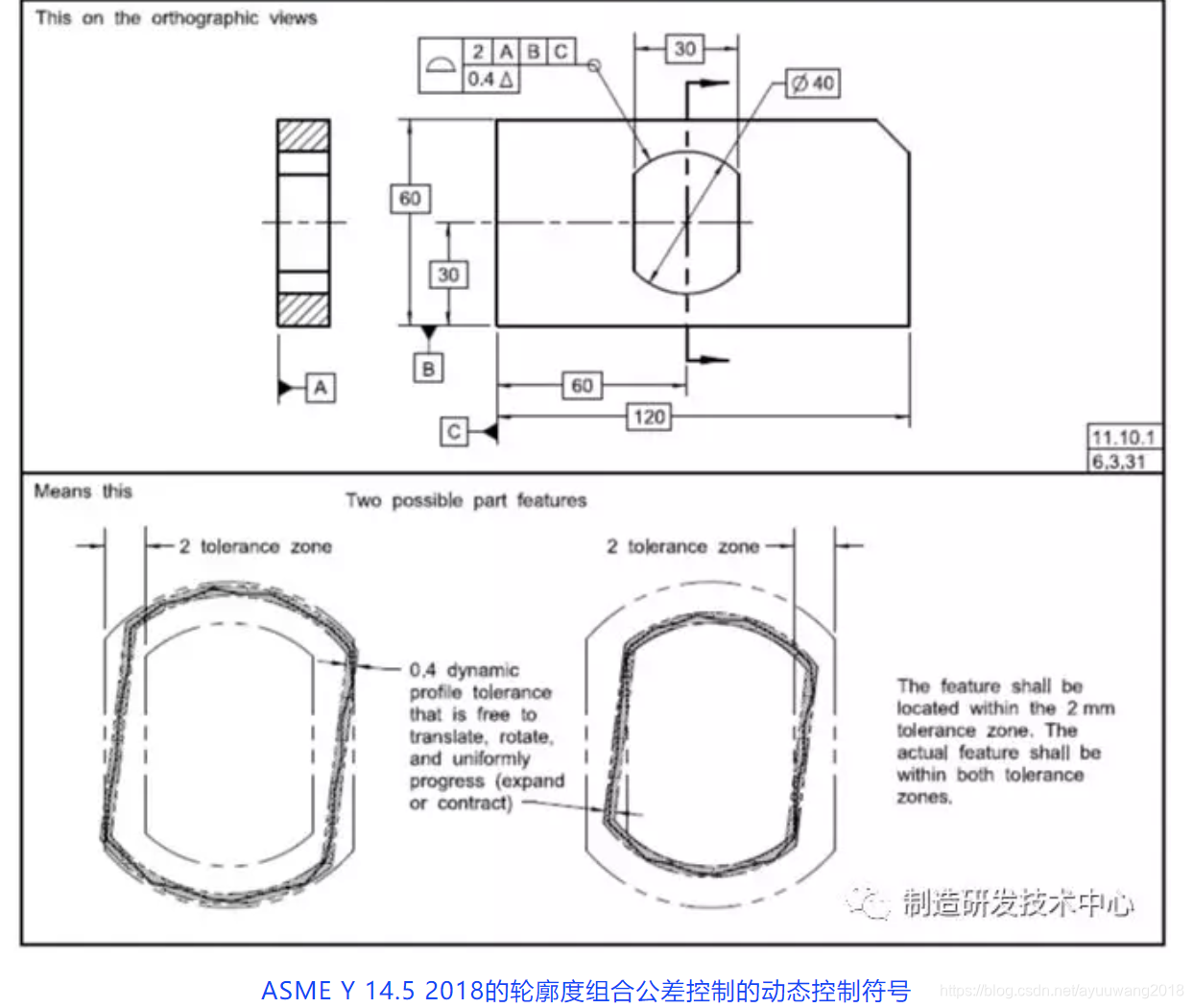

c) 图11-35解释了动态修正符号的意义,公差带宽度0.4mm不变,但是在允许在2mm宽的位置内整体缩放,平移,旋转。
d) 对比静态的轮廓度,多了一个缩放的功能
