GD&T中的轮廓度标注

GD&T中的轮廓度标注
王廷强

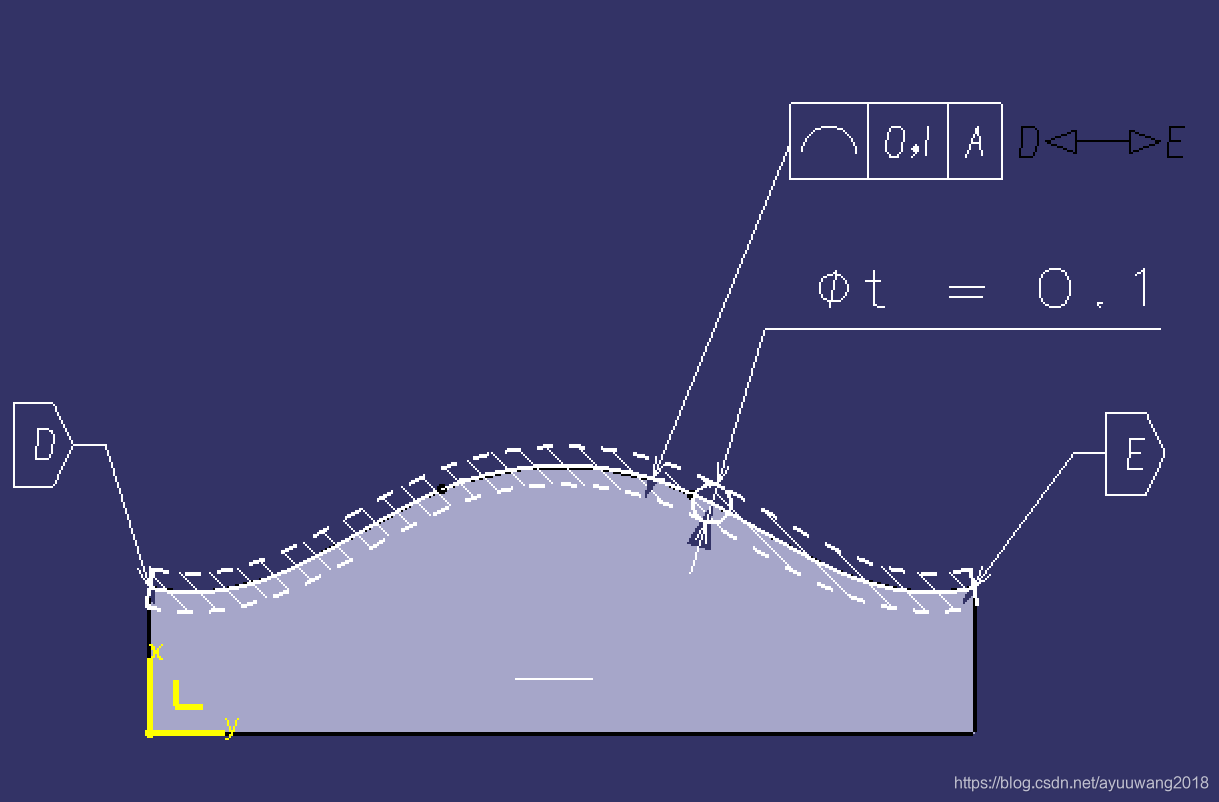

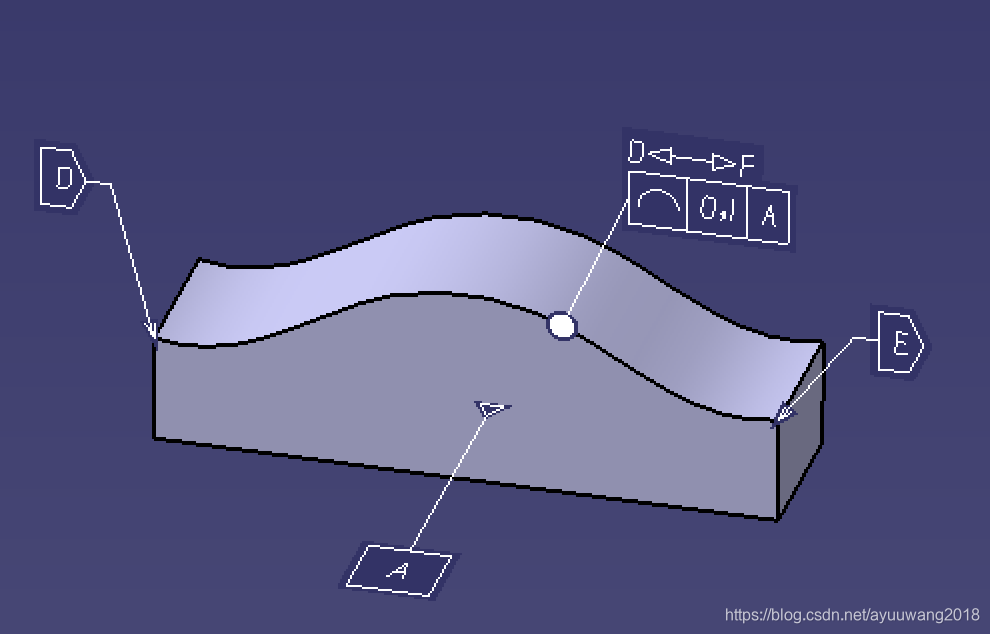

如图1所示，D到E的曲面相对于A进行线轮廓度约束。这个设计没有定义还不够充分，0.1线轮廓度的公差带大小虽然确定，但没有明确约束方向，相对于A基准有两个方向，如图2和图3。

图2. 一种视图方向的可能，平行于A基准任意相交面，公差带为宽度为t=0.1mm等距线

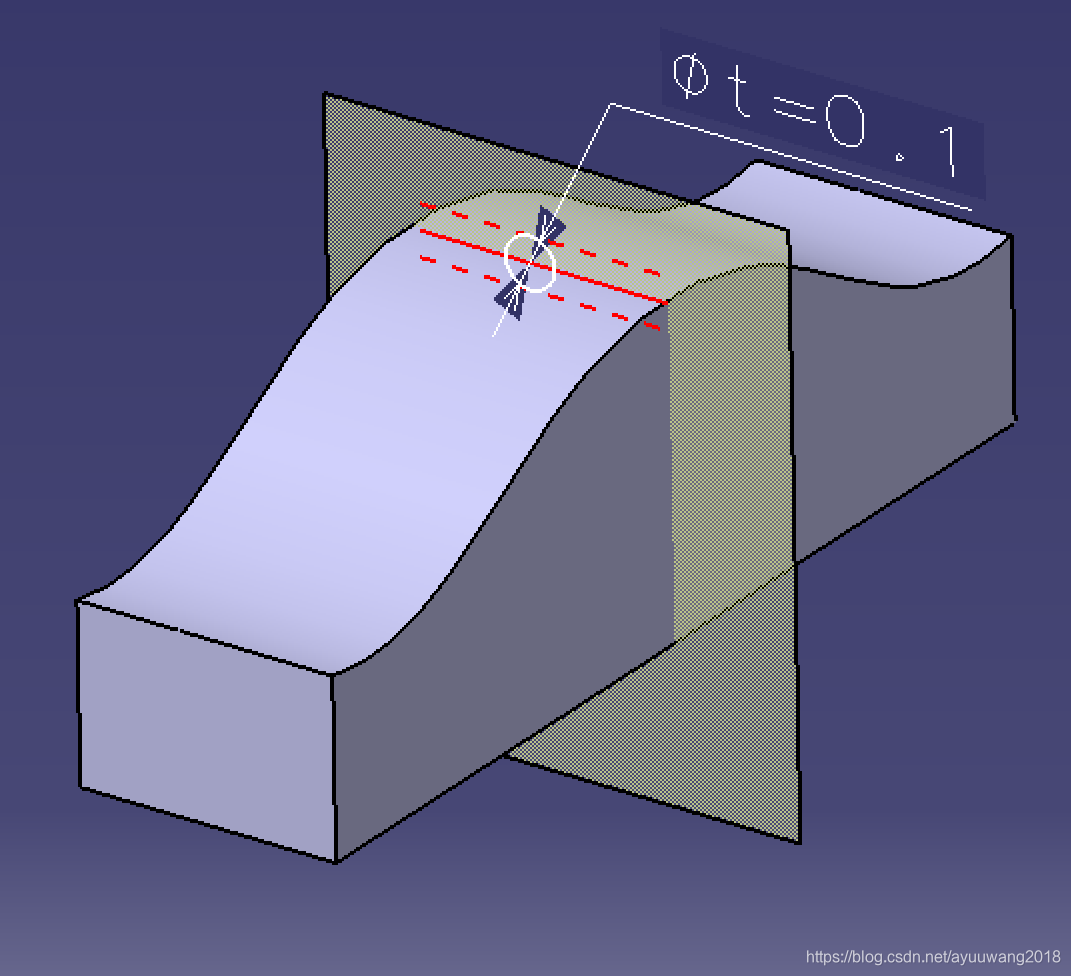

图3. 另一种可能定义的方向，垂直于A基准的任意相交面

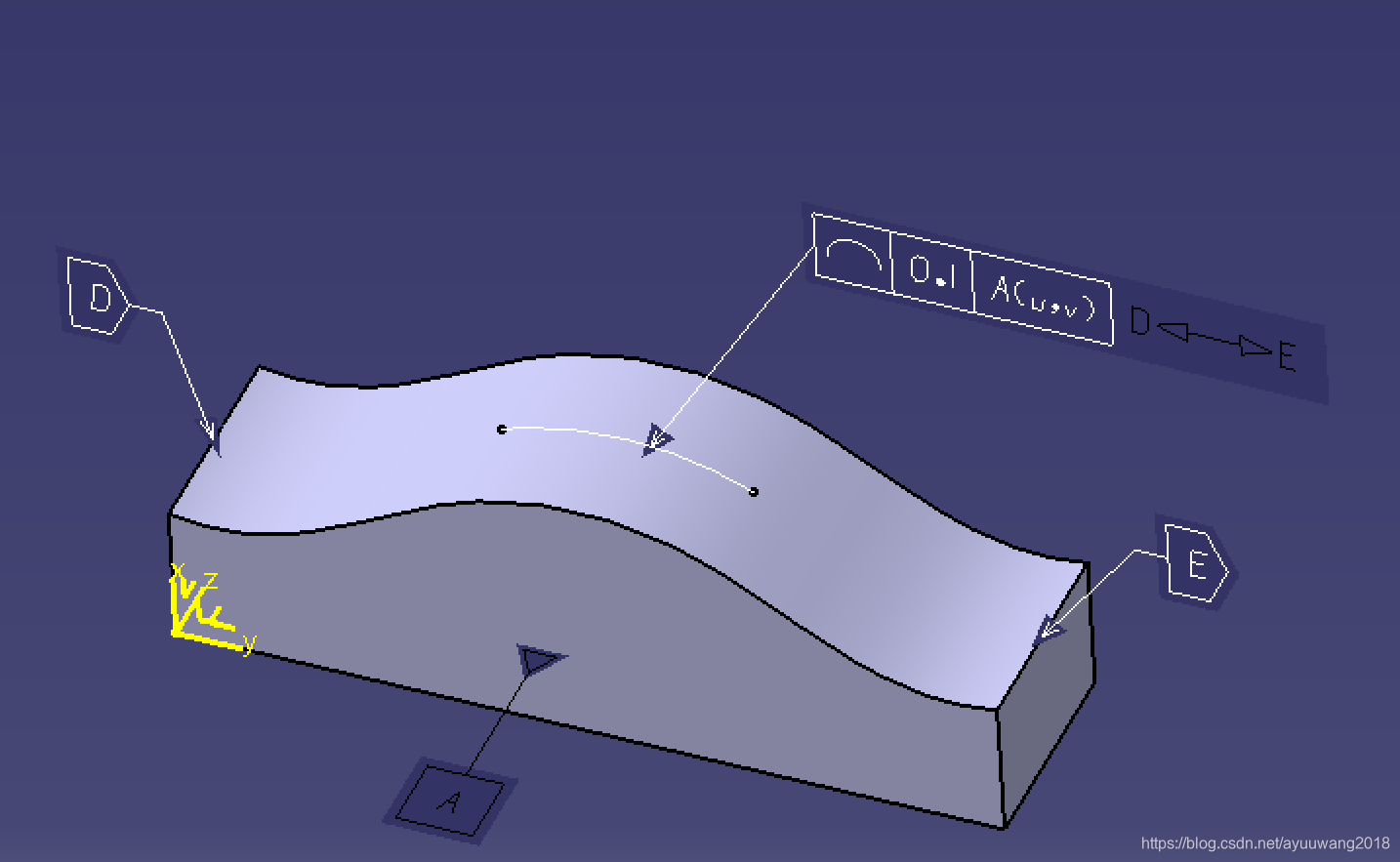

图4. ASME的充分定义方法，完成了如图5的公差带方向定义，为了充分定义图5要求的设计公差带，A基准允许自定义信息，增加u，v约束符号，约束了线轮廓度公差带在x轴和y轴方向上不能旋转，表示线轮廓度公差带平行于A基准，即平行于左下角坐标系定义的XY面定义。充分定义要求了三个必要要素，

1. 明确的坐标系参考、

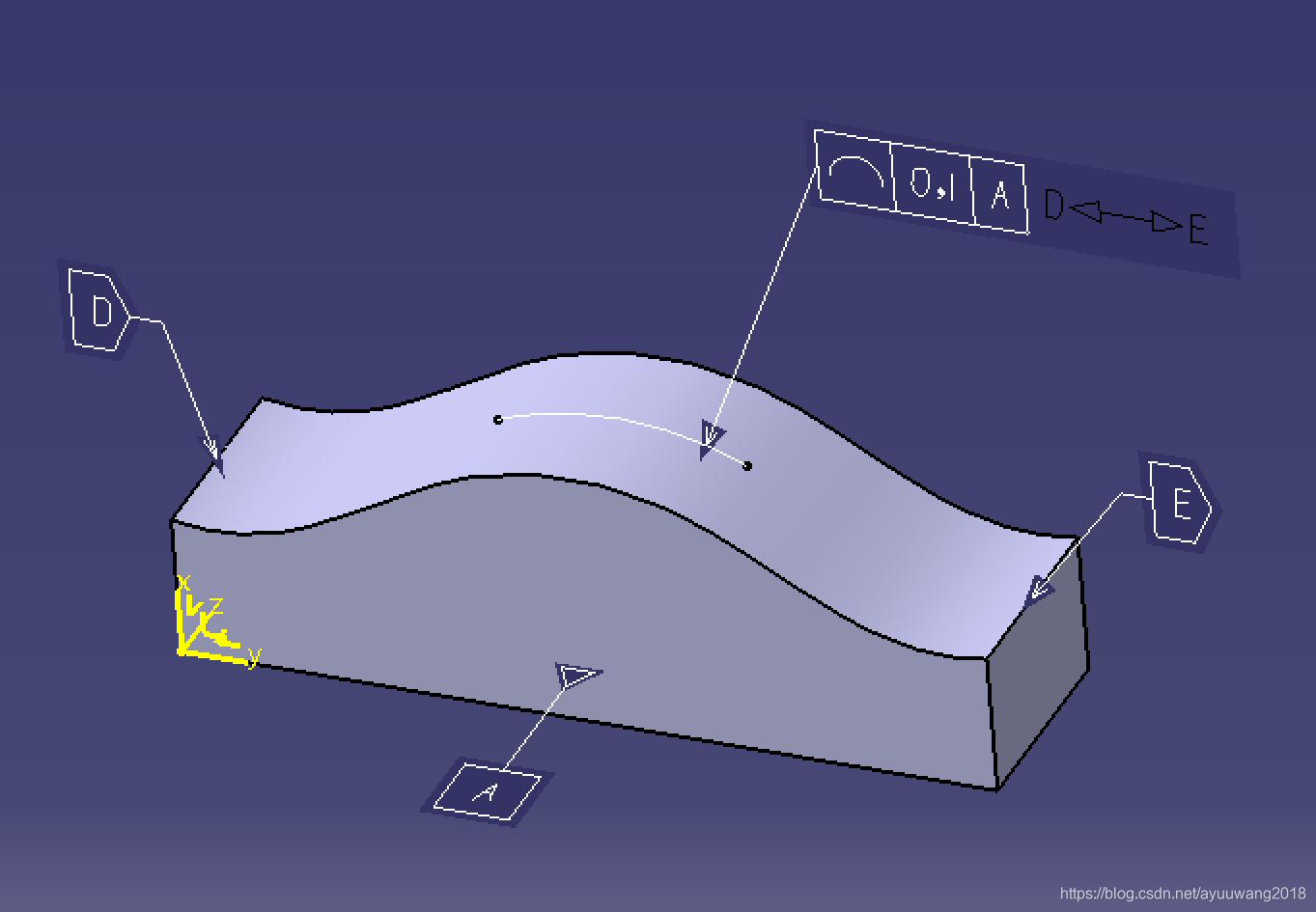

2. 数模上要求参考线标识公差带方向，

3. 公差控制框中的基准需要有自定义的约束信息。

图5. 公差带的图解

思考

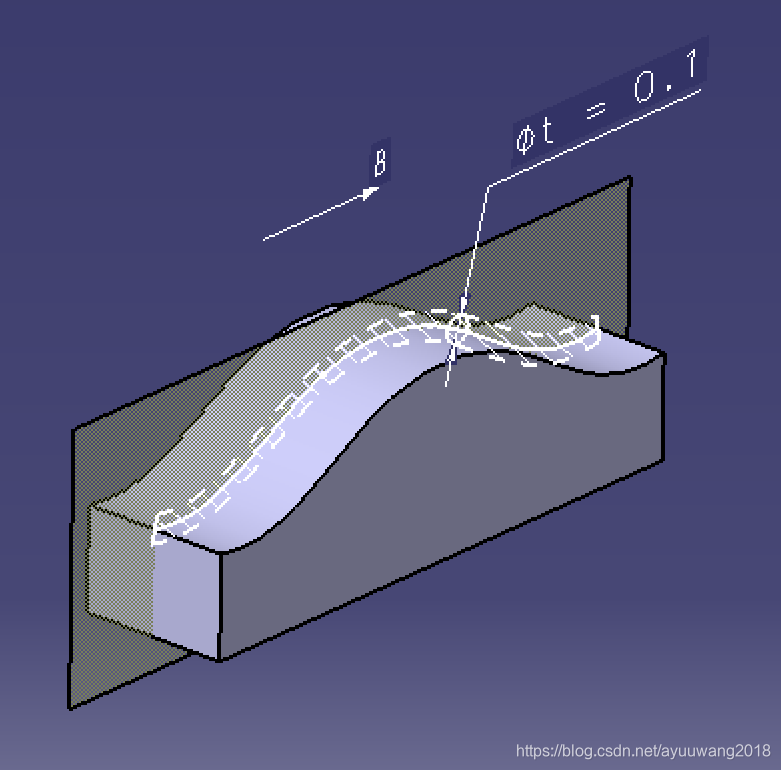

图6增加了基准B（w），如何解释这个设计的公差带？
