asme标准最新版本_ASME和ISO几何尺寸公差标准差异

几何尺寸公差(GD&T，Geometric Dimensioning and Tolerancing)是一种用符号来表达零部件几何尺寸与公差的方法，是一种用来描述零件的尺寸、形状、方位和定位策略等特征的精确的数学语言，也是一种关于设计和标注零件的设计思路。不同企业使用不同的GD&T标准。GD&T设计贯穿零部件设计、制造、检测全过程，它不仅会直接影响零部件的设计和制造质量，同时也对产品的开发周期和成本有着重要影响。为了满足零件设计制造质量和装配精度要求，保证零部件的互换性和制造经济性，使用GD&T语言表达设计要求拥有比传统正负公差表达具有测量原点鲜明、累积公差最小化、提高信息交流、改善产品设计、在满足装配要求的前提下放宽生产公差、降低制造成本等优点。

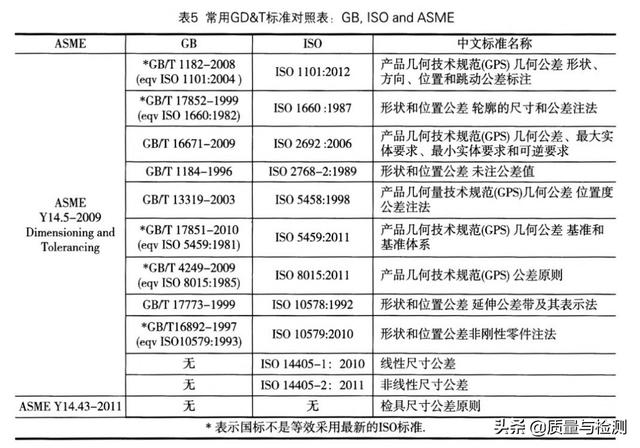

零件公差产生于十九世纪后期，初衷是为了保证零件的互换性，初期只有尺寸正负公差，给定公差一般都比较大。随着产品性能要求的不断提高，产品公差逐步缩小，从而导致产品的可装配性逐渐成了问题，随后泰勒先生提出了装配功能要求的“泰勒原则"，即ASME公差标准中的包容原则2，它有效地解决了零件的大小和形状的关系，从而保证了产品的可装配性。直到二战期间，零件的制造逐渐分包给供应商，设计部门和制造部门越来越远，设计与制造部门之间的随时交流就不太可能，另外一方面产品公差越来越小，零件的可装配性和互换性问题越来越突出。因此定义几何公差的几何语言标准应运而生，随着这些标准的发展，演化及合并，到今天世界上的几何尺寸公差标准有两大标准：ASME Y14.5和ISO标准。ASME Y14.5是美国国家标准，ISO是国际标准。美国国标用一个标准来规定几何尺寸公差，即ASME Y14.5，该标准最新版本是ASME Y14.5-2018，而在ISO标准体系中几何尺寸公差分布在不同的标准委员会，几何尺寸公差标准是一个标准簇，包含的标准如表1所示。

两种标准差异

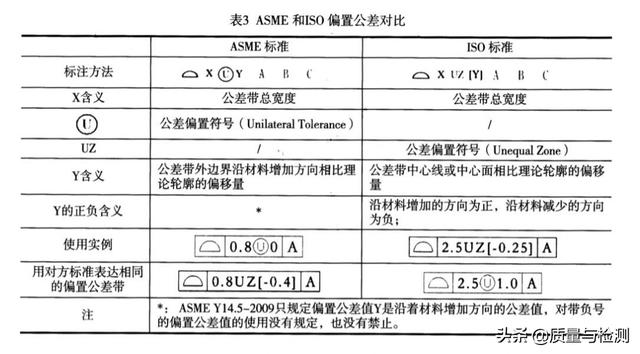

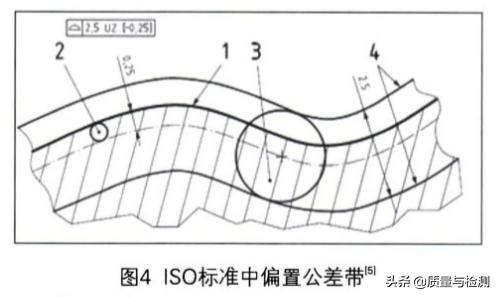

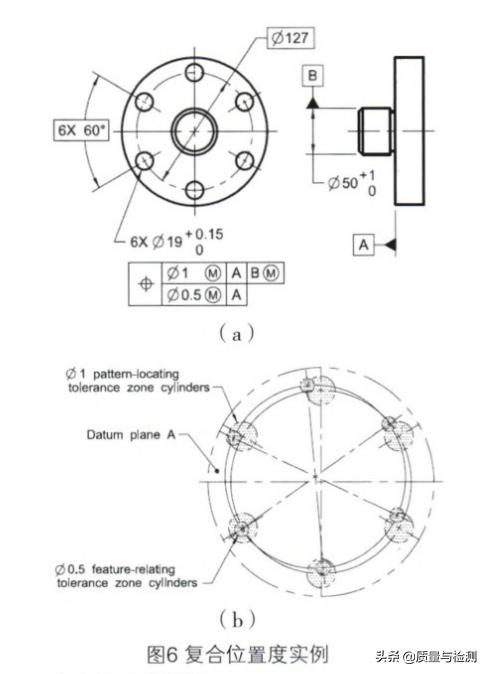

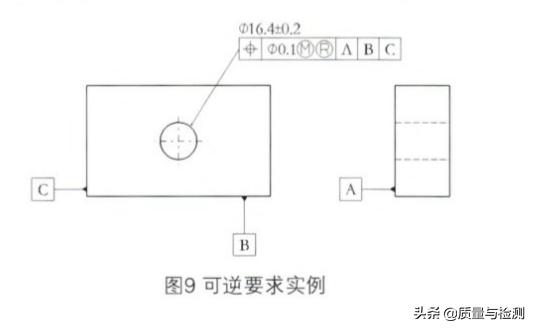

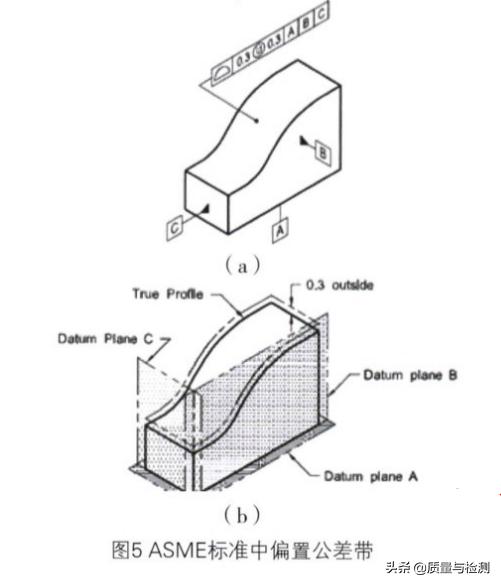

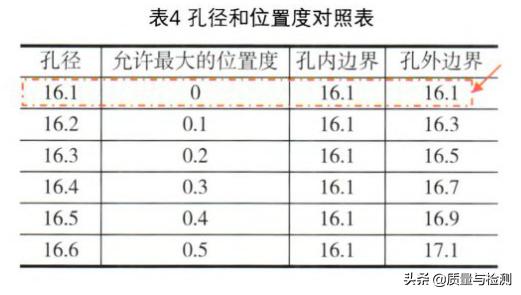

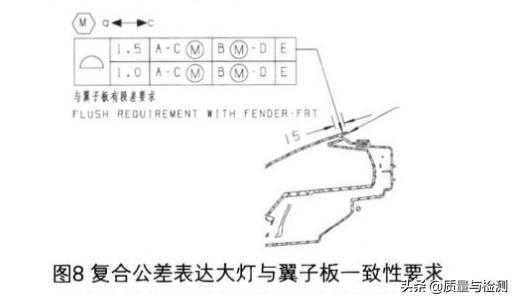

两标准都是为了解决零件的互换性和可装配性问题。Krulikowski，Alex对比两个标准内容发现两个标准大约80%~90%的内容重叠"。在剩下有差异的地方，本文重点选取包容原则和独立原则、偏置公差、复合公差和可逆要求等规则一一作对比。

包容原则与独立原则

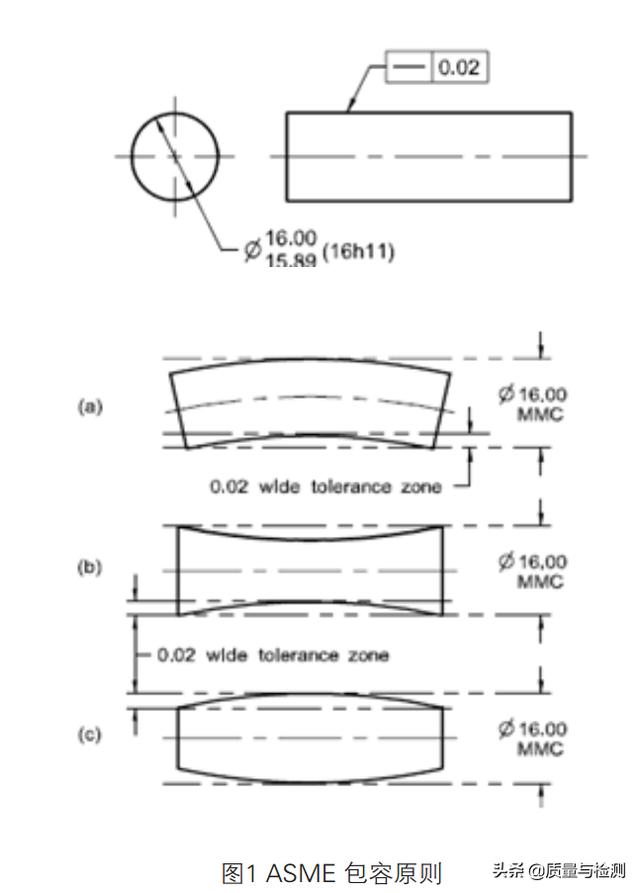

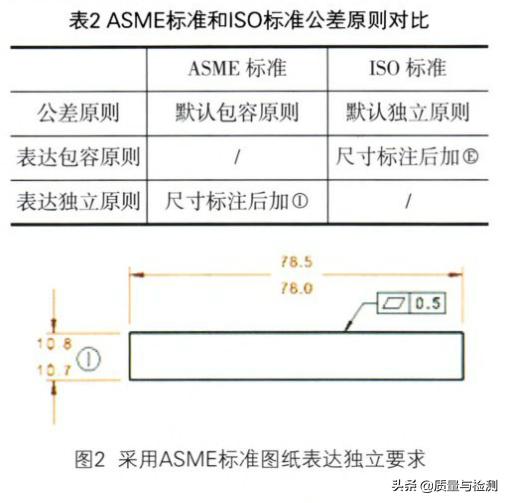

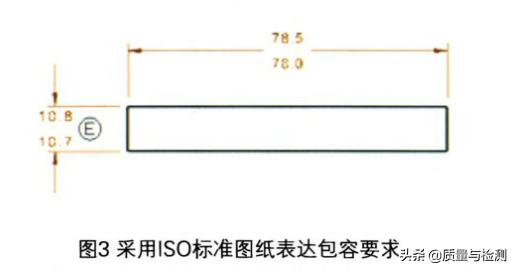

独立原则和包容原则描述的是尺寸公差和形状公差之间的关系。对于包容原则(Envelop P
