【solidworks】画一个风扇

介绍用以下两种方法画一个风扇。

得到的两种风扇的差别在于，扇叶是否等宽。

对于数值模拟使用的风扇模型，简化模型可以便于计算的进行，使用的是第二种画法构型。



1 . 叶片非等宽

①草图--前视基准面

a. 如下草图，注意要画出基准线；

b. 样条曲线：如图连接

c.添加草图圆角；规格R4，R2

d.完成草图，退出草图。

②特征

a.旋转凸台，绕基准线360度旋转。

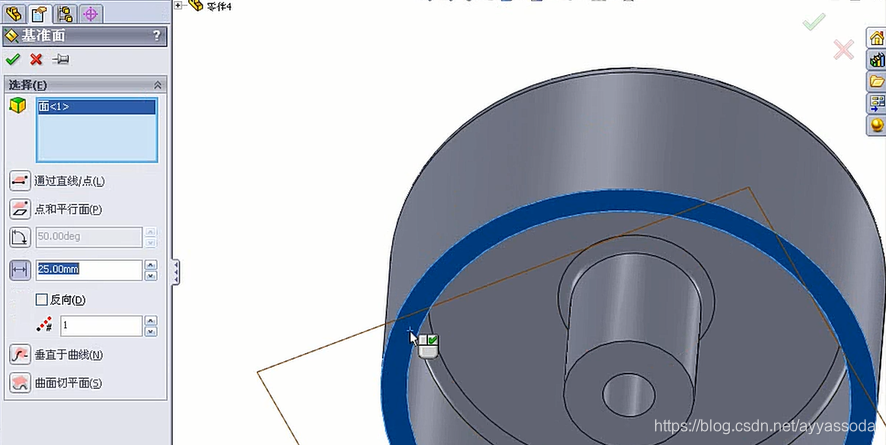

b.建立基准面，选中基准面，25距离，向内。

c.建立螺旋线，在基准面自动生成草图。

③草图2--新建基准面上

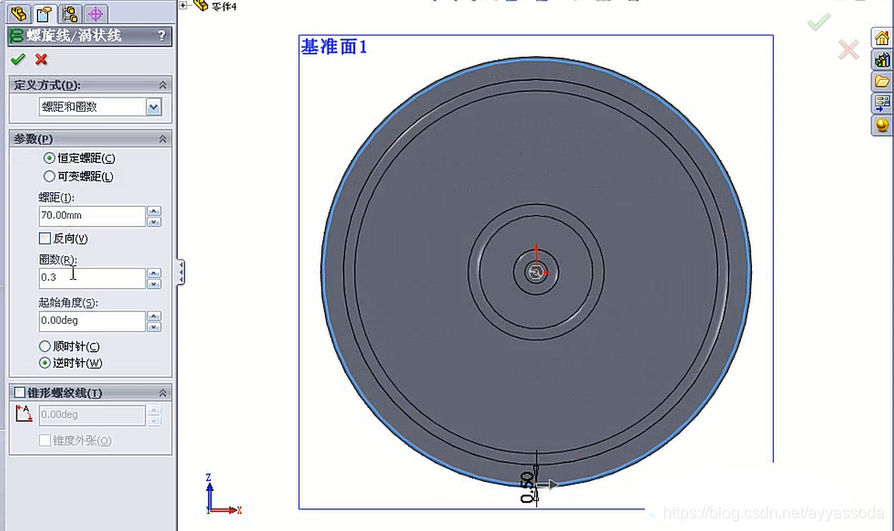

a.正视于底面，选中最外圈线，使用等距实体，参数0.5，向内，如下图。

b.确认后，选择螺距参数70，圈数0.3。

c.确定后退出草图。

④草图3--底面基准面

a.建立螺旋线.

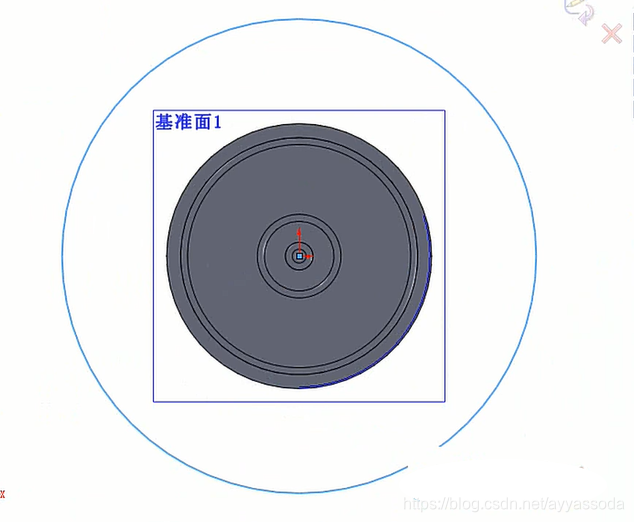

b.以原点为中心绘制圆，φ400.

c.螺距，圈数同上一个。

⑤曲面放样：选中两条螺旋线，放样。

注意：此处的放样，从面板上的‘曲面’选项卡进入，‘曲面’与‘草图’‘特征’是同一级的，若是没看见此选项卡，在选项卡处右键调出。

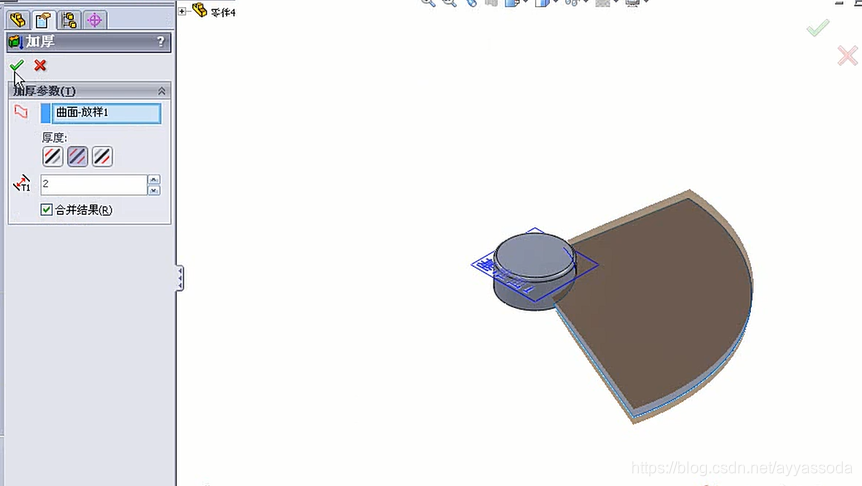

⑥凸台加厚：加厚放样面，两侧对称，参数2.

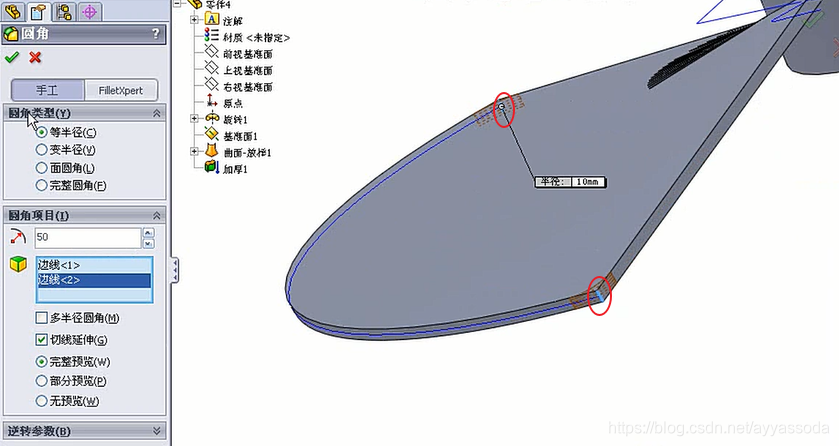

⑦添加圆角：两条边线，参数50

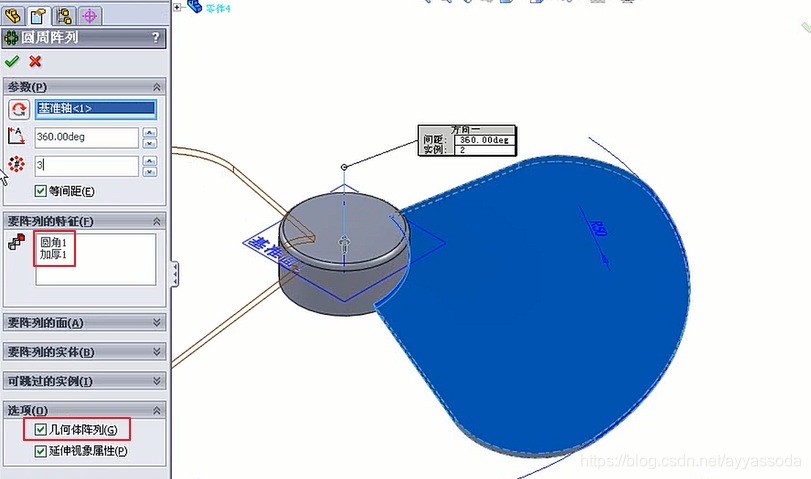

⑧圆周阵列：选中几何体阵列，选中加厚与圆角，阵列3。

附加：加筋

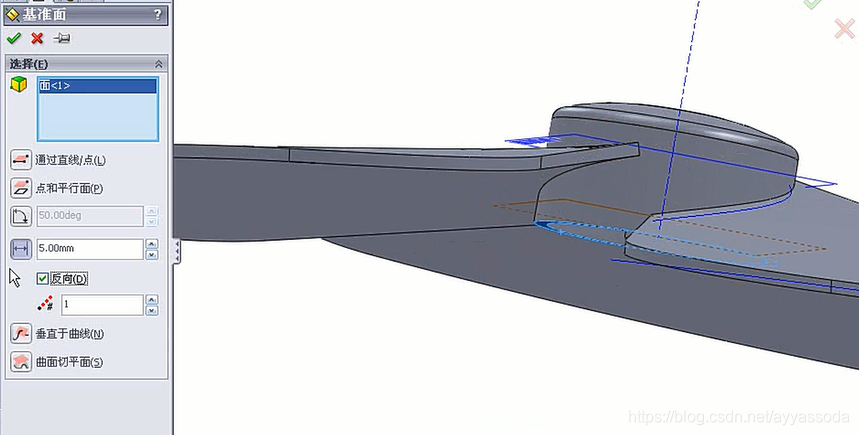

①建立基准面2，选择风扇底部，向外距离5建立。

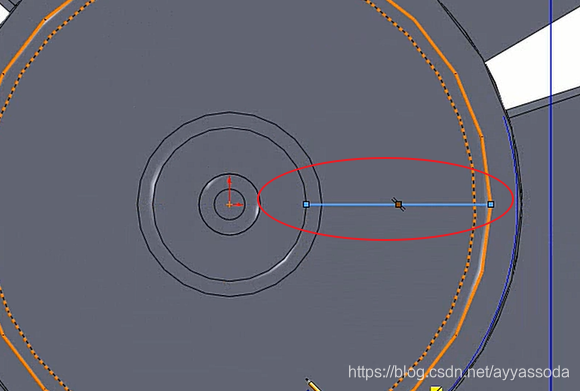

②草图--基准面2：如下，一根直线。

②特征

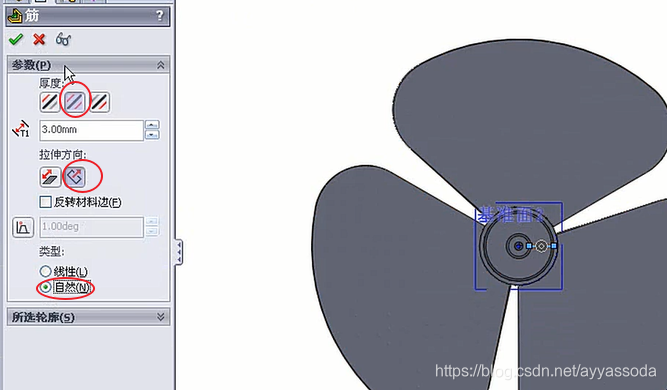

a.筋；两侧，垂直于拉伸，厚3，自然。

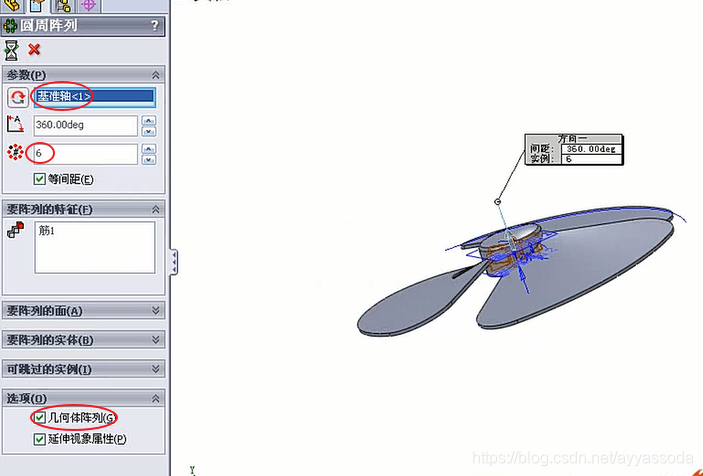

③圆周阵列，参数如下，阵列6.

完成。
