学习笔记-压敏电阻

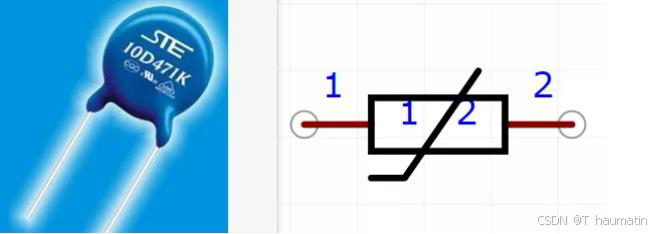

压敏电阻（Voltage Dependent Resistor，VDR  or  Varistor）

定义

压敏电阻是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位， 吸收多余的电流以保护敏感器件。

对称性压敏电阻是无极性的，非对称型压敏电阻有极性，常见的都是对称型无极性的压敏电阻。

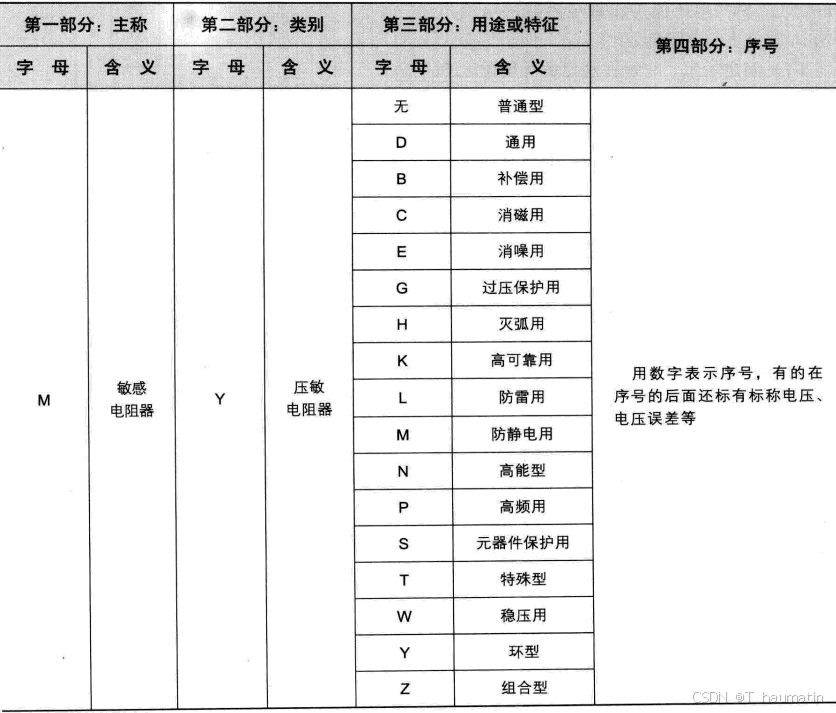

 命名

特性

伏安特性曲线(工作原理)

下图为对称型压敏电阻的伏安特性曲线：

当压敏电阻两端电压值没超过阈值时，电流保持在一个较小的值，说明此时压敏电阻的电阻很大；

当两端电压略微超过该阈值时，压敏电阻器迅速击穿导通，电流迅速增大，压敏电阻由高阻态变为低阻态（此时电压减小还能恢复高阻态），电压钳位在一个相对固定的值上；

当两端电压超过限制电压时，压敏电阻完全击穿损坏，无法自行恢复。

其他

压敏电阻虽然能吸收很大的浪涌能量， 但不能承受毫安级以上的持续电流，在用作过压保护时必须考虑到这一点。

平均持续功率小，但瞬时功率可以很大。

残压低、响应时间快、体积小。

主要参数

压敏电压 Varistor Voltage(@1mA DC或V1mA)

又称击穿电压、阈值电压，指通过规定持续时间的脉冲电流(一般为1mA 持续时间一般小于400mS)时压敏电阻器两端的电压值。

最大允许（工作）电压 Maximum Allowable Voltage

要分为交流和直流两种情况，交流情况下，一般用AC RMS表示，指的是加在压敏电阻上的交流有效值不能超过这个值；对直流来说，被保护信号或者电路的最高电压不能超过这个值。

最大限制（钳位）电压 Clamping Voltage@Test Current （@8/20μs）

指施加规定的脉冲能量波形如（8/20µs）时压敏电阻两端电压，如对压敏电阻施加8/20µs脉冲波形时，最大钳位电压是18V。8/20us脉冲指的是8us达到100%Ipp，20us达到50%Ipp。

最大能量 Maximum Energy(@10/1000μs)

压敏电阻所吸收的能量通常按下式计算

W = kIVT (J)

其中

I---流过压敏电阻的峰值电流
V---在电流 I 流过压敏电阻时压敏电阻两端的电压
T---电流持续时间
k---电流 I 的波形系数（注： 2ms 的方波k=1；8/20us 波k=1.4；10/1000us 波k=1.4）

最大峰值电流 Maximum Peak Current(@8/20μs)

以特定的脉冲电流(8/20us 波形)冲击压敏电阻器一次或两次(每次间隔5 分钟)， 使压敏电压变化仍在10%以内的最大冲击电流。

额定功率 Rated Power

指压敏电阻能够承受规定波形的冲击电流冲击一次的最大能量，并且冲击后压敏电压变化率不大于10%。

静电电容 Typical Capacitance(@1KHz)

压敏电阻的结电容一般为几百到几千皮法(pF)，因为其结电容较大会增加漏电流，在设计防护电路时需要充分考虑，很多情况下，不宜直接应用在高频信号线路的保护中。电容大小会影响信号响应时间。压敏电阻的响应时间为纳秒级,用于电力电子装置的过电压保护，其响应速度可以满足求。

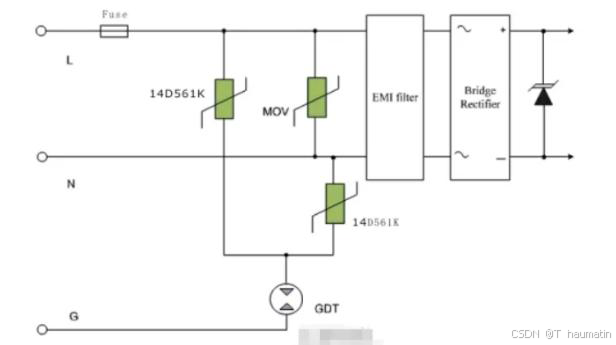

典型应用电路
