西门子PLC1215C与KTP700HMI创建配方设置实例

        针对同一设备平台生产不同产品型号的设备，通常设置产品型号选择功能，而针对多型号的产品，使用触摸屏自带的配方数据功能是最简单且容易实现的办法。

        下面介绍一个项目实例，针对西门子系列的产品PLC和触摸屏的案例。

        项目说明：在一块布上焊接拉链，拉链上边有一层固化的胶，通过加热挤压将拉链与布粘合在一起。

        产品型号特点：布的材质一致，拉链材质一致，布的长和宽不同，布的正反面需要识别。

        设计方案：伺服电机带动工装移动调整布的宽度；视觉相机检测布的正反面标记；加热系统负责加热；气缸带动加热工装移动负责拉链与布挤压粘合。

        信息提取：不同产品型号需要不同的参数：伺服位移、视觉检测程序、视觉检测位置

    一、配置说明：

        CPU：1215C DC/DC/DC ； HMI：KTP700 Basic PN

    二、配方数据结构：

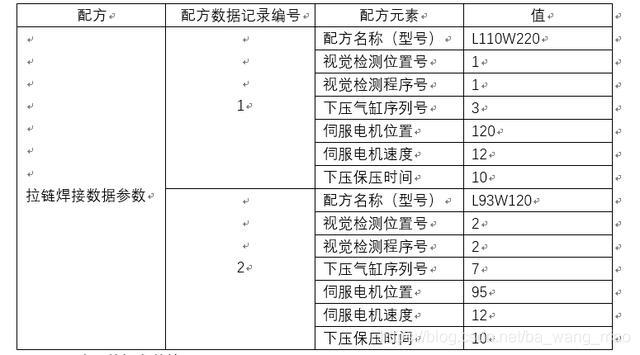

        根据项目设计情况制定配方数据结构，以二种型号为例，如下图所示：



    三、PLC建立数据参数块：

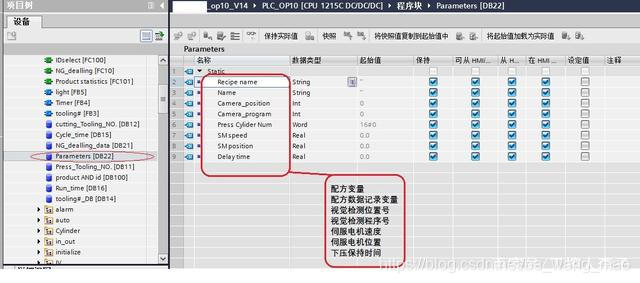

        通常情况设计中，将配方数据参数单独建立数据块，而且变量使用“保持”型，如下图所示：

  四、HMI配方设置：

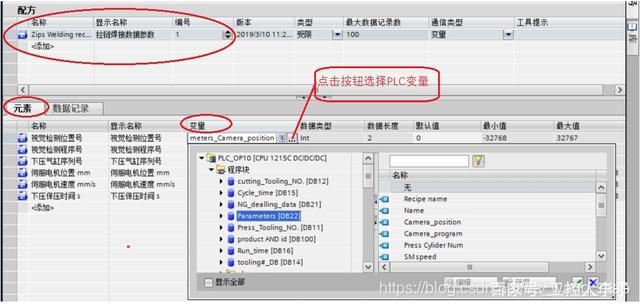

        在项目树中双击“配方”，设置配方名称和配方元素，链接PLC变量，设置如下图所示

五、配方参数设置画面

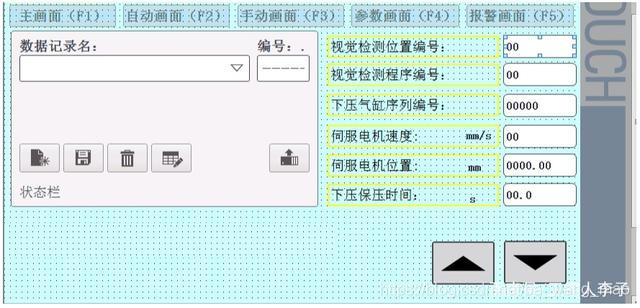

        添加参数设置画面，工具箱—>控件—>添加“配方视图”，添加数据元素编辑框I/O域（输入输出变量），链接PLC过程变量，如下图所示

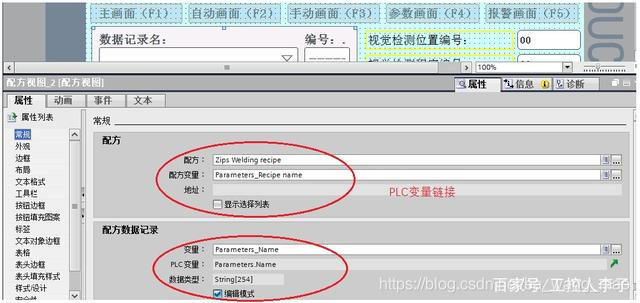

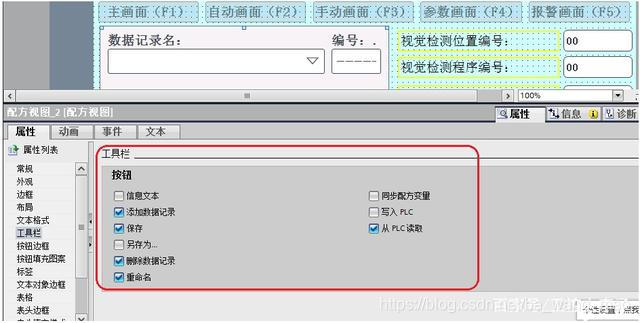

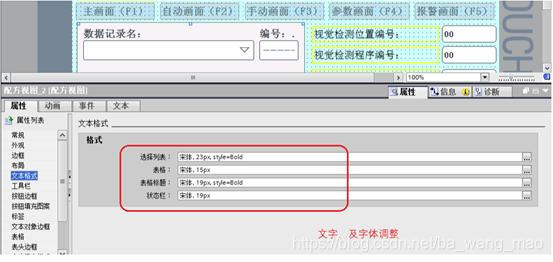

六、配方视图控件属性设置

七、参数选择画面设置

此画面仅供操作人员切换产品型号使用，不能对参数进行修改。

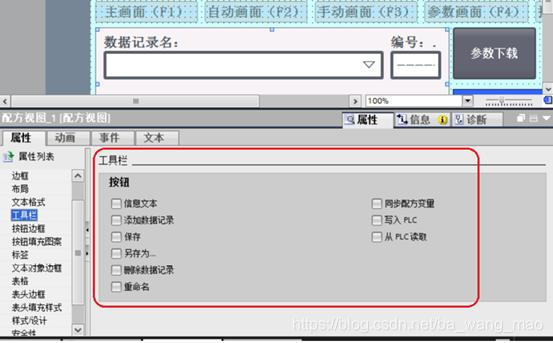

添加“配方视图”控件，控件属性中工具栏不使用编辑辅助按钮，只留下拉菜单选件。

常规属性与参数设置画面控件属性设置一致。

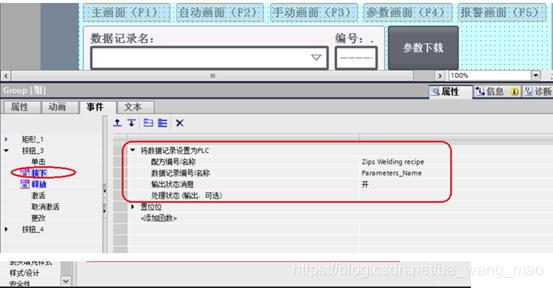

设置“参数下载”按钮，负责将选定的型号参数，下载至PLC中。

八、操作演示

1、进入参数设置界面——使用配方视图控件——新建数据记录——（添加型号名称）——添加产品型号参数——保存当前数据记录，如下图所示

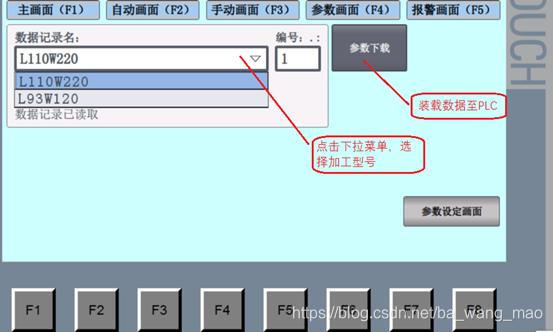

2、进入选择参数设置界面——点击下拉菜单——选择加工型号——参数下载，如下图所示：
