【ArcGIS 小技巧&脚本工具】批量修复CAD图层的数据源

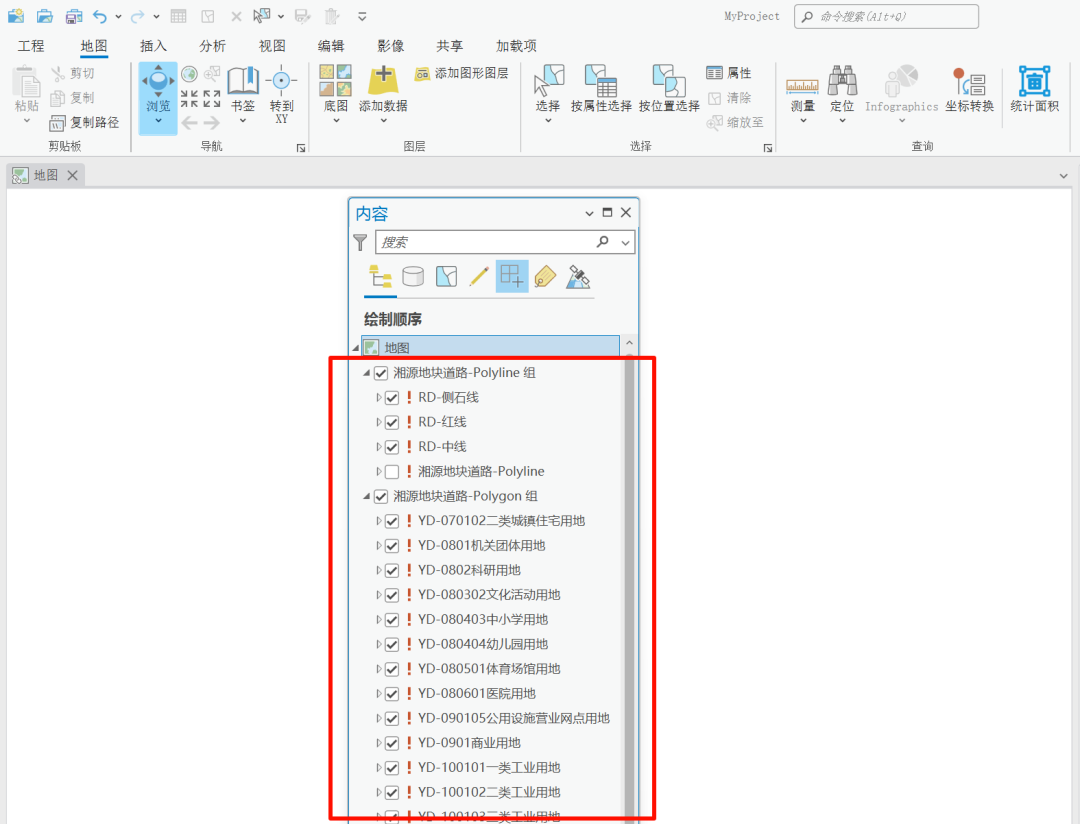

当你打开ArcPro文档的时候，看到内容列表满屏红色感叹号。

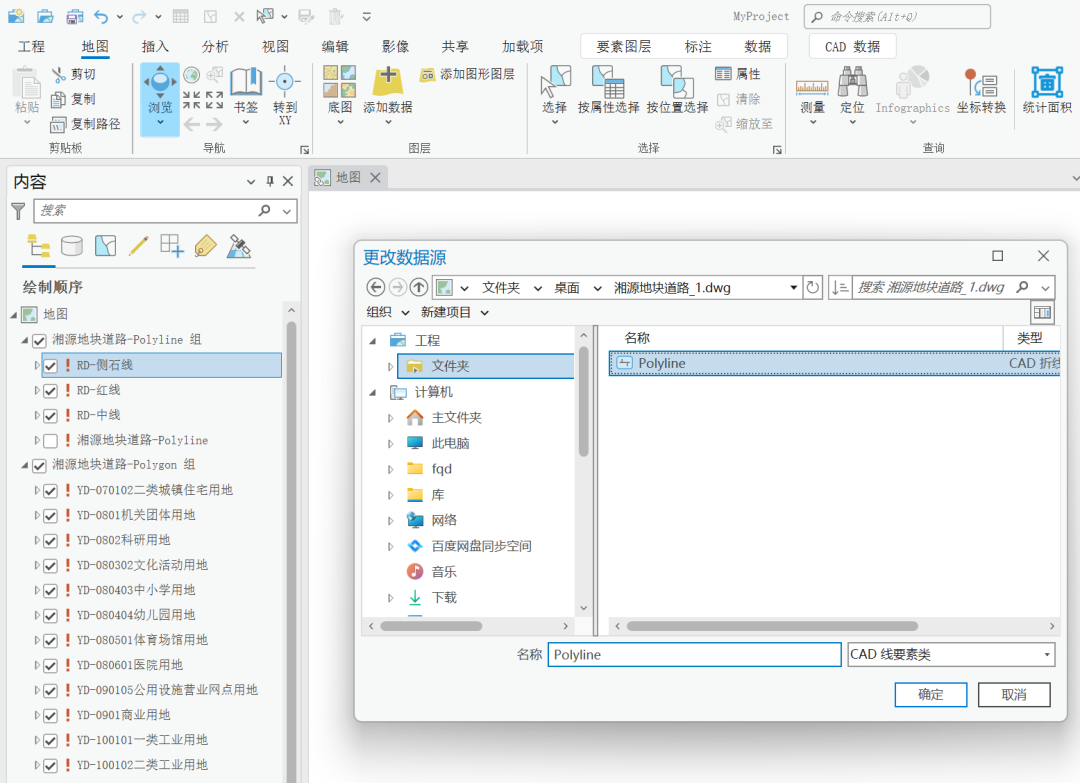

新手可能会心脏骤停，久经沙场的规划人只会微微一笑。随机选中一个幸运的红色感叹号点击，打开更改数据源对话框，找到它原始的数据源，确定。

but。。。为啥只修复了刚才那个选中的红色感叹号，不是应该全部修复的吗？

看来对于CAD图层，不能像数据库内的要素类那样，同一路径下的可以统一修复数据源了。

也许你会想，将移动了位置或者修改了名称的CAD再从目录里面拖进来。但是之前对CAD图层做的修改就全部失效了，比如图层的可见性和符号化。

所以得换个办法。下面介绍两种解决办法。

1、数据源选项卡内修改

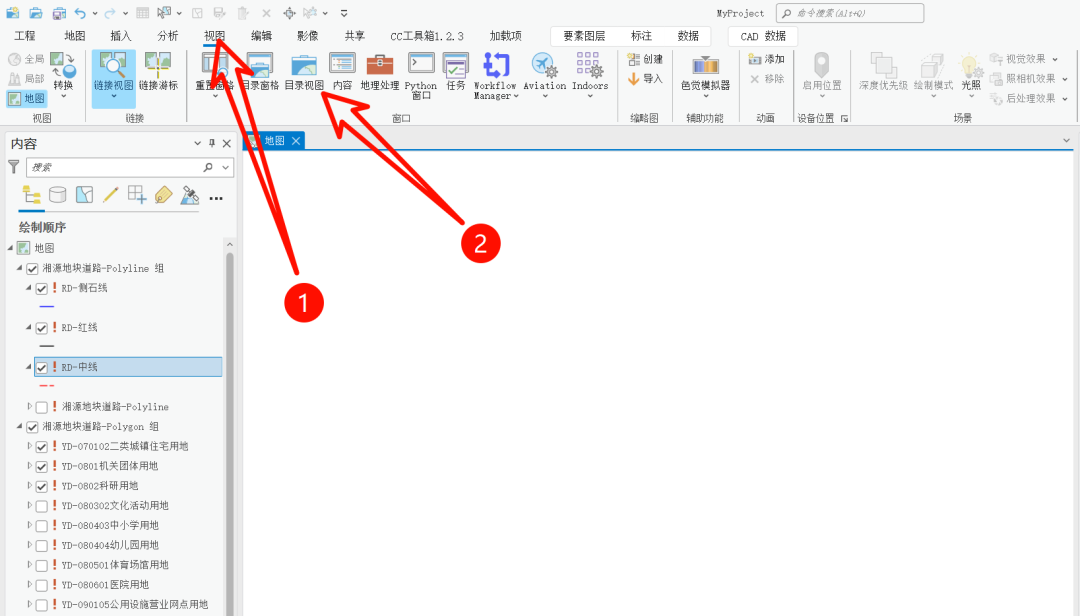

①打开目录视图

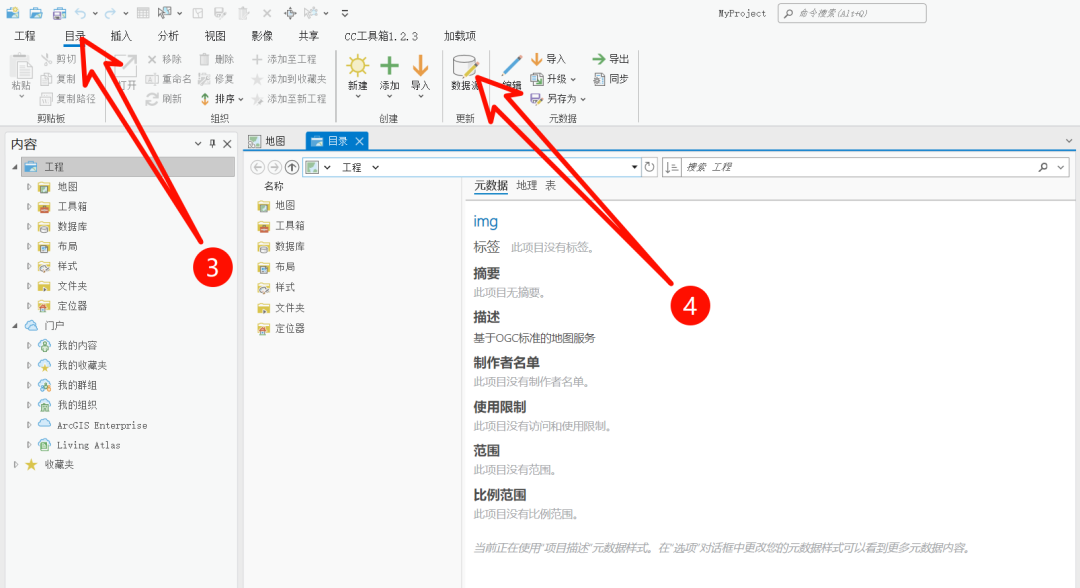

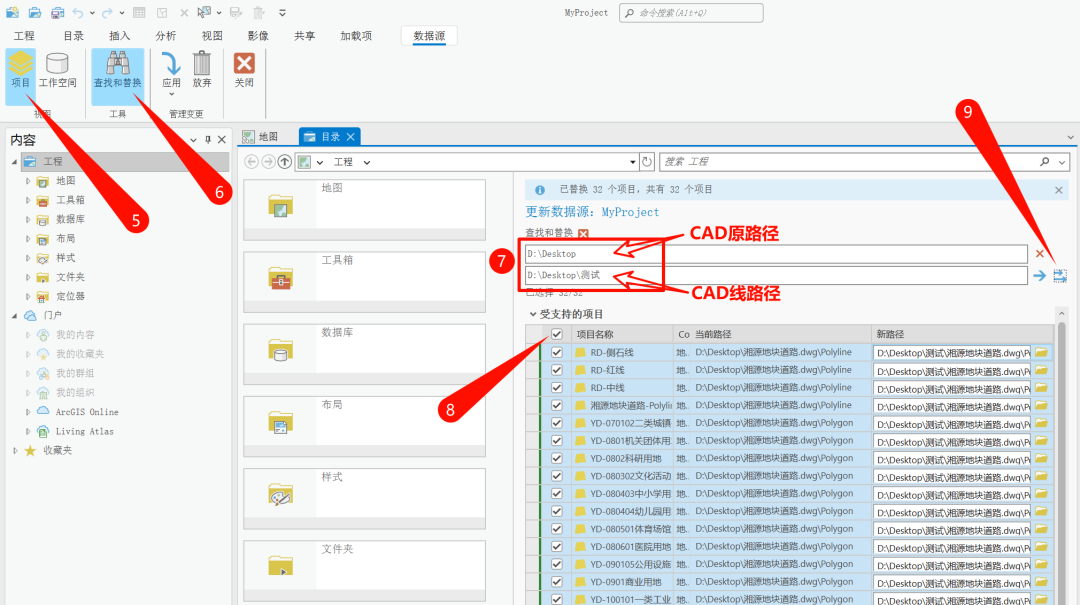

②打开数据源窗口

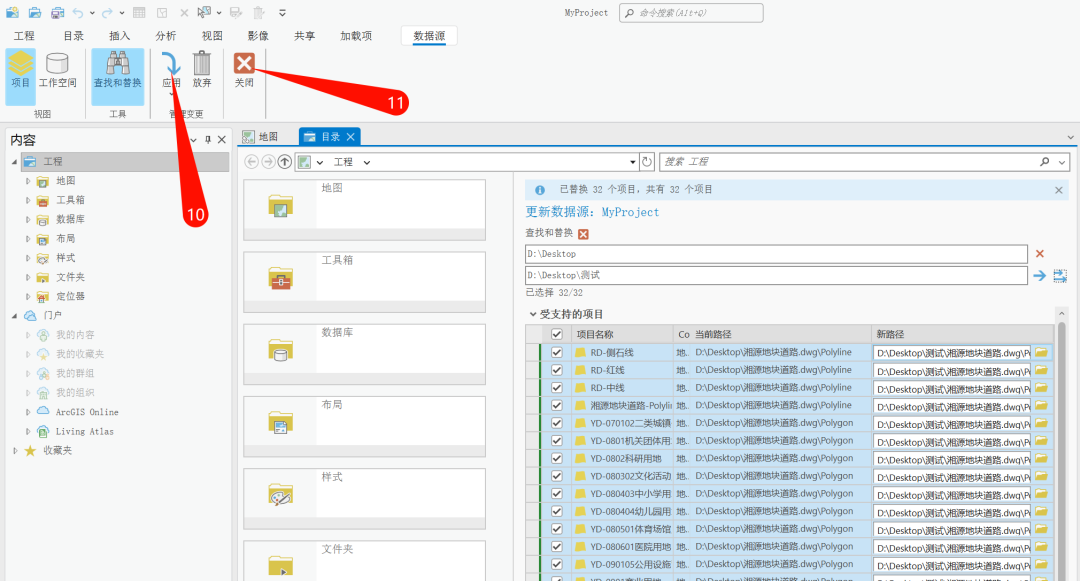

③替换CAD路径并应用

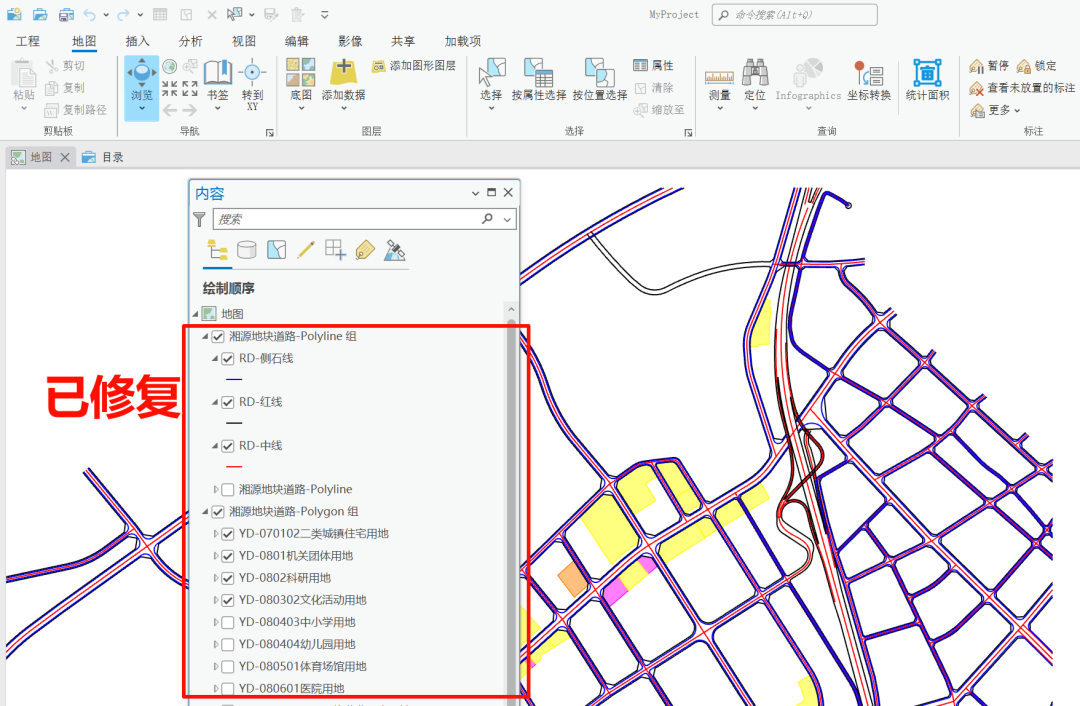

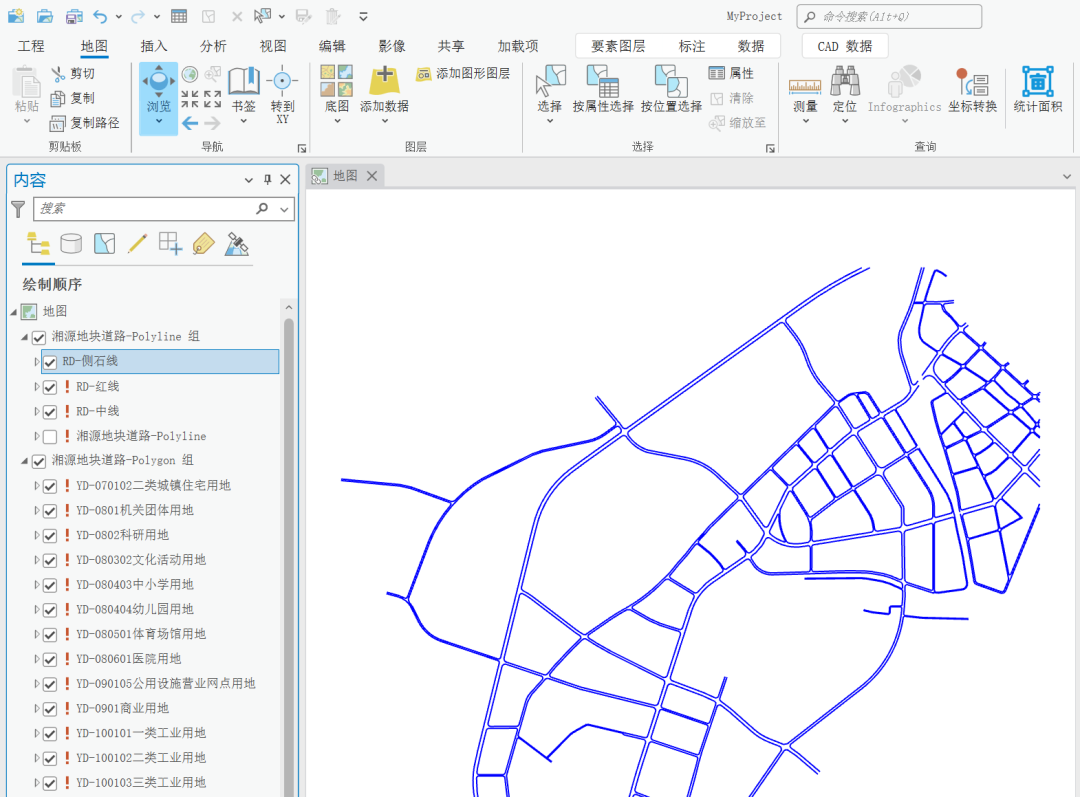

⑤CAD图层数据源已修复，地图已显示要素

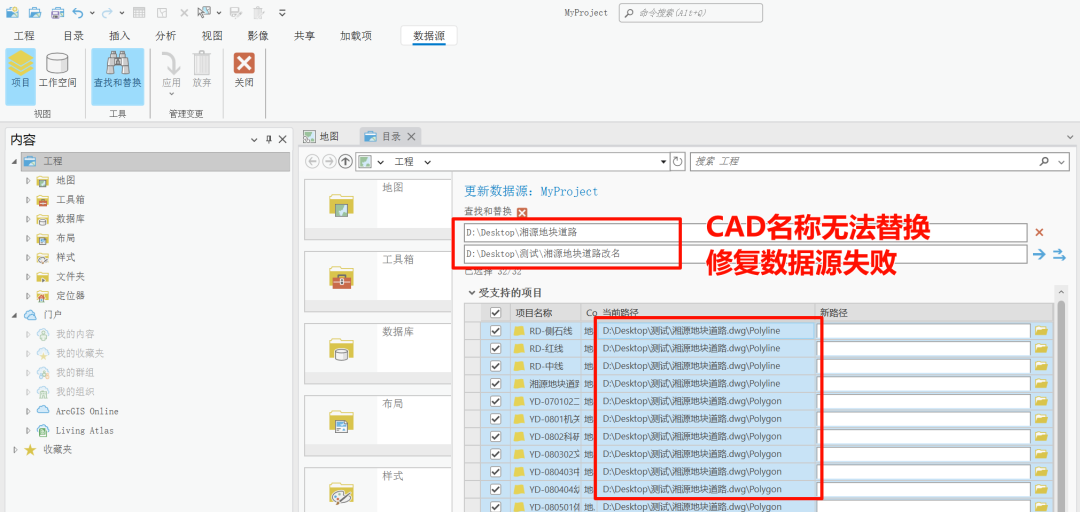

这种办法有个bug，只能修复存放位置发生变化的CAD，不能修复位置和名称都变化的CAD。下图是CAD位置和名称都变化之后的替换结果，CAD路径替换成功，但是名称未替换成功。

无奈，因此有了下面第二种办法，制作脚本工具 修复CAD图层数据源。

2、自定义脚本工具

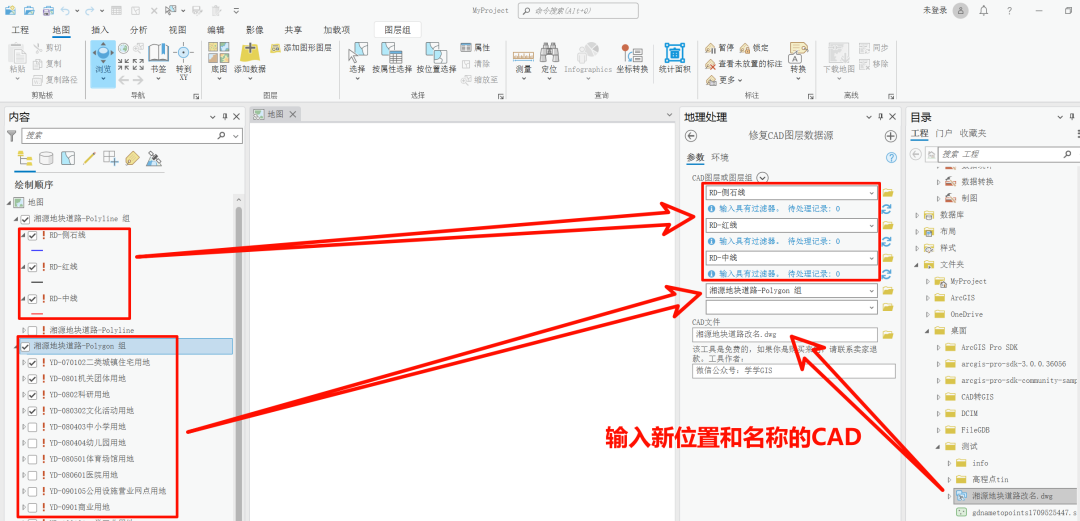

①输入待修复数据源的CAD图层或图层组，输入目标CAD，运行工具。

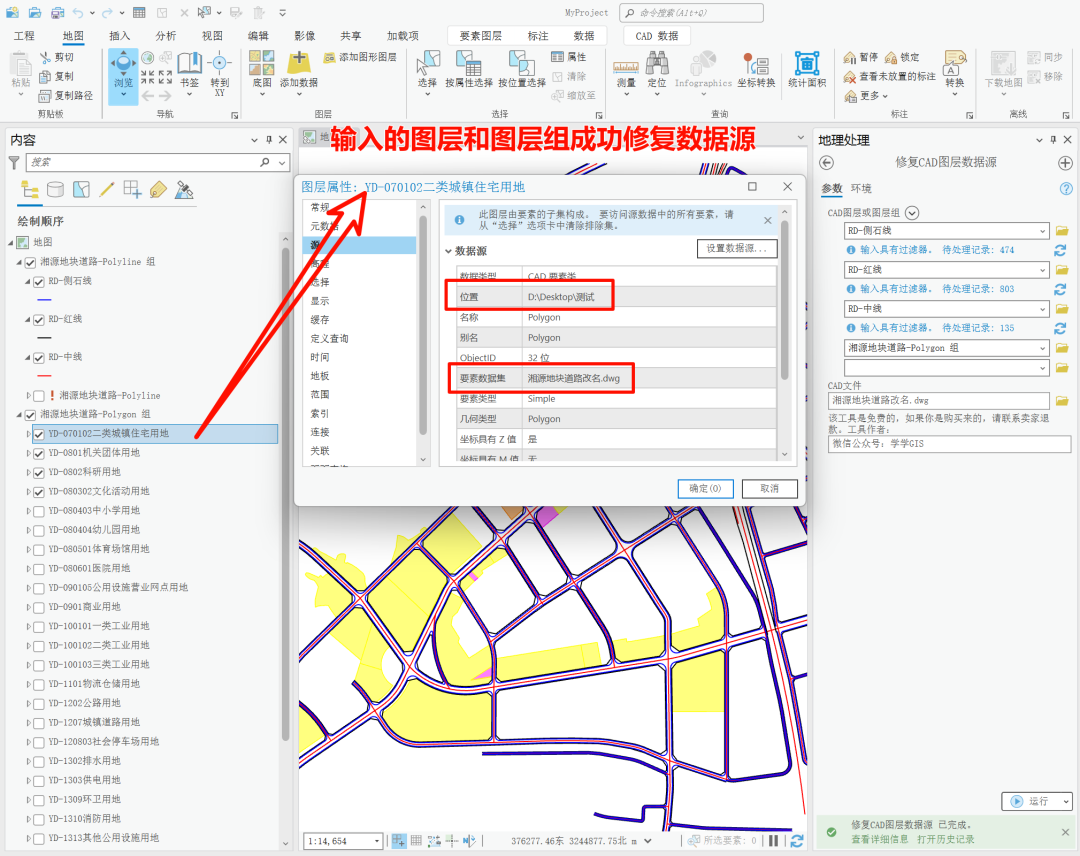

②CAD图层数据源已修复，地图已显示要素

工具获取

请注意，该脚本工具只有ArcPro版本。
