蓝桥杯-单片机组基础1——LED流水灯

蓝桥杯单片机组备赛指南请查看 ：本专栏第1篇文章

本文章针对蓝桥杯-单片机组比赛开发板所写，代码可直接在比赛开发板上使用。

型号：国信天长4T开发板（绿板），IAP15F2K61S2（使用4T蓝板也可以完美兼容，与绿板差别不大）

---

编程目的

通过代码实现功能：开发板流水灯展示。

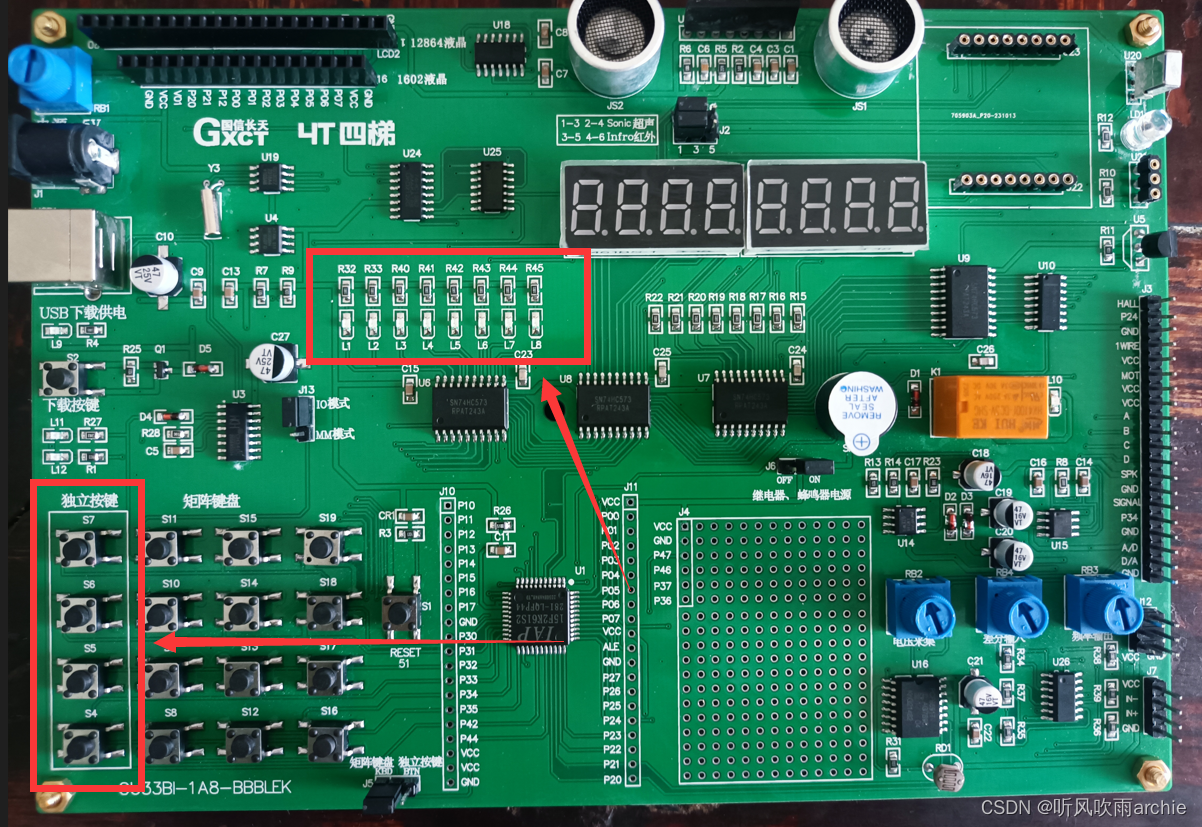

如图所示最左边S4~S7位四个独立按键，上方L1~L为八位LED灯。

原理图介绍

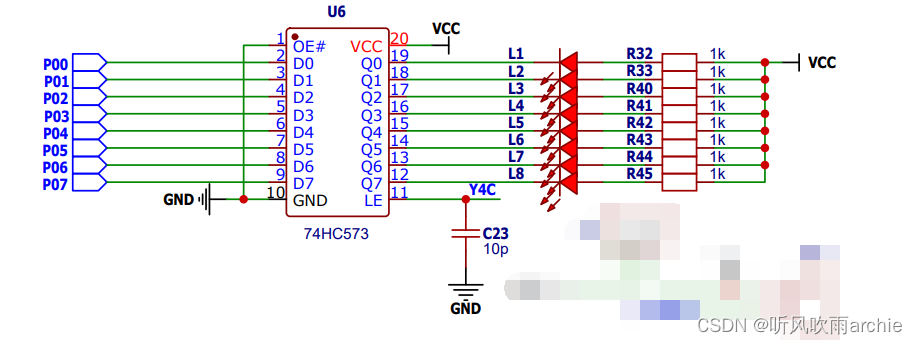

1.八位LED灯原理图

（截取自SCH_硬件原理图V30.pdf）

其中，最左边P７～P０为单片机引脚，是我们进行编程的直接控制对象。

74HC573为8位锁存器，其OE端与GND端接低电平，LE端输入为Y4C端口并接一个小电容接地。当Y4C为低电平时，锁存器工作在锁存模式，即表示输入端D７～D０输入信号是多少，输出端Q７～Q０就对应输出多少并锁住信号量。在编程时，应当先设置Y4C端口的输入信号量，确定锁存器工作模式。

L8~L1为对应P0^7~P0^0的八位发光二极管（LED），分别通过1k的电阻接到公共端高电平，为共阳极连接。编程时，对P0任意一个端口赋值为0时都可以使得对应LED亮，赋值1时使对应LED灭。

74HC573真值表如下：（OE：Output Enable，LE：Latch Enable）

输入			输出
OE	LE	D	Q
0	1	1	1
0	1	0	0
0	0	X	no change
1	X	X	Z（高阻态）

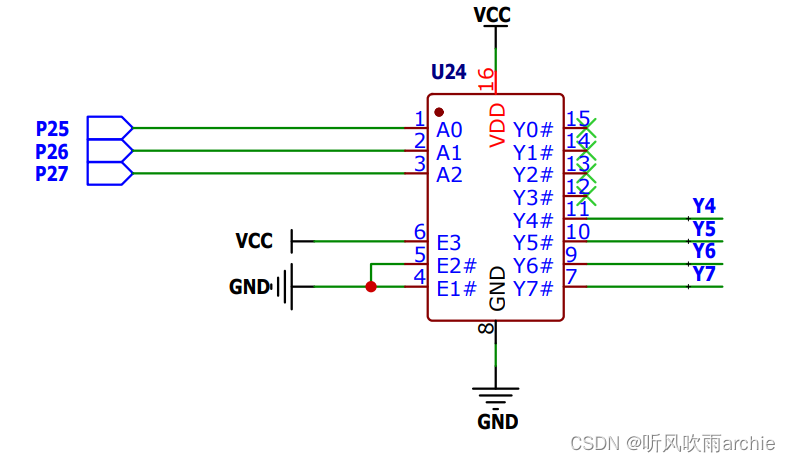

Y4C端口短路原理图

（截取自SCH_硬件原理图V30.pdf，不得不说V30版的原理图画的真丑）

这是一块74HC138译码器，互斥低有效输出（互斥表示只有一位有效，低有效表示有效位为低电平，其余位为高电平），作用为将A2~A0输入的二进制编码解码为一位十进制位，例如输入A2~A0为100，对应十进制为4，则Y4位被激活输出低电平，其余Y7~Y5输出高电平。编程时，需要先通过设置单片机引脚P2^7~P2^5设置Y4输出为低电平，从而设置74HC573为锁存模式，进而通过设置P0^7~P0^0引脚值控制LED亮灭。

74HC573真值表如下：

编程代码

        编程时，先设置单片机引脚P2^7~P2^5为100，设置Y4输出为低电平，从而设置74HC573为锁存模式，然后通过设置P0^7~P0^0引脚值控制LED亮灭。

        由于51单片机内部资源空间较小，因此循环变量可采用unsigned char类型，该类型占用两个字节，共16为，可实现256次以内的循环。

#include <REGX52.H>

sbit HC138_A = P2^5;
sbit HC138_B = P2^6;
sbit HC138_C = P2^7;
unsigned char i;

void Delay ( unsigned int t ) //随便定义的延时函数
{
	while (t--);
	while (t--);
}

//定义子函数提高模块化
void LEDrunning ( )
{
	//设置138译码器为Y4有效，输出低电平
	HC138_A =0;
	HC138_B =0;
	HC138_C =1;

	//通过两个循环实现左右流水灯显示
	for ( i=0 ; i<=8 ; i++ )
	{
		P0=0xff << i;	//移位操作采用的是末尾补零，所以要用0xff
		Delay( 6000);
	}
	for ( i=0 ; i<=8 ; i++ )
	{
		P0=~(0xff << i);
		Delay(6000);
	}
}

void main ()
{
	while ( 1 )
	{
		LEDrunning();
	}
}

由于引脚冲突，烧录后蜂鸣器会一直叫，绿板按几次下载按键后蜂鸣器就会停止。

硬件相关

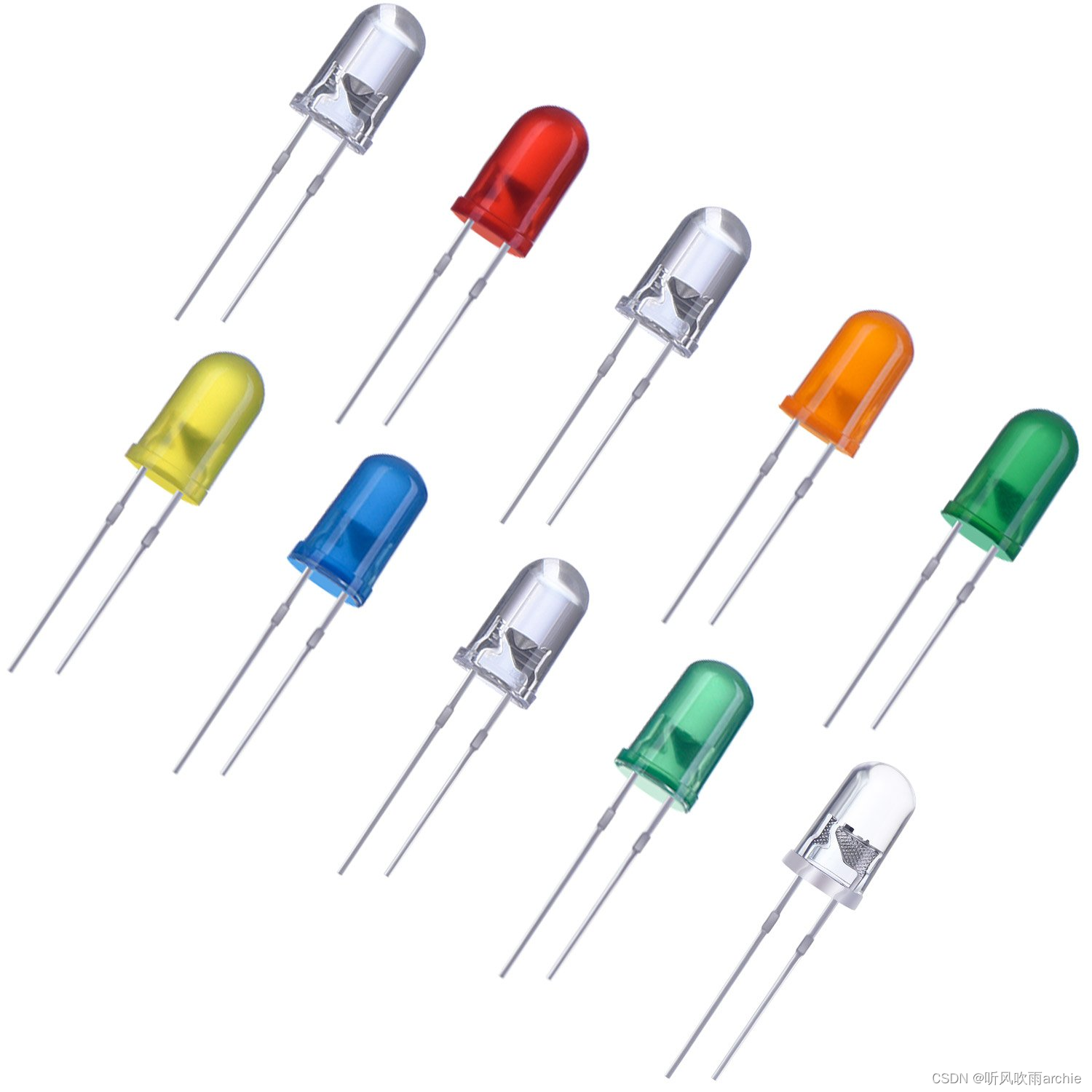

4T开发板采用的LED封装为：

但其原理与我们常见的发光二极管相同：

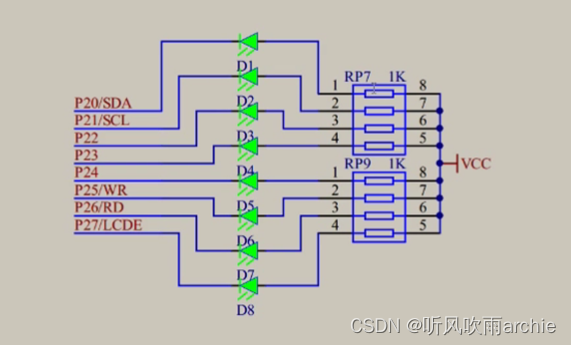

当我们把LED的阳极全部连接到一起，就是共阳极连接：

总览概括

难点在于既要设置74HC138译码器，又要设置74HC573锁存器，需要着重记忆二者区别。

---
