UML类图及C#实现

UML类图

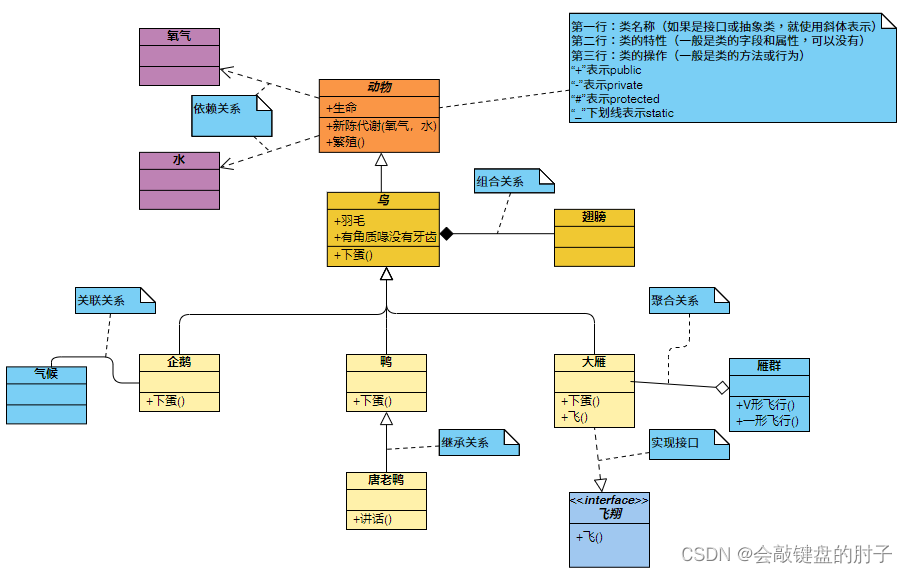

我们引用《大话设计模式》中得UML类图图示样例来学习UML类图。
本文UML类图使用了Visual Paradigm工具绘制。
UML视图主要可以帮我们理清楚思路：知道每个对象直接的交互关系，而且让我们更加清楚的知道什么时候用什么结构。

1、类

首先是“动物”矩形框，它表示一个类（Class）。类图有三层，从上至下分别表示：

类名称（如果是接口，就使用斜体表示）
类的特性（一般是类的字段和属性，可以没有）
类的操作（一般是类的方法或行为）
它们前边的符号有以下几类：

“+”表示public
“-”表示private
“#”表示protected
“_”下划线表示static

public class Water
{
}
public class Oxygen
{
}
public abstract class Animal
{
        /// <summary>
        /// 是否有生命
        /// </summary>
        public bool life { get; set; }

        /// <summary>
        /// 新陈代谢
        /// </summary>
        /// <param name="oxygen"></param>
        /// <param name="water"></param>
        public abstract void Metabolism(Oxygen oxygen , Water water);

        /// <summary>
        /// 繁殖
        /// </summary>
        public abstract void Breed();
}

2、依赖关系

某个类，强烈依赖某种东西：比如新陈代谢强烈依赖氧气和水。依赖关系用带箭头的虚线表示。

/// <summary>
/// 新陈代谢
/// </summary>
/// <param name="oxygen"></param>
/// <param name="water"></param>
public abstract void Metabolism(Oxygen oxygen , Water water);

3、继承关系

鸟属于动物，那么鸟必然需要继承抽象类动物，但是鸟又和其他的动物不一样，有自己的特点，所以鸟必然也是我们抽象出来的！例如：鸟是动物的一种，企鹅、鸭、大雁是鸟的一种。依赖关系用带空心三角形的实线表示。

    public abstract class Brid : Animal
    {
        /// <summary>
        /// 有羽毛
        /// </summary>
        public bool feather;

        /// <summary>
        /// 有喙状的嘴巴
        /// </summary>
        public bool coronoid;

        public override void Breed()
        {
            Console.WriteLine("我可以繁衍后代");
        }

        public override void Metabolism(Oxygen oxygen, Water water)
        {
            Console.WriteLine($"我依赖{oxygen}和{water}进行新陈代谢");
        }

        /// <summary>
        /// 下蛋
        /// </summary>
        public abstract void LayEggs();
    }

    /// <summary>
    /// 企鹅类
    /// </summary>
    public class Penguin : Brid
    {
        public override void LayEggs()
        {
        }
    }

    /// <summary>
    /// 大雁类
    /// </summary>
    public class WildGoose : Brid
    {
        public override void LayEggs()
        {
        }
    }

    /// <summary>
    /// 鸭类
    /// </summary>
    public class Duck : Brid
    {
        public override void LayEggs()
        {
        }
    }

    /// <summary>
    /// 唐老鸭类
    /// </summary>
    public class DonaldDuck:Duck
    {
    }

4、实现接口

接口的作用是方法的复用，所以用到此方法的对象都只需要实现这个接口,在这里，我们有的鸟类可以飞比如，燕子和喜鹊可以飞，但是有的不行，那么燕子和喜鹊就要继承这个接口，实现接口用带空心三角形的虚线表示。

    interface IFly
    {
        void Fly();
    }

    public class WildGoose : Brid, IFly
    {
        public void Fly()
        {
            Console.WriteLine("我能飞");
        }

        public override void LayEggs()
        {
        }
    }

鸭子也属于鸟，但是鸭子不能飞。
唐老鸭也是鸭子，但是他有一个特异功能，会说话，接口也可以用棒棒糖表示法。

    interface ISpeed
    {
        void Speak();
    }

    /// <summary>
    /// 唐老鸭类
    /// </summary>
    public class DonaldDuck : Duck, ISpeed
    {
        public void Speak()
        {
            Console.WriteLine("我能说话");
        }
    }

5、组合关系(强拥有关系)

特点：在组合中，部分与整体生命期一致，部分与组合同时创建并同时消亡 。比如：鸟与翅膀的关系。

组合关系用带实心菱形的实线表示。

    /// <summary>
    /// 翅膀类
    /// </summary>
    public class Wing
    {
    }

    public abstract class Brid : Animal
    {
        /// <summary>
        /// 有羽毛
        /// </summary>
        public bool feather;

        /// <summary>
        /// 有喙状的嘴巴
        /// </summary>
        public bool coronoid;

        /// <summary>
        /// 翅膀
        /// </summary>
        public Wing wing;

        public override void Breed()
        {
            Console.WriteLine("我可以繁衍后代");
        }

        public override void Metabolism(Oxygen oxygen, Water water)
        {
            Console.WriteLine($"我依赖{oxygen}和{water}进行新陈代谢");
        }

        /// <summary>
        /// 下蛋
        /// </summary>
        public abstract void LayEggs();
    }


6、聚合关系(弱拥有关系)

每一只大雁都属于一个雁群，掉队的除外，那么我们可以理解为每个大雁都属于一个雁群，但是这种关系又和强拥有关系不同，用带空心菱形的实线表示，所以有了弱拥有关系。

特点： 部分对象的生命周期并不由整体对象来管理。也就是说，当整体对象已经不存在的时候，部分的对象还是可能继续存在的。比如：一只大雁脱离了雁群，依然是可以继续存活的。

弱拥有关系和强拥有关系是反的，指向也是反的！空心的菱形！

    public class GooseGroup
    {
        public WildGoose[] wildGeese;

        /// <summary>
        /// 一字飞
        /// </summary>
        public void LFly()
        {

        }

        /// <summary>
        /// V字飞
        /// </summary>
        public void VFly()
        {

        }
    }

7、关联关系

企鹅是很特别的鸟，生存和天气的原因很大，关联关系用带箭线的实线表示。

    public class Climte
    {
    }
    public class Penguin : Brid
    {
        /// <summary>
        /// 天气
        /// </summary>
        public Climte climte;
        public override void LayEggs()
        {
        }
    }
转存中...(img-FaaSw9j4-1657863408908)]

```C#
    public class Climte
    {
    }
    public class Penguin : Brid
    {
        /// <summary>
        /// 天气
        /// </summary>
        public Climte climte;
        public override void LayEggs()
        {
        }
    }
