计算机组成原理－－逻辑运算

基本的逻辑运算，只有三种，即：与、或、非。

用它们复合一下，就又出现了一种常用的算法：异或。

用英文来写，也就是：and、or、not、xor。

以上这些，都是文字的写法。

如果用运算符号来表示，该怎么写呢？

上网一查，可就莫衷一是了。

在集合论中，有：交集、合集、补集、等等，各种符号；

在 C 语言中，有：&、|、~、!、等等，许多符号；

此外还有：∧、∨、上划线，等等。

唉，人也多，嘴也多，说不清道理。

还是使用电子专业的吧。

与，当然是用 “·” 来表示了，经常也省略不写。

或运算符，就先写成加号 “+” 吧。

但是，它会和算术中的加法混淆，所以，本博文中，也有时直接写成 “or” 。

非运算，应该用上划线表示，但是，打字打不出来。只好在前面写条斜线 “/” 冒充一下。

异或运算，就用 “⊕” 当做运算符了。

－－－－－－－－－－－－－－－－－－－－－－－－－

在逻辑运算中，变量，都是使用英文字母。

比如，与非门的功能是：F 等于 AB 与非。就可以写成：F = /(AB)。

同理，异或运算，就写成：F = A ⊕ B = /A·B + A·/B。

在逻辑运算中，常量，只有两个：1 和 0。

虽然，在此处使用了阿拉伯数字，但是它们并没有数字的意义，仅仅是代表两种状态。

－－－－－－－－－－－－－－－－－－－－－－－－－

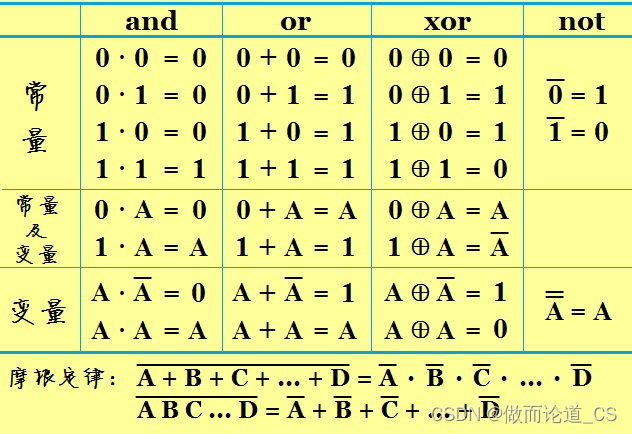

各种逻辑运算，可见下图。

图中写的摩根定律，是逻辑运算中所特有的。

摩根定律，可以归结为：与非，等于非或、或非，等于非与。

另外还有：交换律、结合律、分配率。使用方法与算术运算相同。

－－－－－－－－－－－－－－－－－－－－－－－－－

一个逻辑问题，可以用多种形式来描述。

用语言文字来表达，谁都能看懂，这应该算是基本的方式，但是，这也是最麻烦的方式。

在电子专业领域，表示逻辑问题的形式还有：

　逻辑表达式；

　真值表；

　卡诺图；

　逻辑图；

　波形图。

其中的逻辑图，也就是电路图。

根据电路图，可以去购买器件，连接导线，进行实验。

现在，也可以在计算机中进行 “仿真实验”，并不需要使用实体的器件。

PROTEUS，就是一个良好的 “仿真软件”。

在此软件中做成功的实验，移到实际的环境中，基本上都可以成功。

－－－－－－－－－－－－－－－－－－－－－－－－

一个逻辑问题，可以写成不同的逻辑表达式、画出不同的逻辑图。　

比如异或运算，它是由基本逻辑运算复合而成的。

它是怎么复合的呢？

看看下面的逻辑表达式吧：

　　F = A ⊕ B

　　F = /A·B + A·/B

　　F = (/A + /B) · (A + B)

　　F = /(AB) · (A + B)

　　F = /(AB) A + /(AB) B

　　F = /(/(/(AB) A) · /(/(AB) B))

　　。。。

这些表达式，功能是完全相同的。

每一个表达式，都可以画出一个逻辑图，即电路图。

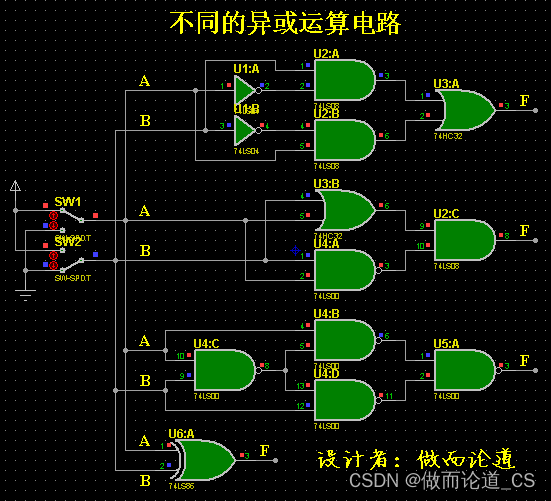

下图中，仅画出了三种不同的电路。

几个不同的电路，分别使用了不同的器件进行组合。

左下角的是一个单独的异或门器件 74LS86。其内部，也一定是由几个门组合在一起的。

但是，图中各电路的功能，肯定都是相同的，实验方法如下。

图中左边，是两个拨动开关，一上一下，就给各个电路输入了两个不同的信号。此时，每个电路的输出端，都是 “红点”，这就表示输出的是 “高电平”。这种输出，完全符合 “异或” 的算法。

多拨动几次开关，可观察到，各个电路 F 端显示的色点，是相同的。这就说明，这四个电路功能相同，都是对输入信号进行异或运算。

在实际运用中，应该选用哪种电路？

这与所用的器件密切相关。

主要要考虑：

　电路越简单，故障率越低；

　工作速度快；

　易于购置，成本也低；

　加工工艺简单，制作方便，维护方便；

　。。。

根据实际情况，临时修改逻辑表达式，是常有的事情。

所以，逻辑运算、逻辑表达式的等效转换，都是必须熟练掌握的。

对于计算机专业，很多初入门的人，往往只是把逻辑弄正确就交差了。

高级人才，则还要追求速度、稳定性，等等。

本文完
