用 8550 和 ULN2003 驱动小型直流电机正反转

　　51 单片机 IO 引脚的输出能力有限，带动一两个 LED 还是可以的，带动电动机、继电器等等，就难以承担了。
　　一般来说，常用的扩充 51 单片机带负载能力的芯片有：75452、MC1413、ULN2003 系列、L298 ... 。

　　这几种芯片，做而论道都使用过。

　　在 ULN2003 内部，有七个高耐压、大电流 NPN 达林顿管构成的反相器，输入 5V 的 TTL 电平，输出竟然可达 500mA/50V。ULN2803 里面有八个反相器，其电气性能与 2003 是相同的。

　　ULN2003 (及 ULN2803) 的输出端是开路结构，只能驱动灌电流负载；它的内部是反相器；所以，它们都是用输入高电平来驱动的。

　　在网上发现一个题目：百度安全验证。

　　题目要求用 ULN2803 和 8550，驱动一个直流电机，控制它正反转。
　　题目中的电路，用了两片 2803，且直接放在了单片机引脚和电机之间，这就有些不合适了。

　　51 单片机刚开机时，在复位阶段，输出的都是高电平。这个时间，有可能会 “较长”，几十毫秒都是可能的。

　　按照题目中电路，在单片机复位期间，IO 引脚都输出高电平，外部的受控电路就都导通了，这就会造成不必要的动作，甚至会造成元器件的损坏。这种情况是不允许发生的。

　　如果利用 ULN2003 中的闲置部分，把单片机的输出信号先反一下相，用低电平来驱动负载，这就可以避免在输出高电平时产生的误动作。

　　但是，也要注意，这以后，在正常工作期间，千万就不能都输出低电平了。当然，在必要的时候，令单片机同时输出两个低电平，也可以达到 “自毁” 的目的。

　　ULN2003 + 8550 组合，是做而论道常用的电路器件，用它们构成的电机驱动电路，曾经在做而论道的产品中出现过。

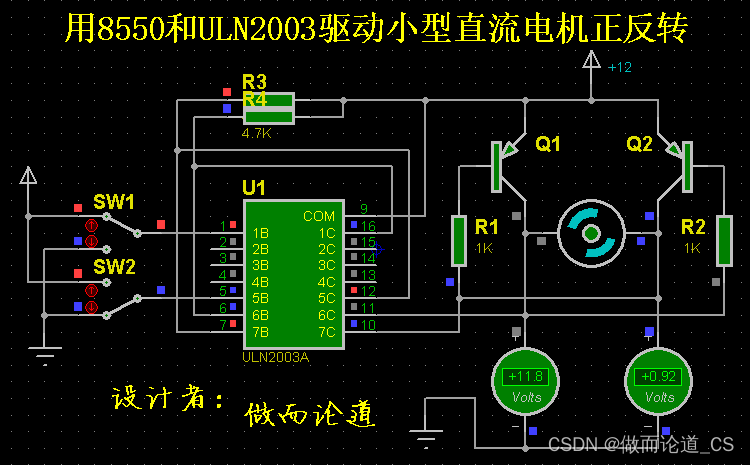

　　下图就是做而论道设计的小型直流电机正反转驱动电路。

　　这个电路实际上是 H 桥电路的变形，上面的两个桥臂是两个 PNP 型三极管 8550，下面的两个桥臂是 ULN2003 内部的反相器。

　　两个拨动开关，分别经过两级反相器之后，以 “同相” 形式的控制着电机两端的电压。

　　图中画的是电机正转的情况。此时，Q1 是导通的，它需要 R1 的下端送来低电平，看看电路，这个低电平是从 ULN2003 的 10 号引脚送来的。

　　此时，电机左端的电压就是 +11.8V，电机右端的是 ULN2003 的 10 号引脚送来的 +0.92V。这就使得电机正转。图中的电压表，已经指示出了上述的数值。

　　把两个拨动开关都拨到 1 的位置，可以看到，经过 ULN2003 两级反相，使电机两端的电压都是约为 +11.4V，电机停转。

　　把两个拨动开关分别拨到 0、1 的位置，可以看到，电机将会正、反转。

　　如果把两个拨动开关都拨到 0 的位置，四个桥臂就都会导通。用软件来仿真运行，这是没有什么危害的。如果是实际的器件，三极管 和 ULN2003 将会发热、冒烟。这就是 “自毁” 的操作。

　　电路左边的拨动开关，实际上是要用单片机的输出端来代替的。

　　ULN2003 的输入端，可以直接和 51 单片机相连，如果是 P0 口，需要加上上拉电阻，其它口就可不用外接上拉电阻。

　　图中，ULN2003 有两个输出、输入直接连在一起了，这两个输入端，必须加上上拉电阻。

　　在带动稍大些的感性负载的时候，还要加上四个二极管，并联的四个桥臂上，以免反电动势过高击穿三极管和 2003。

　　图中的四个电阻的阻值，仅供参考。在实际电路中，需要认真的重新调配。

　　按照上面的电路图，所能容许负载的电流为 500mA。8550 所容许的电流更大，所以就不用考虑它了。

　　其实，图中的 ULN2003 中还有剩余的反相器，也可以把它们并联使用，以提高电路的带负载能力。两个反相器并联后，不敢说容许电流能有两倍 (1000mA)，至少可以达到原来的1.5倍。

　　用 ULN2003 驱动继电器也可以的。继电器是不用正/反驱动的，所以，就用不着 8550 了。

　　呵呵，做而论道设计的电路，十分简明、稳定可靠，相当的好用。有了 “自毁” 方式，更可以说是：功能全面。

　　特别是，为了消除单片机复位期间带来的误操作，做而论道利用了 ULN 2003 进行两级反相，这个设计思路，是做而论道的创新之处。目前还没有看到有任何人、在任何计图纸上使用过这种处理方式。

　　其实，有很多人都想解决这个问题，有用三极管反相的，有加入光耦的，电路都比做而论道设计的复杂，调试起来麻烦，工作起来稳定性自然就较差，后期维护也困难。

　　做而论道的设计，完全避免了上述各种不足之处，大家可以通过试验进行测试，对比一下各种电路的性能。

－－本文完－－
