数字电路设计－－BIN 到 BCD 码的转换电路

网上有一个求助，要求：
　　输入 4 位二进制码 (0~15)，输出为 BCD 码，BCD 码用数码管显示。
题目链接：点击查看。

常识：
　　十进制数是绝大多数人常用的数字。
　　但是在数字电子技术、计算机技术中，却常用二进制代码来表示数字。

　　表示数字的二进制代码，有许多种不同的形式。
　　表示数字最常见的二进制码，是 8421 码。

　　用四位二进制的代码，表示一位十进制数字，称为 BCD 码。
　　BCD 码也有许多形式，最常见的是 8421BCD 码。

　　用 8421 码可以方便的进行加减乘除运算，而不需要进行什么转换。
　　运算的结果，通常还是 8421 码。

　　用 8421BCD 码，则便于显示十进制数。

　　把计算的结果（8421 码）以十进制显示出来，就需要做一个转换。
　　这就是把 8421 码转换成 8421BCD 码。

　　它们的对应关系如下表所示。

　----------+-------------------------
　          | 　　 二 进 制 码
　 十进制数 +----------+--------------
　          |  8421 码 |  8421BCD 码
　----------+----------+--------------
　     0    |   0000   |  0000 0000
　     1    |   0001   |  0000 0001
　     2    |   0010   |  0000 0010
　     3    |   0011   |  0000 0011
　     4    |   0100   |  0000 0100
　     5    |   0101   |  0000 0101
　     6    |   0110   |  0000 0110
　     7    |   0111   |  0000 0111
　     8    |   1000   |  0000 1000
　     9    |   1001   |  0000 1001
　    10    |   1010   |  0001 0000
　    11    |   1011   |  0001 0001
　    12    |   1100   |  0001 0010
　    13    |   1101   |  0001 0011
　    14    |   1110   |  0001 0100
　    15    |   1111   |  0001 0101
　----------+----------+--------------

可以看出：
　4 位 8421 码 对应的 8421BCD 码 是 8 位的二进制码。
　0 ~ 9 的 8421 码 和 8421BCD 码 的关系，非常简单，几乎没有什么变化。
　10~15 的 8421 码，加上 6，才能变成 8421BCD 码。

这就是说，要进行转换，关键是要判断 4 位 8421 码 是否大于 9，大于就加 6，否则就不加。
　这个过程称为【十进制调整】。

十进制调整的真值表、卡诺图、逻辑表达式，推导如下：

     真值表
　----------+-----------+-----------
　 　十进　 |  8421 码  | 转换方法
     制数   |A3 A2 A1 A0|    F　
　----------+-----------+-----------
　     0    |  0 0 0 0  |
　     1    |  0 0 0 1  |　　不
　     2    |  0 0 1 0  |　　用
　     3    |  0 0 1 1  |　　变
　     4    |  0 1 0 0  |　　换
　     5    |  0 1 0 1  |　　，
　     6    |  0 1 1 0  |　　或
　     7    |  0 1 1 1  |　　加
　     8    |  1 0 0 0  |　　零
　     9    |  1 0 0 1  |
　- - - - - + - - - - - + - - - - -
　    10    |  1 0 1 0  |
　    11    |  1 0 1 1  |　　需
　    12    |  1 1 0 0  |　　要
　    13    |  1 1 0 1  |　　加
　    14    |  1 1 1 0  |　　六
　    15    |  1 1 1 1  |
　----------+-----------+----------

   卡诺图
        \ A1A0
 　 A3A2 \ 0 0 0 1 1 1 1 0
 　　　　 +---+---+---+---+
 　　 0 0 |   |   |   |   |
 　　　 　+---+---+---+---+
 　　 0 1 |   |   |   |   |
 　　　 　+---+---+---+---+
 　　 1 1 | 1 | 1 | 1 | 1 |
 　　　 　+---+---+---+---+
 　　 1 0 |   |   | 1 | 1 |
 　　　 　+---+---+---+---+

　 逻辑表达式：
　　　 F = A3·A2 + A3·A1.

电路设计：
　设计这样的转换电路，需要使用一个加法器芯片，可以选用 74LS283。
　还需要两个与门、一个或门。以及显示电路的器件。

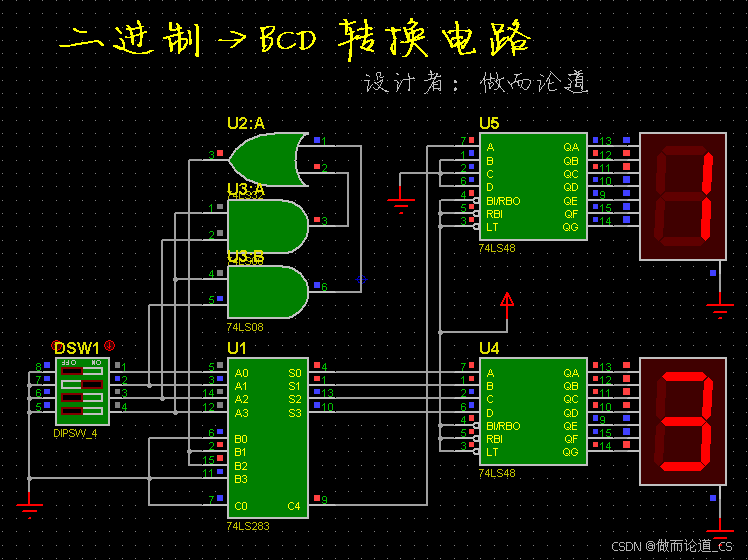

话不多说，直接上图。

电路原理介绍：
　74LS283 是 4 位的加法器，功能如下：
　　C4S3S2S1S0 = A3A2A1A0 + B3B2B1B0 + C0。
　其中：A3A2A1A0 和 B3B2B1B0 是两个加数；
　　　　C0 是 来自低位的进位。
　　　　C4S3S2S1S0 是 5 位的和。

　74LS283 相加的过程也可用下面的竖式来说明：

　　　　　　A3 A2 A1 A0
　　　　＋　B3 B2 B1 B0
　　　　＋　　　　 　 C0
　　－－－－－－－－－－－
　　　 　 C4 S3 S2 S1 S0

　针对本题目，可将：
　　4 位 8421 码当做一个加数 A3A2A1A0；
　　　0 或 6，当做另一个加数 B3B2B1B0。
　究竟是加 0 还是加 6，是由两个与门、一个或门来判断的。
　　判断电路输出的 0、1，送到 B2 B1，即可形成 0000 或 0110。

　74LS283 输出的 S3S2S1S0 就是个位数的 8421BCD 码；
　　　　　　　由 C4 输出的，就是十位数的 8421BCD 码。

　之后，再用七段码译码器芯片 (74LS48) 和共阴数码管来显示。

电路使用方法：
　在图中的左边有 4 个拨动开关，用于输入 8421 码。
　操作者设定了 4 位二进制码后，本电路就立即显示出等值的十进制数。
　图中输入的是：1101，显示就就是十进制数：1 3 。

---

　用硬件来实现十进制调整，是比较 “古老” 的方法。
　用单片机驱动数码管，就可以显示十进制数。
　如果想要吧单片机内部二进制 (8421) 码，变换到 8421BCD 码，只需执行一条指令：
　　DA   A，
　即可完成十进制调整。

－－本文完－－
