【分析】语句rREG_CLK_SRC0 = 0x10001111;中的0x10001111的来源

// 时钟控制器基地址
#define ELFIN_CLOCK_POWER_BASE		0xE0100000

// 时钟相关的寄存器相对时钟控制器基地址的偏移值
#define CLK_SRC0_OFFSET			0x200

#define REG_CLK_SRC0	(ELFIN_CLOCK_POWER_BASE + CLK_SRC0_OFFSET)
#define rREG_CLK_SRC0	(*(volatile unsigned int *)REG_CLK_SRC0)

// 5 设置各种时钟开关,使用PLL
rREG_CLK_SRC0 = 0x10001111;

【方法】结合寄存器、时钟框图、代码三者综合分析S5PV210的时钟系统

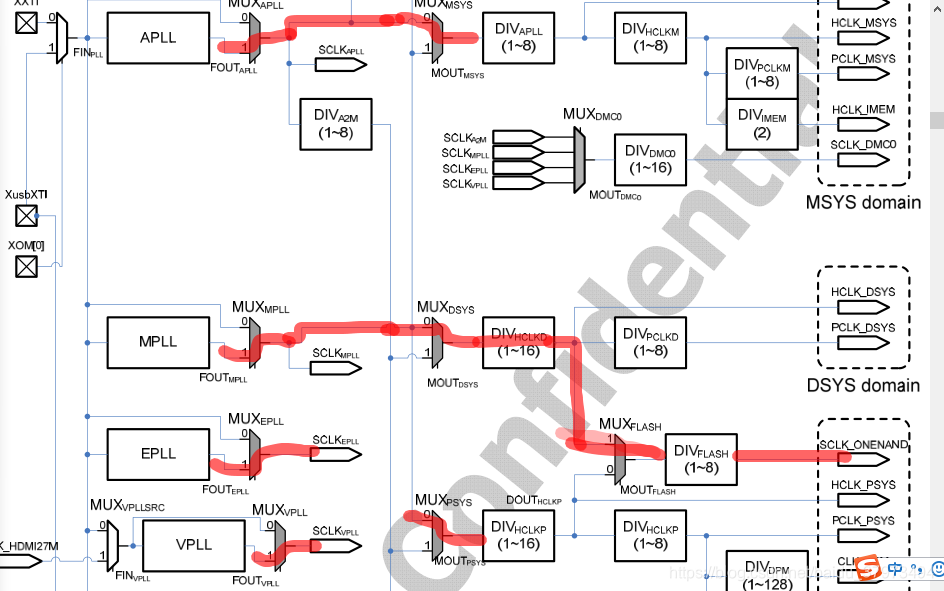

分析时记得在图上做标记（把MUX开关选哪个和DIV分频多少都标出来）然后清楚了。

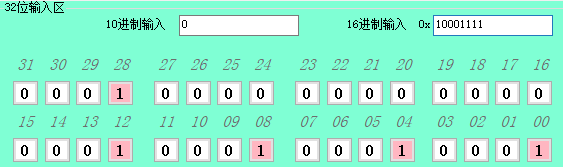

第一步：将数据0x10001111复制到位操作软件，得到下图
