dht11温湿度传感器工作原理引脚功能电路接线图

资源获取码:aaaa
.

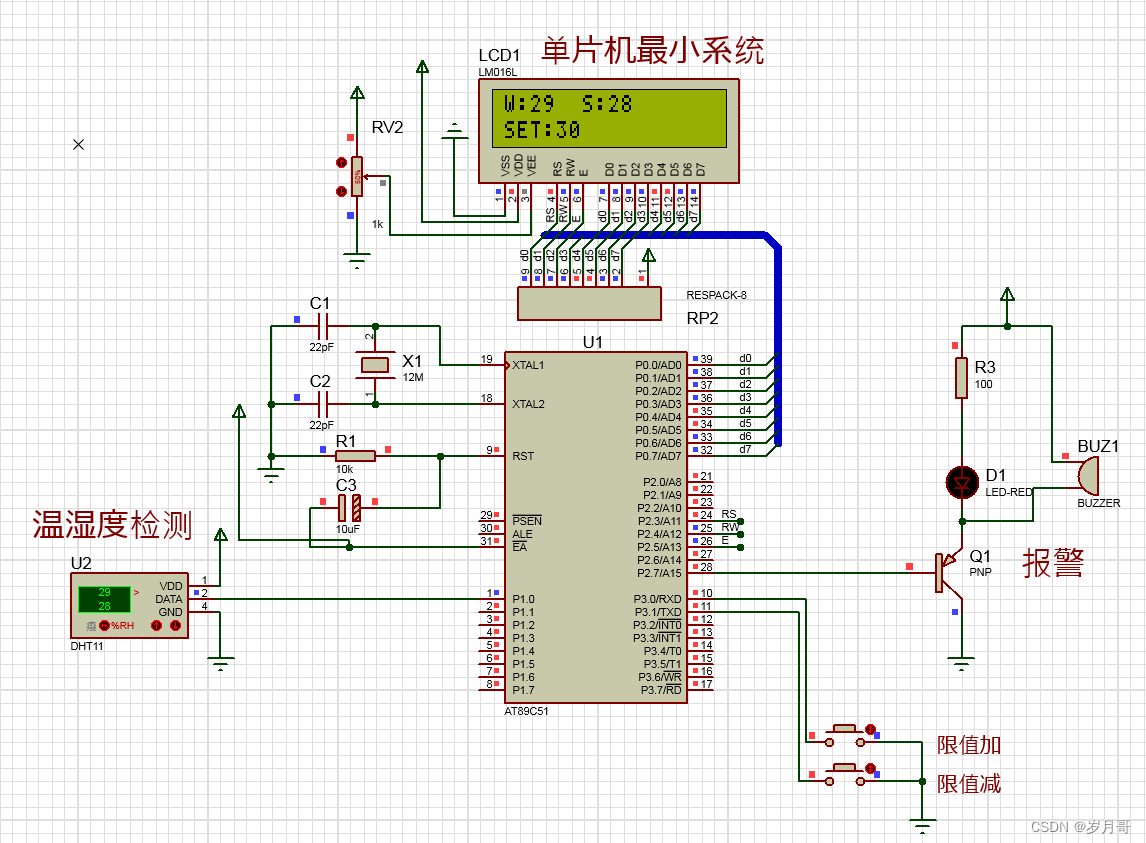

dht11温湿度传感器仿真图
.
在这里插入图片描述
.
.
功能描述:
1 本实验采用DHT11作为温湿度检测模块,液晶1602显示,报警电路,按键电路
2 液晶上面W代表温度,S代表湿度,SET代表限值
3 这个SET限值可以由右下角的按键进行加减设置
4 当温度或者湿度值大于限值,蜂鸣器报警
.
.
.
dht11温湿度传感器工作原理
.
DHT11是一款有已校准数字信号输出的温湿度传感器。 精度湿度±5%RH, 温度±2℃,量程湿度20-90%RH, 温度0~50℃。

一.电路连接分析

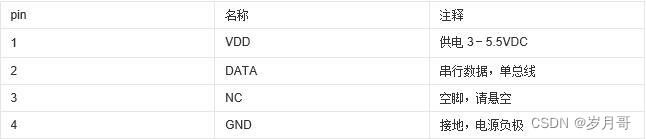

1.引脚图
.
在这里插入图片描述
.
.
.

2.接线图

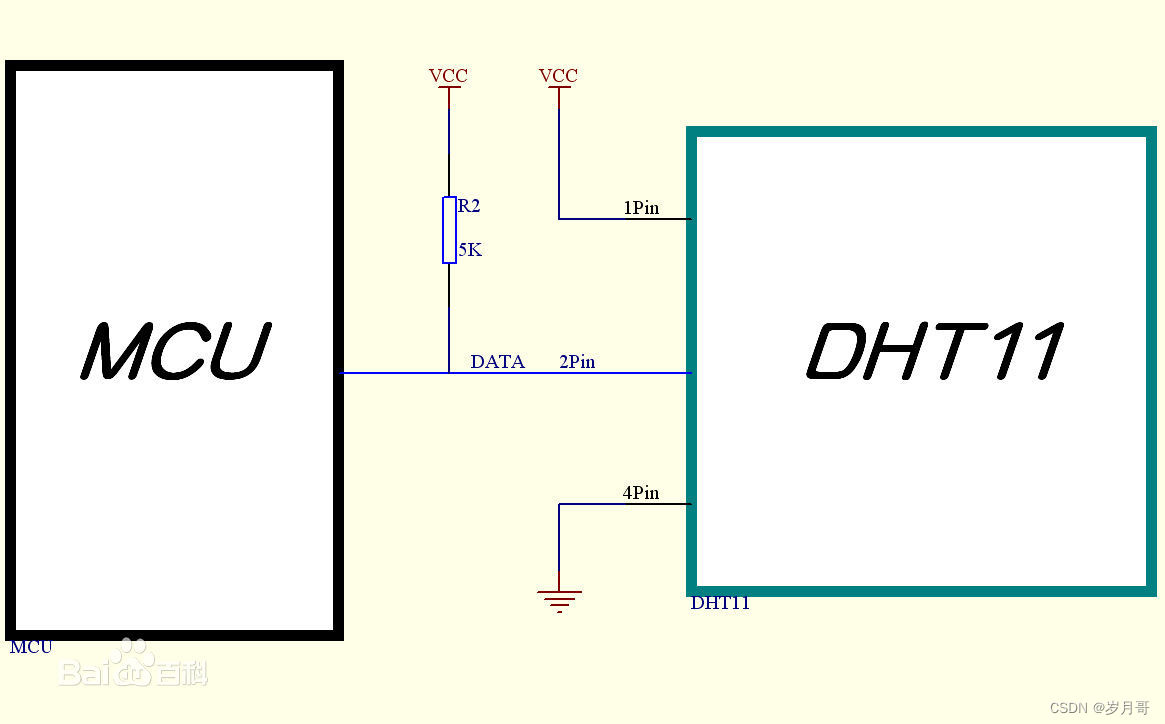

DHT11 器件采用简化的单总线通信。单总线即只有一根数据线,系统中的数据交换、控制均由单总线完成。单总线通常要求外接一个约 5.1kΩ 的上拉电阻,这样,当总线闲置时,其状态为高电平。由于它们是主从结极,只有主机呼叫从机时,从机才能应答,因此主机访问器件都必须严格遵循单总线序列,如果出现序列混乱,器件将不响应主机。
.
在这里插入图片描述
.
.
.
二.数据采集分析

1.数据总时序

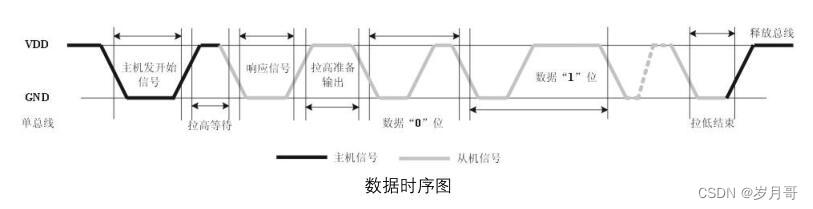

用户主机(MCU)发送一次开始信号后,DHT11 从低功耗模式转换到高速模式,待主机开始信号结束后,DHT11 发送响应信号,送出 40bit 的数据,幵触发一次信采集
在这里插入图片描述

.
.
.

2.主机发送起始信号

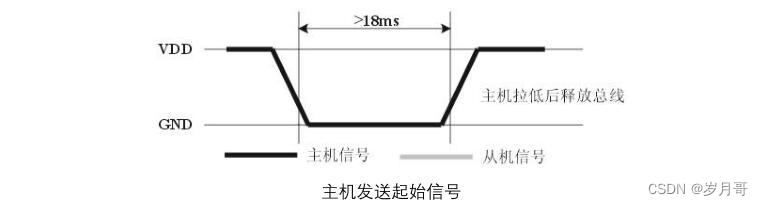

单片机连接DHT11的DATA引脚的I/O口输出低电平,且低电平保持时间不能小于 18ms,然后等待 DHT11 作出应答信号。
在这里插入图片描述
.
.
.

3.检测从机应答信号

DHT11 的 DATA 引脚检测到外部信号有低电平时, 等待外部信号低电平结束, 延迟后 DHT11 的 DATA引脚处于输出状态,输出 80 微秒的低电平作为应答信号,紧接着输出 80 微秒的高电平通知外设准备接收数据。
在这里插入图片描述

.
.
.
4.接收数据

(1)数据判定规则

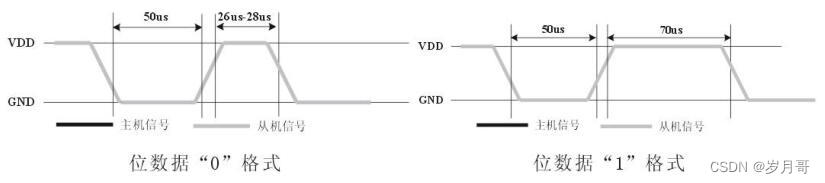

位数据“0”的格式为: 50 微秒的低电平和 26-28 微秒的高电平,位数据“1”的格式为: 50 微秒的低电平加 70微秒的高电平。

接收数据时可以先等待低电平过去,即等待数据线拉高,再延时60us,因为60us大于28us且小于70us,再检测此时数据线是否为高,如果为高,则数据判定为1,否则为0。

用dht11做一个温湿度显示
(2)数据格式

一次传送 40 位数据,高位先出

8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据+8bit 校验位。

(3)数据校正

判断“8bit 湿度整数数据 + 8bit 湿度小数数据+8bit 温度整数数据 + 8bit 温度小数数据”的结果是否等于8bit 校验位。如果等于则数据接收正确,否则应该放弃这一次的数据,重新接收。

岁月哥是单片机专业,需要代做单片机课设,毕设的同学,请联系徵信:nianhua238

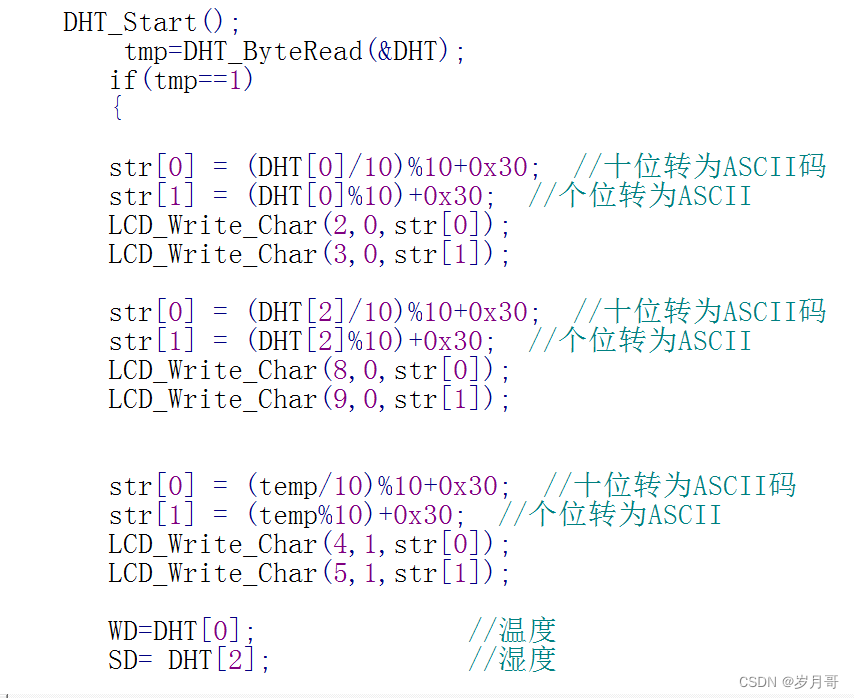

dht11主程序
.
.
在这里插入图片描述
.
.
.

希望同学们喜欢了!

### DHT11传感器原理图与硬件连接 DHT11是一种数字温湿度传感器,其内部结构由一个电容式感湿元件和NTC测温元件组成,并与高性能8位单片机相连[^2]。该传感器通过单总线协议进行数据传输,这意味着所有的数据通信都在一条线上完成。 #### 原理图概述 对于DHT11来说,主要组成部分包括: - **电容式感湿元件**:用于测量环境中的相对湿度。 - **NTC测温元件**:负责监测周围空气的温度变化。 - **微控制器单元(MCU)**:处理来自两个感应器的信息并将其转换成易于读取的形式发送出去。 这些组件被集成在一个小型封装内,外部仅有四个引脚可见: | 引脚编号 | 名称 | 功能描述 | |----------|----------|------------------------| | 1 | VDD | 提供工作电压 (3.3~5.5V) | | 2 | DATA | 单总线数据输入/输出端 | | 3 | NC | 空置 | | 4 | GND | 地线 | 为了确保稳定的工作状态,在DATA引脚处通常会附加一个约4.7kΩ 的上拉电阻到电源正极[VCC][^1]。 #### 连接方法 当使用STM32或其他MCU来驱动DHT11时,可以按照如下方式进行物理连线: - 将DHT11模块上的`VDD`引脚接到开发板的相应供电轨(如3.3V或5V); - `GND`接地; - 数据线(`DATA`)则需连至任意可用GPIO口,并记得加装必要的上拉电阻; 以下是基于上述说明的一个典型电路示意图表示形式(请注意实际应用中可能因具体型号而略有差异): ```plaintext +-----------+ | | | STM32 |---> GPIO(Pin X) ---[4.7KΩ Resistor]---> | | | +-----------+ | Data Line ↓ +---------+ | | | DHT11 | | | +---------+ ↑ Power Supply ``` 此图为简化版示意,展示了如何将DHT11接入到像STM32这样的处理器平台上。值得注意的是,如果选用带有内置PCB走线的产品,则无需额外焊接分立元器件即可实现相同功能
