ADC0808/ADC0809引脚图及功能和工作原理介绍

ADC0808芯片有28条引脚，采用双列直插式封装。如图所示：
.
.
.

各引脚功能如下：

1-5和26-28（IN0-IN7）：8路模拟量输入端。

8、14、15和17-21：8位数字量输出端。

22（ALE）：地址锁存允许信号，输入，高电平有效。

6（START）： A/D转换启动脉冲输入端，输入一个正脉冲（至少100ns宽）使其启动（脉冲上升沿使0808复位，下降沿启动A/D转换）。

7（EOC）： A/D转换结束信号，输出，当A/D转换结束时，此端输出一个高电平（转换期间一直为低电平）。
10（CLK）：时钟脉冲输入端。
.
.
.

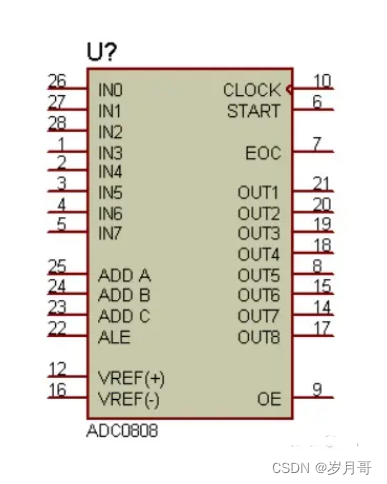

芯片引脚图如下

.
,
,

ADC0808工作原理

ADC0808是一款八位A/D转换器，它可以将模拟信号转换成数字信号来计算机处理。它的前缀0808表示它是八位的，每一位可以表示一个数值，它最多可以将输入的模拟信号转换成256种不同的数值。
.

ADC0808是由基本模拟电路，放大器，多位比较器，计时器，数据暂存器等组成的系统。它由一个定时器，多个放大器和多位比较器组成的系统构成，这种系统可以连续地对输入的模拟信号进行时间分辨率，它能够提供较好的信号转换精度。输入的模拟信号通过定时器分解，把模拟信号转换成位值。通过放大器，把位值变成比较电压，多位比较器比较这些比较电压与模拟信号之间的差值，把结果存储在数据暂存器中，最终完成信号的转换。
.

ADC0808具有较好的性能，它提供比较精准的时间分解，而且转换精度也很高，能够把输入信号准确地转换为数字信号。另外，它的运行速度也很快，能够很快地完成信号的转换。
.
.

岁月哥是单片机专业，需要代做单片机课设，毕设的同学，请联系徵信：nianhua238

.
.
.

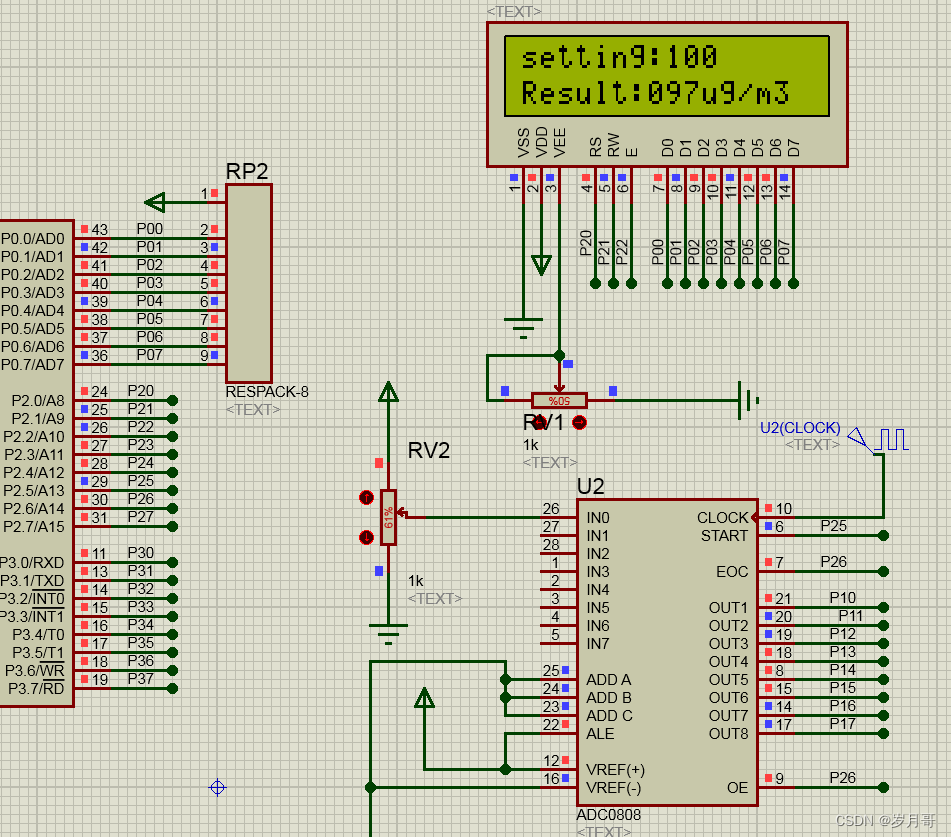

仿真图

.
.

如何验证你程序有没有正常在跑？

我一般在开发产品的时候，首先会把仿真图运行一遍，如果仿真图运行成功，安全感就来了。

希望朋友们喜欢了！
