DS18B20数字温度传感器的工作原理引脚及功能实物读取温度原理图

已于 2023-09-16 11:01:17 修改
阅读量1.9w 收藏 46
点赞数 7
文章标签： DS18B20
于 2023-06-27 09:17:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/baidu_38915797/article/details/131409537
版权

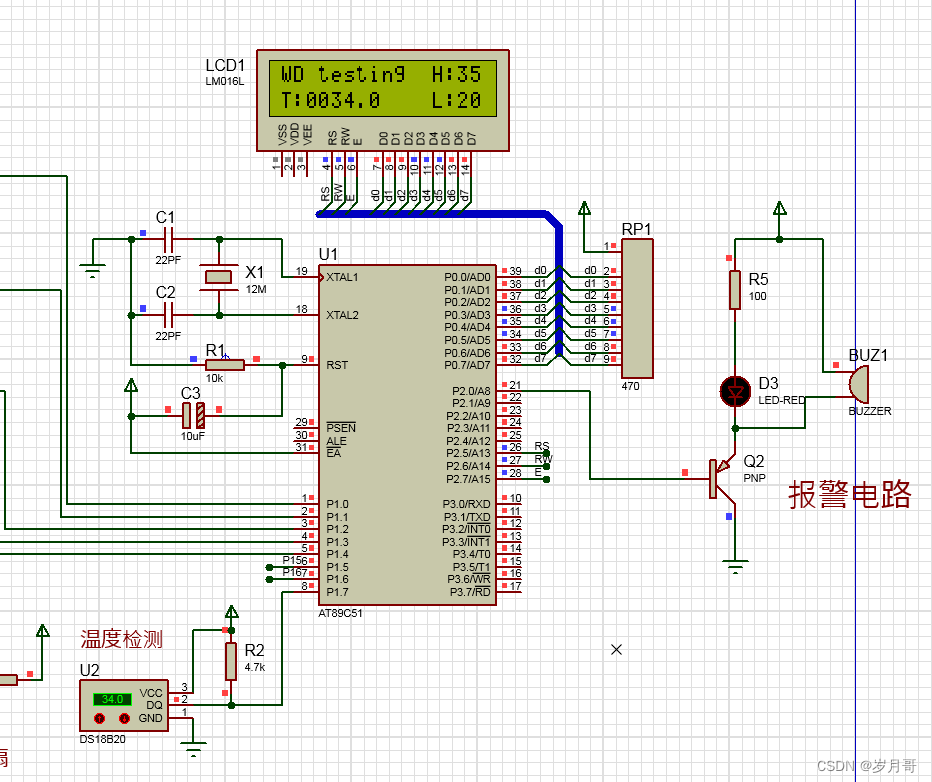

DS18B20温度传感器仿真图
.
.
在这里插入图片描述
.
.
功能描述：
1 本实验采用DS18B20作为温度检测模块，51单片机，液晶1602显示，报警电路，按键电路。
2 液晶上面T代表温度，H代表上限值，L代表下限值
3 这个上下限值可由按键进行加减设置
4 当温度大于上限值或者少于下限值，蜂鸣器报警
.
5 岁月哥是单片机专业，需要代做单片机课设，毕设的同学，请联系徵信：nianhua238
.
.
DS18B20简介

DS18B20是一种数字温度传感器，由美国Dallas Semiconductor公司生产。它采用单总线接口，只需要一根数据线就可以实现与微处理器的通信，具有体积小、精度高、抗干扰能力强等特点。DS18B20的测量范围为-55℃~+125℃，分辨率为0.0625℃，精度为±0.5℃。同时，DS18B20还具有多点测温、自校准、低功耗等特性，适用于各种狭小空间设备数字测温和控制领域。DS18B20是一种数字温度传感器，它采用高温度系数晶振，并通过振荡频率的改变来实现温度的测量。读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s减为750ms。

.
.

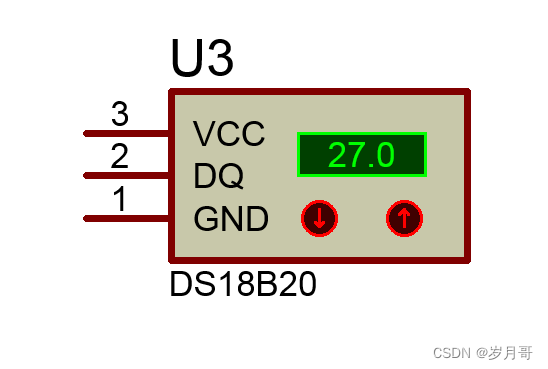

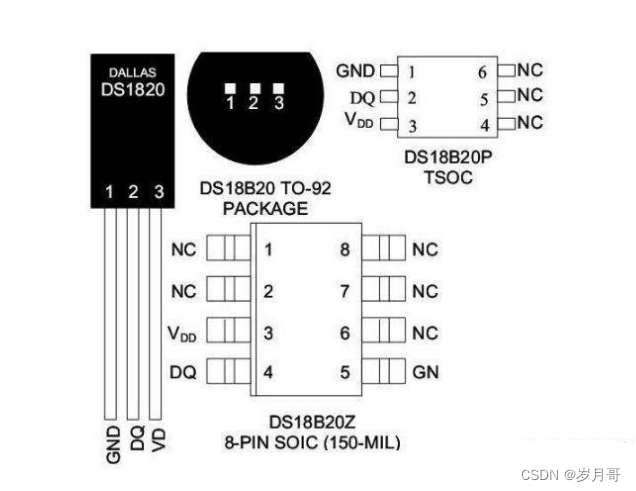

DS18B20引脚介绍
在这里插入图片描述

.
.
在这里插入图片描述.
.

引脚1为地（GND）引脚，连接到电路的地；

引脚2为数据引脚（DQ），用于与单总线通信；

引脚3为电源引脚（VCC），连接到电路的电源；

.
.

DS18B20的工作原理

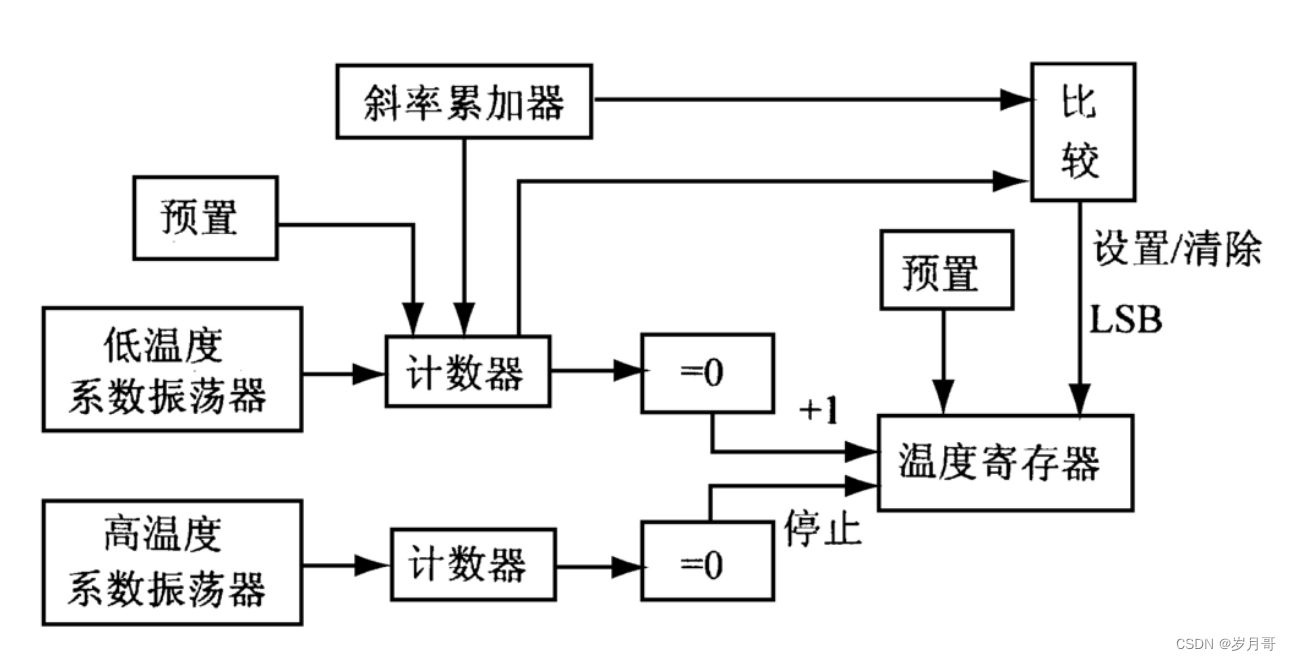

当传感器检测到温度变化时，它会输出一个固定频率的脉冲信号。这个脉冲信号被送到计数器1中，计数器对低温度系数晶振产生的脉冲信号进行减法计数。当计数器的预置值减到0时，温度寄存器的值将加1，计数器的预置将重新被装入，计数器重新开始对低温度系数晶振产生的脉冲信号进行计数。这样循环直到计数器2计数到0时，停止温度寄存器值的累加，此时温度寄存器中的数值即为所测温度。

.

为了补偿和修正测温过程中的非线性，DS18B20采用了斜率累加器，它可以补偿和修正测温过程中的非线性。斜率累加器的输出用于修正计数器1的预置值，从而使测温更加准确。
.
.
在这里插入图片描述

,
,
.

DS18B20是一种常用的数字温度传感器，用于测量环境温度。它采用单总线接口，可与多种主机通信，并能够将测量的温度值以数字格式传输到计算机中。

.

DS18B20的输出是数字信号，具有体积小、硬件开销低、抗干扰能力强、精度高等特点。它采用高温度系数晶振，并通过振荡频率的改变来实现温度的测量。读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s减为750ms。

.

DS18B20的封装形式多样，有LTM8877、LTM8874等等。它可用于电缆沟测温、高炉水循环测温、锅炉测温、机房测温、农业大棚测温、洁净室测温、弹药库测温等各种非极限温度场合。由于DS18B20的体积小、耐磨耐碰、使用方便、封装形式多样等优点，因此它适用于各种狭小空间设备数字测温和控制领域。

.

DS18B20的测温范围为-55到+125 ℃，每秒增量为0.5 ℃，精度为±0.2 ℃。它通常用于管道式、螺纹式、磁铁吸附式、不锈钢封装式等封装形式。在实际应用中，确保DS18B20能够获得充足的驱动电流，成为能够返回二进制温度数值的关键。

.
.
.
总之，DS18B20是一种常用的数字温度传感器，它采用高温度系数晶振，并通过振荡频率的改变来实现温度的测量。读写时序和测温原理与DS1820相同，只是得到的温度值的位数因分辨率不同而不同，且温度转换时的延时时间由2s减为750ms。
.
.
希望朋友们喜欢了！
