H264及H265 I帧解析 [转]

H264及H265 I帧解析 [转]

h264 I帧的判断

• 参考原文：https://blog.csdn.net/dxpqxb/article/details/13289205?utm_source=copy

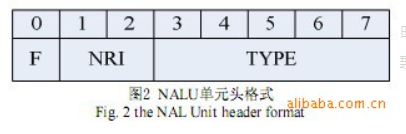

• H264数据的NALU 头的格式如图2 所示：

• F：forbidden_zero_bit.1 位，如果有语法冲突，则为 1。当网络识别此单元存在比特错误时，可将其设为 1，以便接收方丢掉该单元。
• NRI：nal_ref_idc.2 位，用来指示该NALU 的重要性等级。值越大，表示当前NALU越重要。具体大于0 时取何值，没有具体规定。

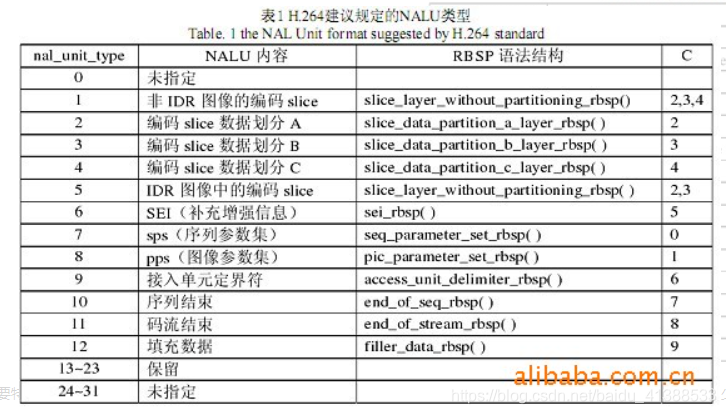

• Type：5 位，指出NALU 的类型。具体如表1 所示：

• 需要特别指出的是，NRI 值为 7 和 8 的NALU 分别为序列参数集（sps）和图像参数集（pps）。
• 参数集是一组很少改变的，为大量VCL NALU 提供解码信息的数据。
• 其中序列参数集作用于一系列连续的编码图像，而图像参数集作用于编码视频序列中一个或多个独立的图像。
• 如果没能正确接收到这两个参数集，那么其他NALU 也是无法解码的。
• 因此它们一般在发送其它 NALU 之前发送，并且使用不同的信道或者更加可靠的传输协议（如TCP）进行传输，也可以重复传输。
• H264帧前面四个字节是h264头部（00000001），从第5个字节开始判断：

int judgeFrameType(char *data, int codecid)
{
	int iFrameType = 1;  //0-Iframe 1-Pframe
	if (codecid == STREAM_VIDEO_H264)
	{
		if ((data[4] & 0x1f) == 0x07 || (data[4] & 0x1f) == 0x08 || (data[4] & 0x1f) == 0x05)
			iFrameType = 0;
	}
	else if (codecid == STREAM_VIDEO_H265)
	{
		if ((data[4] & 0x7e) == 0x40 || (data[4] & 0x7e) == 0x42 || (data[4] & 0x7e) == 0x44 ||
			(data[4] & 0x7e) == 0x4e)
			iFrameType = 0;
	}

	return iFrameType;
}

• 可参考文章：《H264(NAL简介与I帧判断)》
• 《H264结构与码流解析》
• 《H264, H265硬件编解码基础及码流分析》
• 《H264视频传输、编解码----H264数据结构》

H264中I帧和IDR帧的区别

• 文章链接：https://blog.csdn.net/Jammg/article/details/52357245
• IDR（Instantaneous Decoding Refresh）--即时解码刷新。
• I和IDR帧都是使用帧内预测的。它们都是同一个东西而已,在编码和解码中为了方便，要首个I帧和其他I帧区别开，所以才把第一个首个I帧叫IDR，这样就方便控制编码和解码流程。IDR帧的作用是立刻刷新,使错误不致传播,从IDR帧开始,重新算一个新的序列开始编码。而I帧不具有随机访问的能力，这个功能是由IDR承担。IDR会导致DPB（DecodedPictureBuffer参考帧列表——这是关键所在）清空，而I不会。IDR图像一定是I图像，但I图像不一定是IDR图像。一个序列中可以有很多的I图像，I图像之后的图像可以引用I图像之间的图像做运动参考。
•  对于IDR帧来说，在IDR帧之后的所有帧都不能引用任何IDR帧之前的帧的内容，与此相反，对于普通的I-帧来说，位于其之后的B-和P-帧可以引用位于普通I-帧之前的I-帧。从随机存取的视频流中，播放器永远可以从一个IDR帧播放，因为在它之后没有任何帧引用之前的帧。但是，不能在一个没有IDR帧的视频中从任意点开始播放，因为后面的帧总是会引用前面的帧。

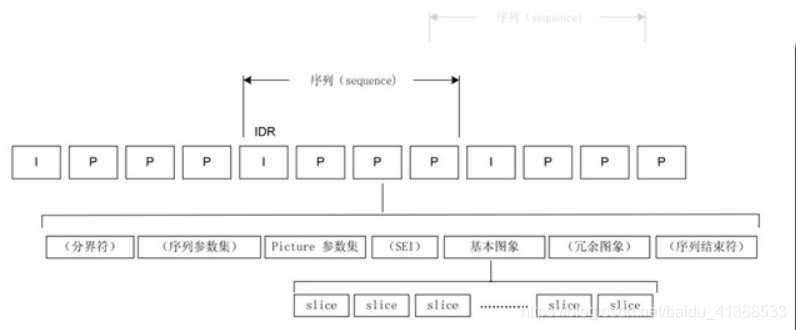

• IDR: 在H.264中，图像以序列为单位进行组织。一个序列的第一个图像叫做 IDR 图像（立即刷新图像），IDR 图像都是 I 帧图像。H.264 引入 IDR 图像是为了解码的重同步，当解码器解码到 IDR 图像时，立即将参考帧队列清空，将已解码的数据全部输出或抛弃，重新查找参数集，开始一个新的序列。这样，如果前一个序列出现重大错误，在这里可以获得重新同步的机会。IDR图像之后的图像永远不会使用IDR之前的图像的数据来解码。
• IDR 图像一定是 I 图像，但 I 图像不一定是 IDR 图像。I帧之后的图像有可能会使用I帧之前的图像做运动参考。
• 另外，一个或者多个图像参数集对应一个序列参数集。
