无线帧

参数说明

时域中各个字段的大小以时间单位表示
在这里插入图片描述
其中
在这里插入图片描述赫兹
在这里插入图片描述

常数

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

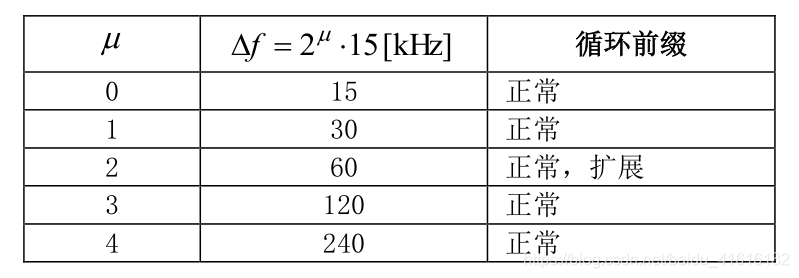

参数集

支持多个 OFDM 数字，用u表示，如表所示分别从高层参数 subcarrierSpacing 和 cyclicPrefix 获得带宽部分的循环前缀

在这里插入图片描述

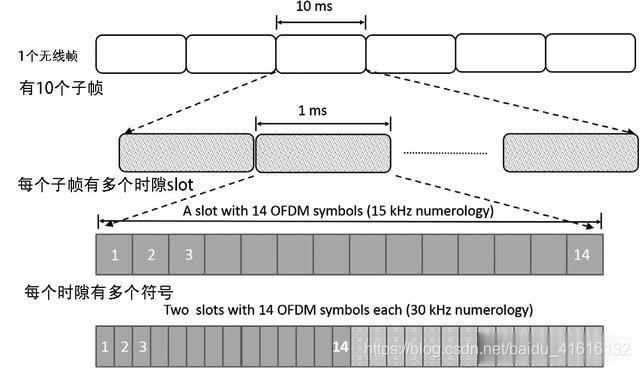

帧结构

帧和子帧

5G中无线帧是10ms，有10个子帧；
每个子帧就是1ms；
每个子帧又由多个时隙slot组成，每个slot又由14个OFDM符号构成。
在这里插入图片描述

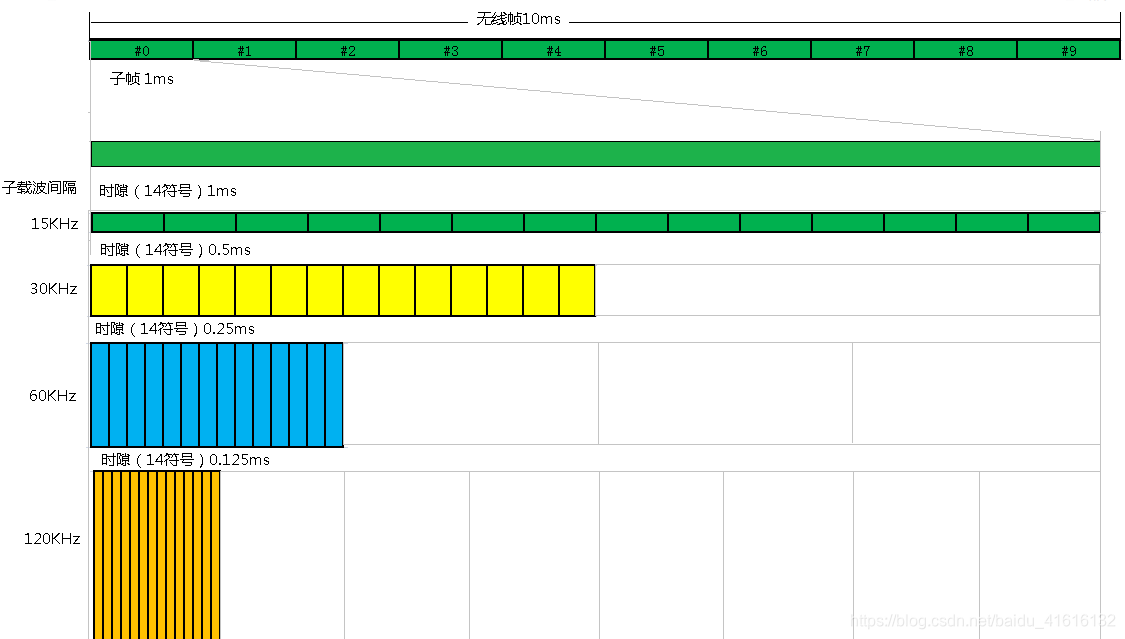

子载波间隔越大则时隙越短（最小的子载波间隔15KHz对应的时隙长1ms、最大的子载波间隔240KHz对应时隙长0.0625ms）
对于URLLC场景，要求传输时延低，此时网络可以通过配置比较大的子载波间隔来满足时延要求
在这里插入图片描述
下行链路和上行链路传输被组织成帧 ( ) ms 10 100c f max f=   = T N f T 时长

每个由 10 个子帧组成( ) ms 1 1000c f max sf=   = T N f T 时长

一个无限帧长为10ms，每个无线帧分为10个子帧，子帧长度为1ms；每个无线帧又可分为两个半帧（half-frame），第一个半帧长5ms、包含子帧#0 ~ #4，第二个半帧长5ms、包含子帧#5 ~ #9；这部分的结构是固定不变的。

可变的部分是每个子帧包含的OFDM符号数，由于子载波间隔是可变的，子载波间隔越大则每个OFDM符号的长度越短，而子帧长度是固定为1ms的，所以子载波间隔越大则一个子帧所包含的OFDM符号越多，计算公式为：
