因为自己要做开发板，就给stm32的uart1加了个ch340一键下载电路，记录在此：
开发板原理图

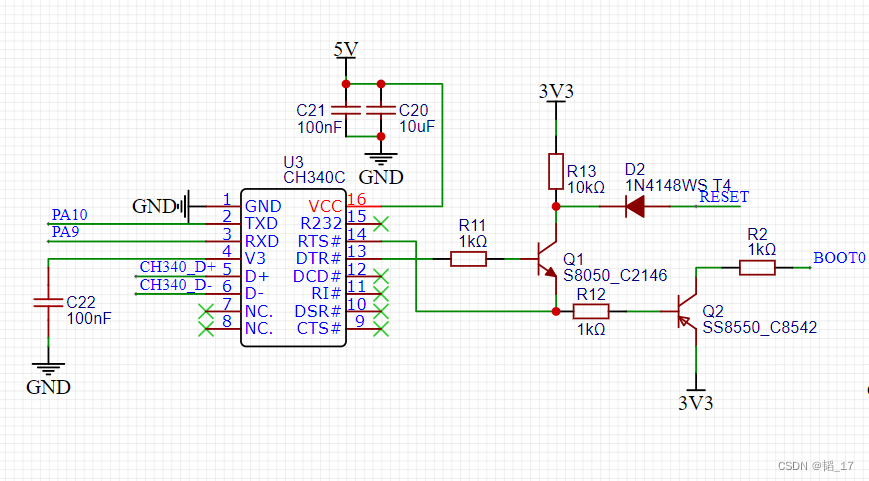

原理图：
在这里插入图片描述

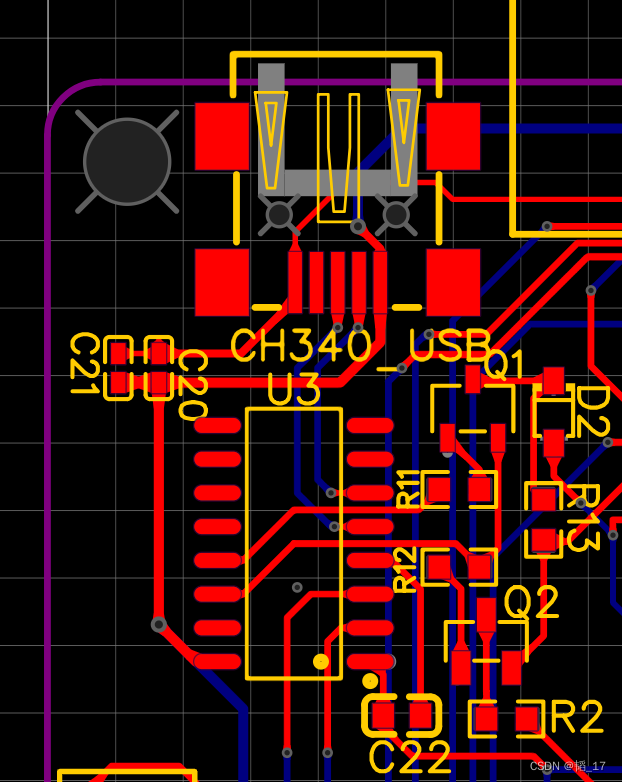

pcb制板图：
在这里插入图片描述

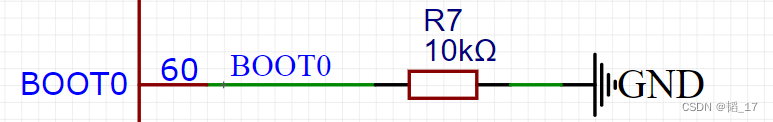

此外还要把BOOT0通过一个10KΩ电阻接地
在这里插入图片描述
以上元器件大多数都是嘉立创基础库，不用交换料费，ch340和USB插座除外

下载要使用flymcu，在这里下载：http://www.mcuisp.com/

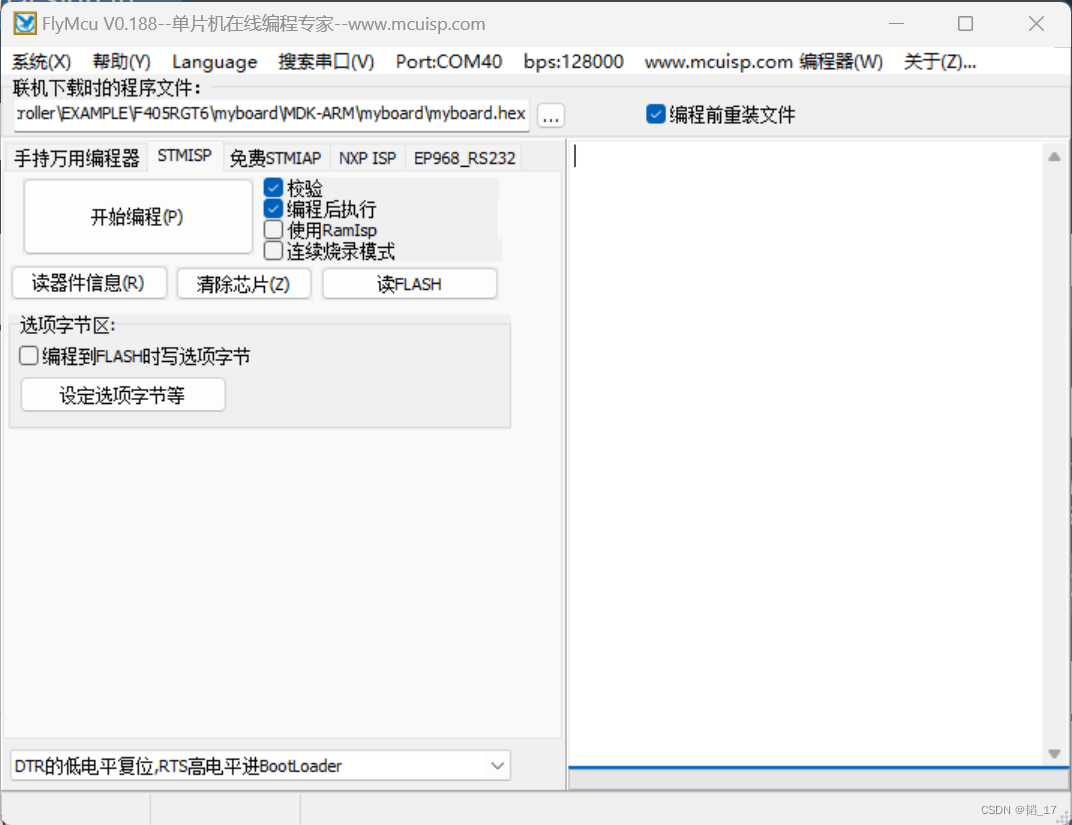

配置如图，波特率最好选择115200bps，不然很有可能失败，越慢失败可能性越低
在这里插入图片描述
