CH340一键下载电路reset复位问题

项目场景：

有个项目：一块信号采集板采集信号，达到阈值触发。采集板需要通过串口（CH340）接上位机查看采集信息以及烧录程序，用的是CH340C的一键下载电路，如图1

图1

---

问题描述

板子上电信号默认拉高，低触发。在电脑上串口助手打开串口的时候会误触发，导致另一块触发板动作。

---

原因分析：

用示波器查看NRST上的波形，在点击"打开串口"的时候（图2），NRST有短暂的拉低复位，如图3。

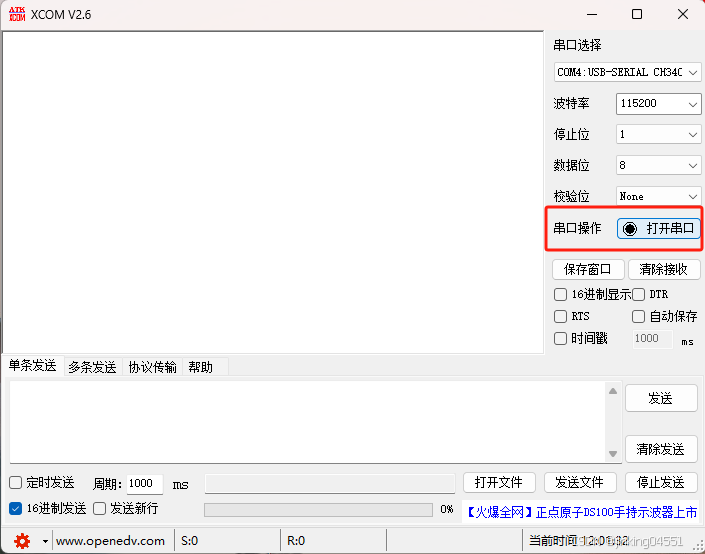

图2

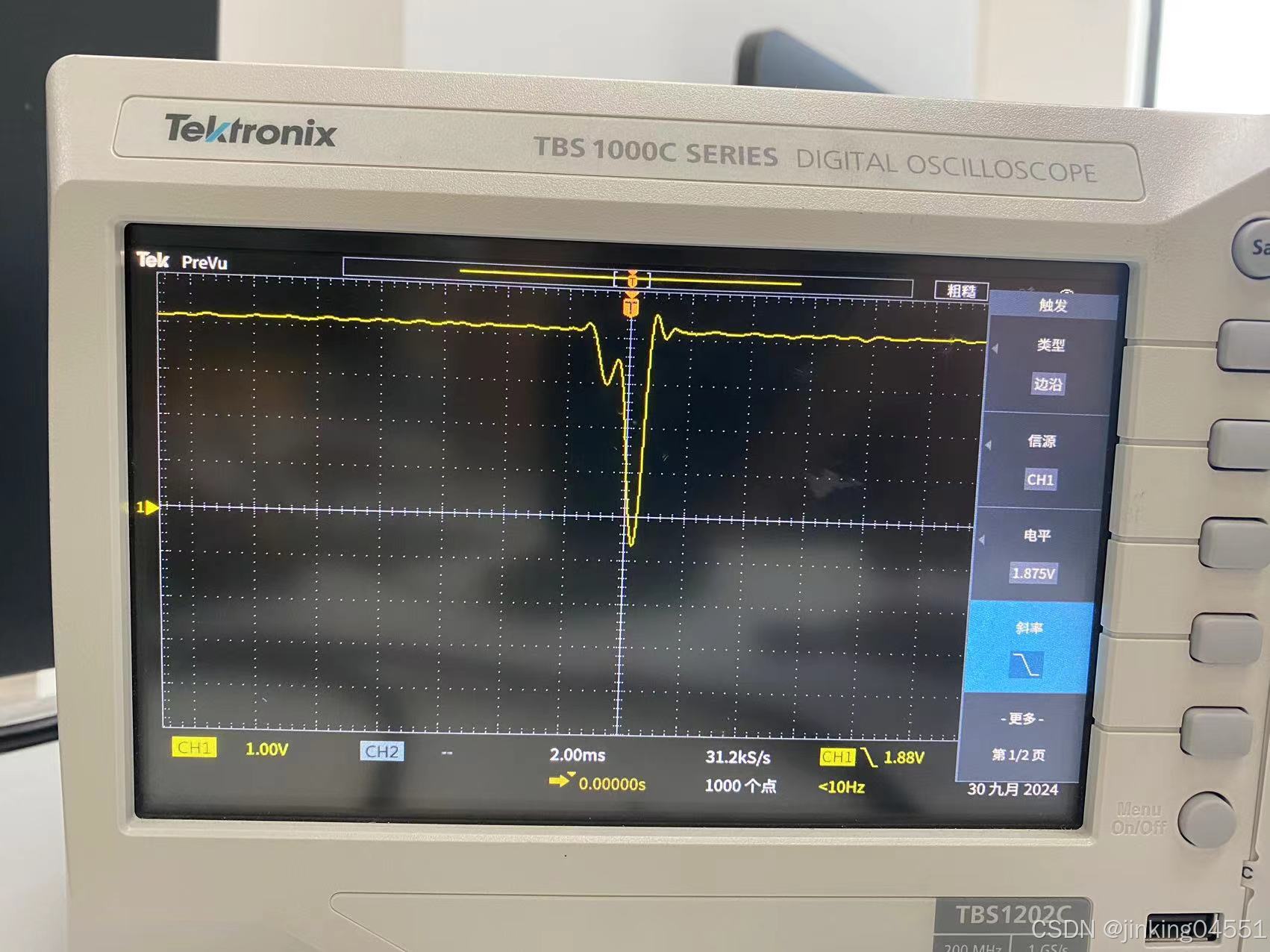

图3

解决方案：

将触发改为上电默认低，高电平触发。即使打开串口复位了，输出也是低，不会误触发了。
