1、背景介绍

在2012年的ImageNet竞赛中，AlexNet获得了top-5测试的15.3%error rate，获得第二名的方法error rate 是 26.2%

AlexNet有60 million个参数和65000个神经元，五层卷积，三层全连接网络，最终的输出层是1000通道的softmax。

训练这种规模的网络要大量的计算能力，AlexNet利用了GPU提供的大量并行能力，利用两块GPU分配网络训练的工作，大大提高了运算效率。

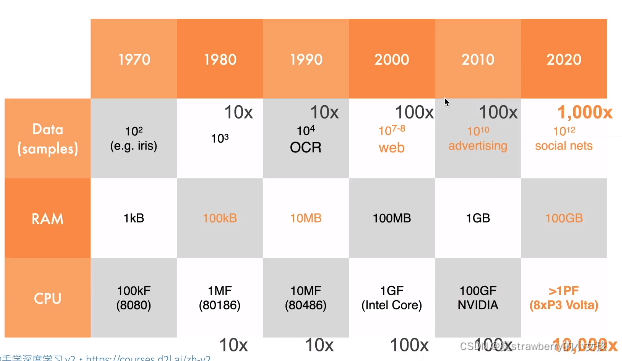

近60年的发展趋势：
在这里插入图片描述

2、与LeNet相较

更深更大的LeNet，主要改进：

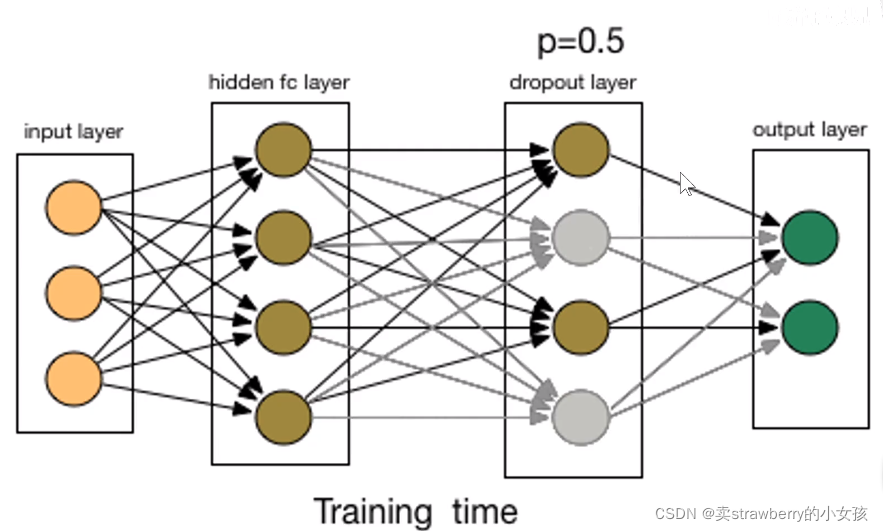

丢弃法（在隐藏全连接层后加入丢弃层）
由Sigmoid——>ReLu，可减缓梯度消失
由平均池化——>MaxPooling
数据增强（随机截取、亮度调节、色温…）

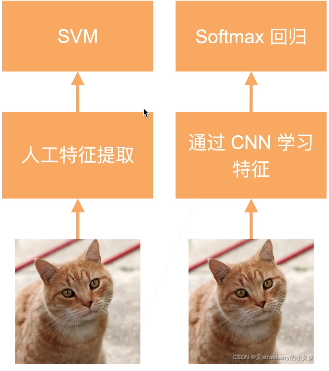

计算机视觉方法的改进：
右侧为AlexNet
在这里插入图片描述

3、AlexNet网络结构

AlexNet网络包含8个网络层，5个卷积层，3个全连接层，采用两个GPU进行训练，激活函数ReLu，池化方法为MaxPooling，数据参数大概为240MB。

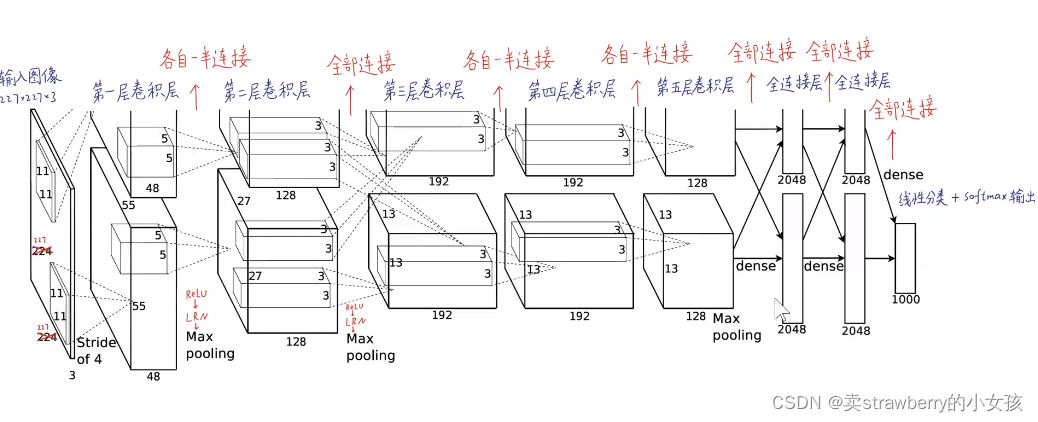

网络结构示意图如下：

在第2个C2卷积层和第3个C3卷积层，以及最后一个卷积层C5和全连接f6层之间，GPU能全部连接；
其他层中，每一个神经元只能接受同一个GPU从上一层传来的数据。

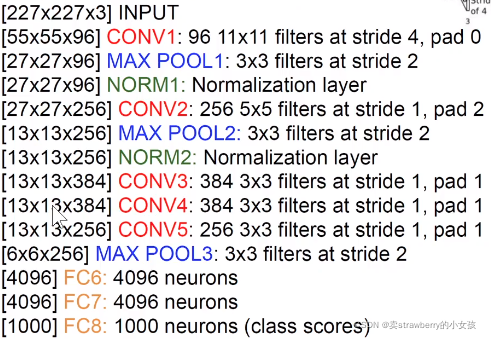

输入图像：227x227x3，远大于MNIST和CIFAR的数据样本，一般越大的输入信息完整性越高。

Conv1卷积层

使用11x11的卷积核
stride=4，输出96个通道。
输出特征图55x55x96：55=(227-11)/4+1。

LRN层norm1

local_size=5
输出:27x27x96

pool1池化层

3x3的池化核
stride=2
输出特征图27x27x96：27=(55-3)/2+1

Conv2卷积层

使用5x5的卷积核
stride=1，pad=2，group=2，输出256个通道，pad=2保证输入输出尺寸一样。
输出特征图27x27x256：27=(27-5 + 2*2)/1+1。

LRN层norm2

local_size=5
输出:13x13x256

pool2池化层

3x3的池化核
stride=2
输出特征图13x13x256：13=(27-3)/2+1

Conv3卷积层

C2卷积层和C3卷积层，GPU能全部连接
使用3x3的卷积核
stride=1，pad=1，输出384个通道。
输出特征图13x13x384：13=(13-3 + 2*1)/1+1。

Conv4卷积层

使用3x3的卷积核
stride=1，pad=1，输出384个通道。
输出特征图13x13x384：13=(13-3 + 2*1)/1+1。

Conv5卷积层

使用3x3的卷积核
stride=1，pad=1，输出256个通道。
输出特征图13x13x256：13=(13-3 + 2*1)/1+1。

pool3池化层

3x3的池化核
stride=2
输出特征图6x6x256：6=(13-3)/2+1

f6全连接层

卷积层C5和全连接f6层之间，GPU能全部连接
全连接：(6x6x256)x4096
输出：1x1x4096

dropout层dropout6

输出：1x1x4096

f7全连接层

输入：1x1x4096
总参数量：4096x4096
输出：1x1x4096

dropout层dropout7

输出：1x1x4096

f8全连接层

输入：1x1x4096
总参数量：4096x1000
输出：1000

4、LRN局部响应归一化

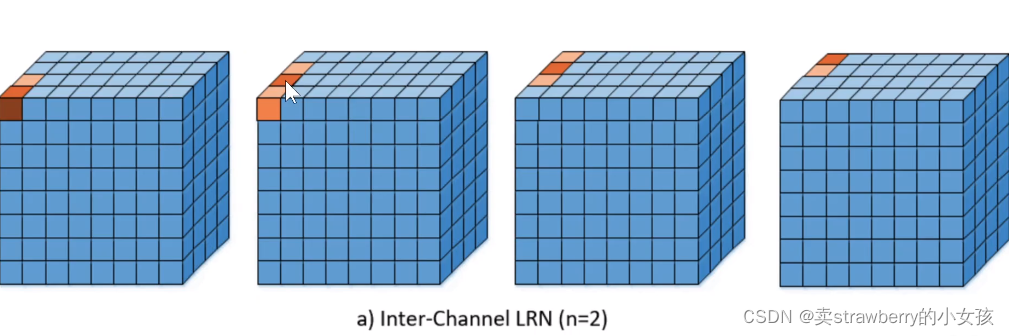

使用LNR：可以使得同一位置不需要太多的高激活函数，对局部神经元的活动创造竞争机制，抑制反馈较小的神经元，放大反应大的神经元，起到侧向抑制的作用，提高了泛化能力。
在这里插入图片描述

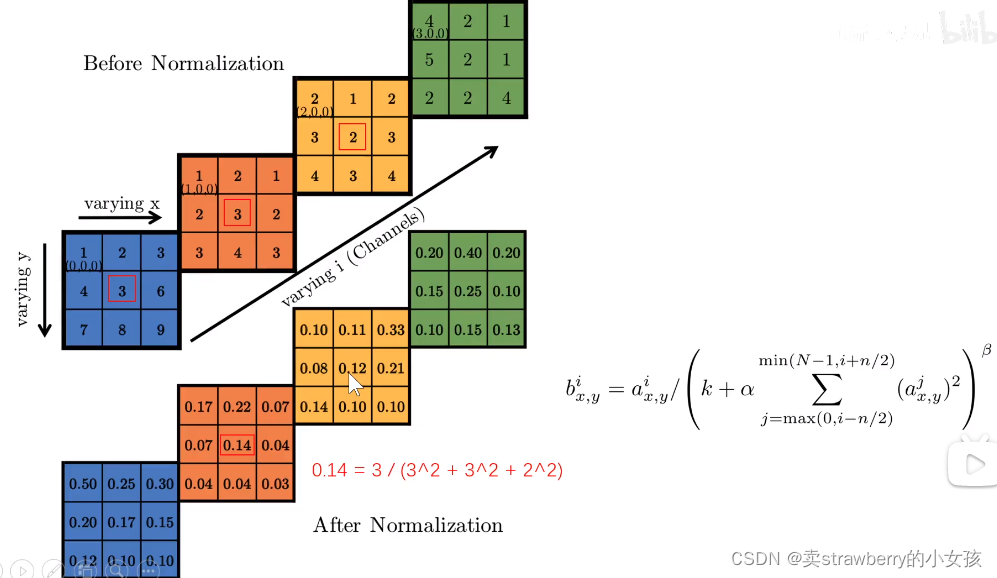

比如将4个channel落在一起，每一个channel表示卷积核提取出的特征，进行归一化：
将某一个方块作为分子，将周围三个方块的平方和作为分母：
对第二个feature map的3进行LNR(Local Response Normalized)——>0.14=3/(3X3+3X3+2X2)
对第三个feature map的2进行LNR(Local Response Normalized)——>0.12=2/(3X3+2X2+2X2)
在这里插入图片描述
