LBS 开发微课堂｜全新track轨迹插件：轻松实现轨迹可视化效果

本文链接：https://blog.csdn.net/baiduopenmap/article/details/146561321

为了让广大开发者

更深入地了解

百度地图开放平台的技术能力

轻松掌握满满的技术干货

更加简单地接入位置服务

我们特别推出了

“位置服务（LBS）开发微课堂”

系列技术案例

第八期的主题是

如何借助百度地图 track轨迹插件实现轨迹可视化效果

在当今数字化时代，地理信息的动态展示已成为各类应用中提升用户体验的重要功能。

在这其中，轨迹信息的展示尤为重要，它不仅能够直观呈现移动对象的路径，还能为各行业提供有力的数据支持。

轨迹信息的应用场景非常广泛，涵盖了物流、智慧城市、旅游、安全管理及农业等多个领域。例如，物流企业可通过轨迹信息优化配送路线，降低运输成本；智慧城市则可利用其监控公共交通和市政服务车辆的运行效率；旅游行业能够借助轨迹信息为用户提供动态路线演示，提升旅游体验；安全管理部门可通过轨迹分析优化巡逻路径，提高管理效率；农业领域则能利用轨迹信息监测农用机械作业，提高农业生产效率。

近期，百度地图JavaScript API全新推出了“track轨迹插件”，能够支持开发者在网页中轻松实现对轨迹路径的动态演示。

那么这一款插件具有哪些技术亮点，具体的逻辑实现过程又是怎么样的呢？让我们一起来看看吧！

1.技术亮点

全新推出的“track轨迹插件”具有如下技术亮点：

支持多种轨迹形式：为开发者提供了轨迹回放和实时轨迹两大核心功能，帮助用户精准还原历史轨迹，实时掌握目标位置，让位置数据更加生动直观。
高效的数据处理： 支持大规模轨迹数据的高效处理，确保在复杂路径和大量数据的情况下，轨迹运动的展示依然流畅。
灵活的自定义能力： 开发者可以根据需求自定义轨迹的样式、速度、动画效果等，满足不同应用场景的个性化需求。
丰富的控制接口： 提供了播放、暂停、停止、重置、事件等多种控制接口，方便开发者实现对轨迹的精确控制。
平滑的动画效果： 通过插值算法，确保对象在路径上的移动平滑自然，提升用户的视觉体验。

2.技术实现

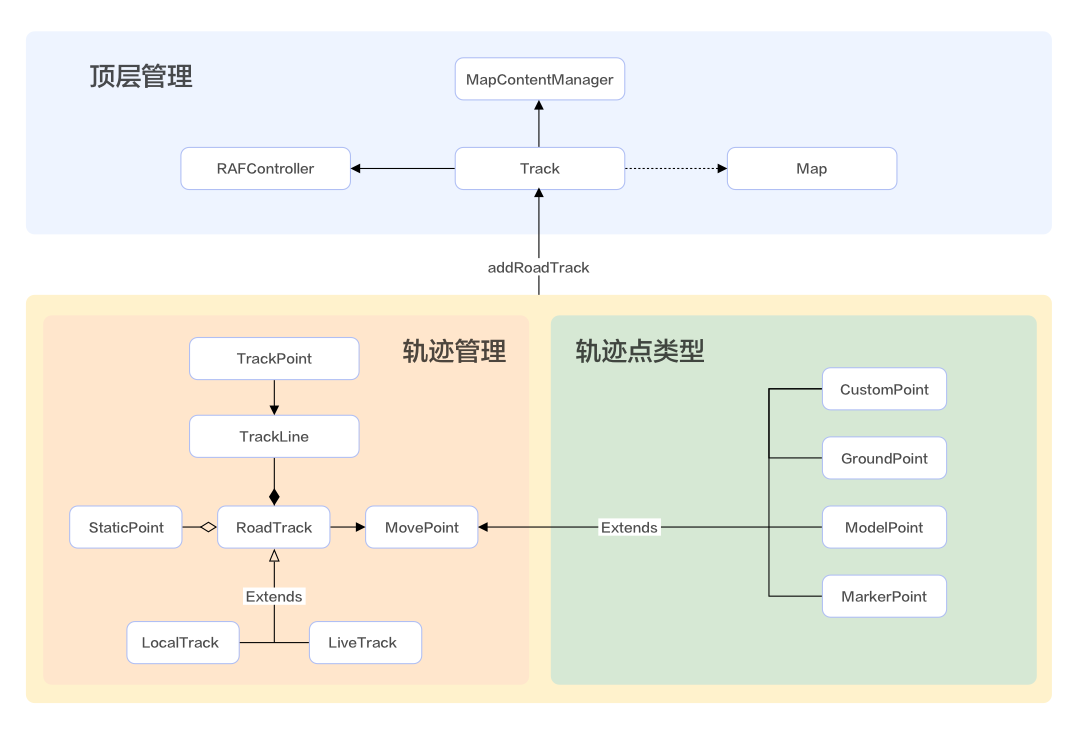

2.1 轨迹系统架构

百度地图的“track轨迹插件”基于JSAPI框架，使用线图层能力。整体系统分为顶层管理、轨迹管理、轨迹点三个部分。功能结构清晰简洁，支持自定义多种可视化效果。

顶层管理：

MapContentManager：轨迹功能的核心管理器，负责调度 Track。
Track：轨迹管理的核心类，提供轨迹的增删、更新功能。
Map：JSAPI地图实例，与 Track 进行交互，渲染轨迹。
RAFController：采用 requestAnimationFrame 控制轨迹动画更新。

轨迹管理：

RoadTrack：核心轨迹基类，管理轨迹点，并提供轨迹渲染和动画控制能力。
LocalTrack、NavTrack、LiveTrack：RoadTrack 的子类，分别对应本地轨迹、导航轨迹和实时轨迹。

轨迹点类型：

TrackPoint：轨迹点的基类。
TrackLine：由多个 TrackPoint 组成的轨迹线。
MarkerPoint：带有标记功能的轨迹点。
MovePoint：移动的轨迹点，用于表示轨迹回放，轨迹增长过程点的实时变化，可以使用Marker、GroundPoint、3D模型等多种类型点，支持自定义。
StaticPoint：静态轨迹点，适用于固定标记。

2.2 轨迹核心逻辑实现

此次推出的轨迹插件，支持全程匀速播放，也支持依据实际速度等比例转换成动画时间进行回放(需要轨迹点包含时间数据)。

要想实现丝滑的轨迹动画效果，通常需要以下步骤：

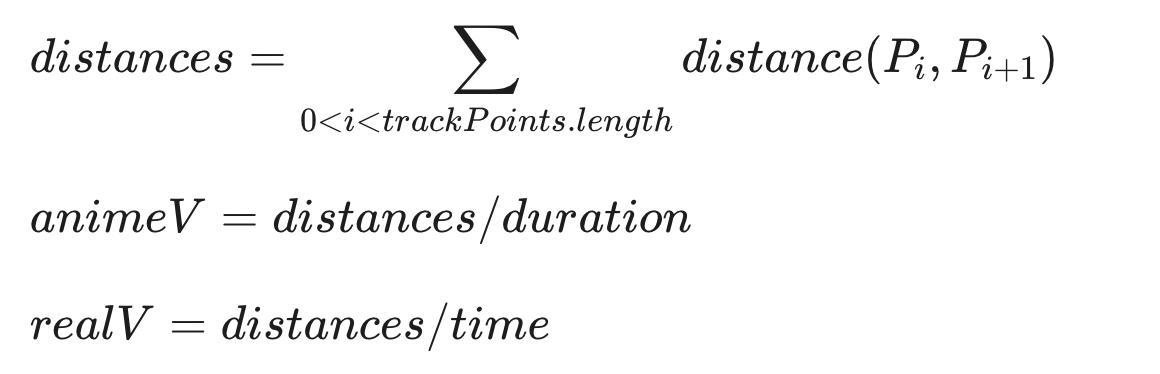

步骤1：初始化时计算总距离、平均动画速度和实际平均速度。

步骤 2：为每个轨迹段计算详细信息。

根据速度模式和轨迹点的时间戳，分为两种情况处理：

实际速度模式：计算两个轨迹点间每段轨迹的实际时间、实际速度、持续时间（基于实际时间和总动画时间的比例）和动画速度（基于该段的距离和持续时间），速度计算公式同步骤1。
匀速模式：使用平均动画速度，计算每段轨迹的动画持续时间（基于该段的距离和总距离的比例）。

然后将这些信息以及角度存入分段轨迹数据中。

步骤 3：动画效果实现。

计算动画的帧数

// 这里的 16.6ms 约等于 60FPS 的帧率（1000ms/60 ≈ 16.6ms）
// frames 表示动画的总帧数，确保动画符合设定的 duration
let frames = Math.floor(this.animationOptions.duration / 16.6);

获取地图当前状态

// getHeading()：获取地图当前旋转角度
let lastRotationAngle = this.map.getHeading();

// getTilt()：获取地图当前倾斜角度
let lastTiltAngle = this.map.getTilt();

// getCenter()：获取地图当前中心点（经纬度）
let lastCenter = this.map.getCenter();

计算总差值和每一帧插值

// 计算目标值与当前值之间的差值，后续用于逐帧插值计算
let diffTiltAngle = tiltAngle - lastTiltAngle;
let diffX = center.lng - lastCenter.lng;
let diffY = center.lat - lastCenter.lat;

for (let i = 0; i < frames; i++) {
    // 使用贝塞尔曲线 (cubicBezier) 计算缓动曲线，确保动画平滑自然
    let cubicBezierValue = cubicBezier(
        this.animationControlPoint[0],
        this.animationControlPoint[1],
        this.animationControlPoint[2],
        this.animationControlPoint[3],
        (i + 1) / frames,
    );
    // 避免数值误差导致不必要的动画
    if (Math.abs(diffRotationAngle) > 5) {
        this.rotationAngleStep[i] = angle2MapAngle(lastRotationAngle + diffRotationAngle * cubicBezierValue.y);
    }
    // 避免数值误差导致不必要的动画
    if (Math.abs(diffTiltAngle) > 2) {
        this.tiltAngleStep[i] = diffTiltAngle * cubicBezierValue.y + lastTiltAngle;
    }
    // 避免数值误差导致不必要的动画
    if (Math.abs(diffX) > 0.000001 || Math.abs(diffY) > 0.000001) {
        let lat =  lastCenter.lat + diffY *  cubicBezierValue.y;
        let lng = lastCenter.lng + diffX * cubicBezierValue.y;
        this.centerStep[i] = new BMapGL.Point(lng, lat);
    }
    // 最终补充关键帧，确保动画最终帧准确达到目标值
    if (Math.abs(diffRotationAngle) > 5) {
        this.rotationAngleStep.push(rotationAngle);
    }
    if (Math.abs(diffX) > 0.000001 || Math.abs(diffY) > 0.000001) {
        this.tiltAngleStep.push(tiltAngle);
    }
    this.centerStep.push(center);

3.示例和效果展示

3.1 示例代码

首先创建轨迹图层，配置轨迹图层可视化效果。

// 创建Track实例
const track = new Track.View(map, {
    cruiseOptions:{
        cruisePosition: [250,150],
        cruiseLookAt: -90
    },
    lineLayerOptions: {
        style: {
            strokeWeight: 8,
            strokeLineJoin: 'round',
            strokeLineCap: 'round'
        },
    }
});

然后创建轨迹实例，配置轨迹可视化效果。

// 创建轨迹
const trackRoad = new Track.LocalTrack({
    trackPath: trackData,
    duration: trackData.length / 3,
    style: {
        traceDisappear: true,
        sequence: true,
        marginLength: 32,
        arrowColor: '#fff',
        strokeTextureUrl: './images/down.png',
        strokeTextureWidth: 64,
        strokeTextureHeight: 32,
        traceColor: [27, 142, 236]
    },
    linearTexture: [[0, '#f45e0c'], [0.5, '#f6cd0e'], [1, '#2ad61d']],
    gradientColor: colorOffset
});

最后将轨迹添加到轨迹图层中。

// 添加轨迹
track.addTrackLine(trackRoad);

3.2 效果展示

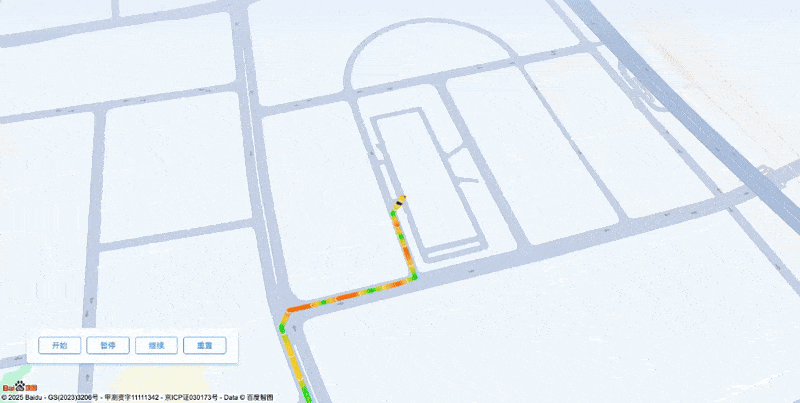

轨迹回放

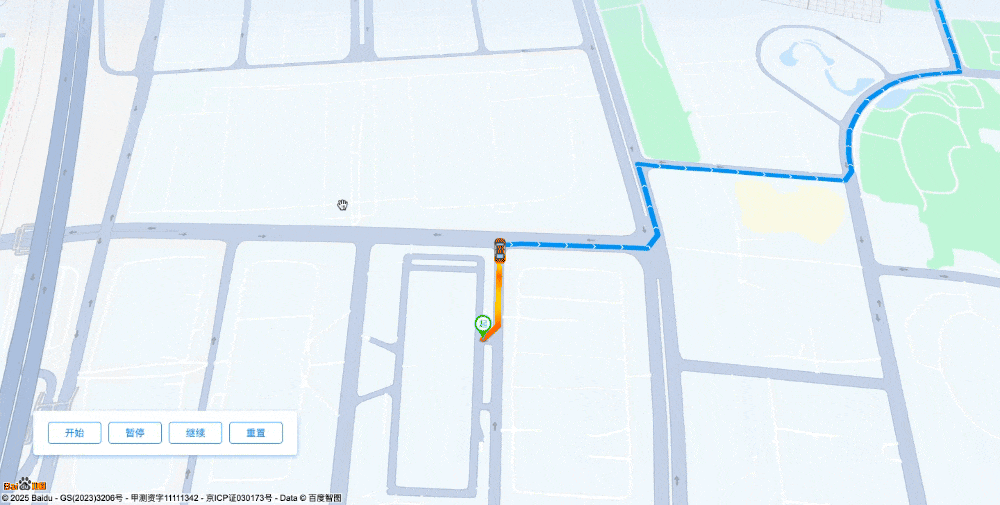

在线轨迹

借助百度地图JS API的“track轨迹插件”，开发者可以为用户提供动态、直观的位置信息展示，满足多样化的业务需求。

获取更多关于实时轨迹功能的具体实现示例，请您访问百度地图JS API示例中心，帮助您快速上手开发。

示例中心地址：地图JS API示例 | 百度地图开放平台

百度地图会持续推出功能更加丰富的可视化插件，敬请期待！
