异或（XOR）的基本理解

要理解异或（XOR），就要从与门(AND)，非门（NOT）和或门（OR）开始理解。

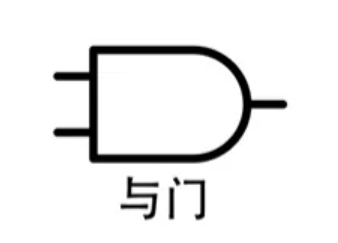

关于与门

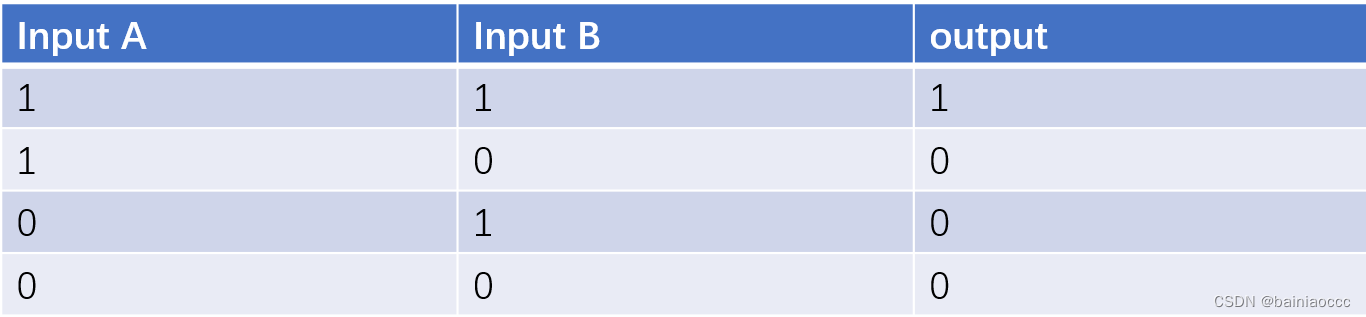

以左端为Input A和Input B，右端为output，可以得到：

关于非门

 非门可以简单理解为将“1”转化为“0”或将“0”转化为“1”的一个步骤，即：

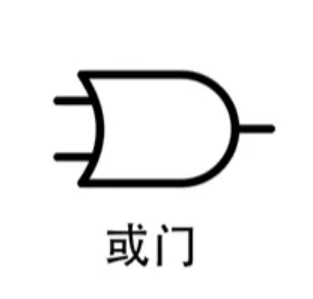

关于或门

或门同样有两个输入端，只是在输出上与与门不同，即：

 而XOR就建立在以上三种门之上。

关于异或门(XOR)

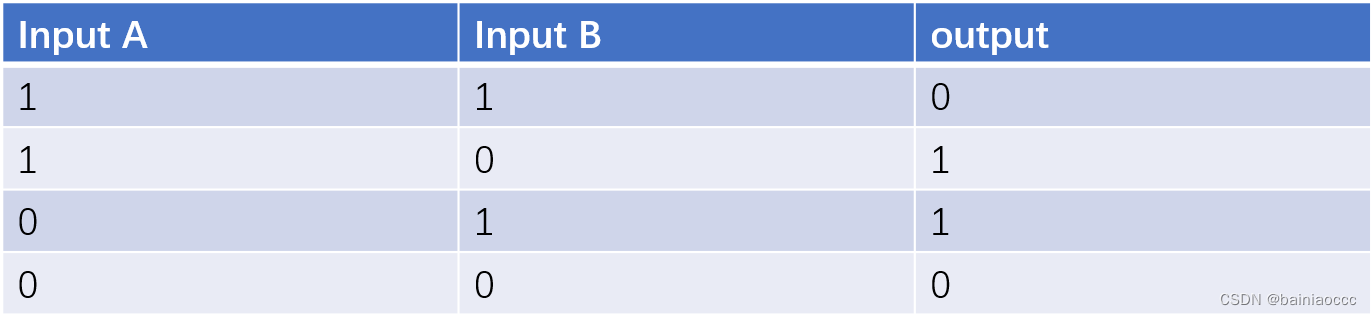

 我们从其结果来看，即：

从上表来看，其与与门的区别只在于当两个输入端都为“1”时，XOR得到的是“0” 。

那么应该如何去实现这个过程

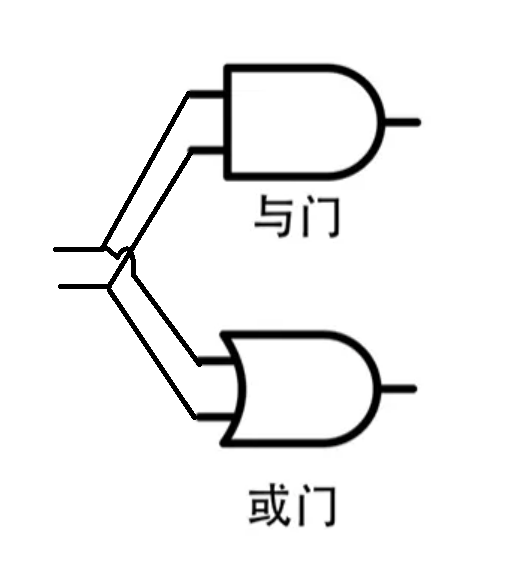

首先建立两个输入端，使两个输入端同时连接一个与门和一个或门，即

 之后由于我们最后要使两个“1”输出“0”，可以在最后使用与门并使最后输入与门时，输入为“1”和“0”，这样可以保证XOR除输入两个“1”之外的结果与与门保持相同。

那么为了在输入最后的与门时得到一个“1”和一个“0”就需要加以调整。

当尝试输入两个“1”时，上图中的与门会输出“1”而或门也会输出“1”，为了得到“0”，就需要增加一个

非门。

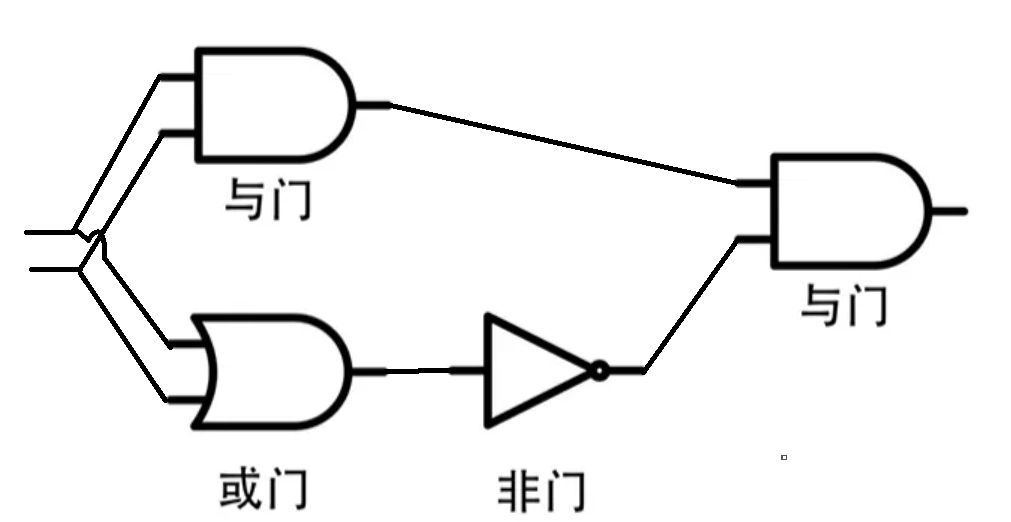

假设在或门后增加非门，即

可以发现当输入“1”和“0”时，输出并不符合预期结果。

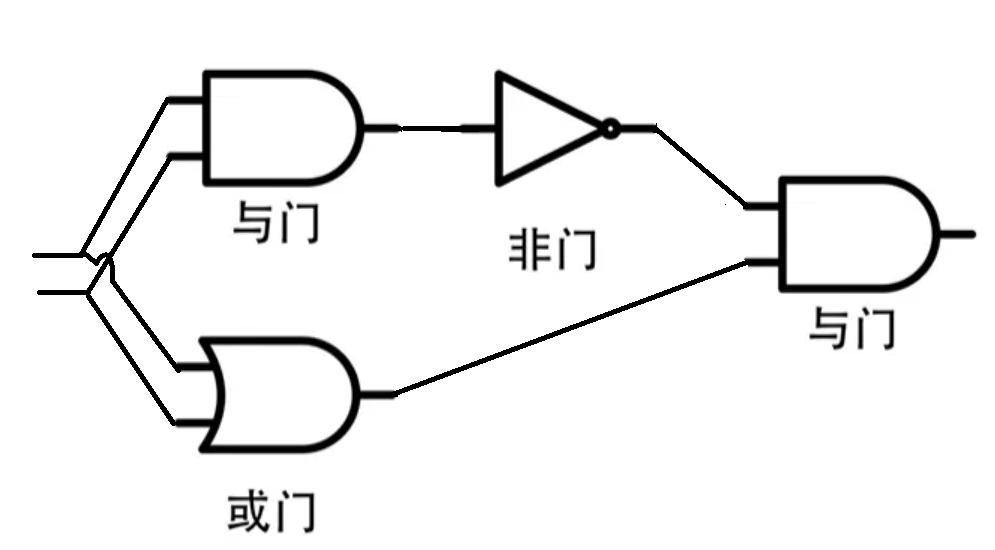

那么在与门后增加非门，即

 经过验证可以发现符合预期，这样便得到了异或门(XOR)。
