H.264/AVC的deblocking技术

Deblock的作用是消除块之间的明显的边界，也就是编码中产生的块效应，振铃效应等。对于AVC，DBK作用在4x4或者8x8块的边界。当宏块采用4x4变换的时候，DBK作用在4x4边界，对于每个宏块，有4条竖直边界和4条水平边界，一共8条边界。处理的顺序为先从左到右处理竖直边界，再从上到下依次处理每条水平边界，如图 1所示。当宏块采用8x8变换的时候，DBK作用在8x8边界，则只需要处理图 1中实线，竖直和水平各两条。

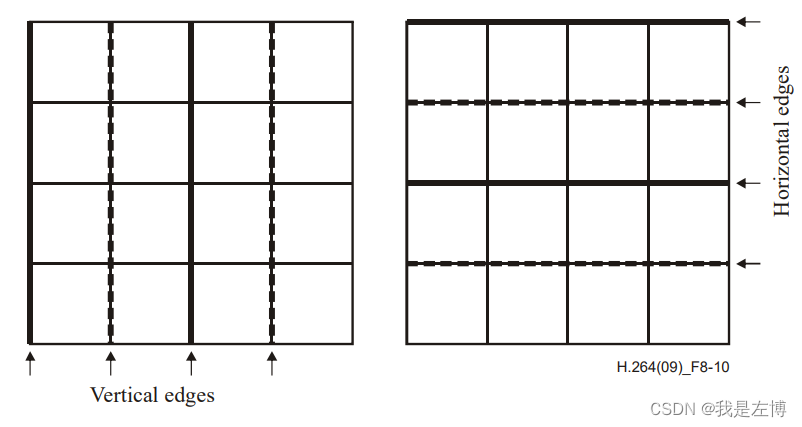

图 1 Deblock处理的边界

1.计算边界强度

在每个宏块进行去块滤波之前，需要进行边界强度BS的计算，后续根据边界强度来选择进行滤波的滤波器。BS计算的方式如表 1所示。

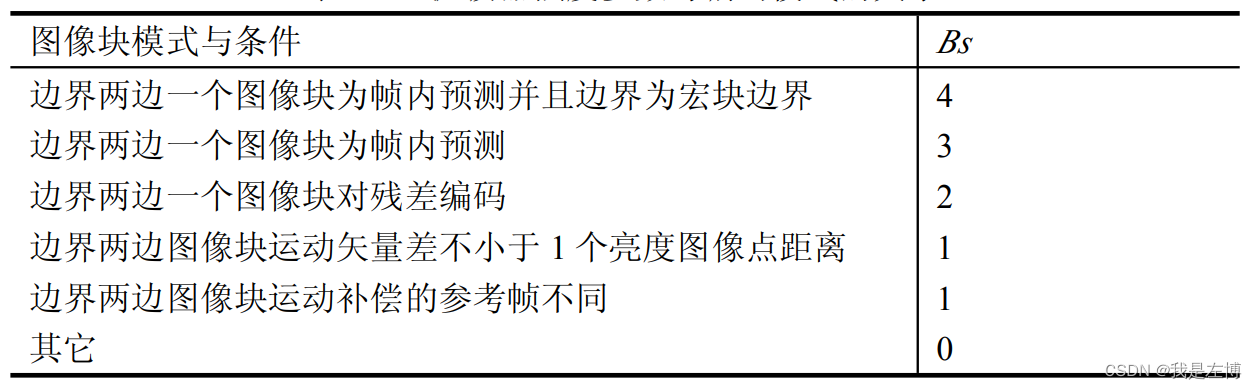

表 1 BS的计算方式

       后续每条边界会根据边界的BS选择相应的滤波方式，总的来说，BS越大，需要的滤波强度也越大。BS=0的时候不滤波。

2.识别边界类型

在确定边界强度之后，对于bs非0的边界，还需要check边界的类型，这是因为边界有的可能是由于变换量化引起的假边界，而有的才是图像内原本就有的真边界。对于真边界，是不需要滤波的。所以这里需要将假边界识别出来进行滤波。假边界和真边界进行区分的依据：（1）假边界两侧的像素的差距比真边界更小；（2）假边界两边的块内部像素变化差距较小（不一定成立）。

具体而言，判断为需要滤波的边界需要满足如下条件：

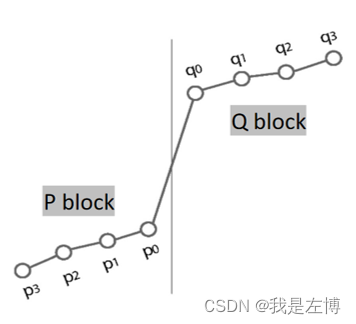

图 2 块边界像素示意图

|p0 - q0| < α[IndexA]

|p1 - p0| < β[IndexB]

|q1 - q0| < β[IndexB]),

BS != 0,

其中：

IndexA = Clip3( 0, 51, QPaverage + FilterOffsetA )

IndexB = Clip3( 0, 51, QPaverage + FilterQffsetB )

QPaverage = ( QPp+QPq+1) / 2

FilterOffsetA 和FilterOffsetB 偏移量默认为0，也可以在slice级别指定，从而进行特别的优化。通过传递负的偏移以减少滤波强度，可以有助于小的空间细节的逼真度，特别是高分辨率的视频内容，因为这时小的方块效应不容易被觉察。相反，采用正的偏移以增加滤波强度，可以去除默认表所不能滤除的方块效应，增加图像主观质量。这有助于平滑过渡的低分辨率内容的亮度块情况，去除可能由次优的运动估计、模式选择或残差编码引起的额外方块。α和β计算的方式和QP有关，具体如表 2所示。

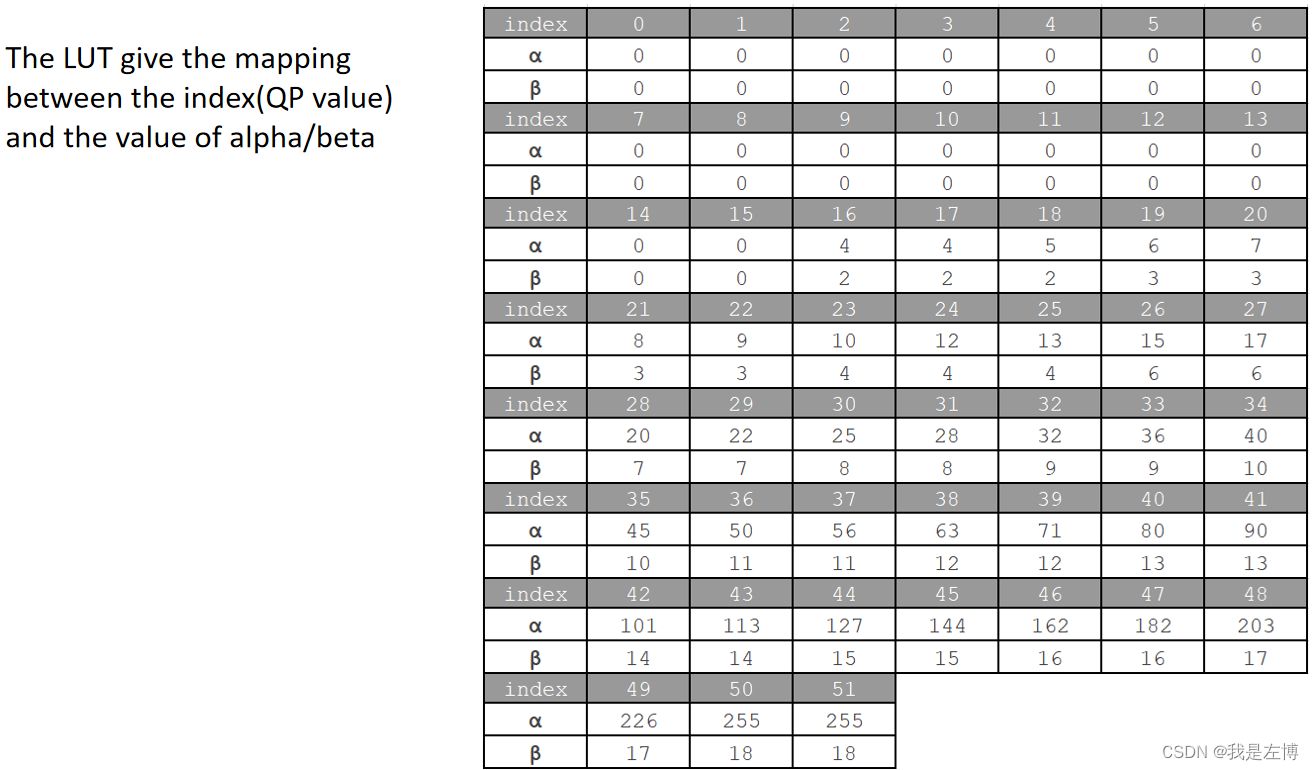

表 2 α和β和index对应的索引表

3.对于满足1中BS在1到4之间和2中的假边界进行滤波

（1）对于Bs=4的边界,

如果满足|p2-p0|<β[indexB]和|p0-q0|<α/4+2，则需要对p0，p1和p2进行滤波，滤波方法为

p0=(p2+2*p1+2*p0+2*q0+q1+4)/8

p1=(p2+p1+p0+q0+2)/4

p2=(2*p3+3*p2+p1+p0+q0+4)/8

否则只滤波p0，滤波方法为

p0=(2*p1+p0+q1+2)/4

类似的，如果满足|q2-q0|<β[indexB]和|p0-q0|<α/4+2，则需要对q0，q1和q2进行滤波，滤波方法为

q0=(q2+2*q1+2*q0+2*p0+p1+4)/8

q1=(q2+q1+q0+p0+2)/4

q2=(2*q3+3*q2+q1+q0+p0+4)/8

否则只滤波q0，滤波方法为

q0=(2*q1+q0+p1+2)/4

（2）对于Bs为1-3强度的边界，滤波方法为：

第1，对p0和q0滤波.

p0=clip3(0, 255, p0+delta)

q0=clip3(0, 255, q0-delta)

delta的计算方式

delta = clip3(-tc, tc, (4*(q0-p0)+(p1-q1)+4)/8)

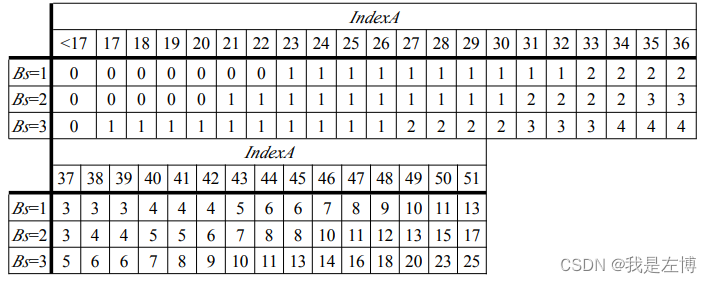

表 3 滤波时对像素clip的阈值推导

tc的计算方法为：首先根据indexA和BS的值查询表 3，获得阈值tc0 。对于亮度tc = tc0+(|p2-p0|<β[indexB])+( |q2-q0|<β[indexB]), |p2-p0|或者|q2-q0|小于阈值说明说明边界两边内部的变化强度小于b阈值，需要对边界进行更强的滤波。对于色度tc=tc0+1

第2，|p2-p0|<β[indexB]满足时，还需要对p1进行滤波，滤波方法为

delta = ((p0+q0+1)/2+p2)/2-p1

delta = clip3(-tc0, tc0, delta)

p1=p1+delta

第3，|q2-q0|<β[indexB]满足时，对q1进行滤波，滤波方法为

delta = ((p0+q0+1)/2+q2)/2-q1

delta = clip3(-tc0, tc0, delta)

q1=q1+delta
