数字电子技术复习

Chapter 1 逻辑代数基础

知识点纲要

1. 掌握逻辑代数的三种基本运算、五种复合运算（逻辑定义、表达 式、真值表、逻辑符号、混合逻辑）
2. 掌握逻辑代数的公式、定理和规则
3. 掌握逻辑函数的几种表示方法及其相互转换，包括真值表、逻辑表达 式、逻辑图、最小项表达式、卡诺图
4. 熟练掌握逻辑函数的两种化简方法（代数法、卡诺图法）
5. 掌握用与非门、或非门、与或非门实现逻辑函数的方法

Point 1

逻辑代数的三种基本运算

• 与运算
  逻辑定义：只有决定事物结果的全部条件同时具备的时候，结果才发生
  表达式：$Y=a\cdot b$
  真值表：

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

逻辑符号：‘$\cdot$’

• 或运算
  逻辑定义：在决定事物结果的诸多条件中只要满足一个，结果就会发生
  表达式：$Y=A+B$
  真值表：

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	1

逻辑符号：’$+$’

• 非运算
  逻辑定义：只要条件具备了，结果便不会发生，而结果不具备，结果一定发生
  表达式：$Y=\overline{A}$
  真值表：

A	Y
0	1
1	0

逻辑符号：‘$-$’

五种复合逻辑运算

• 与非
  表达式：$Y=\overline{a\cdot b}$
  真值表：

A	B	Y
0	0	1
0	1	1
1	0	1
1	1	0

逻辑符号：‘$\overline{\cdot }$’

• 或非
  表达式：$$Y=\overline{A+B}$$
  真值表：

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	0

逻辑符号：‘$\overline{+}$’

• 与或非
  表达式：$Y=\overline{A\cdot B+C\cdot D}$
  真值表：略
• 异或
  表达式：$Y=A⨁B$
  真值表：

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

• 同或
  表达式：$Y=A⨀B$
  真值表：

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

Point 2

重要公式

分配律:$A+B\cdot C=(A+B)\cdot (A+C)$
反演律:$\overline{A\cdot B}=\overline{A}+\overline{B}，\overline{A+B}=\overline{A}\cdot \overline{B}$
常用公式：
$$A+A\cdot B=A,A\cdot (A+B)=A$$
$$A+\overline{A}B=A+B$$
$$A\cdot B+\overline{A}\cdot C+B\cdot C=A\cdot B+\overline{A}\cdot C$$

基本定理

带入定理：在任一含有某个变量的等式中，若用另一个逻辑式代入式中所有变量的这个位置，等式仍然成立
反演定律：对任意一个逻辑式Y，若将其中所有的‘.’换成‘+’，‘+’换成‘.’，0换成1，1换成0，原变量换成反变量，反变量换成原变量，则得到的结果换成$\overline{Y}$
对偶定律：若两逻辑式相等，则其对偶式（即对一个式子进行反演），也相等

Point 3

1. 真值表
2. 逻辑函数式
3. 逻辑图
4. 卡诺图

Chapter 2 门电路

知识点纲要

1. 了解TTL门电路（反相器）的电路结构、工作原理及有关特性（输入特性、输出特性、电压传输特性、输入负载特性）和参数（UOH、UOL、UTH、IIS、IIH）
2. 了解CMOS门电路（反相器）的电路结构、工作原理及有关特性（输入特性、输出特性、电压传输特性、输入负载特性）和参数（UOH、UOL、UTH、IIS、IIH）
3. 掌握几种特殊结构的门电路的电路结构、工作原理及其应用（OC门、TSL门、TG门、模拟开关）

Point 1

TTL门电路

输入负载特性：

1. 输入端短地相当于接低电平
2. 输入端电阻小于1K相当于接低电平
3. 输入端电阻大于1K相当于接高电平
4. 输入端悬空相当于接高电平

芯片举例：7400与非门

Point 2

CMOS门电路

芯片举例：CC4016双向模拟开关

Point 3

特殊门电路

集电极开路门（OC门）：可以用于实现线与

$$L=L_1\cdot L_2=\overline{AB}\cdot \overline{CD}$$

三态门（TS门）：

1. 组成单向总线，实现信号的分时单向传送；
2. 组成双向总线，实现信号的分时双向传送

   $$\{\begin{array}{ll}L=\overline{A\cdot B}& \overline{EN}=0\\ 高阻态& \overline{EN}=1\end{array}$$

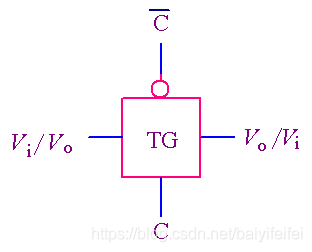

   传输门（TG门）：电压控制电压传输

   $$\{\begin{array}{ll}{V}_o=V_i& C=1\\ 高阻态& C=0\end{array}$$
   模拟开关（SW门）：

   $$\{\begin{array}{ll}{V}_o=V_i& C=1\\ 高阻态& C=0\end{array}$$

Chapter 3 组合逻辑电路

知识点纲要

1. 正确理解各种常用组合逻辑电路的逻辑功能，包括编码器、译码器、数据选择器、加法器、大小比较器、奇偶校验器
2. 掌握几块集成中规模组合逻辑电路的逻辑功能及应用（74LS138、74LS283、74LS153 、74LS151、74LS148、74LS85）

Point 1 数据选择器（74LS153,74LS151）

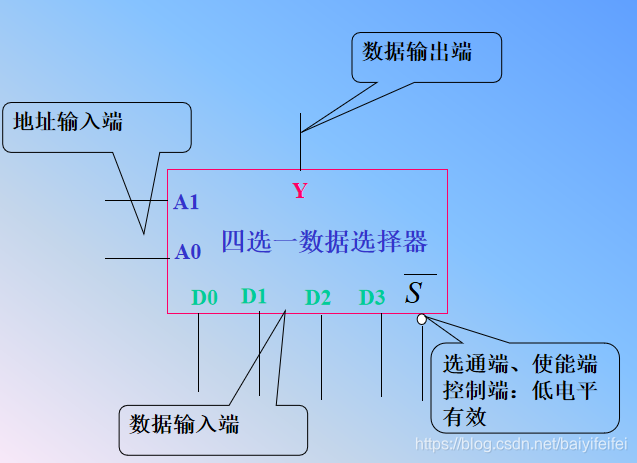

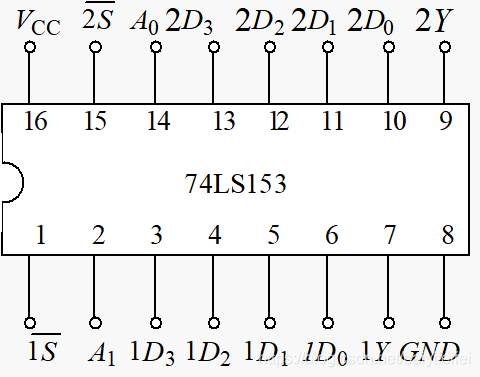

四选一数据选择器（74LS153）

逻辑函数值：
$$Y=\overline{\overline{S}}(\overline{A_1}\overline{A_0}{D}_0+\overline{A_1}{A}_0{D}_1+A_1\overline{A_0}{D}_2+A_1{A}_0{D}_3)$$
真值表：

$ \overline S$	D	$A_1$	$A_0$	Y
1	$\times$	$\times$	$\times$	0
0	$D_0$	0	0	$D_0$
0	$D_1$	0	1	$D_1$
0	$D_2$	1	0	$D_2$
0	$D_3$	1	1	$D_3$

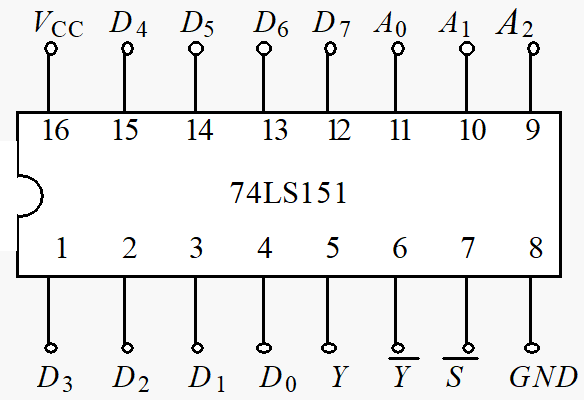

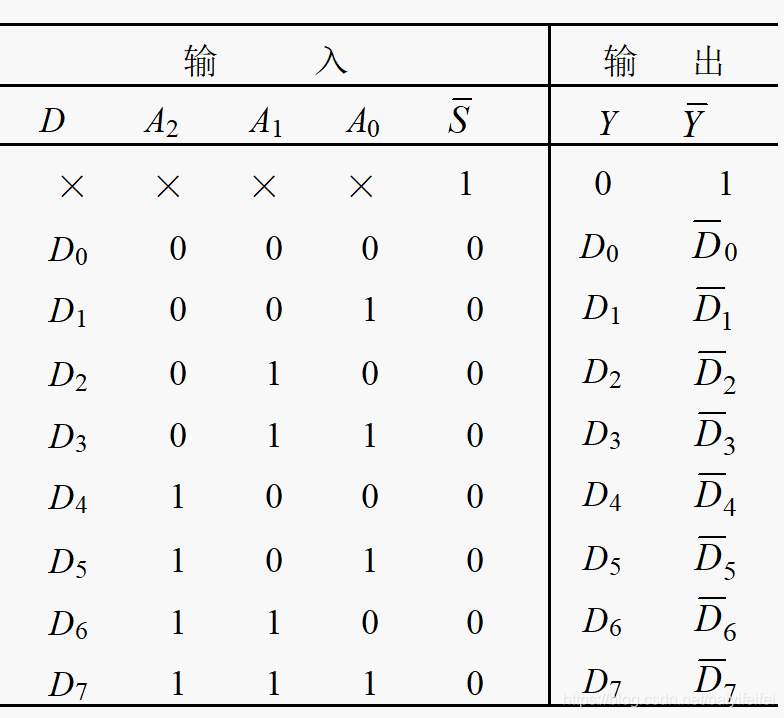

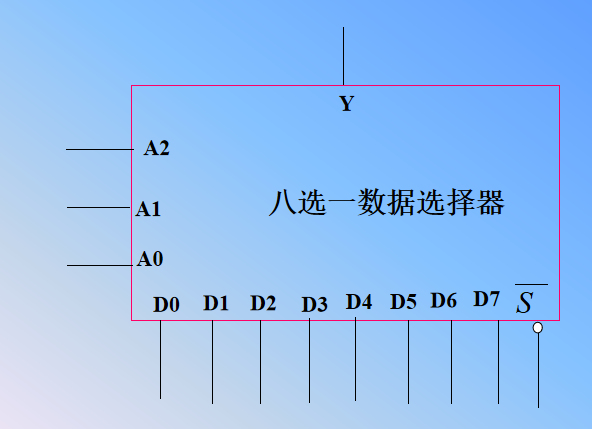

八选一数据选择器（74LS151）

逻辑函数：
$$Y=\{\begin{array}{ll}0& S==1\\ {\sum }_{i=0}^7{D}_i{m}_i& S==0\end{array}$$
真值表：

Point 2编码器

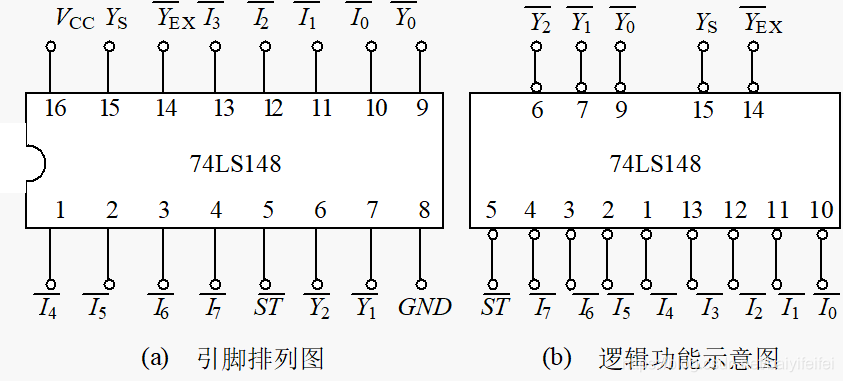

三位二进制优先编码器（74LS148）

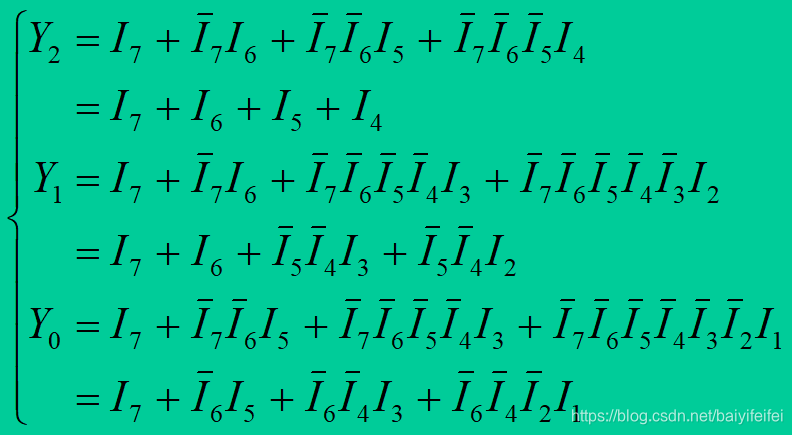

逻辑函数：

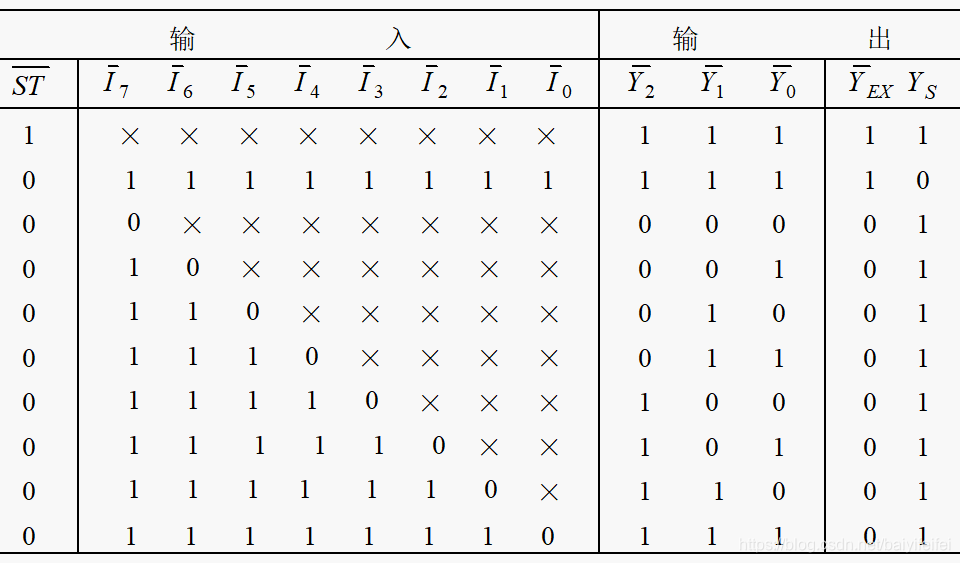

真值表：

其中：$\overline{ST}$为低电平时工作，$Y_S$为使能输出端，通常级联低位芯片的使能端。$Y_S$和$\overline{ST}$配合可以实现多级编码器之间的优先级别的控制。$\overline{Y_{EX}}$为扩展输出端，是控制标志，0表示是编码输出； 1表示不是编码输出。
拓展：

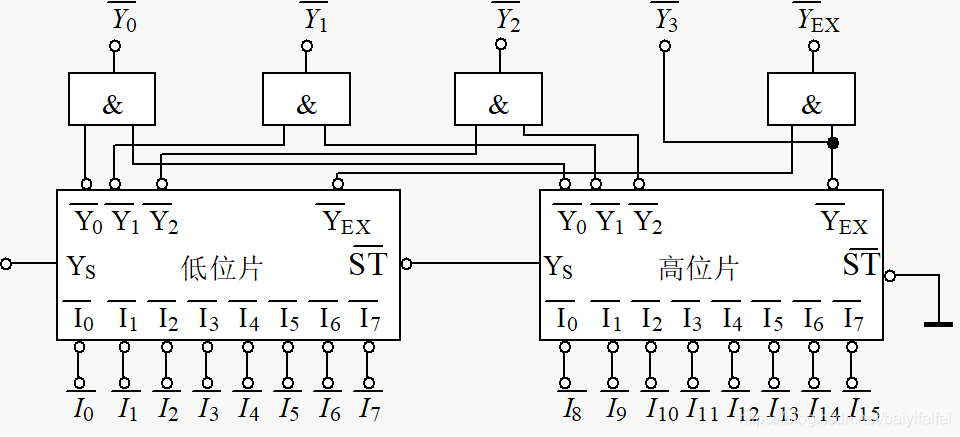

集成3位二进制优先编码器74LS148的级联

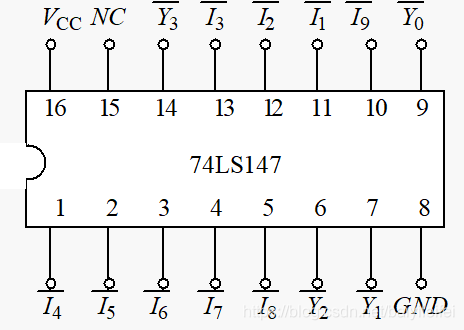

8421 BCD码优先编码器（74LS147）

逻辑函数：

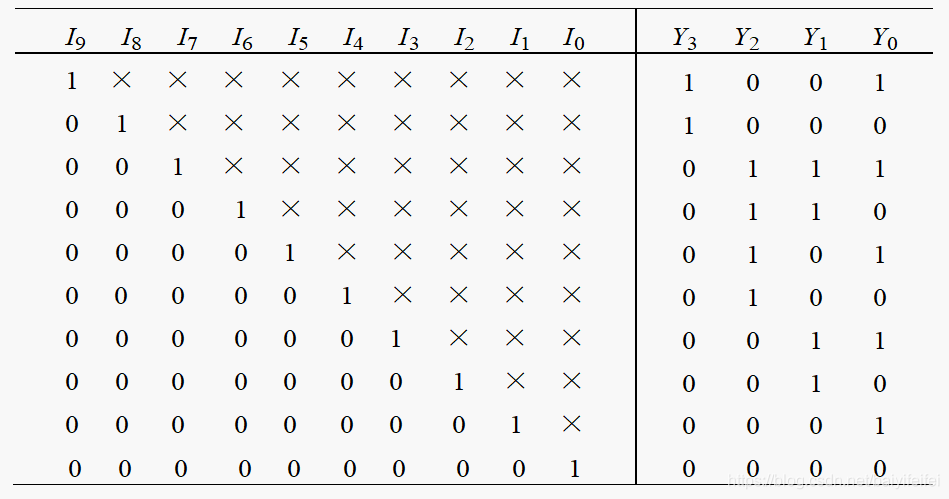

真值表：

Point 3 译码器

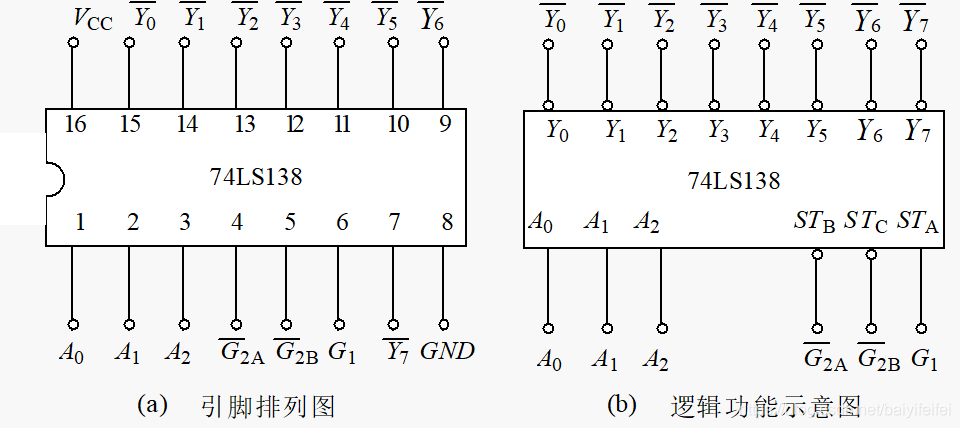

集成二进制译码器（74LS138）

逻辑函数：
$$Y_i=\overline{m_i{S}_1\overline{\overline{S_2{S}_3}}}$$

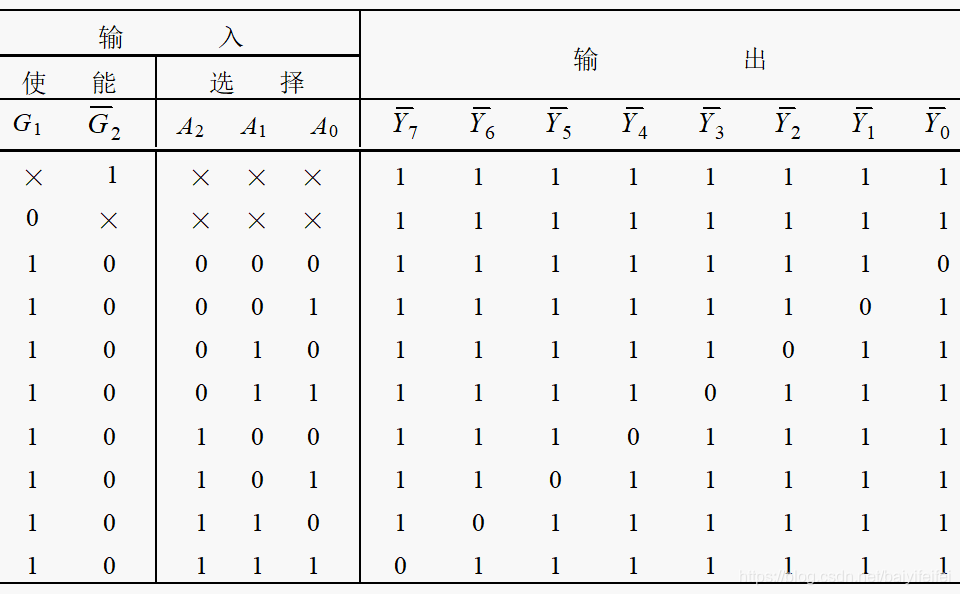

真值表

Point 4加法器

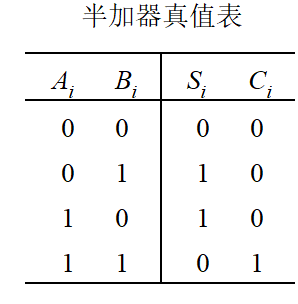

1. 半加器：能对两个1位二进制数进行相加而求得和及进位的逻辑电路称为半加器

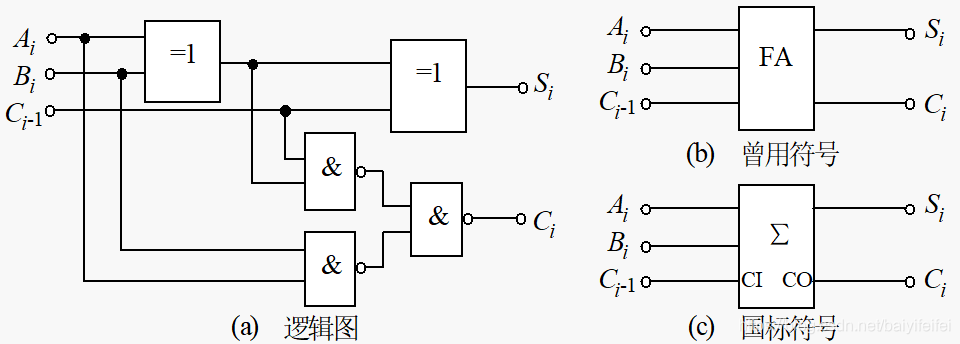

2. 全加器：能对两个1位二进制数进行相加并考虑低位来的进位，即相当于3个1位二进制数相加，求得和及进位的逻辑电路称为全加器


3. 可以实现多位二进制数相加的电路称为加法器

集成二进制四位超前加法器（74LS283）

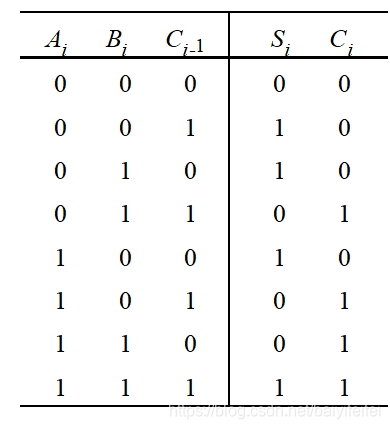

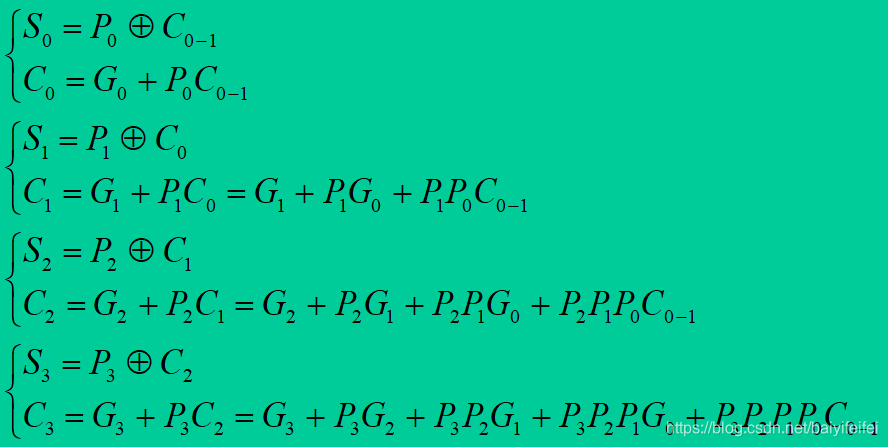

逻辑函数

其中$C_{0-1}$为前一位提供的进位信号，$C_3$为向下一位提供的进位信号

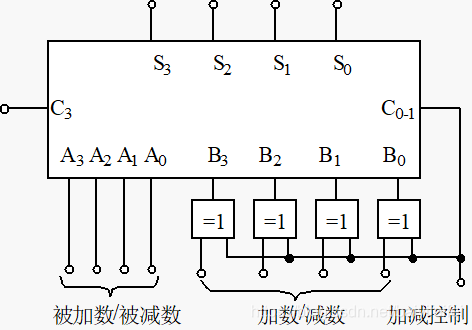

级联应用：并行二进制减法器

Point 5 数值比较器

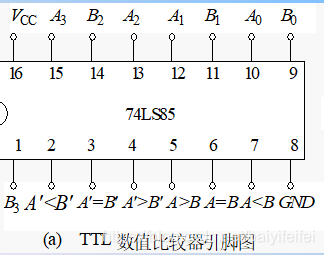

集成数值比较器（74LS85）

逻辑函数：

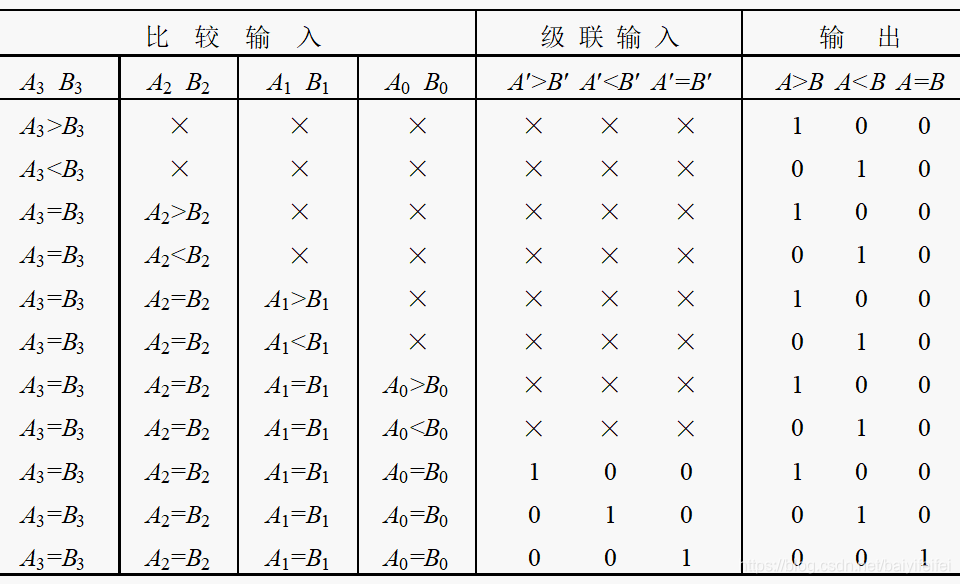

真值表：

级联扩展：

Chapter 4 触发器

知识点纲要

1. 正确理解各种触发器的电路结构及其动作特点
   （直接型、同步型、主从型、边沿型）
2. 掌握各种触发器的逻辑功能
   （RSF、JKF、TF、T`F、DF的功能表、特性方程）
3. 掌握各种触发器的逻辑功能的相互转换
   （JKF、DF转换为TF、T`F）

Point 1 触发器的分类

根据逻辑功能的不同，触发器可以分为RS触发器、D触发器、JK触发器、T和T´触发器；按照结构形式的不同，又可分为基本触发器、同步触发器、主从触发器和边沿触发器。

Point 2 RS触发器

基础RS触发器

动作特点：直接型、RS触发器

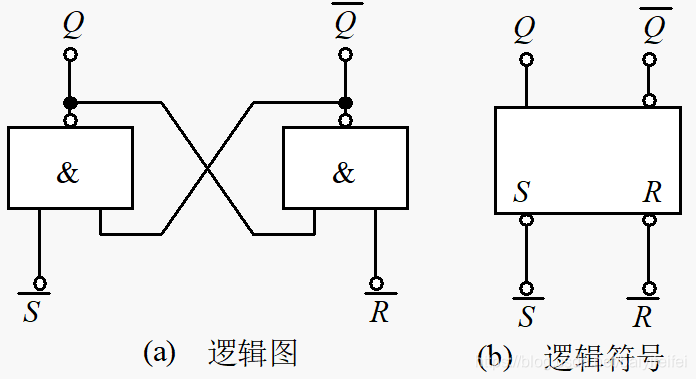

电路结构：

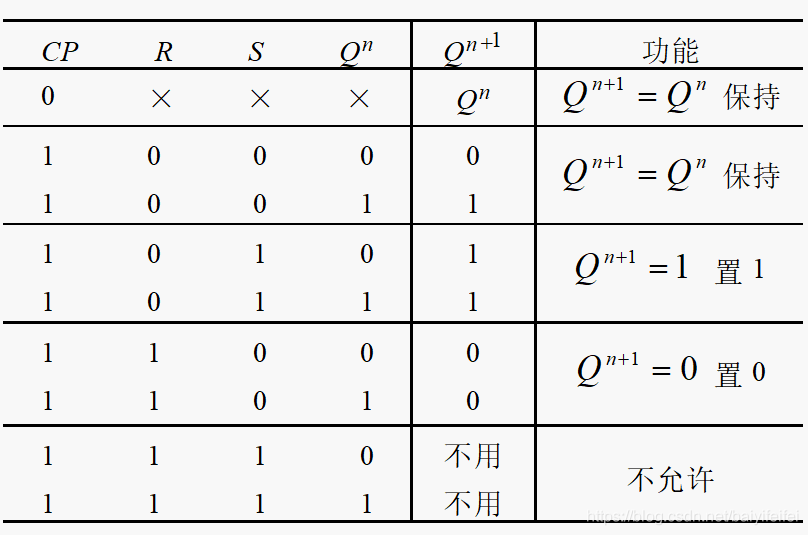

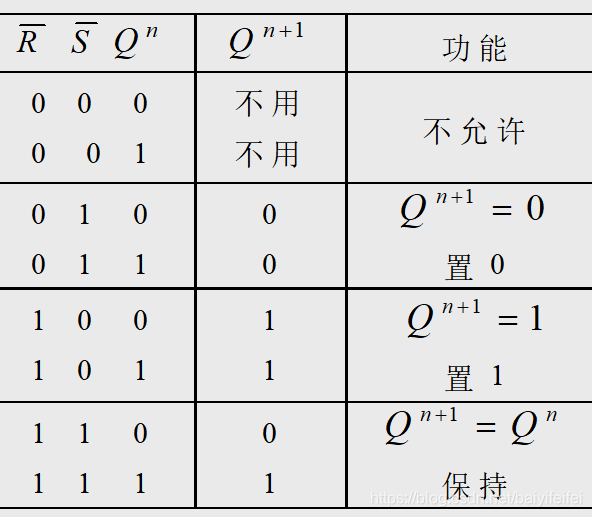

功能表：

特性方程：

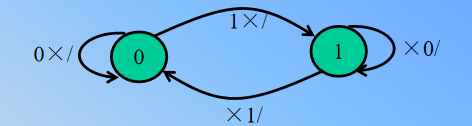

状态图：

同步RS触发器

动作特点：同步型、RS触发器

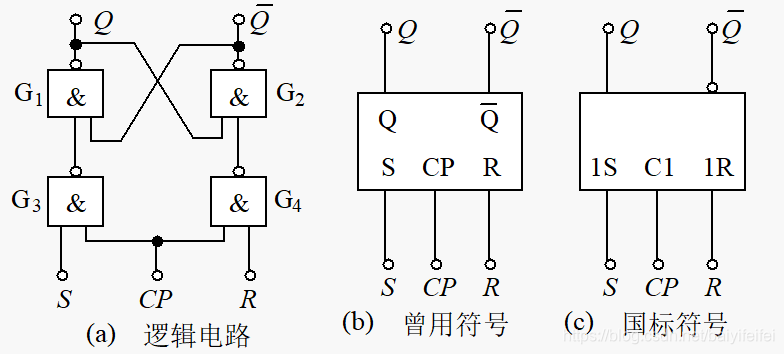

电路结构：

其中CP为时钟信号：$CP=0$触发器保持原状态，不变，$CP=1$工作情况与基础触发器相同
功能表：

特性方程
CP=1期间有效

主从RS触发器

动作特点：主从型、RS触发器

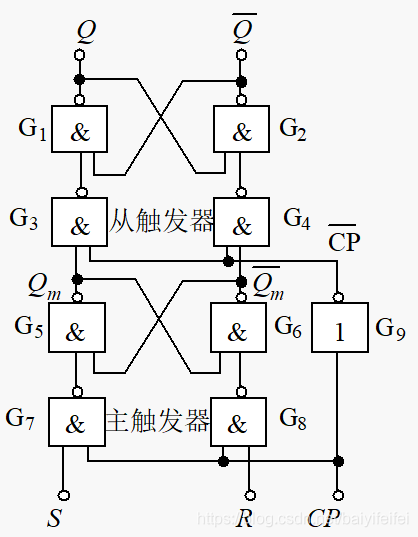

电路结构：

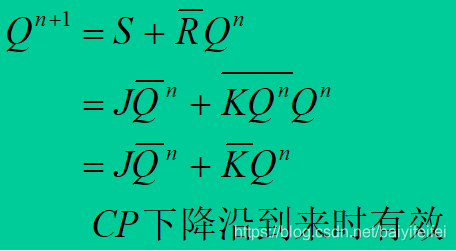

特性方程：CP下降沿到来时有效

Point 3 JK触发器

主从JK触发器

动作特点：主从型、JK触发器

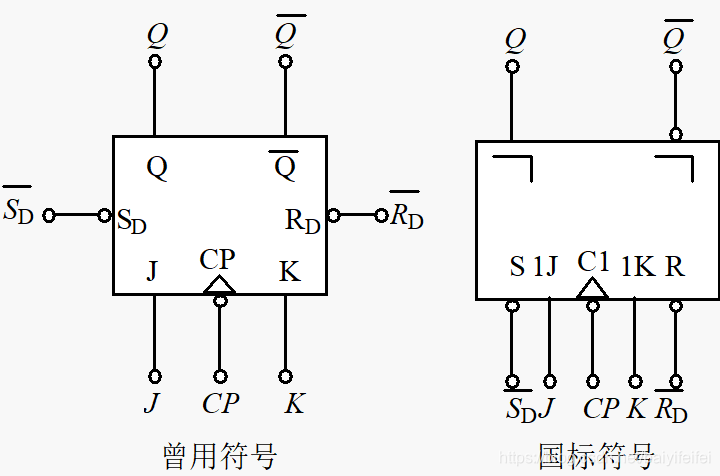

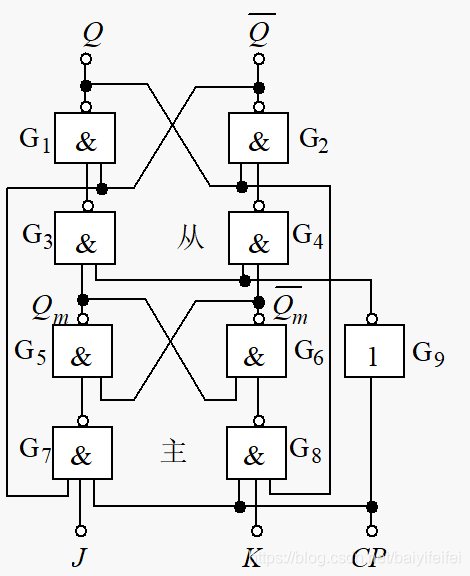

电路结构：

特性方程：

功能表：

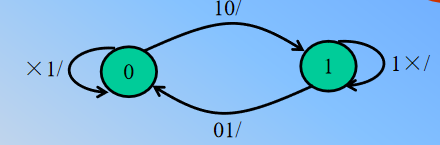

状态图：

带清0端

Point 4 D触发器

边沿D触发器

动作特点：边沿型、D触发器

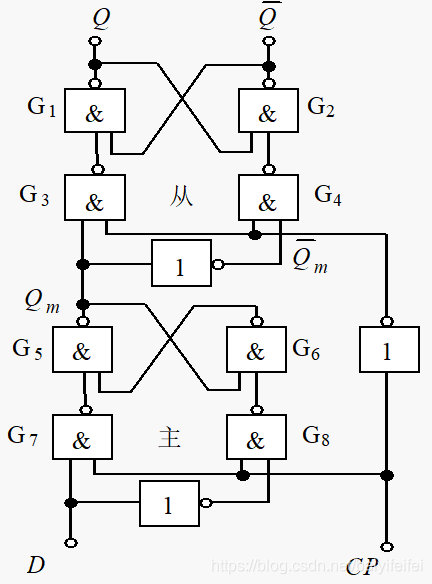

电路结构：

特性方程：
下降沿时刻有效

特性表：

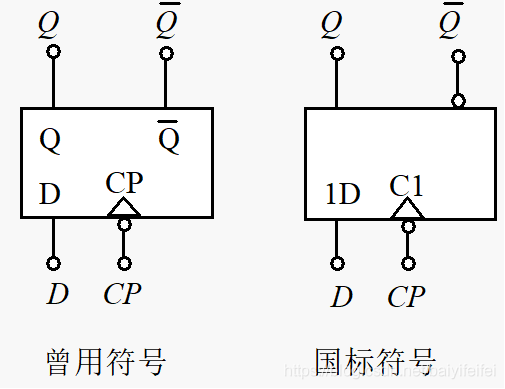

逻辑符号：

Point 5 T触发器

在数字电路中，凡在CP时钟脉冲控制下，根据输入信号T取值的不同，具有保持和翻转功能的电路，即当T＝0时能保持状态不变，T＝1时一定翻转的电路，都称为T触发器。

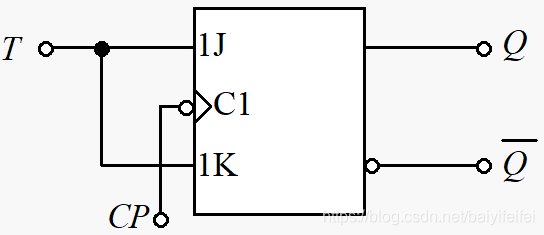

特征方程：

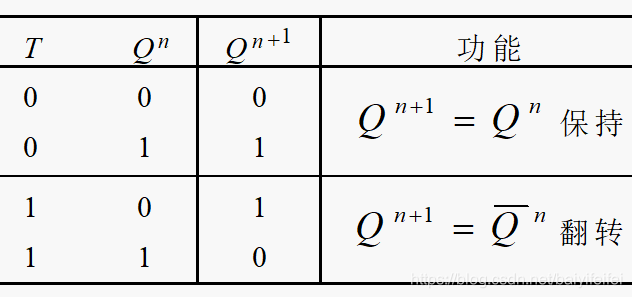

功能表

由JK触发器转T触发器：

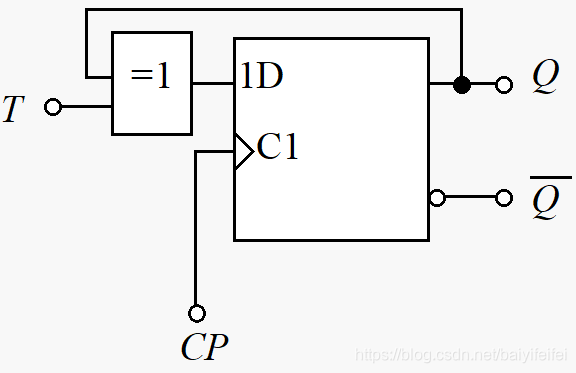

由D触发器转T触发器

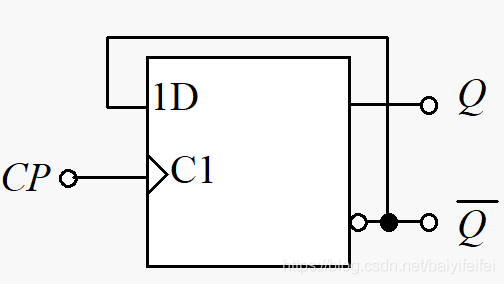

Point 6 T’触发器

特征方程：

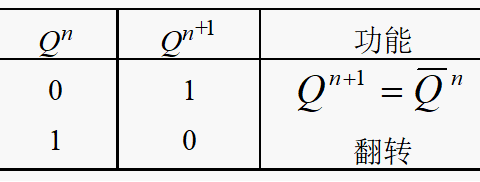

功能表：

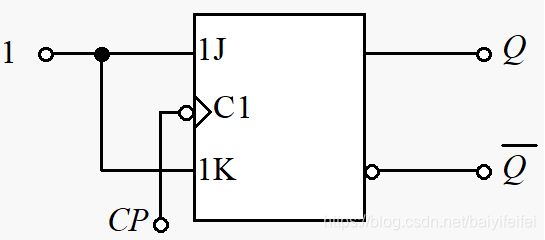

** 由JK转T触发器**：

由D触发器装T’触发器

Chapter 5 时序逻辑电路

知识点纲要

1. 正确理解各种常用时序逻辑电路的逻辑功能（寄存器、计数器）
   1. 正确理解寄存器的并行置数、移位、 环形移位、扭环形移位等逻辑功能
   2. 正确理解二进制加/减计数器的逻辑功能
   3. 正确理解十进制加/减计数器的逻辑功能
2. 掌握几块集成中规模集成时序逻辑电路逻辑功能及其应用（74LS161、74LS160、74LS194、74LS290）

Point 1 时序逻辑电路的分类

同步时序电路中，各个触发器的时钟脉冲相同，即电路中有一个统一的时钟脉冲，每来一个时钟脉冲，电路的状态只改变一次。
异步时序电路中，各个触发器的时钟脉冲不同，即电路中没有统一的时钟脉冲来控制电路状态的变化，电路状态改变时，电路中要更新状态的触发器的翻转有先有后，是异步进行的

Point 2 寄存器

双拍工作方式基本寄存器

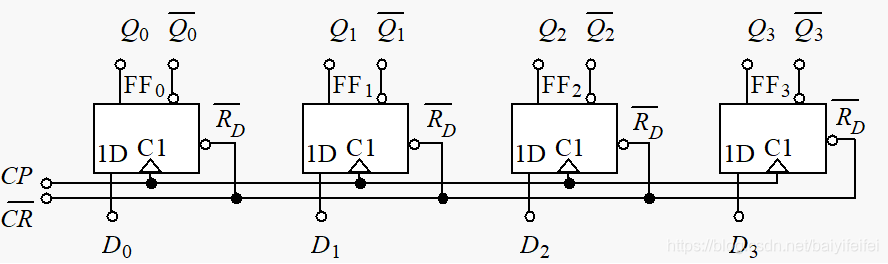

电路结构：

逻辑函数
（1）$\overline{CR}=0$,异步清零$$Q_3^n{Q}_2^n{Q}_1^n{Q}_0^n=0000$$
（2）$\overline{CR}=1$,cp在上升沿，送数$$Q_3^{n+1}{Q}_2^{n+1}{Q}_1^{n+1}{Q}_0^{n+1}=D_3{D}_2{D}_1{D}_0$$
（3）$\overline{CR}=1$，cp在上升沿以外时间 ，保持不变

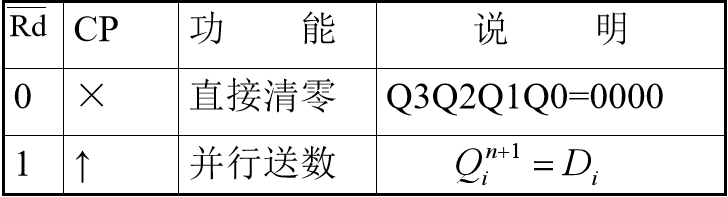

功能表：

位移寄存器

单向位移寄存器

右移寄存器

左移寄存器

双向寄存器

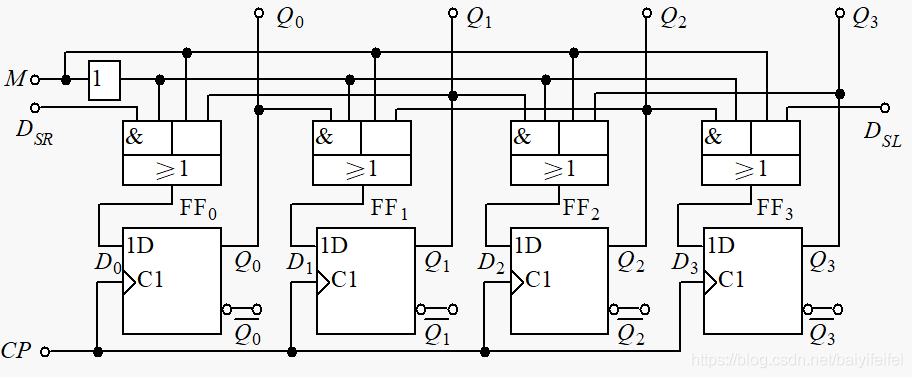

逻辑函数：
M=0时右移：

M=1时左移：

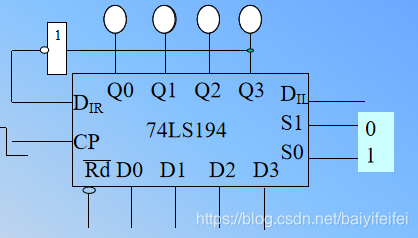

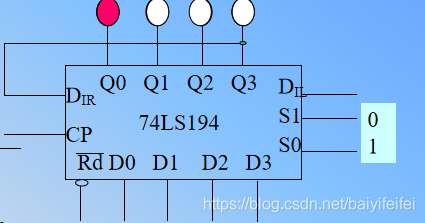

代表芯片：74LS194

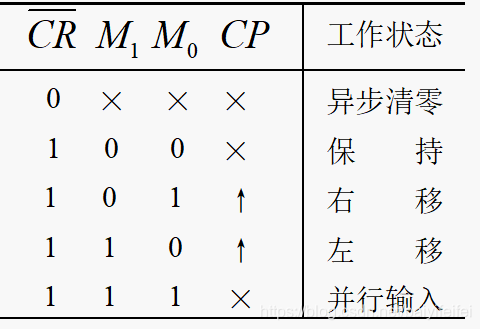

功能表

环形计数器

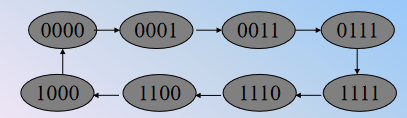

扭环形计数器

Point 3 计数器

异步计数器

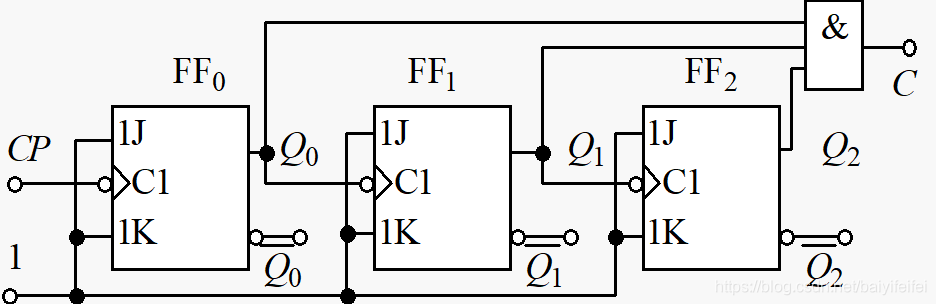

三位二进制异步加法计数器

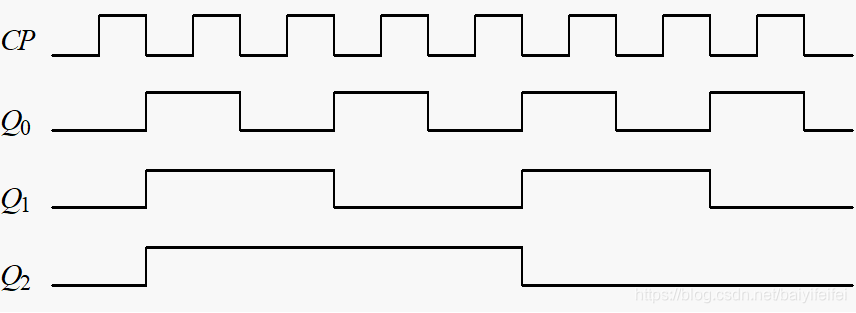

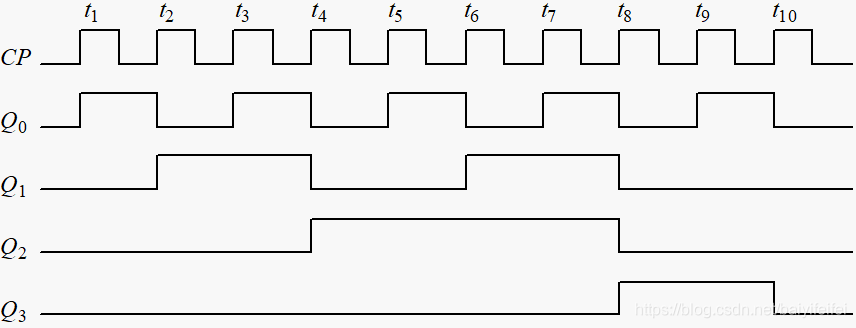

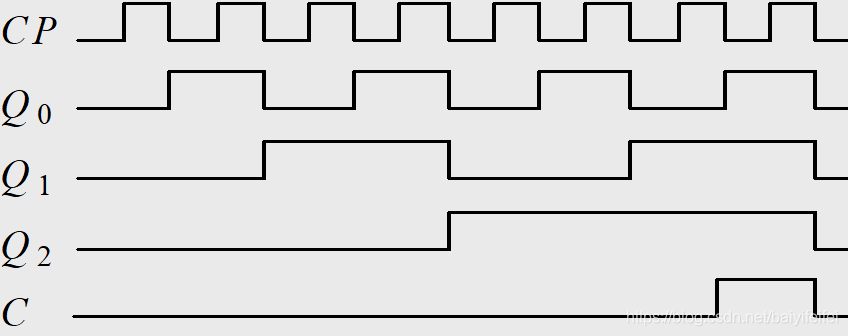

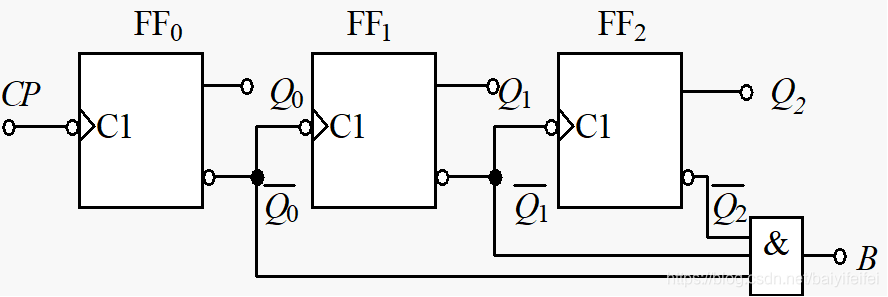

时序图：

三位二进制异步减法计数器

时序图：

十进制异步加法计数器

时序图：

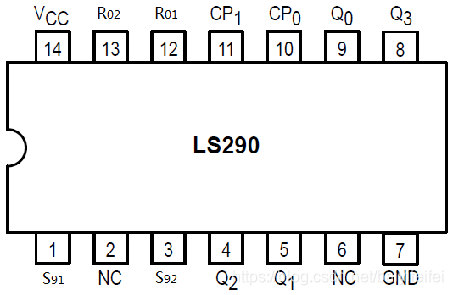

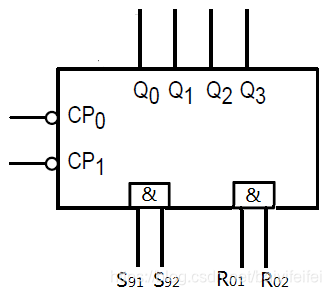

集成二-五-十进制计数器（74LS290）

功能说明：

1. $R_{01}=R_{02}=1$时，异步清零
2. $S_{91}=S_{92}=1$时，异步置9
3. ${CP}_0=CP，C{P}_1$悬空，为二进制计数器（以$Q_0$表示）
4. ${CP}_1=CP，C{P}_5$悬空，为五进制计数器（以$Q_3{Q}_2{Q}_1表示$）
5. $C{P}_1=Q_0,C{P}_0=CP$为十进制计数器（以$Q_3{Q}_2{Q}_1{Q}_0$）

同步计数器

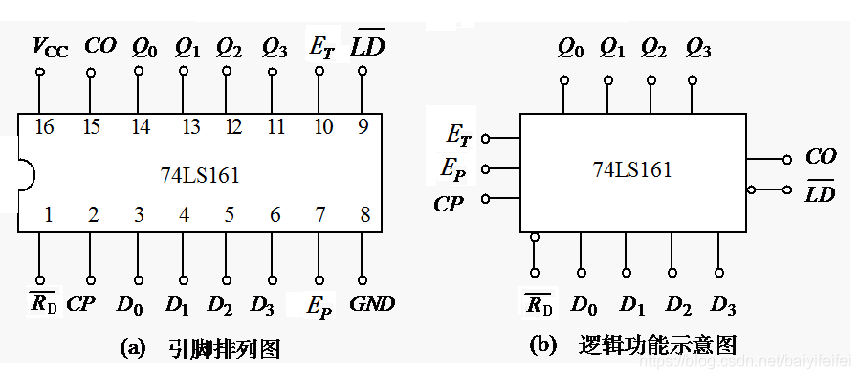

4位集成二进制同步加法计数器（74LS161）

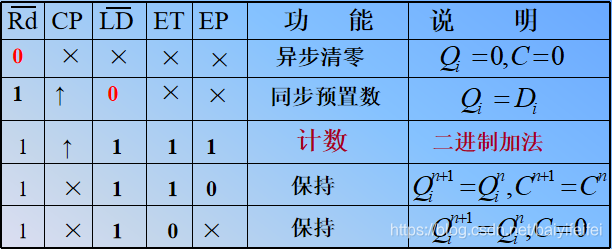

功能表

1. ${\overline{R}}_d=0$异步清0
2. ${\overline{R}}_d=1,\overline{LD}=0$时置数
3. ${\overline{R}}_d=1,\overline{LD}=1,E_T=E_P=1$二进制同步计数
4. ${\overline{R}}_d=1,\overline{LD}=1,E_T\cdot E_P=0$保持

十进制同步加法计数器

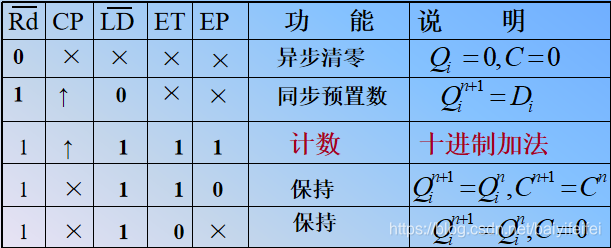

功能表：

Chapter 6 半导体存储器

知识点纲要

• 了解ROM、RAM的特点、分类、电路结构、工作原理
• 掌握ROM实现组合逻辑函数的方法
• 正确理解6116、2716、2864的逻辑功能
• 掌握存储器的存储容量的计算方法

Point 1 ROM只读储存器

特点：在工作时只能从中读出信息，不能写入信息，且断电后其所存信息在仍能保持。
分类：

• 掩膜ROM：不能改写
• PROM：只能改写一次
• ERPROM：可以多次改写

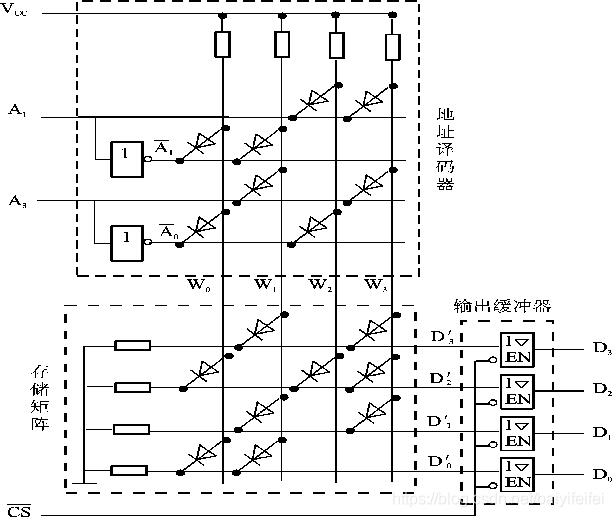

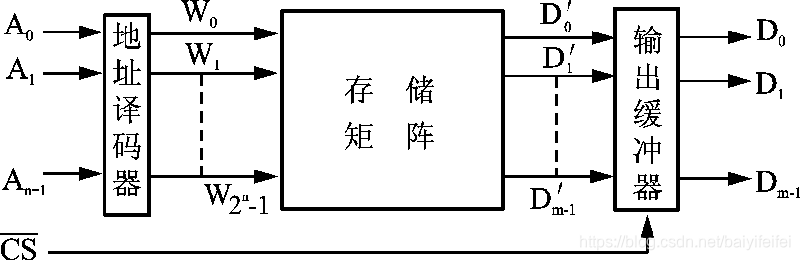

电路结构：

工作原理：

储存容量的计算：
存储容量＝字线数×位线数＝2n×m（位bit）

Point 2 随机存取存储器RAM

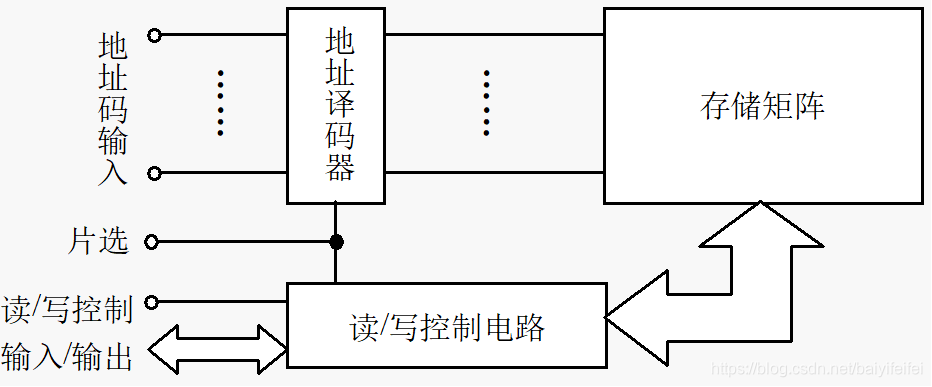

电路结构

Chapter 7

Point 存储器容量的扩展

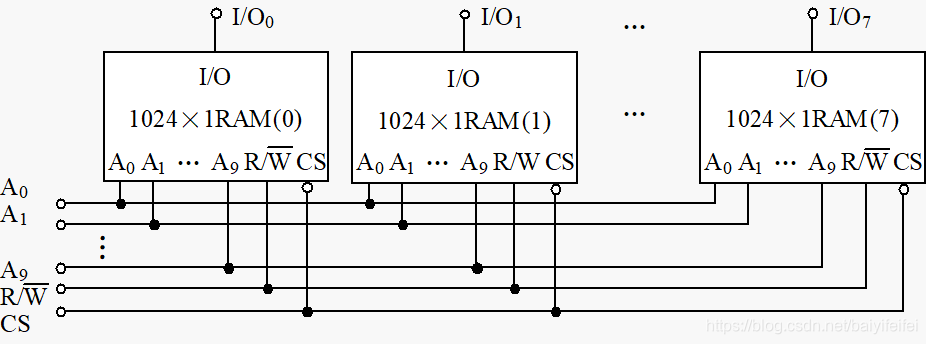

位扩展

1. 将地址线、读／写线和片选线对应地并联在一起
2. 输入、输出分开使用作为字的各个位线

字扩展

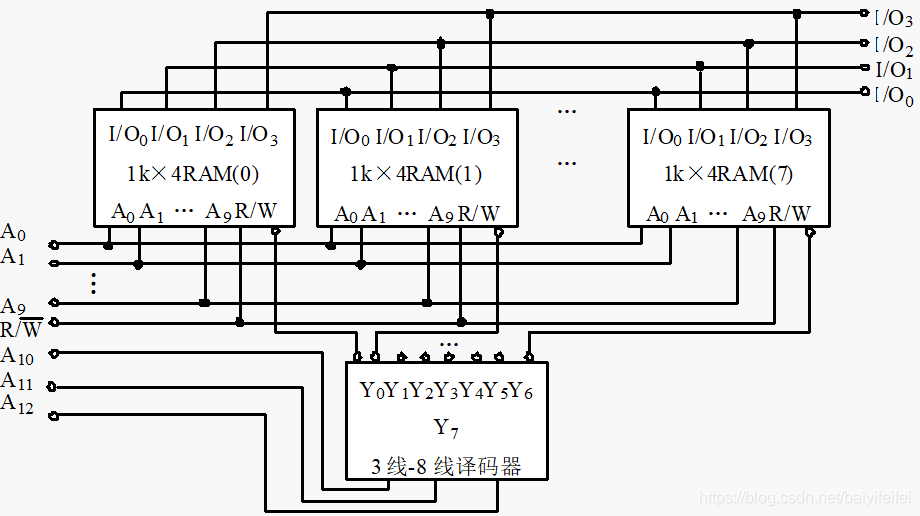

• 要增加的地址线A10～A12与译码器的输入相连，译码器的输出分别接至8片RAM的片选控制端
• 输入／输出（I/O）线并联


Chapter 8 可编程逻辑器件

知识点纲要

• 了解PLA、PAL、GAL的特点、电路结构、工作原理
• 掌握PLA实现组合逻辑函数的方法
• 了解GAL的OLMC及其工作方式

Point 1 现场可编程逻辑阵列PLA

特点：

1. 与阵列 + 或阵列+ 输出缓冲器组成
2. 逻辑阵列是可编程的
3. FPLA 的与逻辑阵列只产生所需要的乘积项。

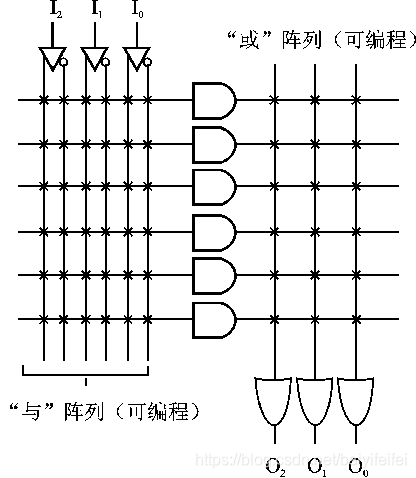

电路结构：

用于实现逻辑函数
将输出化作最简式，再在与或阵上连接点即可

Point 2 可编程阵列逻辑PAL

特点： PAL器件由可编程的与逻辑阵列、固定的或逻辑阵列和输出电路三部分组成。它采用双极型工艺制作，熔丝编程方式。

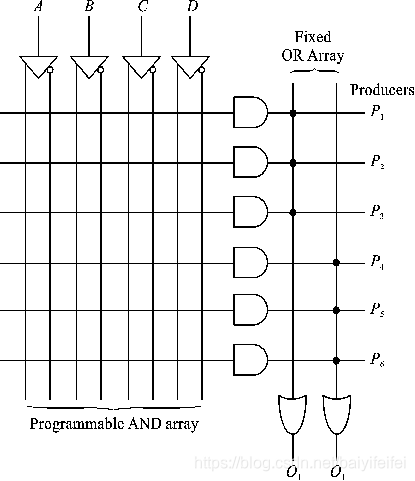

电路结构

Point 3 通用阵列逻辑（GAL）

特点：

• GAL采用电可擦除的CMOS（E2CMOS）工艺制造，可反复多次编程
• GAL采用可编程的输出逻辑宏单元OLMC（Output Logic Macro Cell），输出组态灵活，具有很强的通用性
• GAL具有加密功能

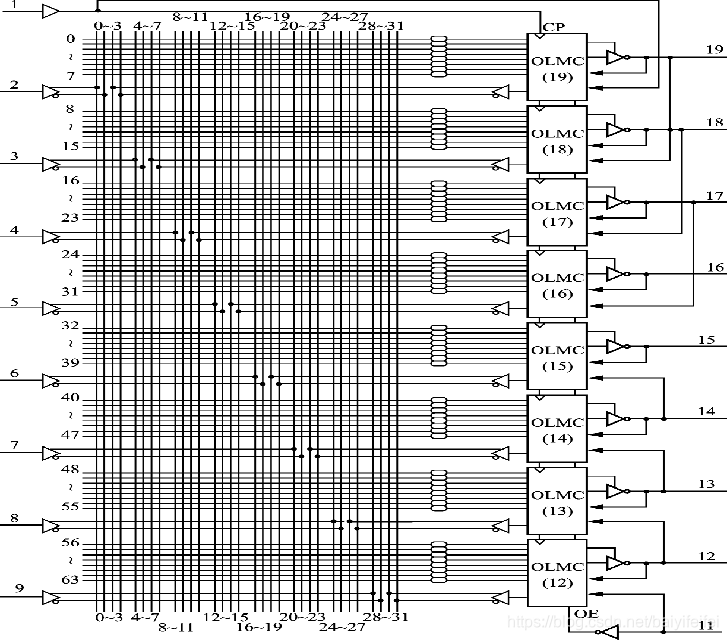

电路结构：
