网络工程师学习笔记——广域网通信与接入技术

一、公共电话交换网

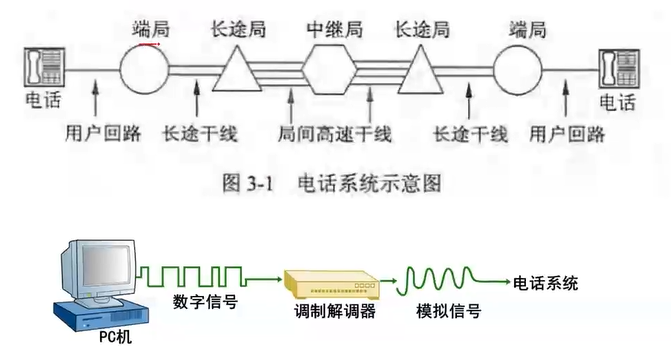

1）PSTN电话系统





2）广域网接入技术

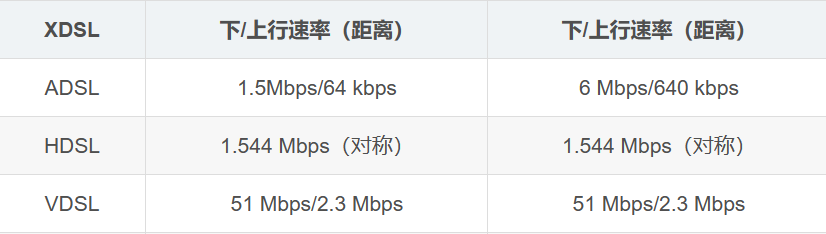

1、xDSL（宽带接入技术）

xDSL是一种新的传输技术，在现有的铜质电话线路上采用较高的频率及相应调制技术，即利用在模拟线路中加入或获取更多的数字数据的信号处理技术来获得高传输速率(理论值可达到52Mbps)。

• 非对称数字用户线（Asymmetric Digital Subscriber Line, ADSL）
• 高比特率数字用户线（High bite rate DSL, HDSL）
• 甚高比特率数字用户线（Very high bite rate DSL, VDSL）





ADSL（非对称数字用户线路）

• 采用FDM (频分多路复用)技术，将电话线路分为语音、上行和下行三个独立的信道，同时提供电话和上网服务
• 利用电话线连接ADSL Modem上网，最大传输距离5公里
• 使用PPPOE认证协议，可以采用虚拟拨号接入和专线接入两种接入方式



2、HFC（混合光纤同轴电缆）

• 利用CATV有线电视线路连接互联网。骨干用光缆，入户用同轴电缆
• 用户端连接设备为Cable Modem，局端管理设备为CMTS。

cable modem

• 适用于电缆传输体系的调制解调器，与传统modem在原理上基本相同，都是将数字信号调制成模拟信号在电缆的一个频率范围内传输，接收时再解调为数字信号。
• 类似于ADSL，提供非对称的双向信道。上行信道采用的载波频率范围在5～42MHz之间，可实现128Kbps～10Mbps的传输速率。下行信道的载波频率范围在42～750MHz之间，可实现27～36Mbps的传输速率。



3、FTTx（光纤接入系统）

• 接入方式：点对点方式和点对多点方式
• 接入类型
  • FTTH：光纤到户(使用范围最广)；
  • FTTB（Fiber To The Building）：光纤到大楼；
  • FTTCab（Fiber To The Cabinet）：光纤到交换箱；
  • FTTC（Fiber To The Curb）：光纤到路边；
  • FTTZ(Fiber To The Zone）：光纤到小区。
  • FTTP（Fiber To The Premise）：光纤到驻地，美国运营商Verizon将FTTB及FTTH合称光纤到驻地；

4、OAN （Optical access network）光纤接入技术

• 由一个光线路终端（OLT）、至少一个光分配网（ODN）、至少一个光网络单元（ONU）及适配设施（AF）组成。
• 根据OLT到ONU之间是否存在有源设备，光纤接入网可分为：无源光网络（PON, Passive Optical Network）指光配线网不含有任何电子器件及电子电源；有源光网络（AON, Active Optical Network）指光配线网含有有源器件（电器件、电子光源）的光网络。

无源光网络PON

• 大传输容量：拥有155Mb/s或622Mb/s接入速率；传输距离远：无需中继器，传输距离便可达70公里以上



有源光网络AON

• 传输速率为 622Mbps 或 155Mbps 下行和 155Mbps 上行，PON是点对多点的光纤传输接入网，具有节省光缆资源、设备安全性高、建网速度快、成本低等优点。



二、X.25公共数据网

1）基本概念



分层结构：

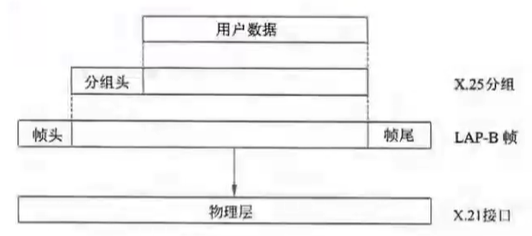

• 分组层：提供面向连接的虚电路服务，采用统计时分复用，使用X.25 PLP协议分组
• 链路层：将上层分组打包成数据帧，使用LAP- B标准(HDLC的子集)
• 物理层：规定了用户终端与网络之间的物理接口，使用X.21或X.21bis协议



2）流量控制与差错控制

1、流量控制

• 功能：是一种协调发送站和接收站工作步调的技术，其目的是避免由于发送速度过快，使接收站来不及处理而丢失数据。

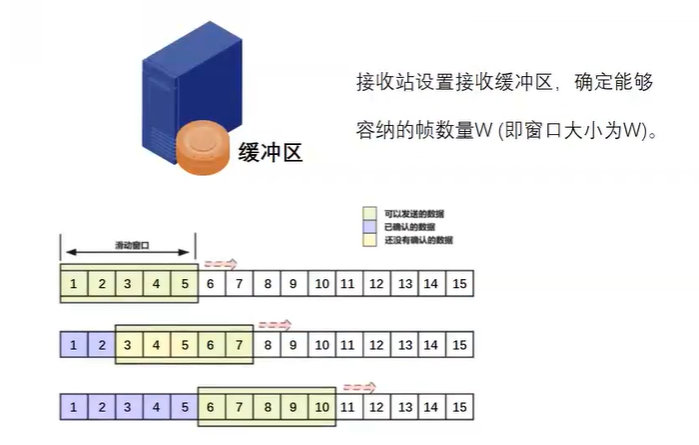

• 原理：接收站设置接收缓冲区确定能够容纳的帧数量W (即窗口大小为W)。接收的数据先进缓冲区，数据处理后，清空缓冲区，再开始接收下一批数据。



• 协议：
  • 停等协议：发送站发出一帧后，必须等待接收站发送的应答信号(ACK) 到达后再发送下一帧，收不到就继续等待。
  • 滑动窗口协议：允许连续发送多个帧而无须等待应答。发送站将发送的每一个帧编号，根据收到的ACK,（i）确定继续发送i帧以及后续多个帧。





2、差错控制

• 功能：是检测和纠正传输错误的机制。
• 原理：
  1. 肯定应答ACK：发送器收到接收方发来的ACK后，继续发送后续帧。
  2. 否定应答重发NAK：发送器收到NAK后，重新发送错误帧。
  3. 超时重发：发送器发送帧时开始计时，超时或没有收到ACK就重发。
• 协议：
  • 停等ARQ协议：停等流控技术和自动请求重发技术的结合。发送器收到ACK后，继续发送下一帧，收到NAK信号或计时器超时后重发该帧。

• • 选择重发ARQ协议：滑动窗口技术和自动请求重发技术的结合。分以下两种：（选上退下）
    • 选择重发ARQ协议：只重发出错的帧，其后面的帧被缓存。滑动窗口大小是发送帧编号（k位）的一半，即W ≤ 2^（k-1）；
    • 后退N帧ARQ协议：从出错处重发已经发出过的N个帧。滑动窗口大小W≤（2^k）-1；



3）HDLC协议

定义：是一种面向比特的同步链路控制协议

1、相关概念：

• 站：
  • 主站：对链路进行控制，发出的帧叫命令帧。

• • 从站：在主站的控制下进行工作，发出的帧叫响应帧。

• • 复合站：具有主站和从站的双重功能，两种帧都可以发送。
• 链路配置：
  • 不平衡配置：适用于点对点或点对多点，由1个站和多个从站组成。
  • 平衡配置：仅用于点对点链路，由两个复合站组成。
• 数据传输方式：
  • 正常响应方式：适用于不平衡配置。
  • 异步响应方式：适用于不平衡配置。
  • 异步平衡方式：适用于平衡配置。

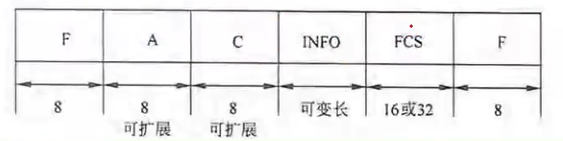

2、帧结构



• 帧标志 F：HDLC用01111110作为帧的边界标志，站点得到帧标志就开始接收帧。
• 地址字段 A：用于标识从站的地址，用在点对多点链路中。
• 控制字段 C：
  • 信息帧（I帧）：用于存放帧的编号和应答序号。
  • 管理帧（S帧）：用于流量控制和差错控制。
  • 无编号帧（U帧）：提供链路控制功能和无连接数据传送功能。
• 信息字段 INFO：只有信息帧和无编号帧含有信息字段，用于承载用户数据。
• 帧校验序列 FCS：含有各个字段的校验(标志字段除外)。

3、常见帧类型

• 信息帧（I）：存放帧编号N(S)和肯定应答序号N(R)。
• 管理帧（S）：进行流量控制和差错控制。
• 接收就绪（RR）：肯定应答，对N(R)之前帧的确认，准备接收N(R)及其后续帧。
• 接收未就绪（RNR）：肯定应答，对N(R)之 前帧的确认，暂停接收后续帧。
• 拒绝接收（REJ）：否定应答，拒绝接收N(R)帧，要求重发N(R)及其后续帧。
• 选择性拒绝接收（SREJ）：否定应答，选择性重发，要求发送编号为N (R) 的单个帧。
• 无编号帧（U）：提供链路控制功能和无连接数据传送功能。



4）X.25 PLP协议

特点：X.25 PLP协议处于分组层，对上层的用户数据进行分组，提供面向连接的虚电路服务。

虚电路服务：

• 交换虚电路SVC：动态建立的虚电路，包含呼叫建立，数据传送和呼叫清除等过程。
• 永久虚电路PVC：固定的虚电路，无须建立和清除连接，可直接传送数据。



三、帧中继网

1）帧中继业务

1、基本概念：帧中继在第二层建立虚电路，用帧作为传输的基本单位，没有第三层。

2、特点：

简单高效，只检错，不再重传，没有流量控制，只有拥塞控制；帧中继协议也叫做LAP-D协议，帧结构中没有控制字段。

3、帧中继业务：

提供面向连接的虛电路服务，用数据链路连接标识符DLCI代表不同的虚电路。DLCI的作用范围仅限于本地链路段，用于区分不同的虚电路。

4、虚电路业务：

• 交换虚电路SVC：动态建立的虚电路，包含呼叫建立，数据传送和呼叫清除等过程
• 永久虚电路PVC：固定的虚电路，无须建立和清除连接，可直接传送数据。

5、LAP- D帧的作用：

• 利用地址字段实现对物理链路的多路复用
• 利用帧校验字段检查传输错误，以下3种情况会丢弃出错的帧:帧长度不是整数字节、帧长度太长(超过约定长度)或太短(少于1600字节)
• 对网络拥塞进行控制



2）帧中继协议

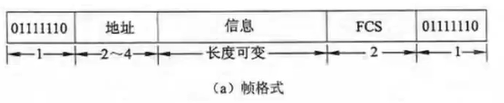

1、帧标志F：帧头和帧尾用01111110作为帧的边界标志

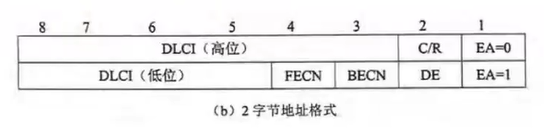

2、地址字段A：



• • DE优先丢弃位：当网络发生拥塞时，DE为1的帧被优先丢弃
  • DLCI数据链路连接标识符：用于标识和区别每-条虚电路
  • FECN向前拥塞位：当设置为1时，表示在帧的传送方向上出现了拥塞
  • BECN向后拥塞位：当设置为1时，表示在与帧传送相反的方向出现了拥塞

3、信息字段INFO：承载用户数据。可变长1600-4096字节

4、帧校验序列FCS：含有各个字段的校验(标志字段除外)



3）帧中继应用

1、优点：

1. 提供面向连接的服务，数据速率高: 2- 45Mbps

2. 即可以按需要提供带宽，也可以应付突出的数据传输

3. 没有流控和重传机制，开销很少。一

2、缺点：

1. 不适合对延迟敏感的应用(声音，视频)

2. 不能保证可靠的数据提交，依赖于运营商对虛电路的配置

3、其他特性：

1. 没有定义专门的物理层接口，可以使用X.21,V.35等多种接口协议

2. 用户端可以连接976条PVC (DLCI=16 - 991)

3. 帧长可变(1600 - 4096字节)，可 承载各种链路层数据帧和网络层协议



四、ISDN和ATM

1）综合业务数字网（ISDN）

1、基于电路交换，把语音，视频和数据信号放在一一个网络上统一传输。

2、分为窄带ISDN (N-ISDN)和宽带ISDN (B-ISDN)

3、N-ISDN有两种速率：基本速率(2B+D) 和基群速率(30B+D) ; 其中B信道是数据信道，速率64Kb/s ; D信道是控制信道，速率不等。

• 2B+D= 2*64 + 16= 144Kb/s;
• 30B +D= 30*64 + 128 = 2048Kb/s



2）异步传输模式（ATM）

1、以信元为传输单位的统计时分复用输技术，曾是B-ISDN的一部分。

2、ATM提供面向连接的服务，把用户数据组织成53字节长的信元，使用5类双绞线或光纤传输，数据速率可达155Mbps

3、ATM分为四层：物理层，ATM层，ATM适配层，高层。
