1、串口屏界面设计

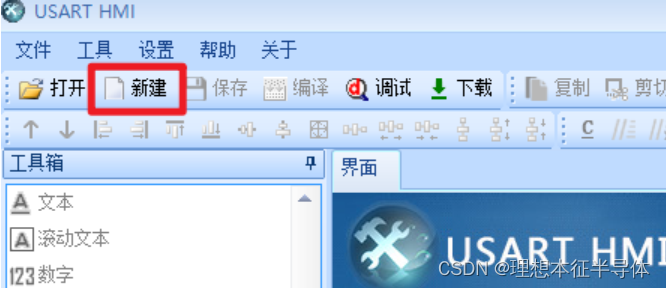

1.新建工程

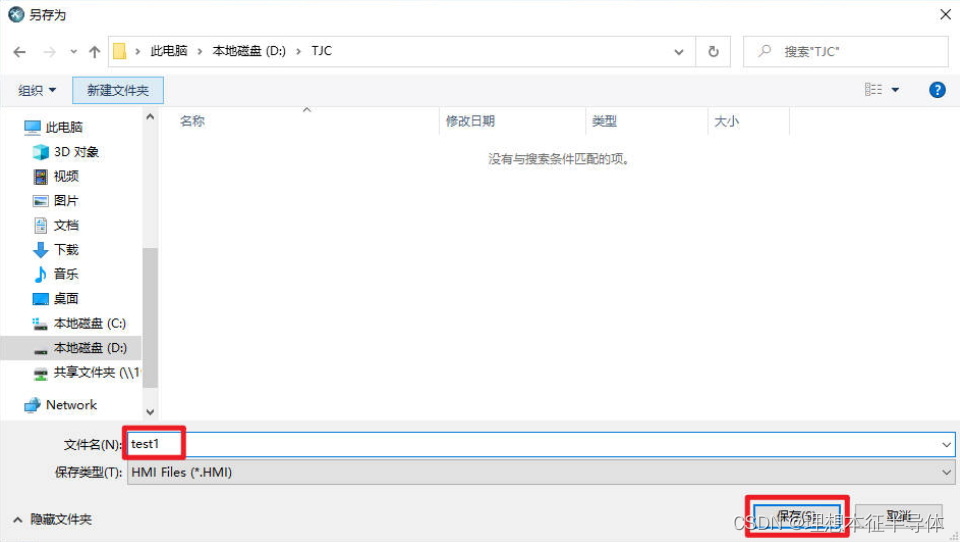

保存位置自定义，作为一个合格的嵌入式工程师要有路径下没有中文的情况并命名。

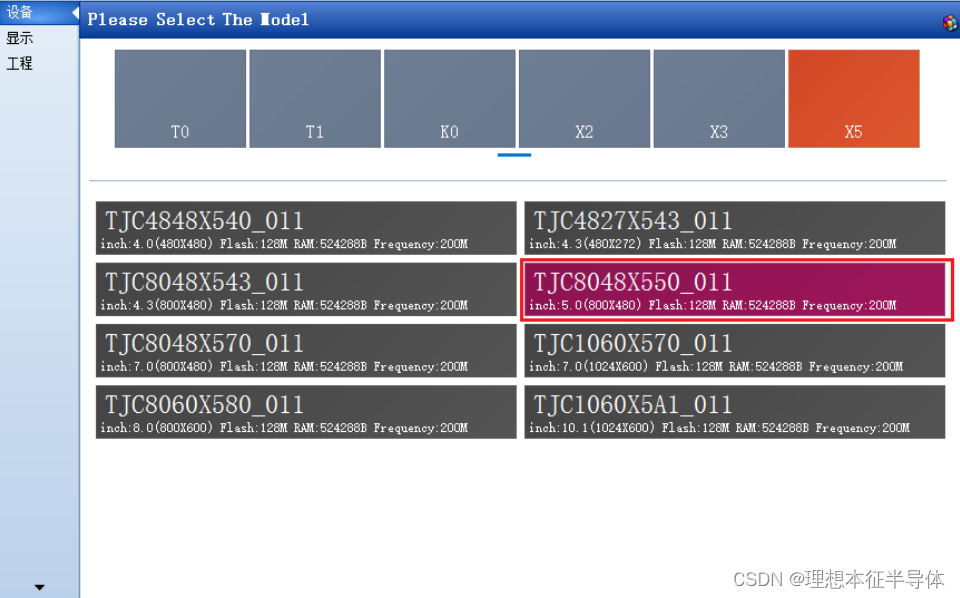

选择自己串口屏对应的芯片，一般屏幕背面会有，也可以查看资料。

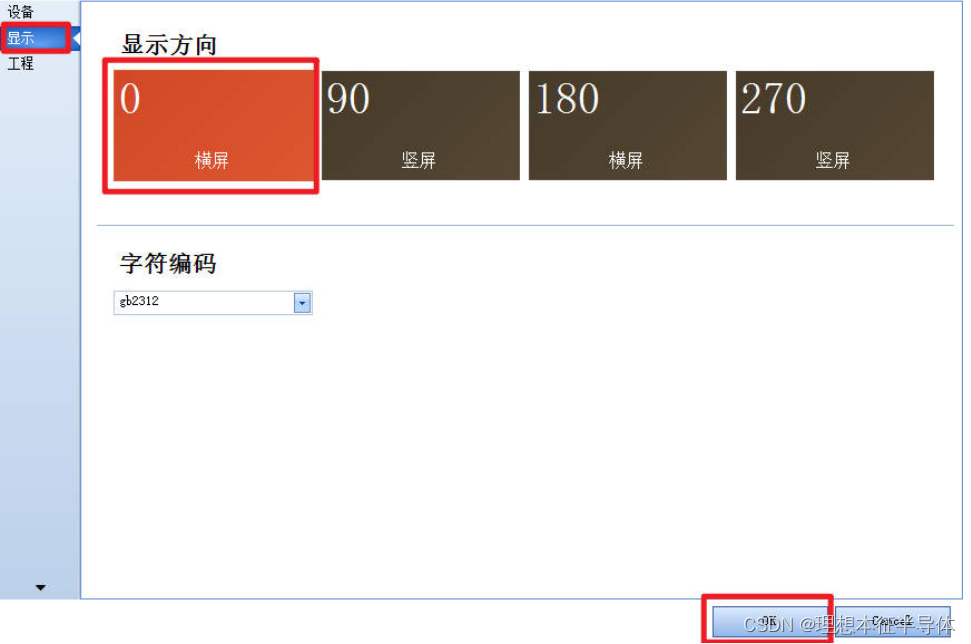

选择显示方向，自行选择。按照自己的爱好

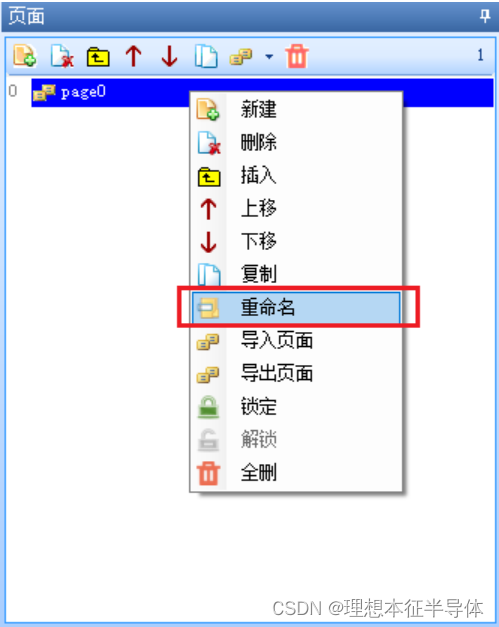

右边可对当前页面重命名。

再进行一些基础代码修改。一般情况下修改波特率与单片机串口一致即可。

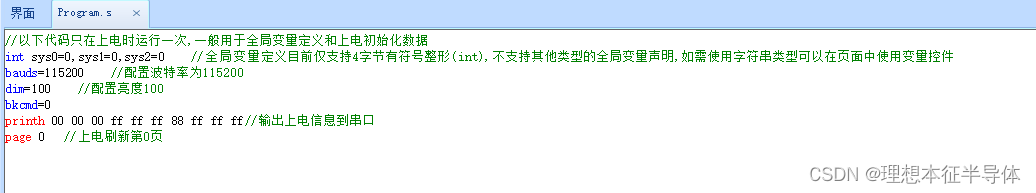

Program.s

//以下代码只在上电时运行一次,一般用于全局变量定义和上电初始化数据
int sys0=0,sys1=0,sys2=0    //全局变量定义目前仅支持4字节有符号整形(int),不支持其他类型的全局变量声明,如需使用字符串类型可以在页面中使用变量控件
bauds=115200    //配置波特率为115200
dim=100    //配置亮度100
bkcmd=0
printh 00 00 00 ff ff ff 88 ff ff ff//输出上电信息到串口
page 0   //上电刷新第0页

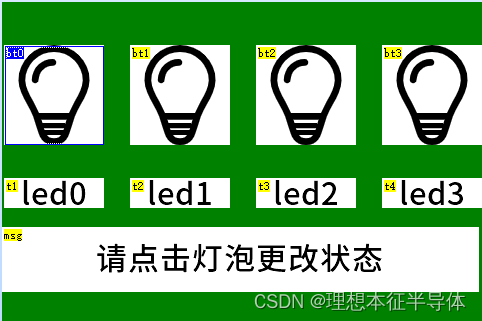

然后从工具箱添加组件

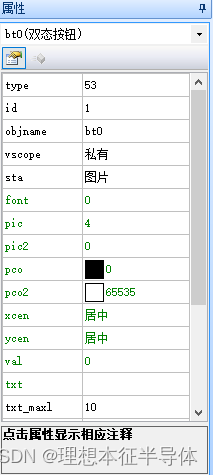

右下角可进行属性设置。

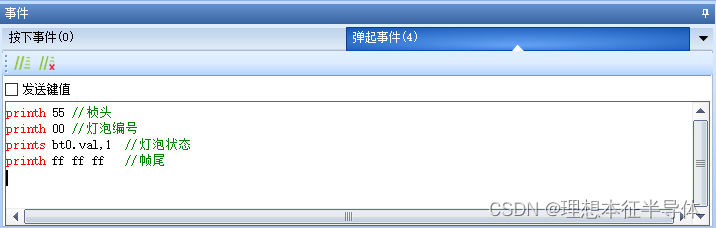

然后在按钮组件添加弹起事件，0 1 2 3类似，依次添加。

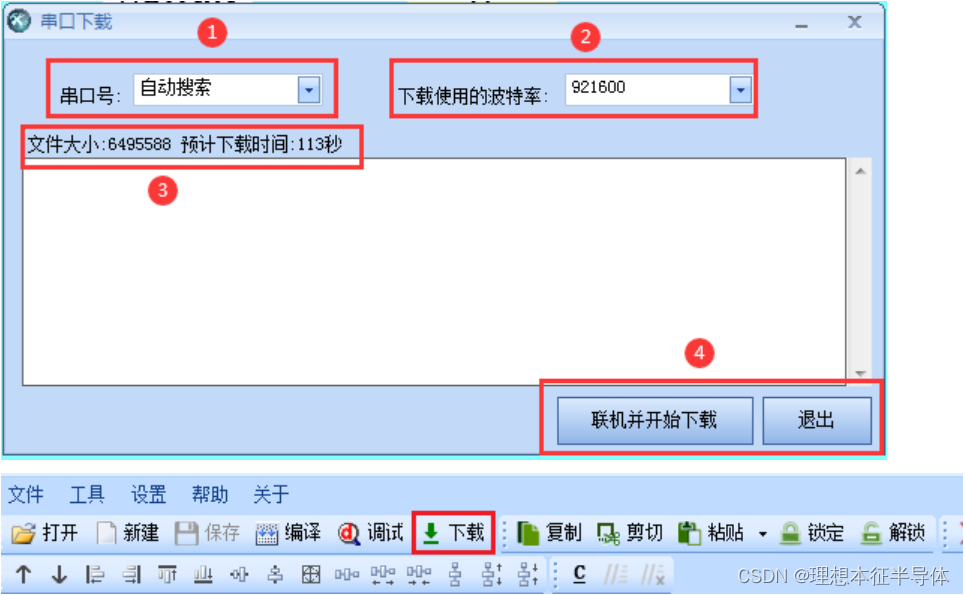

串口屏界面设计完毕，下载到串口屏。

接下来进行单片机程序编写，本实验使用串口1与串口屏通讯。

程序与串口驱动无异

tjc_usart_hmi.h

#ifndef __TJCUSARTHMI_H_
#define __TJCUSARTHMI_H_

#include "stm32f10x.h"

/**
	打印到屏幕串口
*/
void TJCPrintf (const char *str, ...);
void initRingBuff(void);
void writeRingBuff(uint8_t data);
void deleteRingBuff(uint16_t size);
uint16_t getRingBuffLenght(void);
uint8_t read1BFromRingBuff(uint16_t position);
void USART1_Init(uint32_t bound);
void USART1_printf(char* fmt,...); //串口1的专用printf函数

#define RINGBUFF_LEN	(500)     //定义最大接收字节数 500

#define usize getRingBuffLenght()
#define code_c() initRingBuff()
#define udelete(x) deleteRingBuff(x)
#define u(x) read1BFromRingBuff(x)


extern uint8_t RxBuff[1];

#endif

tjc_usart_hmi.c

#include <stdint.h>
#include <stdio.h>
#include <string.h>
#include <stdarg.h>
#include "tjc_usart_hmi.h"
#include <stddef.h>
#include <stm32f10x_usart.h>

#define STR_LENGTH 100

typedef struct
{
    uint16_t Head;
    uint16_t Tail;
    uint16_t Lenght;
    uint8_t  Ring_data[RINGBUFF_LEN];
}RingBuff_t;

RingBuff_t ringBuff;	//创建一个ringBuff的缓冲区
uint8_t RxBuff[1];

void TJCPrintf (const char *str, ...){
	char buffer[STR_LENGTH+1];  // 数据长度
	u8 i = 0;
	va_list arg_ptr;
	va_start(arg_ptr, str);
	vsnprintf(buffer, STR_LENGTH+1, str, arg_ptr);
	va_end(arg_ptr);
	while ((i < STR_LENGTH) && (i < strlen(buffer)))
	{
        USART_SendData(USART1, (u8) buffer[i++]);
        while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	}
	USART_SendData(USART1,(uint8_t)0xff);		//这个函数改为你的单片机的串口发送单字节函数
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	USART_SendData(USART1,(uint8_t)0xff);		//这个函数改为你的单片机的串口发送单字节函数
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
	USART_SendData(USART1,(uint8_t)0xff);		//这个函数改为你的单片机的串口发送单字节函数
	while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);

}








/********************************************************
函数名：  	USART1_IRQHandler
作者：
日期：    	2022.10.08
功能：    	串口接收中断,将接收到的数据写入环形缓冲区
输入参数：
返回值： 		void
修改记录：
**********************************************************/
void USART1_IRQHandler(void)
{
	if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)
	{
		USART_ClearITPendingBit(USART1, USART_IT_RXNE);
		RxBuff[0] = USART_ReceiveData(USART1);
		writeRingBuff(RxBuff[0]);




	}
}



/********************************************************
函数名：  	initRingBuff
作者：
日期：    	2022.10.08
功能：    	初始化环形缓冲区
输入参数：
返回值： 		void
修改记录：
**********************************************************/
void initRingBuff(void)
{
  //初始化相关信息
  ringBuff.Head = 0;
  ringBuff.Tail = 0;
  ringBuff.Lenght = 0;
}



/********************************************************
函数名：  	writeRingBuff
作者：
日期：    	2022.10.08
功能：    	往环形缓冲区写入数据
输入参数：
返回值： 		void
修改记录：
**********************************************************/
void writeRingBuff(uint8_t data)
{
  if(ringBuff.Lenght >= RINGBUFF_LEN) //判断缓冲区是否已满
  {
    return ;
  }
  ringBuff.Ring_data[ringBuff.Tail]=data;
  ringBuff.Tail = (ringBuff.Tail+1)%RINGBUFF_LEN;//防止越界非法访问
  ringBuff.Lenght++;

}




/********************************************************
函数名：  	deleteRingBuff
作者：
日期：    	2022.10.08
功能：    	删除串口缓冲区中相应长度的数据
输入参数：		要删除的长度
返回值： 		void
修改记录：
**********************************************************/
void deleteRingBuff(uint16_t size)
{
	if(size >= ringBuff.Lenght)
	{
	    initRingBuff();
	    return;
	}
	for(int i = 0; i < size; i++)
	{

		if(ringBuff.Lenght == 0)//判断非空
		{
		initRingBuff();
		return;
		}
		ringBuff.Head = (ringBuff.Head+1)%RINGBUFF_LEN;//防止越界非法访问
		ringBuff.Lenght--;

	}

}



/********************************************************
函数名：  	read1BFromRingBuff
作者：
日期：    	2022.10.08
功能：    	从串口缓冲区读取1字节数据
输入参数：		position:读取的位置
返回值： 		所在位置的数据(1字节)
修改记录：
**********************************************************/
uint8_t read1BFromRingBuff(uint16_t position)
{
	uint16_t realPosition = (ringBuff.Head + position) % RINGBUFF_LEN;

	return ringBuff.Ring_data[realPosition];
}




/********************************************************
函数名：  	getRingBuffLenght
作者：
日期：    	2022.10.08
功能：    	获取串口缓冲区的数据数量
输入参数：
返回值： 		串口缓冲区的数据数量
修改记录：
**********************************************************/
uint16_t getRingBuffLenght()
{
	return ringBuff.Lenght;
}


/********************************************************
函数名：  	isRingBuffOverflow
作者：
日期：    	2022.10.08
功能：    	判断环形缓冲区是否已满
输入参数：
返回值： 		1:环形缓冲区已满 , 2:环形缓冲区未满
修改记录：
**********************************************************/
uint8_t isRingBuffOverflow()
{
	return ringBuff.Lenght == RINGBUFF_LEN;
}



//初始化IO 串口1
//bound:波特率
void USART1_Init(uint32_t bound){

	//串口1初始化并启动
	//GPIO端口设置
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能USART1，GPIOA时钟
	 //USART1_TX   PA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//USART1_RX	  PA.10
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	//Usart1 NVIC 配置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器
	//USART 初始化设置
	USART_InitStructure.USART_BaudRate = bound;//一般设置为9600;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//收发模式
	USART_Init(USART1, &USART_InitStructure); //初始化串口
	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启ENABLE/关闭DISABLE中断
	USART_Cmd(USART1, ENABLE);                    //使能串口
}

main.c

#include "stm32f10x.h"
#include "tjc_usart_hmi.h"
#include "stm32f10x_rcc.h"

#define FRAMELENGTH 6

void NVIC_Configuration(void);
void RCC_Configuration(void);

int main(void)
{
	RCC_Configuration();
	NVIC_Configuration();
	USART1_Init(115200);	  	 //串口初始化为115200
	TJCPrintf("\x00");          //为确保串口HMI正常通信


	while(1)
	{

	//stm32f103的GND接串口屏或串口工具的GND,共地
	//stm32f103的TX1(PA9)接串口屏或串口工具的RX
	//stm32f103的RX1(PA10)接串口屏或串口工具的TX
	//stm32f103的5V接串口屏的5V,如果是串口工具,不用接5V也可以

	//串口数据格式：
	//串口数据帧长度：6字节
	//帧头      led编号  LED状态    帧尾
	//0x55      1字节    1字节     0xffffff
	//例子1：上位机代码  printh 55 01 00 ff ff ff  含义：1号led关闭
	//例子2：上位机代码  printh 55 04 01 ff ff ff  含义：4号led打开
	//例子3：上位机代码  printh 55 00 01 ff ff ff  含义：0号led打开
	//例子4：上位机代码  printh 55 04 00 ff ff ff  含义：4号led关闭
	  while(usize >= FRAMELENGTH)
	  {
		  //校验帧头帧尾是否匹配
		  if(u(0) != 0x55 || u(3) != 0xff || u(4) != 0xff || u(5) != 0xff)
		  {
			  //不匹配删除1字节
			  udelete(1);
		  }else
		  {
			  //匹配，跳出循环
			  break;
		  }

	  }

	  //进行解析
	  if(usize >= FRAMELENGTH && u(0) == 0x55 && u(3) == 0xff && u(4) == 0xff && u(5) == 0xff)
	  {
		  TJCPrintf("msg.txt=\"led %d is %s\"", u(1), u(2) ? "on" : "off");
		  udelete(FRAMELENGTH);
	  }

		//delay_ms(1000);


	}

}


void NVIC_Configuration(void)
{
  NVIC_InitTypeDef NVIC_InitStructure;

  /* 嵌套向量中断控制器组选择 */
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

  /* 配置USART为中断源 */
  NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
  /* 抢断优先级*/
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;
  /* 子优先级 */
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
  /* 使能中断 */
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  /* 初始化配置NVIC */
  NVIC_Init(&NVIC_InitStructure);
}


void RCC_Configuration(void){ //RCC时钟的设置
	ErrorStatus HSEStartUpStatus;
	RCC_DeInit();              /* RCC system reset(for debug purpose) RCC寄存器恢复初始化值*/
	RCC_HSEConfig(RCC_HSE_ON); /* Enable HSE 使能外部高速晶振*/
	HSEStartUpStatus = RCC_WaitForHSEStartUp(); /* Wait till HSE is ready 等待外部高速晶振使能完成*/
	if(HSEStartUpStatus == SUCCESS){
		/*设置PLL时钟源及倍频系数*/
		RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9); //RCC_PLLMul_x（枚举2~16）是倍频值。当HSE=8MHZ,RCC_PLLMul_9时PLLCLK=72MHZ
		/*设置AHB时钟（HCLK）*/
		RCC_HCLKConfig(RCC_SYSCLK_Div1); //RCC_SYSCLK_Div1——AHB时钟 = 系统时钟(SYSCLK) = 72MHZ（外部晶振8HMZ）
		/*注意此处的设置，如果使用SYSTICK做延时程序，此时SYSTICK(Cortex System timer)=HCLK/8=9MHZ*/
		RCC_PCLK1Config(RCC_HCLK_Div2); //设置低速AHB时钟（PCLK1）,RCC_HCLK_Div2——APB1时钟 = HCLK/2 = 36MHZ（外部晶振8HMZ）
		RCC_PCLK2Config(RCC_HCLK_Div1); //设置高速AHB时钟（PCLK2）,RCC_HCLK_Div1——APB2时钟 = HCLK = 72MHZ（外部晶振8HMZ）
		/*注：AHB主要负责外部存储器时钟。APB2负责AD，I/O，高级TIM，串口1。APB1负责DA，USB，SPI，I2C，CAN，串口2，3，4，5，普通TIM */
		FLASH_SetLatency(FLASH_Latency_2); //设置FLASH存储器延时时钟周期数
		/*FLASH时序延迟几个周期，等待总线同步操作。
		推荐按照单片机系统运行频率：
		0—24MHz时，取Latency_0；
		24—48MHz时，取Latency_1；
		48~72MHz时，取Latency_2*/
		FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); //选择FLASH预取指缓存的模式，预取指缓存使能
		RCC_PLLCmd(ENABLE);	//使能PLL
		while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET); //等待PLL输出稳定
		RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); //选择SYSCLK时钟源为PLL
		while(RCC_GetSYSCLKSource() != 0x08); //等待PLL成为SYSCLK时钟源
	}

代码很好理解，查看注释可知，可根据自己情况添加控制外设以及显示温湿度等函数
