allegro-Could not create new pin inst: PA15/JTDI.

问题描述：

Reference Designator: U4. Error at line 3441 in file C:\USERS\ZYB18\DESKTOP\TEMPRETURE_BOARD\allegro/pstxnet.dat. Could not create new pin inst: PA15/JTDI.
Schematic Instance:
@pt100_pt1000_tempreture_board.sch(sch_1):ins24244930@stm32f103c8t6.\stm32f103vct6.normal(chips) (MODULE: PT100_PT1000_TEMPRETURE_BOARD; PART: STM32F103VCT6). Check the symbol for consistency of pin definition.

---

原因分析：

在使用allegro生成网表后，出现上述错误，原因是我在制作STM32F103VCT6原理图库是，复制粘贴PDF里的引脚名称到我的原理图库里导致的，因为复制的时候可能不小心把空格等其它符号也复制进去了导致上述错误。

---

解决方案：

找到自己设计的原理图库封装，并找到对应的引脚，比如我的是stm32的第77引脚，双击该引脚，重新手动输入该引脚名称（建议手动重新输入该引脚名称）并保存。

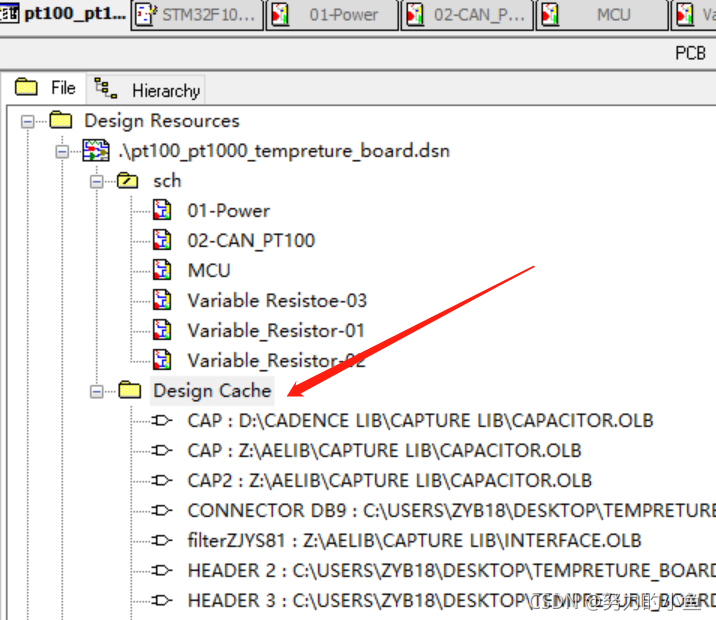

1. 点击左侧的Design Cache

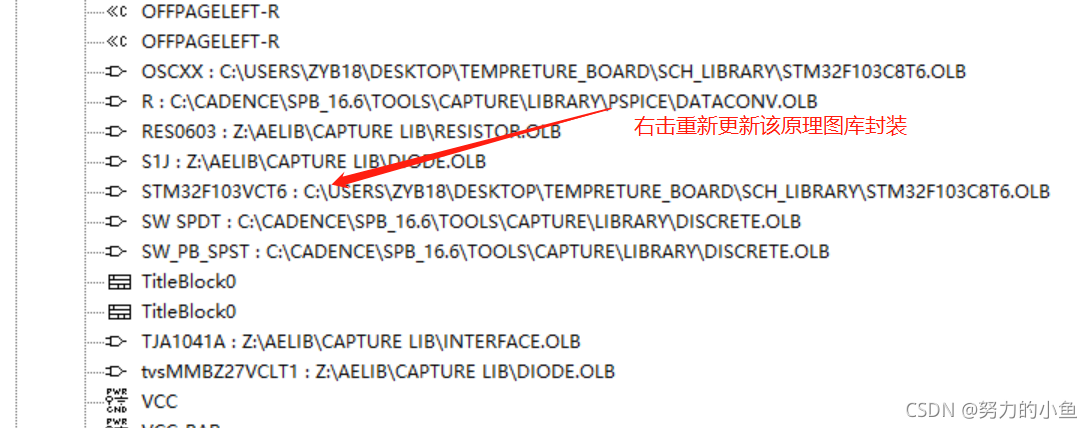

2 .找到stm32封装，重新更新该封装

3. 保存，在重新生成网表即可解决该问题。
