allegro怎么让原理图和PCB交互布线

问题描述:

在使用allegro对原理图进行PCB设计时,有时为了查找元器件方便,等等其它原因,我们可以设置原理图和PCB交互布线。
基本步骤是:

  1. 原理图使能交互布线
  2. 原理图生成网表
  3. PCB导入网表

解决方案:

allegro原理图和PCB交互布线方法如下

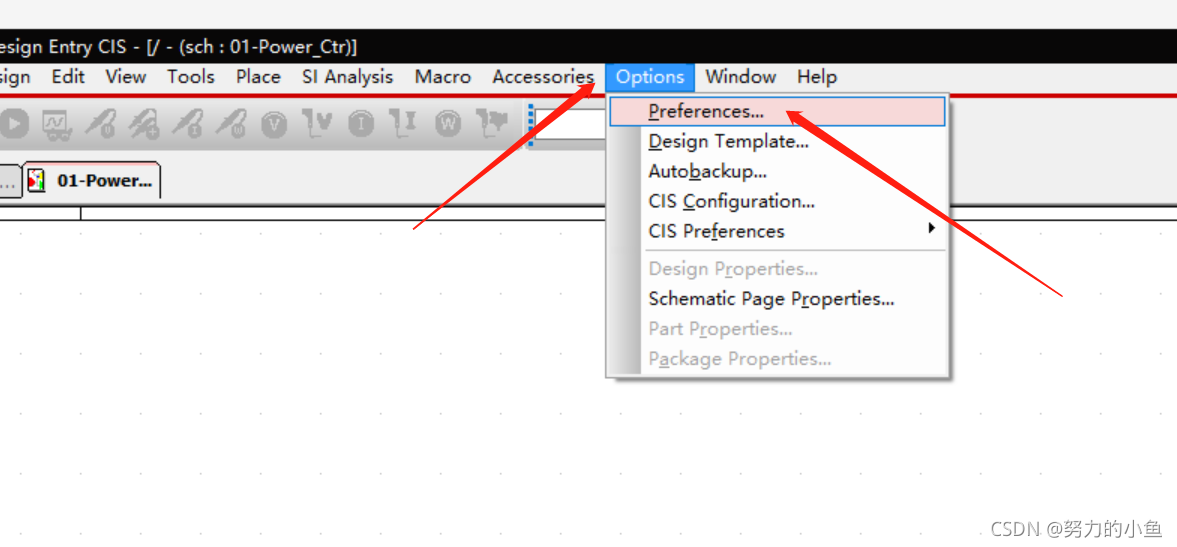

  1. 点击菜单栏Options->Preferences…
    在这里插入图片描述

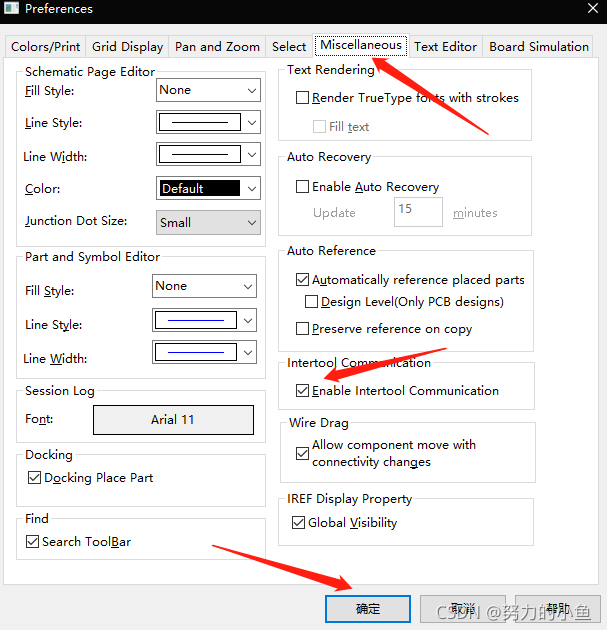

  2. 勾选Miscellaneous->Intertool Communication下面的方框,使能交互布线

在这里插入图片描述

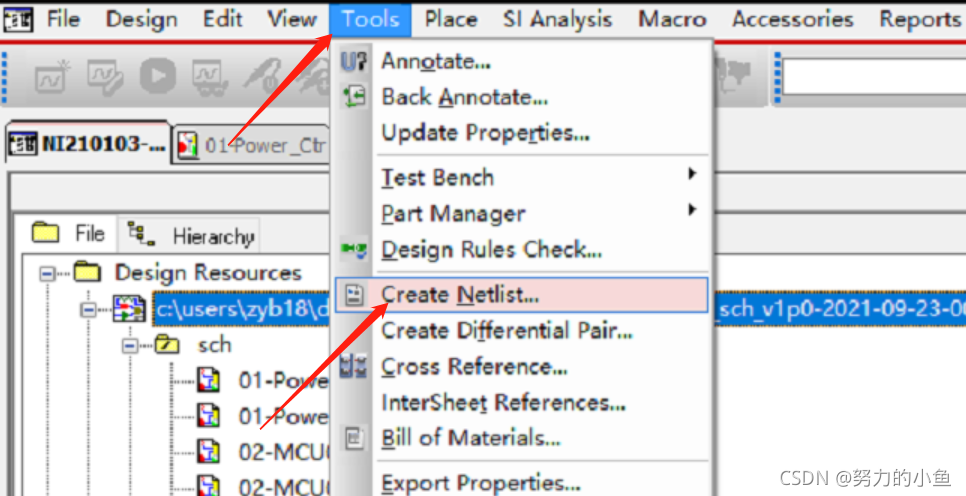

3. 点击Tools->Create Netlist…
在这里插入图片描述

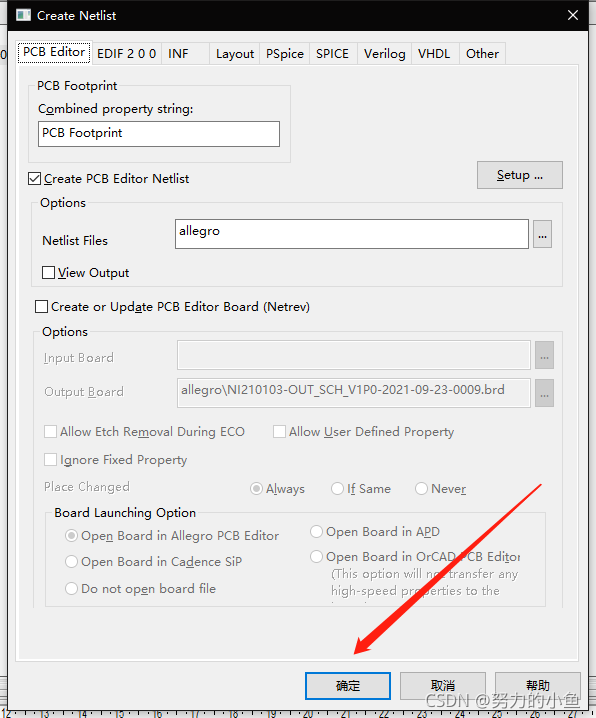

4 .生成网表,注意生成网表不能有错误
在这里插入图片描述

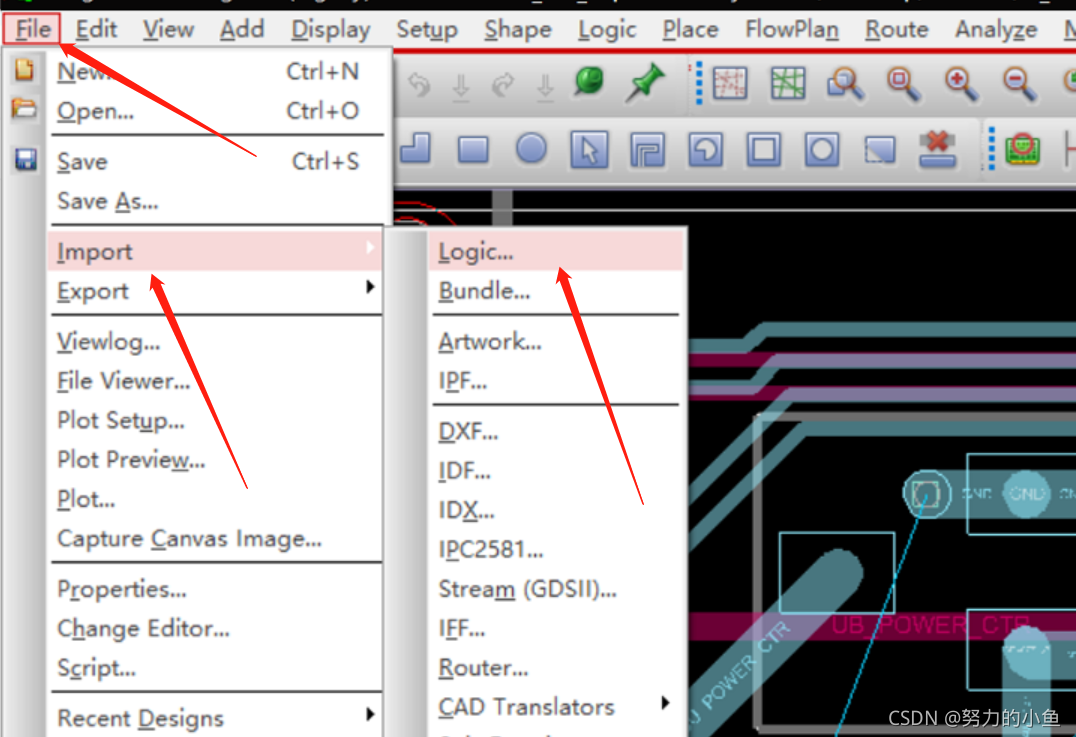

4. 打开PCB文件,点击菜单栏File->Import->Logic导入网表

在这里插入图片描述

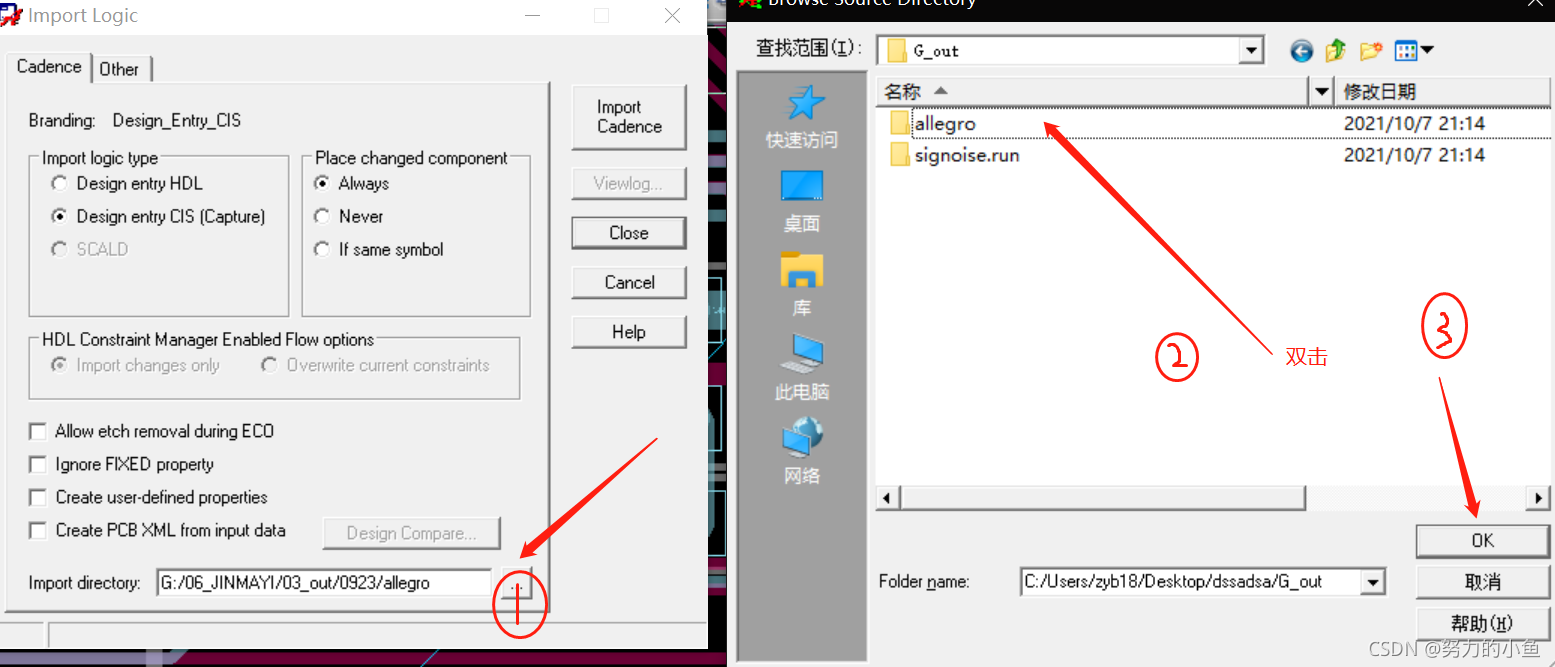

5. 找到网表所在文件夹
在这里插入图片描述

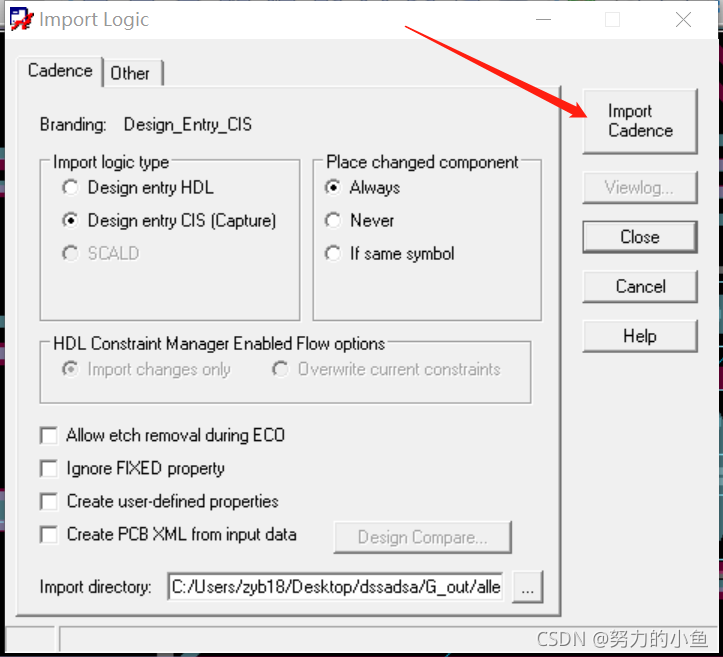

6. 导入网表,注意导入网表不能有错误

在这里插入图片描述

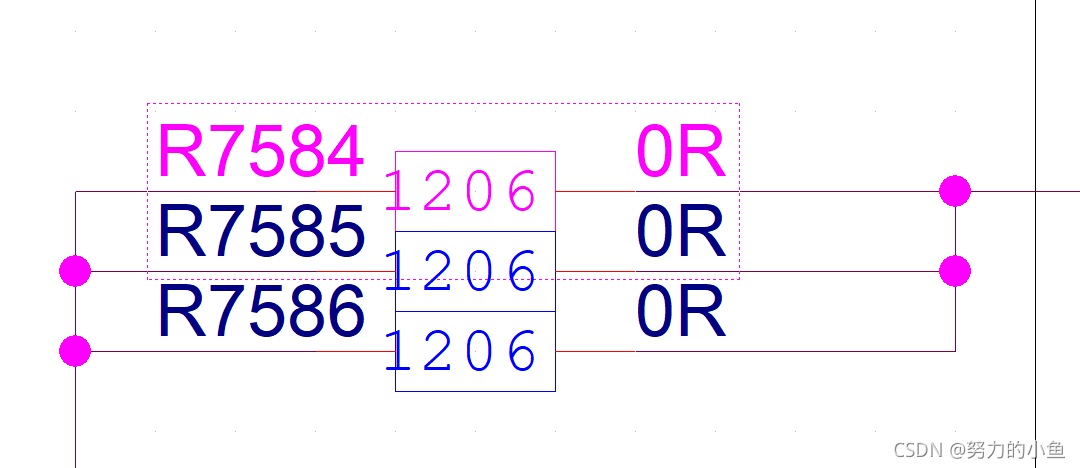

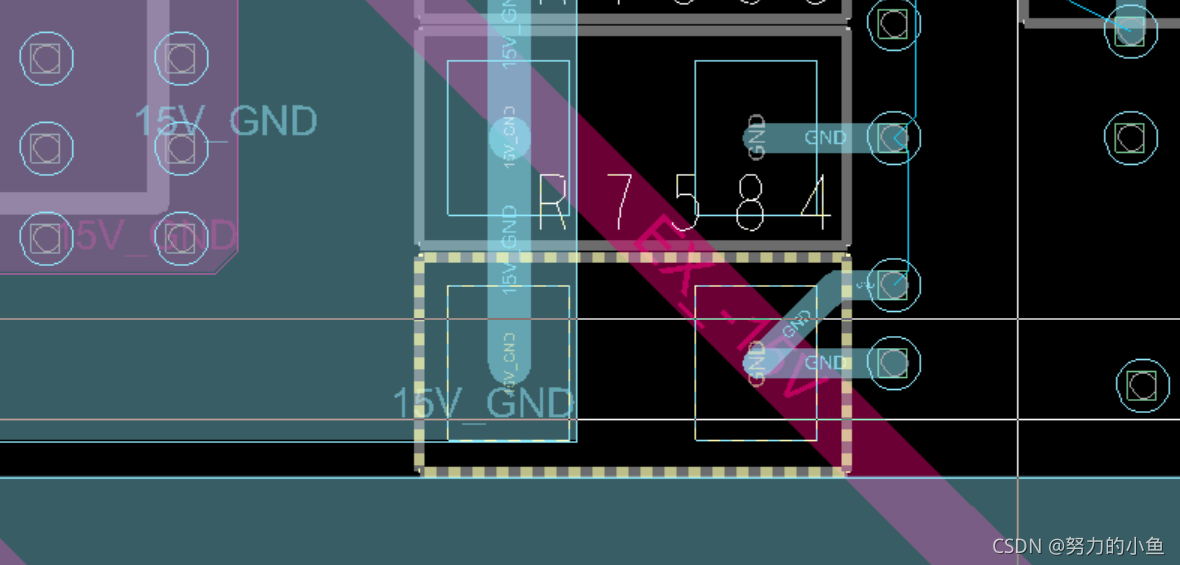

7. 结果

在这里插入图片描述
在这里插入图片描述
