逻辑电平的接口问题

现在大多数数字系统和数字电路中，为了节省成本，方便开发，同时采用不同逻辑电平的器件。当前后级使用两种不同系列的逻辑门电路时，要考虑三个方面：

        1.门电路的输入或输出是否超过数据手册规定的极值。

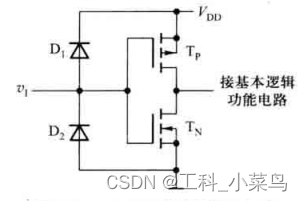

        例如，驱动级为3.3v的 74HC系列，其负载电路为5v的74HC系列。由于74HC系列的输入输出只有基础的保护二极管（如下图），其电平极值要求为-0.5v ~ VDD+0.5v，所以不能接在一起。

        不过除此之外的74LVC等系列的数据手册规定极值范围比74HC系列大一些(结构有所不同)，通常满足这一要求。

        2.驱动器件的输出电压必须满足负载器件的输入电压要求。

                即：VOH(min）≥VIH(min） ；

                       VOL(max）≥VIL(max） ；

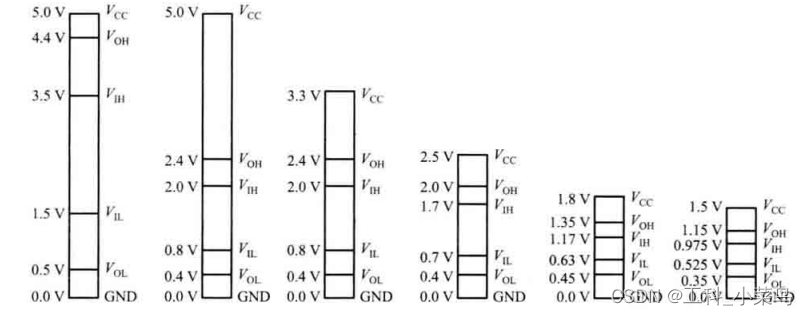

        首先给出不同系列CMOS和TTL等电路的电平要求。





       如果使用 5V CMOS系列驱动3.3V CMOS系列，VOH(min） =  4.4V;VIH(min）= 2.0V ;VOL(max）= 0.5V ;VIL(max）= 0.8V ，显然是满足要求的。

        反过来，用3.3V CMOS系列驱动 5V CMOS系列，VOH(min） =  2.4V;VIH(min）= 3.5V ;VOL(max）= 0.4V ;VIL(max）= 1.5V ，显然不满足要求，为了解决这一矛盾，最简单的方法就是输出外接上拉电阻，构成OD门。具体内容参见P127。

        当然，也可以采用逻辑电平转换芯片或电路。

        3.输入输出电流匹配问题

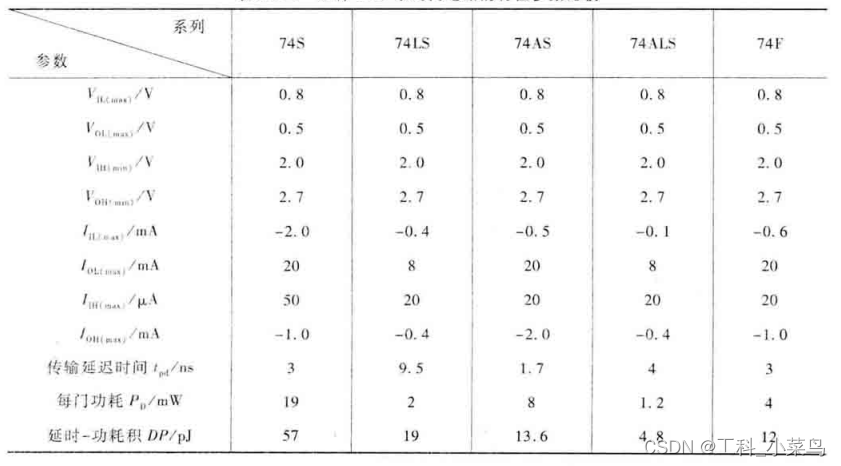

 如上图，无论是5V CMOS的最大输出电流通常都在20μA以上，3.3V CMOS的最大输入电流在5 μA左右，只要负载数目得当，且满足前两个要求，5V CMOS就能驱动3.3V CMOS。

其他的TTL和CMOS电路也可以根据上述方法验证其是否能连接。
