powerdesigner画UML组件图初步

组件图

组件图是用来描述组件与组件之间关系的一种UML图，组件图在宏观层面上显示了构成系统某一特定方面的实现结构。

组件图可以用来显示组件之间的依赖关系，以及组件的接口和调用关系。

组件图由组件，接口，组件图中的关系，端口组成；

接口
对于一个组件而言，它有两类接口，提供接口与需求接口；

提供接口：又被称为导出接口或供给接口，是组件为其他组件提供服务的操作的集合；
需求接口：又被称为引入接口，是组件向其他组件请求相应服务时要遵循的接口；

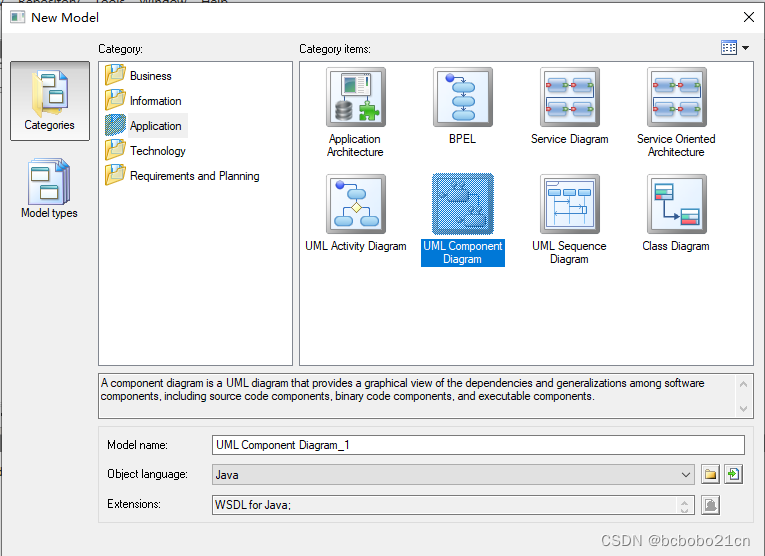

新建 UML Component Dagram；

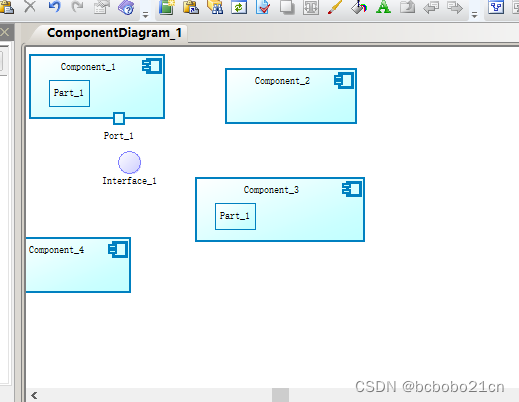

先看一下组件图有些什么可以画的对象；

    组件，方块的这个；

    接口，可以画在任意位置的一个圆圈；

    端口，Port，只能画在组件的边线上；

    Part，只能画在组件的内部；

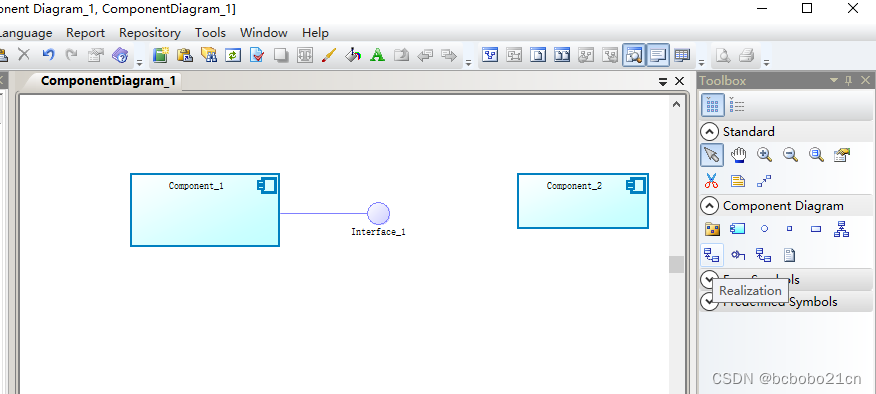

画一个组件，在其外一定距离画一个接口；工具栏中选中Realization，拖动鼠标从组件到接口画线，画了一个实现，表示此组件实现此接口；

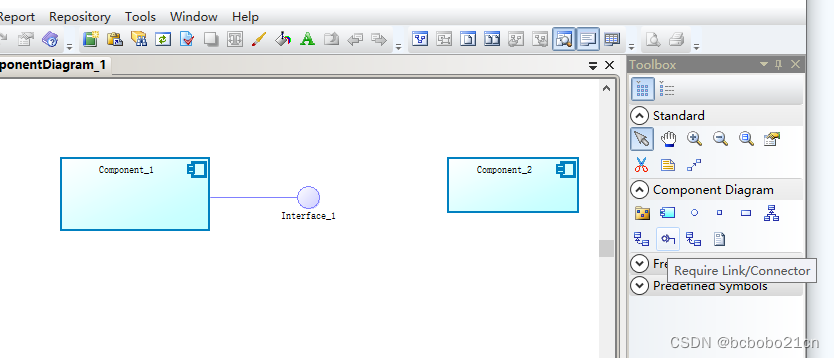

工具栏选中Require Link/Connector；

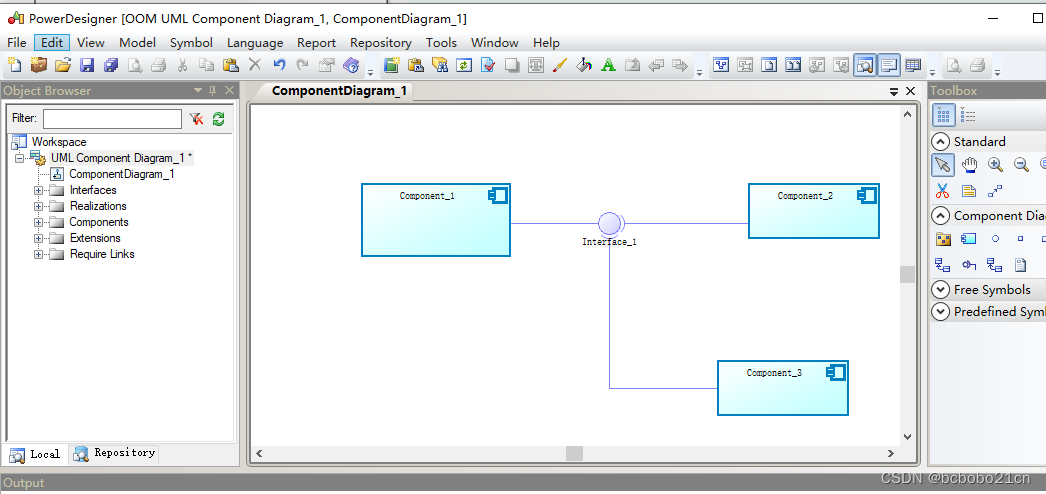

拖动鼠标，从组件到接口，画了一个需求，对接口的需求，一个圆弧的这个；表示此组件需求此接口；



     下回继续；
