数字通信中的编码（学习笔记）

编码种类

RZ(Return Zero Code)编码

也称为归零码，就是在 一个周期内，用二进制传输数据位，在数据脉冲结束后，需要维持一段时间的低电平。
RZ编码又分为两种：

• 单极性归零码

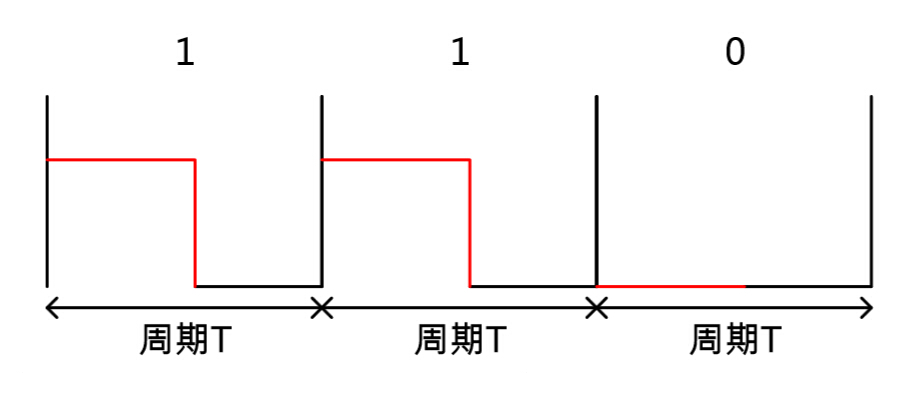

  低电平表示0，正电平表示1，如下图：

红色的线表示数据，只占据一部分的周期，剩下周期部分为归零段

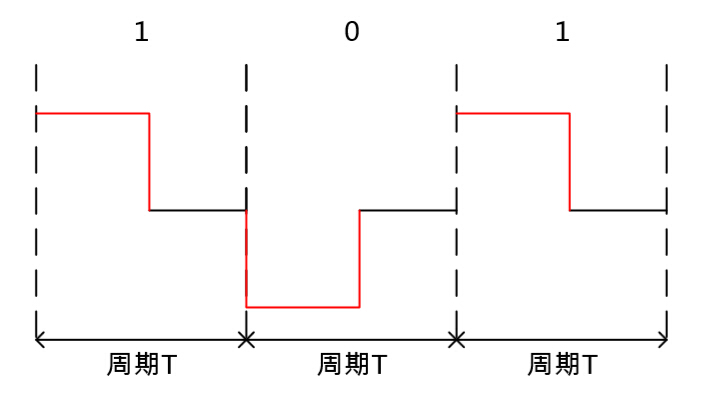

• 双极性归零码
  高电平表示1，负电平表示0

RZ编码特点：能够同时传递 时钟信号和数据信号 ，但由于归零，需要占用一部分的带宽

NRZ(Non Return Zero Code)编码

也称不归零编码，即正电平表示1，低电平表示0。它与RZ码的区别就是它不用归零，也就是说，一个周期可以全部用来传输数据，这样传输的带宽就可以完全利用

使用NRZ编码若想传输高速同步数据，基本上都要带有时钟线，因为本身NRZ编码无法传递时钟信号。但在低速异步传输下可以不存在时钟线，但在通信前，双方设备要约定好通信波特率，例如UART

一般常见的带有时钟线的传输协议都是使用NRZ编码或者差分的NRZ编码

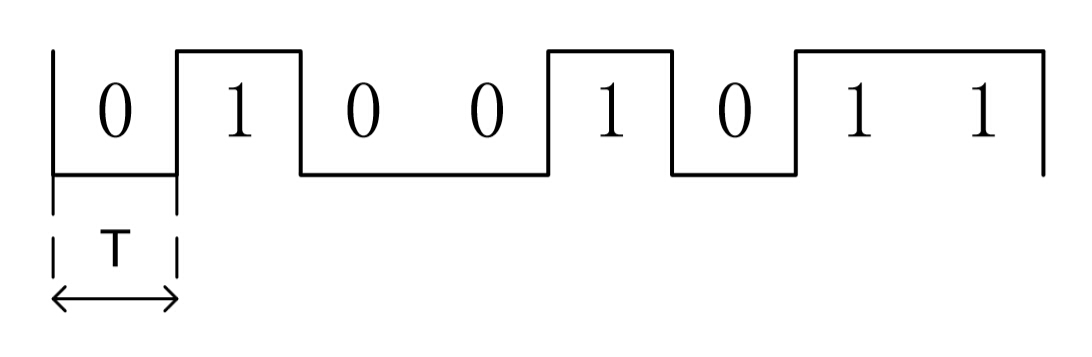

示意图：

NRZI(Non Return Zero Inverted Code)编码

反向不归零编码，集成了前两种编码的优点，即既能传输时钟信号，又能尽量不损失系统带宽

编码方式：当电平状态发生变化时，表示的数据为0，信号电平不变表示1 （开始）

USB2.0通信的编码方式就是NRZI编码

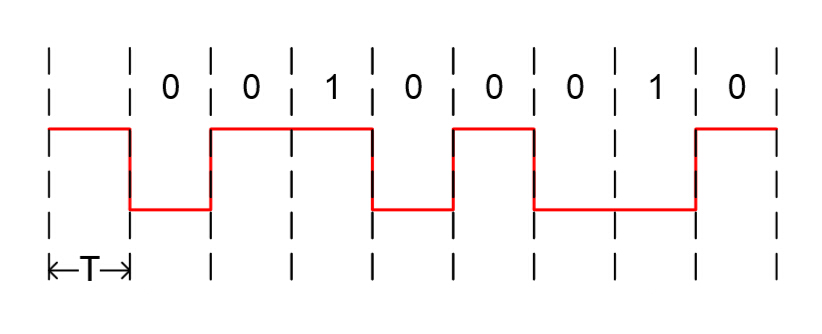

波形示意图：（表示00100010）

特点：

1）在传输的数据中，很少出现全1的状态，故接收端可以根据发送端的电平变化确定采样时钟频率

2）如出现数据为全1的状态，也就是说信号线一直保持一个状态，这个时候时钟信号就无法传输，接收端就无法同步时钟信号，这该如何解决呢？

解决方式：
在一定数量的1之后强行插入一个0，就是说若信号线状态一直持续一段时间不变的话，发送端强行改变信号线的状态，接收端则只需要将这个变化忽略掉就可以了
USB2.0的协议中规定为传输7个1则在数据中插入一个0
举例发送数据1111 1111 ，如下图：

NRZ 和 NRZI 都没有自同步特性，但是可以用一些特殊的技巧解决。比如，先发送一个同步头，内容是 0101010 的方波，让接受者通过这个同步头计算出发送者的频率，然后再用这个频率来采样之后的数据信号，就可以了

曼彻斯特编码

利用信号的 跳变方向来决定数据 的。在位中间，信号由高向低跳变表示数据0，信号由低向高跳变表示数据1 （这个起始也可以反过来，看具体怎么约定）

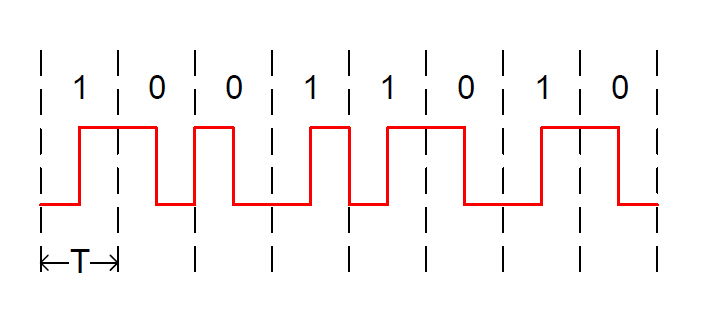

波形示意图：（数据1001 1010）

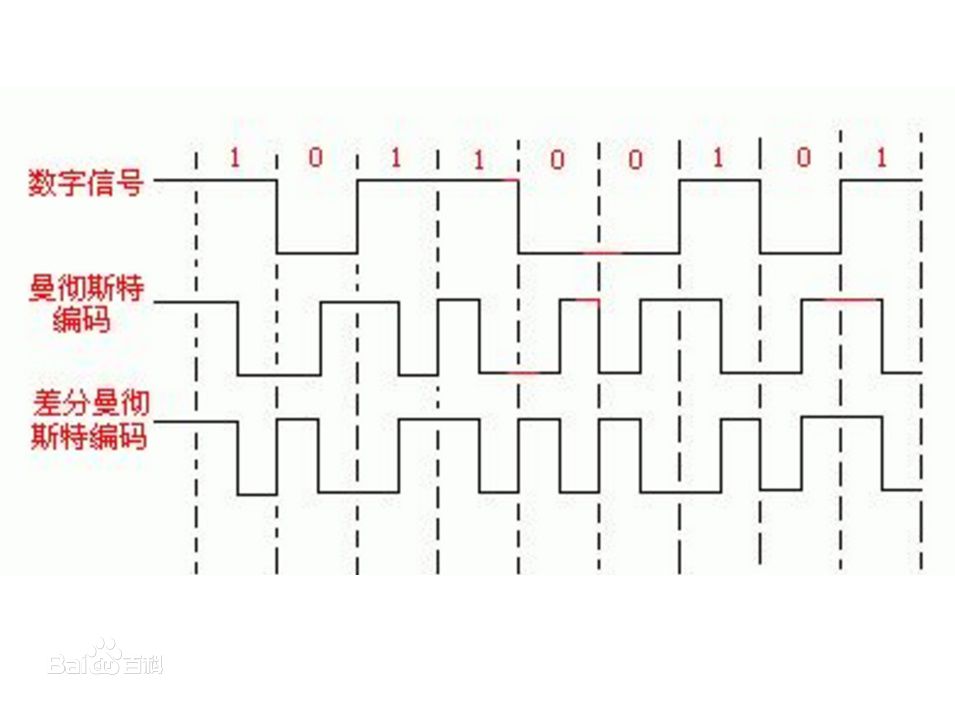

差分曼彻斯特编码

差分曼彻斯特编码就是在 位起始点 的跳变，来判断数据的高低，每个位中间都会翻转，来保证时钟信号。

表现形式

对于以上的编码格式，可以以以下形式表现。

单端信号

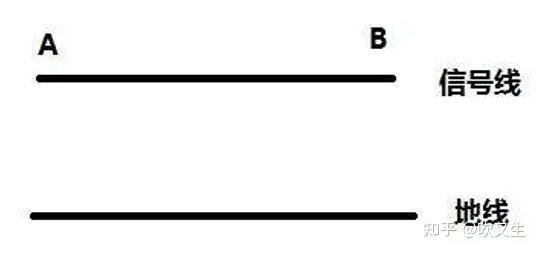

单端信号指的是用一个线传输的信号，参考一般为地。单端信号是在一跟导线上传输的与地之间的电平差。当把信号从A点传递到B点时，需保证A点和B点的地电势是一样的（或者通过一根地线来保证）。优点是成本低，缺点是抗干扰能力比较差。

1.地电势差的波动影响：一条信号传输线上A点和B点对地电势差应该一致，不一致就会出现问题。假设A点电势高于B点，在信号线上就会形成微小的压差，也就会产生微弱的电流。恰恰就是这微弱的电流使我们的信号发生干扰。

2.地端电流的大小影响信号的幅值波动：地端的电流是动态的，忽大忽小，因此具有一定的波动，所以单端信号对地电压也会发生波动，这种波动会影响信号的幅度，从而信号质量会大大降低。

所以，一般单端信号用于低频电路中，适合于高幅度信号，不适合低幅度信号。

差分信号

差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相差180度，极性相反。在这两根线上传输的信号就是差分信号。

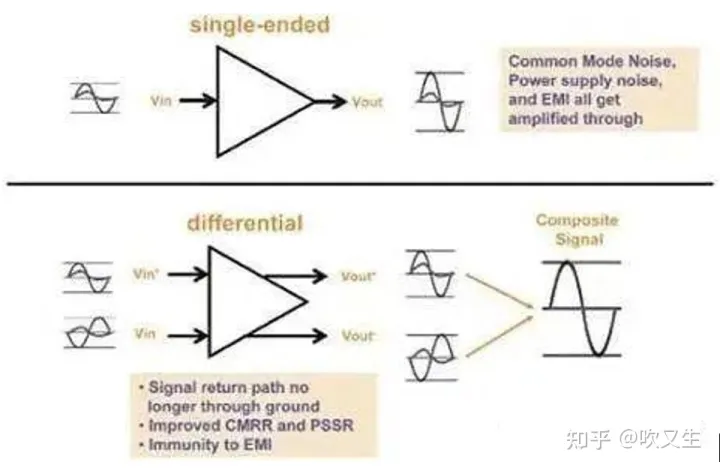

差分信号常用于高速电路中，例如 LVDS（低电压差分信号）。差分信号如上图的下半部分，顾名思义，差分信号就是两条信号线。差分（difference）又名差分函数或差分运算，差分的结果反映了离散量之间的一种变化，是研究离散数学的一种工具。

它将原函数 f(x) 映射到 f(x+a) - f(x+b) ，根据这个公式可以推出差分输出信号如何计算了，所以看到上面的图片可以推出输出信号的幅度为什么会是那个样子。

1. 差分信号的两条传输线会随着地端同时变化，因此其差值是固定的，因此证明出差分信号的抗干扰能力比较强，同时噪声也会被同时加载到两条传输线上，其差值也为零。
2. 两条传输线也会抑制电磁干扰（ EMI ），原理为：两根线靠得很近且信号幅值相等，这两根线与地线之间的耦合电磁场的幅值也相等，同时他们的信号极性相反，其电磁场将相互抵消。因此对外界的电磁干扰也小。（右手定则）
3. 差分信号时序定位准确，差分信号的接受端是两根线上的信号幅值之差发生正负跳变的点，作为判断逻辑0/1跳变的点的。而普通单端信号以阈值电压作为信号逻辑0/1的跳变点，受阈值电压与信号幅值电压之比的影响较大，不适合低幅度的信号。

差分信号也有缺点，其缺点也是其优点造成的：在PCB设计时，单端信号可以只有一根信号线，地线走地平面。然而差分信号一定要走两根等长、等宽、紧密靠近、且在同一层面的线，这样会发生走线密集的情况。

常见的差分信号通信协议有 CAN Bus、RS485和RS422、USB、Ethernet（以太网）、PCI-E、SATA、HDM、LVDS 等

其他

欸，没找到，有没有大佬知道还有其他的，可以在评论区告诉我。。。
